Назначение трассодефектоискателя ТДИ-05М-3 (приемник):

Область применения:

Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.

В комплекте с источником зондирующих импульсов ТИ-ТДИ-3А (далее генератор) позволяет проводить следующие работы:

• поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод);

• определение глубины прокладки трассы;

• ТОЧНОЕ определение места повреждения кабеля (обрыв, короткое замыкание, повреждение изоляции).

Трассопоисковый приемник ТДИ-05М-3 является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ПОИСК-210Д-2.

Особенности прибора:

• наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники и по стрелочному индикатору уровня;

• высокая помехозащищенность и чувствительность приемного тракта;

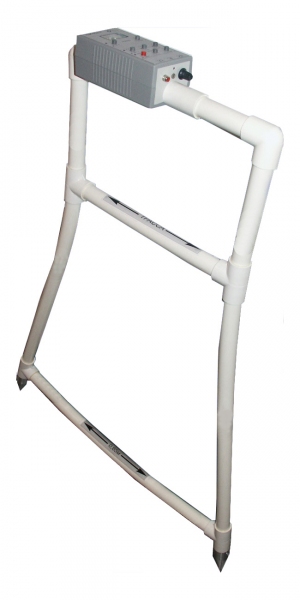

• приемник и щупы для локации повреждений изоляции объединены в одном корпусе (в виде А-образной рамы);

• наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий.

Принцип действия:

Идукционный метод

В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.

В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.

Контактный метод

Контактный метод позволяет с высокой точностью определить место повреждения изоляции.

В этом методе генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим в местах нарушения изоляции кабеля токи утечки. Для реализации этого метода в некоторых приемниках предусмотрены специальные контактные щупы позволяющие измерять шаговое напряжение (токи утечки) вдоль трассы. Оператор двигаясь по трассе и периодически касаясь щупами грунта регистрирует шаговое напряжение по стрелочному индикатору, возрастающее по мере приближения к месту повреждения. В непосредственной близости от места повреждения шаговое напряжение будет максимальным.

Технические характеристики трассодефектоискателя ТДИ-05М-3:

Комплект поставки прибора:
