Трассодефектоискатель Квазар

  • Трассодефектоискатель Квазар

    /images/all/3/1680/big/img_5.jpg

    jijijij

    Трассодефектоискатель Квазар

ЦЕНА: 30 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00077
Гарантия: 1 год
Калибровка дополнительно
Руководство по эксплуатации: Скачать (PDF, 1.98MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: кабелеискатель, трассоискатель

Производитель: Россия
Серия: Квазар

Описание: прибор для поиска кабелей и коммуникаций

Гарантия на трассоискатель Квазар: 12 месяцев.



Трассодефектоискатель Квазар выполняет следующие функции:



  • определение планового расположения подземных коммуникаций;
  • приборы неразрушающего контроля "Квазар" позволяют определить повреждение изоляции труб без вскрытия грунта;
  • используется как кабелеискатель;
  • контроль изоляции трубопровода;
  • определение места повреждения битумных и полимерных изоляций.



Преимущества трассоискателя:



  • высокая чувствительность приемника;
  • высокая помехозащищенность от городских помех;
  • цифровая обработка сигнала;
  • большая мощность сигнального генератора;
  • современная и надежная элементная база на микропроцессорах.



Общие характеристики трассопоискового комплекса:



Дальность обследования 5-10 км
Погрешность определения места расположения дефекта в изоляционном покрытии, не более 2%
Габаритные размеры 95х360х470мм
Масса трассодефектоискателя 6,2 кг



Технические характеристики



Генератор сигнальный




1.
Частота сигнала на выходе генератора, Гц* 500±0,5
1000±1
5000±2
2. Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1000±5мс. Длительность времени генерации напряжения сигнальной частоты составляет 333±3мс
3. Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1кГц при напряжении питания 12В), не менее, Вт 70
4. Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется ступенями от 0 до 100%
ступенями по 10Вт
5. Максимальная амплитуда напряжения в импульсе генерации составляет, не менее 100В
(на омической нагрузке 1кОм и напряжении питания 12В)
6. Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход)
7. Напряжение питания генератора, В 10-15
8. Габаритные размеры генератора, не более, мм 140x80x200
9. Масса генератора, не более, кг 1
10. Генератор сохраняет работоспособность при воздействии рабочих температур от - 20 до +40оС и относительной влажности 98% при 20оС



*По дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот генератора может быть изменены.



Приемник поисковый



1. Центральная частота полосы пропускания приемника, Гц** 50±0,05
100±0,1
500±0,5
1000±1
5000±2
2. Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц 45
3. Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ 20
4. Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм 3
5. Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ 90
6. Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В 3-5
7. Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), не более, мА 40
8. Габаритные размеры приемника, не более, мм 200x140x60
9. Масса приемника без элементов питания, не более, кг 0,3
10. Приемник сохраняет работоспособность при воздействии рабочих температур от - 20 до +40оС и относительной влажности 98% при 20оС



** По дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот приемника может быть изменены.

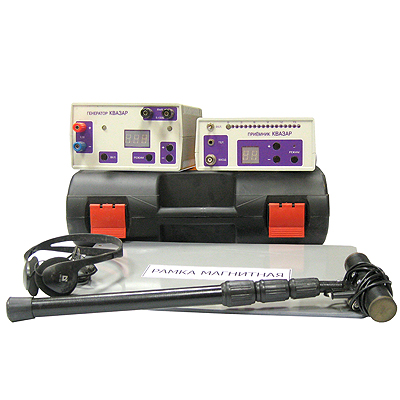

Комплект поставки прибора:



Наименование Количество Примечание
Генератор поисковый «КВАЗАР» 1шт.
Провод подключения генератора к источнику питания. 1шт. двойной, 2 м
Провод подключения генератора к объекту обследования и устройствам заземления 2шт. 4 м
Клипса контактная магнитная 1шт. магнитная
Штырь заземления 1шт. со вставкой
Приемник поисковый «КВАЗАР» 1шт.
Антенна электромагнитная 1шт.
Телефоны головные 1шт.
Штырь сигнальный 1шт. со вставкой
Штырь заземления 1шт.
Провод сигнальный подключения к приемнику штыря сигнального и заземляющего 1шт. экранированный,
5 м
Документация 1шт. паспорт, ИЭ и ТО
Футляр 1шт.



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассоискателям и кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Егор:

Пришлите руководство по эксплуатации

Отвечает: Александр:

С руководством на трассодефектоискатель "Квазар" Вы можете ознакомится после регистрации на нашем сайте, ссылка на него расположена справа от фото или посмотрите по ссылке https://www.geo-ndt.ru/files/kvazar_130613.pdf
