Трассотечеискатель "Успех АТГ-425.30Н"

  • Трассотечеискатель "Успех АТГ-425.30Н"

    /images/all/3/19275/big/img_5.jpg

    jijijij

    Трассотечеискатель
  • Трассотечеискатель "Успех АТГ-425.30Н"

    /images/all/3/19275/big/img_14.jpg

    Трассотечеискатель "Успех АТГ-425.30Н"

    Трассотечеискатель
  • Трассотечеискатель "Успех АТГ-425.30Н"

    /images/all/3/19275/big/img_16.jpg

    1

    Трассотечеискатель
  • Трассотечеискатель "Успех АТГ-425.30Н"

    /images/all/3/19275/big/img_18.jpg

    1

    Трассотечеискатель
Новинка!

ЦЕНА: 244 260 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00018837
Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Трассотечеискатель

Производитель: Техно-АС

Модель: Успех АТГ-425.30Н

Гарантия: 2 года



Описание трассотечеискателя Успех АТГ-425.30Н:

Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:

  • Трассоискатель с электромагнитным датчиком.
  • Трассоискатель с акустическим датчиком.
  • Течеискатель с акустическим датчиком.



В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом. Выходная мощность генератора до 60 Вт.



Назначение "Успех АТГ-425.30Н"

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Обследования участков местности перед проведением земляных работ.
  • Определение мест утечки жидкости из трубопровода.

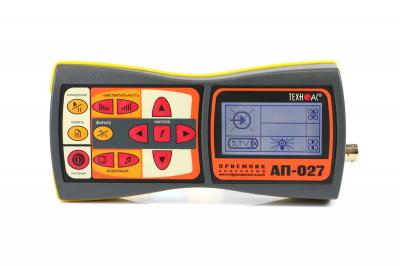

Особенности приемника "АП-027"

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы.
  • Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
  • Сменяемые датчики для решения различных задач.
  • Класс защиты корпуса от внешних воздействий IP54.

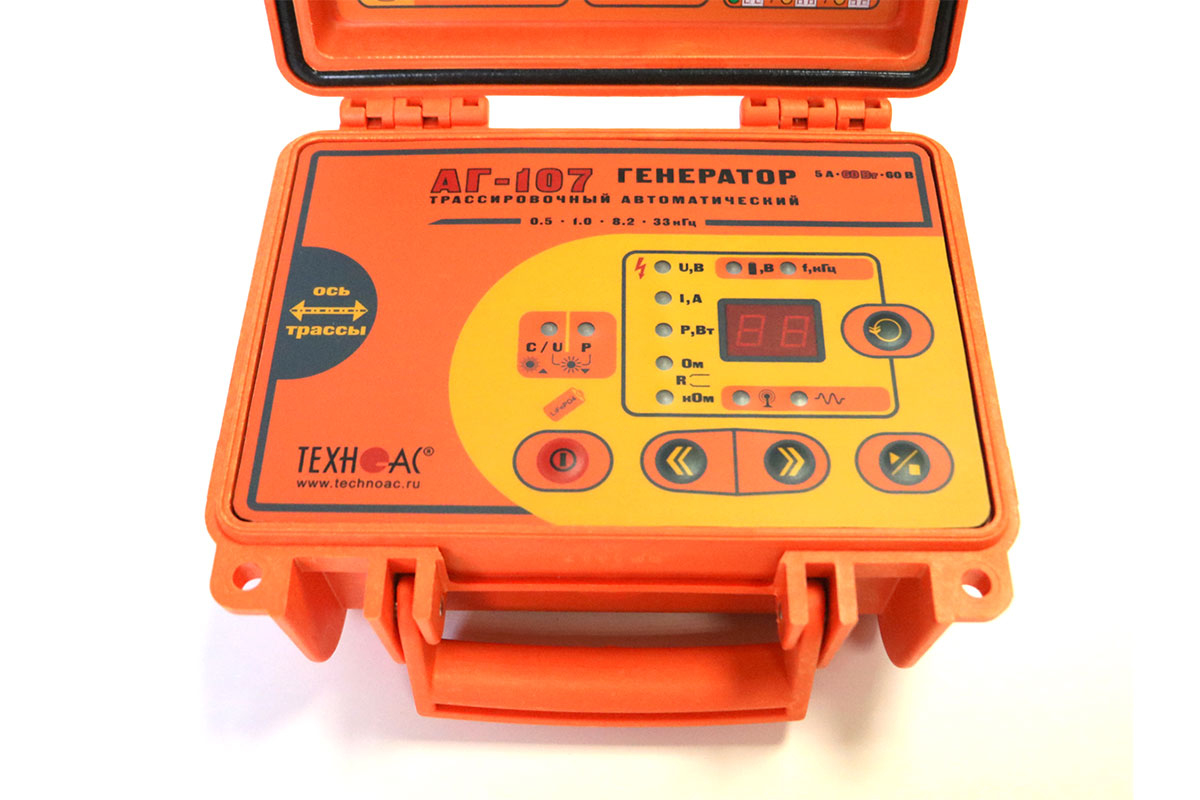

Особенности генератора "АГ-107"

  • Встроенный заряжаемый аккумулятор.
  • Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
  • Максимальное выходное напряжение до 60 В.
  • Возможность работы от внешнего внешнего источника питания 10...25 В.
  • Сигнализация и защита от подключения на нагрузку с напряжением.
  • Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах).
  • Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.



Рекомендуемые области применения "Успех АТГ-425.30Н"

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.



Технические характеристики трассоискателя Успех АТГ-425.30Н:

Параметр

Датчик ЭМД/ДКИ/ДОДК/КИ/НР

Датчик АД

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.

Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.

«Широкая полоса» (частотный диапазон)

0,05…8,6 кГц

0,09…2,2 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

120 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

-20ºС…+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220*102*42 мм

Масса электронного блока, не более

0,46 кг



Генератор "АГ-107"

Параметр

Значение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»

Нагрузка «клипсы» или «клещи»

512 / 1024 / 8192 / 32768

«Антенные» режимы

8192 / 32768 для «LC» или 8192 для «AH»

Режимы работы

«Антенные» режимы

Встроенная передающая антенна «LC»

Внешняя индукционная передающая антенна «АН»

Режимы «модуляции» (сигналы специальной формы)

Прерывистый «ПР» (кратковременные посылки синусоидального сигнала)
Длительность посылки 0,1 сек
Частота следования посылок 1 Гц

Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1)

Выходной ток, А

Ограниченный программой при ручном повышении, ≥

5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»

3 – при частоте 32768 Гц

Максимальное выходное напряжение, В

В зависимости от «модуляции», ≥

48 – в двухчастотном режиме модуляции «2F»

60 – в других режимах

Максимальная выходная мощность, Вт

Ограниченная программой, ≥

30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом

60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом

Источники питания

Автономный аккумулятор

4 элемента LiFePO4 26700 3,2 В

Зарядное устройство

Специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой.

Функциональные особенности

Автоматическое управление выходной мощностью в процессе генерации

Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания

Автоматические выключения прибора

При напряжении питания < >

При напряжении питания > 27 В – выключение

При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование

При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование

При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»

При «длительном» (≈100 сек) простое в режиме «стоп» (если  не нажимаются кнопки) – выключение

Конструктивные параметры

Выходной усилитель мощ- ности

Технология - модифицированный CLASS D КПД до 85%

Светодиодные индикаторы

Отдельные светодиоды, обозначающие параметры и режимы

Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)

Габаритные размеры элек- тронного блока (кейса), не более, мм

216х180х105 мм

Вес электронного блока, не более, кг

1,8

Условия эксплуатации

Допустимый диапазон тем- ператур окружающей среды при эксплуатации

-30…+60 °С

Степень защиты корпуса

IP65 (при закрытой крышке корпуса - кейса)

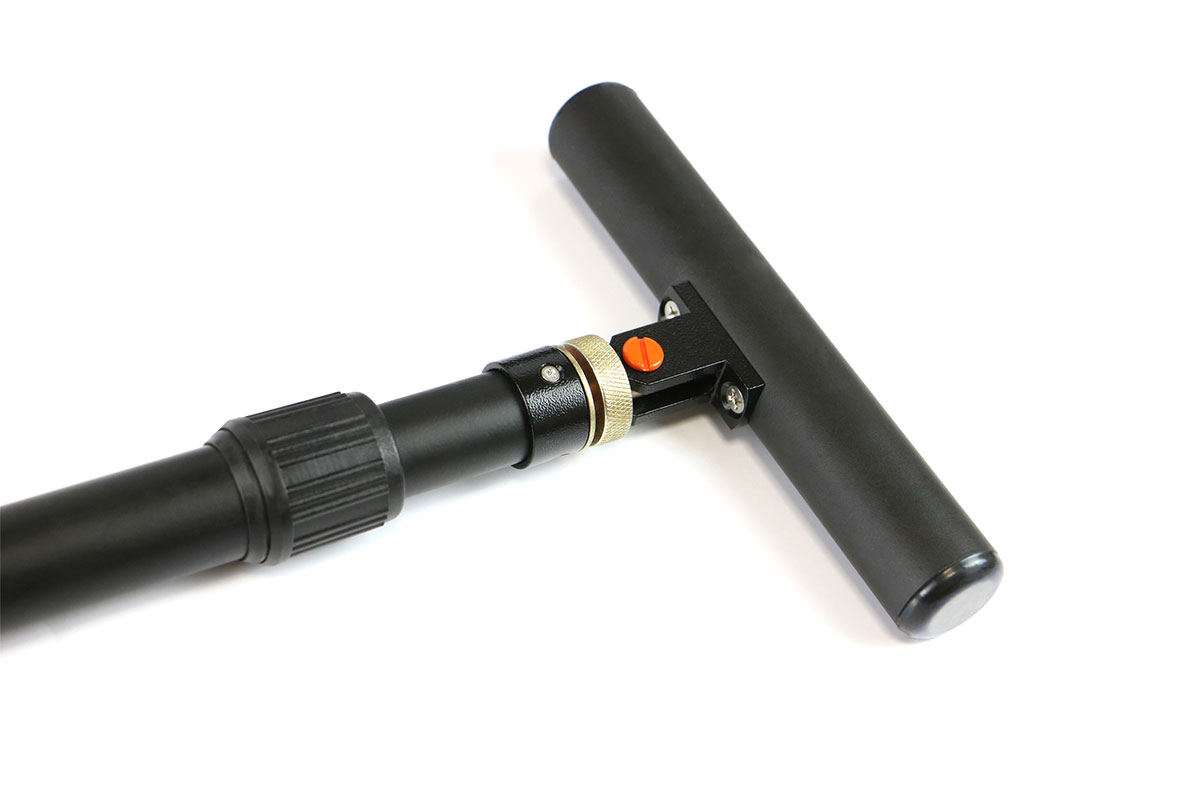

Электромагнитный датчик "ЭМД-247"

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)



Датчик акустический "АД-247"

Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95

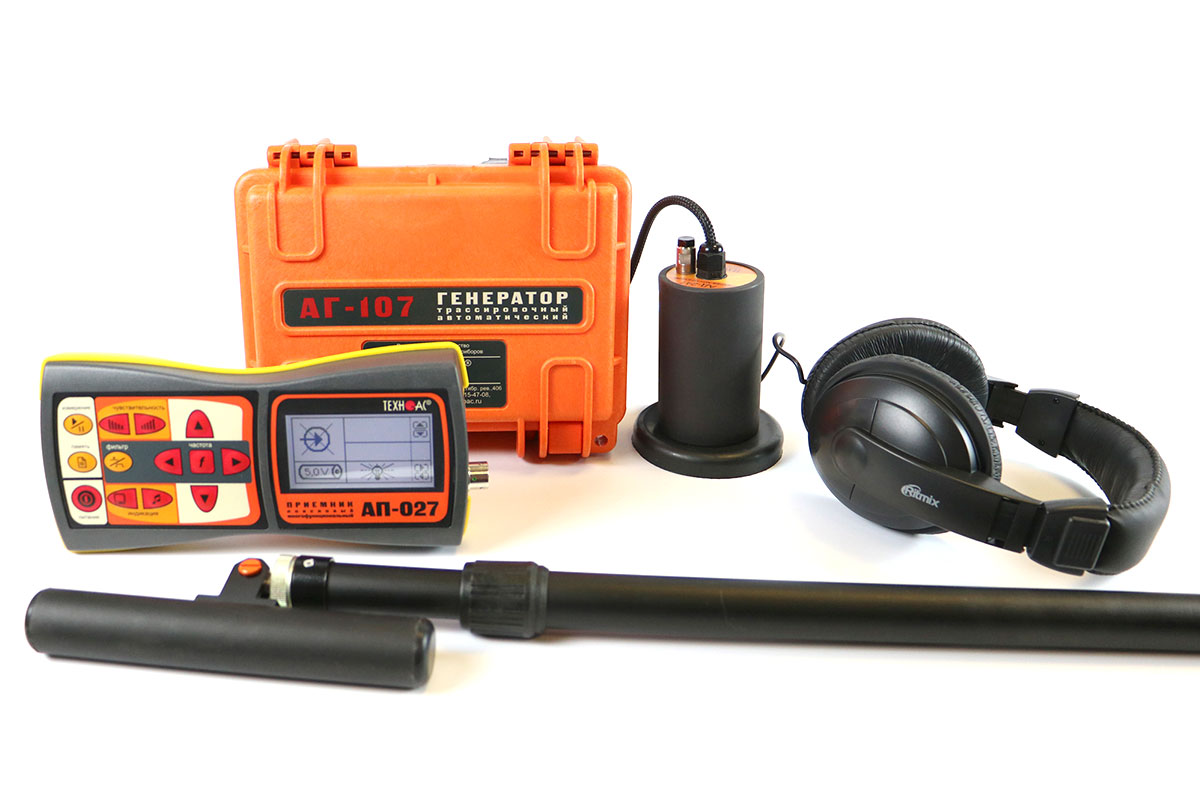

Комплект поставки Успех АТГ-425.30Н:

Трассопоисковый приемник "АП-027"

1 шт.

Генератор "АГ-107"

1 шт.

Датчик электромагнитный "ЭМД-247"

1 шт.

Комплект акустического датчика “АД-247”

1 шт.

Головные телефоны

1 шт.

Держатель для приемника
АП-027.00.010

1 шт.

Батарейки для приемника (AA)

4 шт.

Устройство зарядное АГ107.02.010

8 шт.

Кабель АГ120.02.020

1 шт.

Кабель АГ120.02.050

1 шт.

Кабель АГ105.02.020

1 шт.

Контакт магнитный АГ120.02.090

2 шт.

Штырь заземления АГ110.02.004

2 шт.

Кабель для подключения внешнего аккумулятора
AP027.02.030

1 шт.

Сумка для электромагнитного датчика "ЭМД-247"
Чехол 53186

1 шт.

Сумка для комплекта
Чехол 53222

1 шт.

Крестовая отвертка

1 шт.

Руководство по эксплуатации

3 шт.

Паспорт

1 шт.
