Ультразвуковой дефектоскоп NOVOTEST УД3701

  • NOVOTEST УД3701

    /images/all/3/14038/big/img_5.jpg

    jijijij

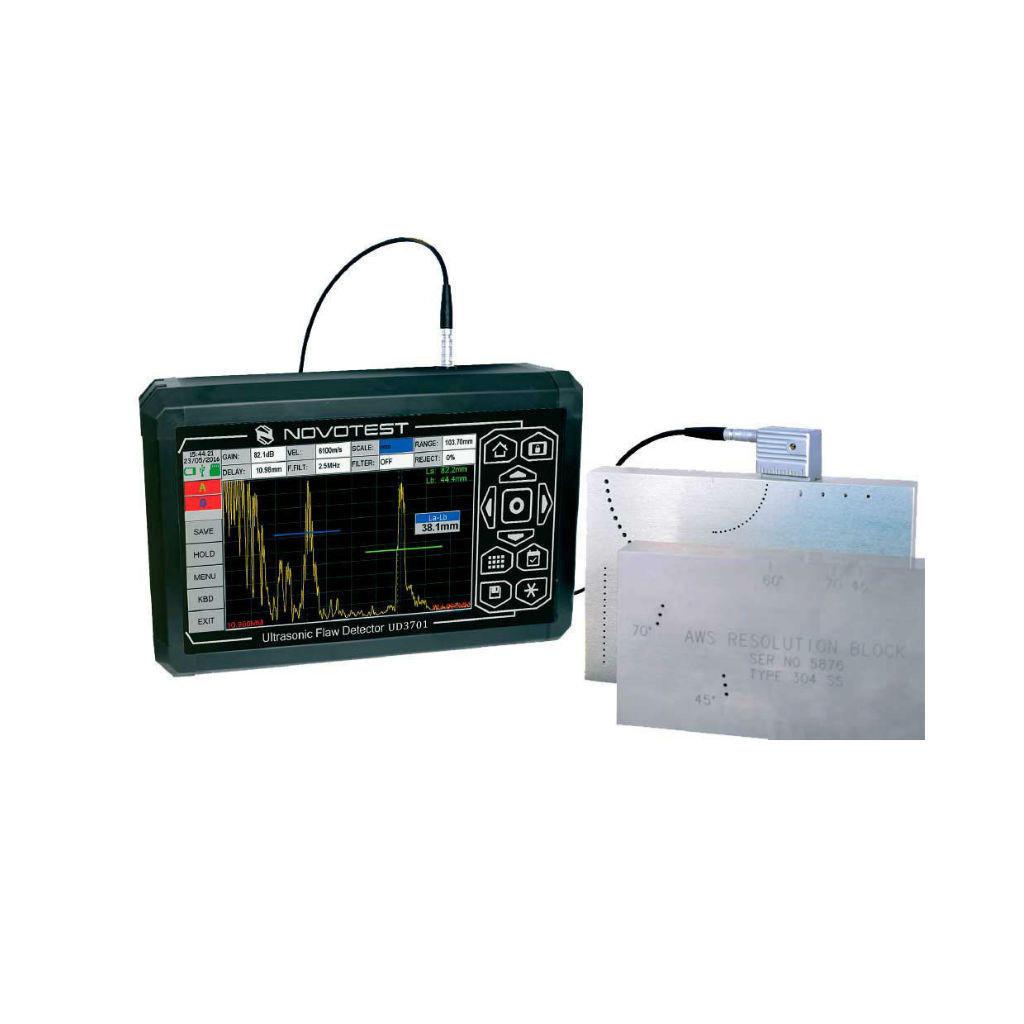

    Ультразвуковой дефектоскоп NOVOTEST УД3701

ЦЕНА: по запросу
ЗАМЕНА: A1214

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
NOVOTEST (Новотест)


Страна производитель: Россия Россия
Артикул: NOVOTEST УД3701
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению NOVOTEST (Новотест)
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение дефектоскопа:



Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материале (металлы, пластмассы, стекло и пр.).





Большой тачскрин (сенсорный экран), легкий и эргономичный ударопрочный металлический корпус, самая передовая электронная начинка и функциональные возможности делают NOVOTEST УД3701 незаменимым инструментом современного дефектоскописта.




Прибор внесен в Госреестр СИ РФ и подлежит поверке.

Дефектоскоп УД3701 выполняет функции:

  • контроль качества сварных швов
  • поиск внутренних дефектов в материале
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала
  • измерение толщины изделия.





Отличительные особенности дефектоскопа УД3701:





  • Диапазон частот с плавной регулировкой от 0.2 до 10MHz
  • Два независимо управляемых входа (А и Б)
  • Автоматическое или ручное построение кривой ВРЧ (16 точек)
  • Два вида представления сигналов: детектированый и радио
  • Построение и обработка в дефектоскопе A, B разверток
  • Режимы: огибающей, заморозки и отображения хода луча
  • Память результатов и настроек, соединение с компьютером
  • Дальнейшая обработка результатов с использованием специальной компьютерной программы
  • Большой 7 дюймовый тачскрин
  • Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа
  • Выгодная цена





Ультразвуковой дефектоскоп NOVOTEST УД3701 обладает следующими отличительными особенностями:



  • Диапазон частот с плавной регулировкой от 0.2 до 10MHz

  • Два независимо управляемых входа (А и Б)

  • Автоматическое или ручное построение кривой ВРЧ (32 точки)

  • Два вида представления сигналов: детектированый и радио

  • Построение и обработка в дефектоскопе A, B разверток

  • Режимы: огибающей, заморозки и отображения хода луча

  • Память результатов и настроек, соединение с компьютером

  • Дальнейшая обработка результатов с использованием специальной компьютерной программы

  • Большой 7 дюймовый тачскрин

  • Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа

  • Выгодная цена



Технические характеристики дефектоскопа NOVOTEST УД3701:



Развертка

мин.: 0 - 6 мкс

макс.: 0 - 1000 мкс с шагом 25 нс

Задержка

от 0 мкс до 1000 мкс с шагом 25 нс

Максимальная толщина контролируемого материала

до 6000 мм (эхо-режим) для стали

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс с шагом 25 нс

Демпфирование

50 ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс

Частота повторений ЗИ

автоматически регулируемая от 10 до 100Гц

Аналоговый усилитель

широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления

125 дБ, с шагом 0.5 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс

с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 16 точкам, регулируемая по высоте

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов

Детектирование

Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан

Отсечка

компенсированная, 0 - 90% высоты экрана

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в дБ относительно уровня порога в зоне,

в дБ относительно опорного сигнала,

в дБ относительно кривой амплитуда-расстояние

Дисплей

7" тачскрин 155 х 85 мм

Память

Ограничена емкостью CD карты

Интерфейс

USB, Bluetooth опционально

Разъемы преобразователей

2 Lemo

Аккумулятор

Li-Ion 12 a/ч

Время работы

до 10 часов

Напряжение питания

5 в.

Диапазон рабочих температур

от -30 до +55°C

Размер (В x Ш x Д)

50 мм x 150 мм x 250 мм

Масса

1,1 кг



Комплект поставки прибора:



  • ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок)

  • преобразователи: кабель соединительный Lemo-Lemo

  • тип П111 – 1 шттип

  • П121 – 1 шт

  • аккумулятор

  • зарядное устройство

  • кабель для подключения к компьютеру

  • контактная жидкость

  • паспорт

  • руководство пользователя

  • кейс.
