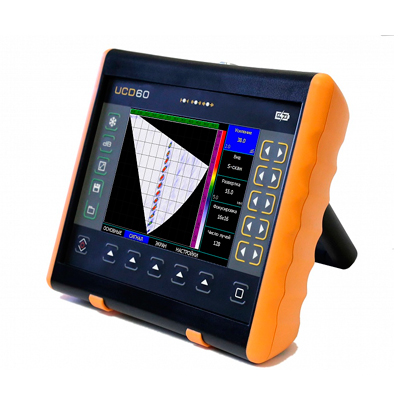

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР

  • Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР

    /images/all/3/10169/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР
  • Ультразвуковой дефектоскоп УСД-60ФР

    /images/all/3/10169/big/img_14.jpg

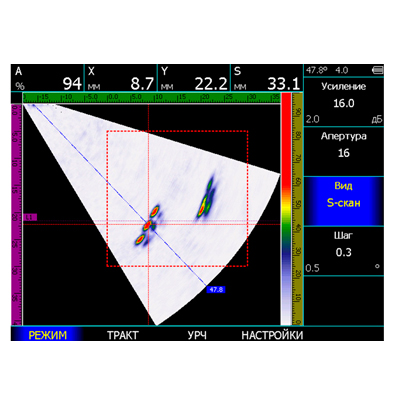

    Ультразвуковой дефектоскоп УСД-60ФР

    Ультразвуковой дефектоскоп УСД-60ФР

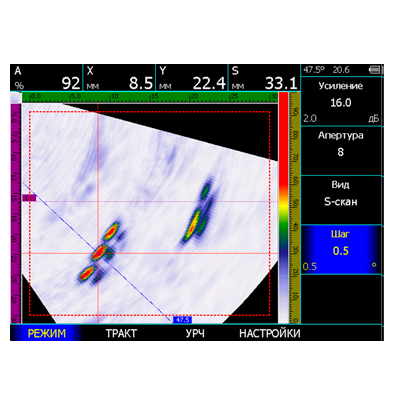

  • Экран дефектоскопа УСД-60ФР

    /images/all/3/10169/big/img_16.jpg

    1

    Экран дефектоскопа УСД-60ФР

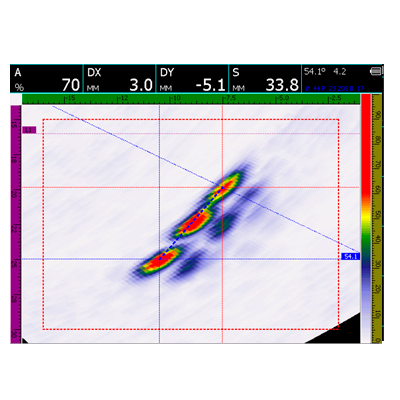

  • дефектоскоп УСД-60ФР

    /images/all/3/10169/big/img_18.jpg

    1

    дефектоскоп УСД-60ФР

ЦЕНА: 996 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 62500
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 3.69MB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР



Дефектоскоп УСД-60ФР позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи.

Революционный ультразвуковой дефектоскоп нна фазированных решетках УСД-60ФР впервые совмещающий  использование классических преобразователей ФАР с математической обработкой сигналов по методу  SAFT.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным. Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.



Дефектоскоп УСД-60ФР обладает следующими отличительными особенностями:



  • Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности
  • Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки
  • Реконструкция изображения на полный экран без потери производительности
  • Секторное (S-скан) и линейное (L-скан) сканирование
  • Построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва
  • Измерение относительных размеров с использованием маркера
  • Загрузка параметров всех ФАР преобразователей из памяти прибора
  • Конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля
  • Функция ВРЧ (временная регулировка чувствительности) для компенсации затухания ультразвуковых колебаний в материале. Функция УРЧ (угловая регулировка чувствительности) для выравнивая амплитуды сигналов во всем диапазоне углов ввода. Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем
  • Регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран
  • Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК



Технические характеристики ультразвукового дефектоскопа УСД-60ФР:



Тип используемых ФАР: любые классические 16-ти канальные ФАР

Регулировка рабочей апертуры: 4, 8 и 16 одновременно работающих элементов

Регулировка шага сканирования по углу: от 0,3 до 2 град

Развертка:

- мин.: 0 - 5 мм
- макс.: 0 - 600 мм
- с шагом 0.1, 1, 5, 10 мм

Режим: S-скан (секторное сканирование), L-скан (линейное сканирование)

Диапазон скоростей: 2300 - 10 000 м/с

Зондирующий импульс: радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5)

Частота повторений ЗИ: устанавливается автоматически в зависимости от установленных параметров

Усилитель: широкополосный: 0.1-20 МГц (-6 дБ)

Диапазон регулировки усиления: 80 дБ, с шагом 0.5, 1, 2, 6 дБ

Дополнительная клавиша +dB: +6 дБ
Временная Регулировка Чувствительности (ВРЧ): линейное, с крутизной  до 10 дБ/мкс

Угловая Регулировка Чувствительности (УРЧ): коррекция по 10 точкам

Детектирование: А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD

Зоны контроля: регулируемая прямоугольная зона контроля

Автоматическая Сигнализация Дефектов (АСД): световая, звуковая

Измерение амплитуды:

- в процентах от высоты экрана,
- в дБ относительно уровня порога в зоне,
- в дБ относительно опорного сигнала

Дисплей: Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм).

А-сигнал:

- 480 x 300 точек в стандартном режиме
- 640х480 в полноэкранном режиме

Память:

200 настроек с А-сигналом
1000 протоколов контроля

Интерфейс: USB

Разъемы преобразователей: 2 Х Lemo00,1 Х Lemo 16

Аккумулятор: Li-ion 10.8В, 5000 mА/ч

Время работы: не менее 10 часов работы от встроенного аккумулятора

Внешнее питание: блок питания 220В AC

Напряжение питания: 15В / 2,5А  DC

Диапазон рабочих температур: от -30°C до +55°C

Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм

Масса: 1,4 кг с аккумуляторами



Комплект поставки прибора:



Артикул Наименование Кол-во
62512 электронный блок УСД-60ФР со встроенным Li-ion аккумулятором 1
  предустановленное ПО - "Классический УЗ дефектоскоп" 1
  предустановленное ПО - "УЗ дефектоскоп с ФАР" 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
  16-ти элементный преобразователь с ФАР стандартный 4 или 5 МГц 1
  Призма для ФАР наклонная 55град. 1
  Призма для ФАР прямая 1
50211 кабель Lemo00-Lemo00 1,5м 2
  Преобразователь ультразвуковой одноканальный (по выбору) 4
20250 Кабель USB для связи с ПК 1
  Программное обеспечение на CD-диске 1
  Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1



Введите число *
Спрашивает: Сердар:

Добрый день!!! Имееться функция совместного подключение инкодора и ПР на ФР ?


Введите число *
Сертификаты

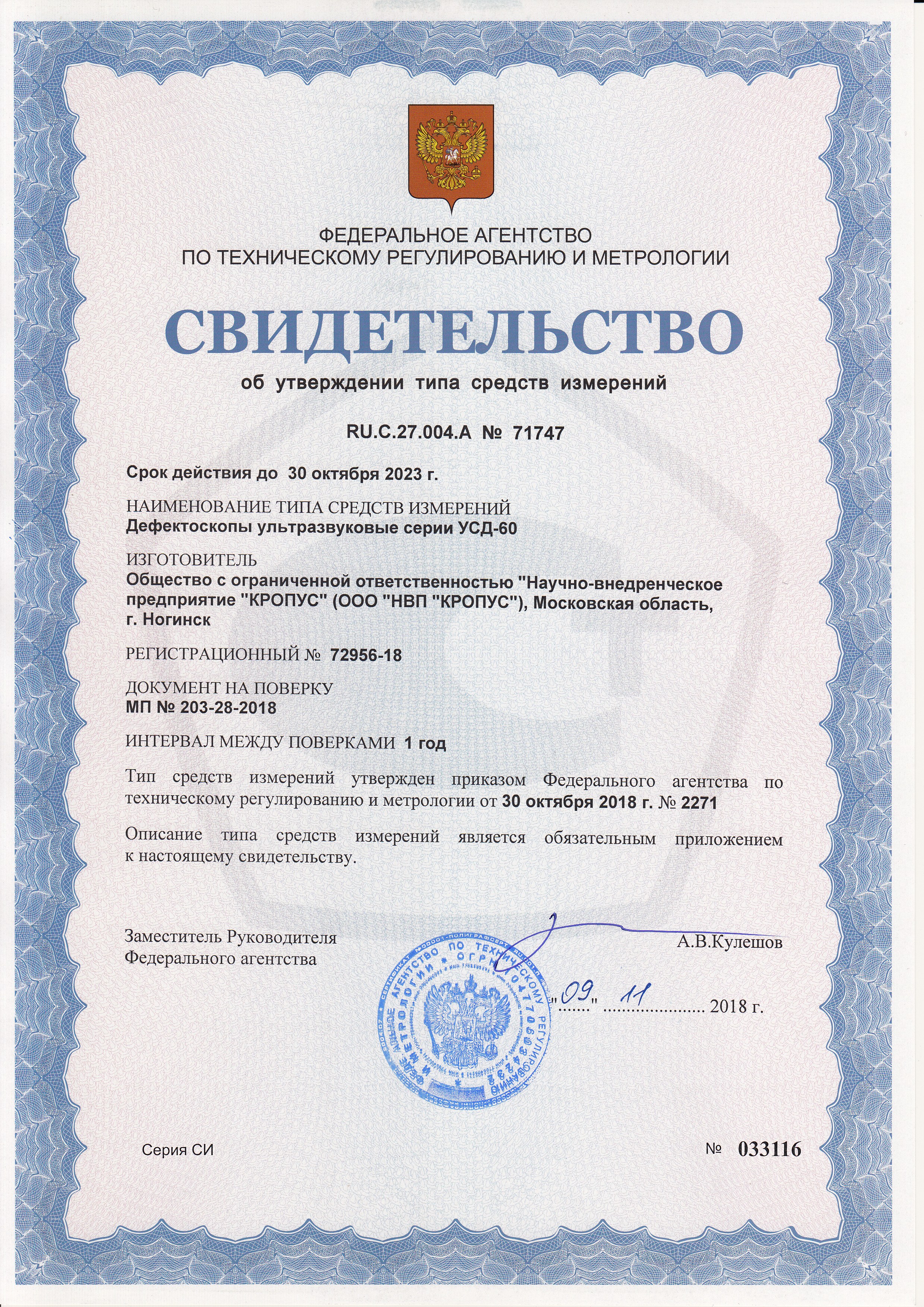

Свидетельство об утверждении типа средств измерений на дефектоскопы ультразвуковые УСД-60

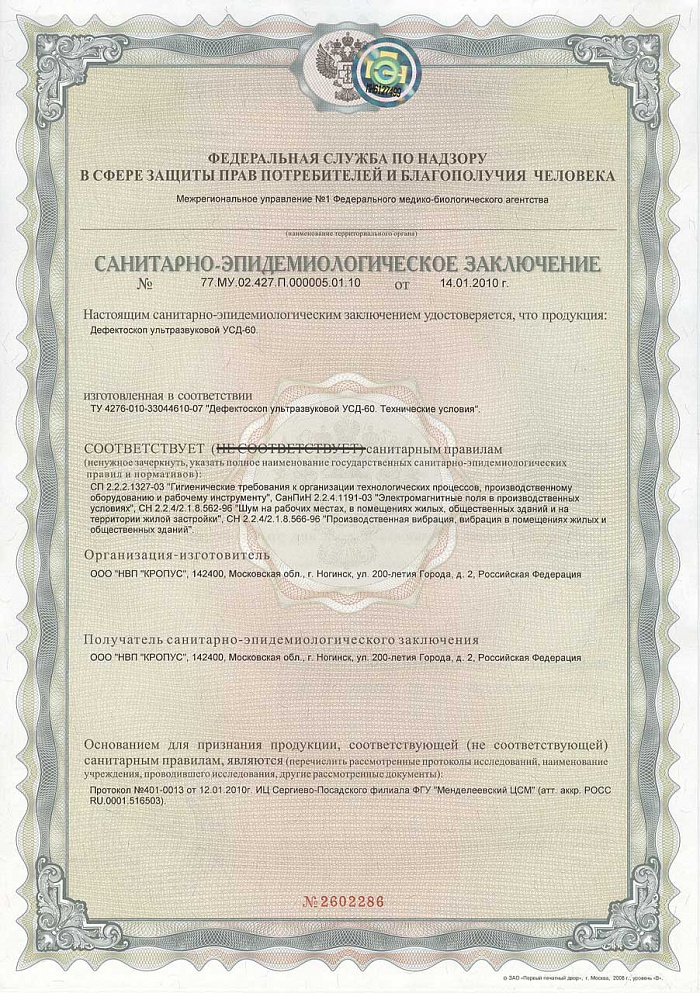

Санитарно-эпидемиологическое заключение. Лист 1
Санитарно-эпидемиологическое заключение. Лист 2

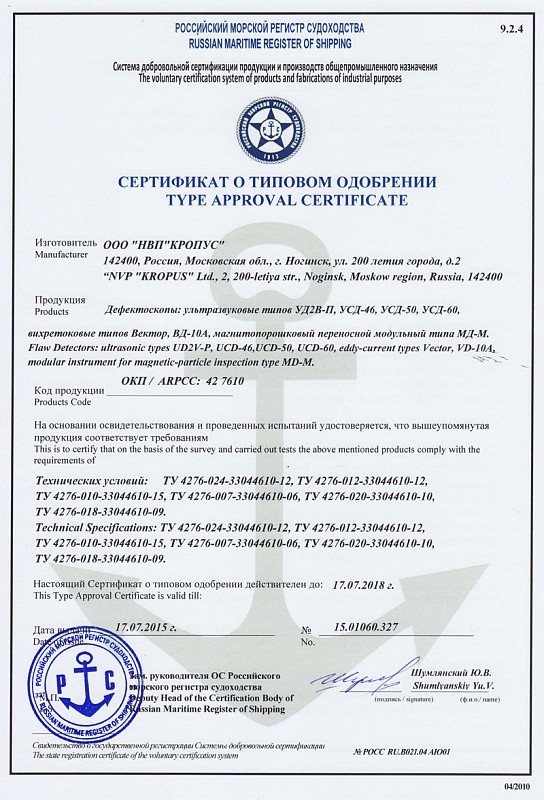

Сертификат соответствия Российского Морского Регистра

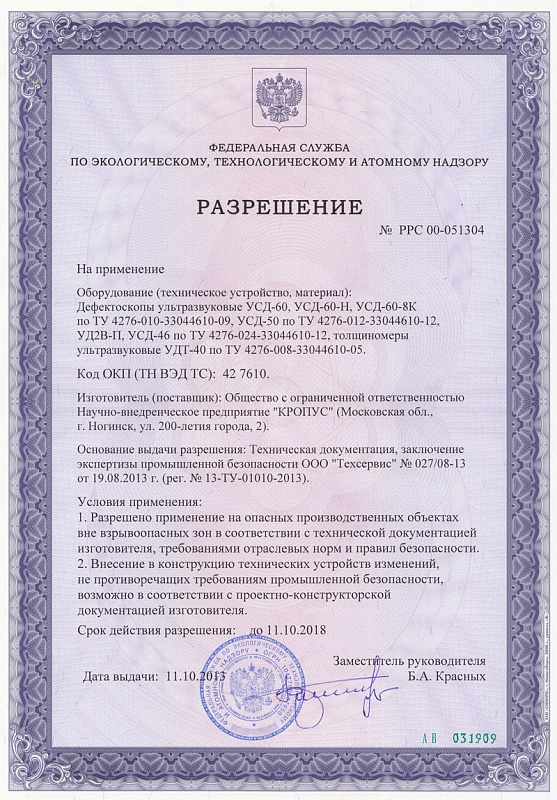

Разрешение Федеральной Службы по Экологическому, Технологическому и Атомному Надзору
