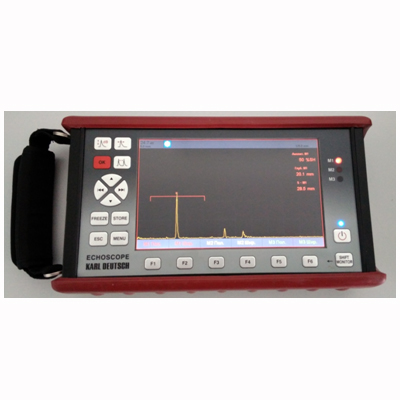

Ультразвуковой дефектоскоп Echoscope 1095

  • Дефектоскоп Echoscope 1095

    /images/all/3/11007/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп Echoscope 1095

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
KARL DEUTSCH


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковой дефектоскоп Echoscope 1095



Идеальный инструмент для ручного ультразвукового контроля: цифровой, с высокой контрастностью и удобным в практическом применении. Это надежный прибор и поэтому может использоваться на открытом воздухе или в тяжелой промышленной среде.



Отличительные особенности:



  • Вес около 2 кг
  • Имеет большой и высоко контрастный TFT цветной дисплей (7 дюймов, разрешение 800 х 480 пикс) с автоматическим контролем яркости и большим углом обзора
  • Помощь пользователю безопасно и самостоятельно работать с помощью текстового меню
  • Прост в обращении
  • Поддержка оператора во время работы и настройки прибора (DAC, ВРЧ, AWS, DGS, JIS, ...)
  • Быстрый доступ к функциям с помощью горячих клавиш
  • Возможность отображение на дисплее до 6-ти различных значений
  • Оснащен 3 видами измерений амплитудных значений, а также имеются 3 контрольные пороговые лампы для срабатывания АСД
  • Позволяет отображать эхо-сигнал, а также его записывать
  • Заморозка А-скана и его сохранение в памяти прибора
  • Позволяет перемещать все 3 строба в режиме «Заморозка» и пересчитывает отображаемые измеренные значения соответственно
  • Хранение и изменение наименований файлов при помощи удобного текстового редактора
  • Содержит базу данных преобразователей производства Karl Deutsch, а также при необходимости можно занести преобразователи других производителей
  • Отображение всех функций в текстовом формате на экране, в дополнение к 6 функциональным клавишам
  • Возможность выбора частоты повторения зондирующих импульсов (ЧЗИ):10-5 000 Гц. Низкая ЧЗИ-для того чтобы избегать дополнительных шумов, и при высокой ЧЗИ для высокоскоростного контроля на автоматических системах
  • Сохраняет все данные, например, скриншоты в виде BMP файлов или серий измерений в виде CSV файлов на съемной памяти 8 ГБ SD-СARD
  • Вычисляет время прохождения задержки в призме
  • Измерение толщины стенки- между двумя эхо-сигналами (измерение толщины через покрытие)
  • Точность измерений 0,01 мм
  • Позволяет оценивать также на криволинейных поверхностях (напр. труб) Выход монитора VGA
  • Поставляется с цветным резиновым защитным чехлом для предотвращения скольжения и для дополнительной защиты
  • Имеется возможность отдельно регулировать коэффициент усиления третьего строба, например, для донного затухания Эхо-сигнала
  • Возможность регулировки прямоугольных импульсов с широтой импульса и автоматически адаптируются к частоте зондирующего при его загрузки, но который может быть изменен вручную
  • Цифровые фильтры для оптимальной адаптации к датчику
  • IP64



Очень компактный прибор (54 мм по глубине) имеет быструю цифровую базу электроники с высокой частотой дискретизации и частоты следования импульсов до 5000 Гц. Удобное руководство пользователя поддерживает прибор для менее подготовленных дефектоскопистов, также в ходе работы и настройки прибора: просто запустить «Мастер» и следуйте инструкциям на экране. Определения размеров дефектов (кривые DAC/ВРЧ, JIS, AWS и DGS) выполняются почти автоматически.



Метод оценки эхо-сигнала DGS-диаграмма (опция) АРД-диаграмма:



  • Нет ограничений в специальных преобразователях (кривая АРД рассчитывается самим прибором)
  • Визуализация справочных АРД-кривых
  • Показан размер дефекта (FBH= плоскодонное отверстие)
  • Имеются АРД- диаграммы датчиков Karl Deutsch
  • Индикация до 6 дополнительных пороговых кривых



Метод оценки эхо-сигнала DAC-диаграмма (опция)- метод эталонной линии (EN1330-4):



  • Звуковой и визуальный сигнал порогового значения при превышении или падении ниже кривой
  • Индикация до 6 пороговых кривых
  • Возможность добавления вручную опорных точек DAC, изменение и удаление до 16 точек
  • Расчет корректировки времени чувствительности кривой (TCG-ВРЧ) от кривой (DAC)
  • Временная регулировка чувствительности TCG-диаграмма (ВРЧ)
  • Для оценки ВРЧ регулируется глубина- зависимой в соответствии с ранее записанной кривой DAC (опция)
  • В результате, максимальные отражатели (СОП) с равными размерами отображаются с равными амплитудами, хотя они расположены в разных глубинах



Огибающая кривая. Для оценки эхо-сигнала огибающая может быть записана.


Справочная кривая.
Сохраненные данные могут быть использованы в качестве опорной кривой. Таким образом, в случае неоднократного тестирования, текущий результат может быть непосредственен по сравне-нию с предыдущим измерением.



Хранение данных. Все записи данных хранятся на съемной 8 Гб SD-карты памяти. Скриншоты сохраняются в формате BMP файлов, а значение измерений, как CSV файлов. Протоколы испытаний могут быть легко созданы в удобном виде с нашим программным обеспечением ECOM 95.



Технические характеристики дефектоскопа Echoscope 1095:



Экран
Тип экрана
-цветной TFT дисплей
LED подсветка (с автоматической адаптацией к окружающему свету)
Размер экрана
152.4 mm x 91.44 mm
Разрешение
800 х 480 пикселей, 256 цветов
Размер А-скана
152 mm x 76.2 mm
Измерение
В электронном виде
Цена деления
-грубо: 10-кратный горизонтальный, 5-кратный вертикальный
-точно: 25-кратный горизонтальный
А-скан
Частота изображения
60Гц
Возможности А-скана
-обычное отображение
-заполненные эхо-сигнал
-замороженный эхо-сиганл
-Кривая динамики эхо-сигнала (огибающая)
-увеличение строба 1 и строба 2
-TOFD (по запросу)
-В-скан (по запросу)
-Просмотр кривых
Выпрямление
-полная волна
-положительная
-отрицательная
Подавление
регулировка: 0 - 99% высоты экрана с шагом 1% (линейная)
Увеличение
Диапазон строба (строб 1 и 2)
Измерение
Диапазон измерений
0,5-17 760 мм (по стали)
Скорость ультразвука
200-15 000 м/сек с шагом 1 м/сек
Изменение импульса
0 - 3000 мм с шагом 0.1 мм
Время развертки
± 0,5% от ширины экрана
Частота повторения импульсов
-10 - 5000 Гц, для генератора прямоугольных импульсов до 1000 Гц (автоматическая оптиизация [авто-максимум, авто минимум] или ручная регулировка)
Импульс
-Внутренний
-Внешний
-1-й эхо-сигнал
Генератор
Тип
Генератор прямоугольных импульсов
Напряжение
60-320 В
Ширина импульса
30 - 5000 нс с шагом 10 нс
Затухание
50, 75, 220, 1000
Преобразователи
Частотные диапазоны
Низкочастотные 0.2 - 2 МГц, 2 МГц, 4 МГц
5 МГц Широкополосный 1.3 - 14 МГц, 10 МГц
Высокочастотные 4.9 - 22 МГц
Регулировка усиления
110 дБ с шагом 0,1 / 1/2/6/12 дБ
Оценка эхо-сигнала
Отображение эхо-сигнала
-%Высоты экрана (%S)
-Кривые(АРД, ВРЧ, DAC, JIS, AWS)
-dBabs
-Индикация рейтинга соответствия AWS D1.1/1.1M
-Область высоты амплитуды соответствии в --JIS Z3060-2002
-mmFBH (АРД-опция)
Отображение времени пролета
-Путь ультразвука
-Глубина, расстояние проецирования и уменьшение расстояния проекции
-Разрешение 0,1 мм
Отображение толщины стенки / скорость ультразвука
-Толщина стенки измерения: Разрешение 0,01 мм (опционально отображение скорости звука в данной толщине стенки)
-мин / макс толщина стенки
Опции
AWS
AWS D1.1
DAC/ВРЧ
Макс. 16 точек, 40 ВРЧ динамический диапазон дБ
АРД
Донный, плоское дно отверстие или боковое свердение, как ссылки
JIS
JIS Z3060
TOFD/B-Scan
По запросу
Матрица памяти
По запросу
Строб
Количество стробов
3
Время отклика
С частотой повторения импульсов (макс. 5000 Гц)
Режимы работы
-Нормал.
-Обратн.
-Выкл.
Диапазон настройки
-Начало строба: 0 - 20000 мм, с шагом 0,1 мм
-Ширина строба: 0 - 3000 мм с шагом 0,1 мм
Позиционирование
-Независимая ручная настройка
-Соединение строба 1 и 2
-Автоматическое позиционирование в зависимости от расстояния прохода датчика угла наклона
Визуальная индикация
3 светодиода на передней панели
Звуковая индикация
Звуковой сигнал
Память
SD-карта памяти
8Гб стандартная карта (возможно увеличение до 32 Гб)
Формат данных
CSV
Формат изображения
BMP
Входы и выходы
Разъем для датчиков
2хLemo01
Интерфейс USB
LEMO-B, 4-контактный (кабель-переходник с USB типа A)
Выход VGA
стандартное гнездо VGA (15-контактный D-Sub)
Вход/выход
LEMO-1B, 10 контактный: уровень TTL (5 В), с низкой активностью
Особенности
Единицы измерения
мм, дюйм
Дата и время
Встроенные часы реального времени
Язык
Русский, Английский, Немецкий, дальнейшие языки по запросу
Температура: эксплуатации (с элементами питания / температура хранения)
10 ° С до +50 ° С / -20 ° С до +60 ° С
Источник питания
Работа от сети
-100 - 240 В переменного тока, 50 - 60 Гц
-Выход: 12 В постоянного тока, 4 А
-Допустимая рабочая температура: от 0 ° C до +50 ° C
Работа от аккумулятора
10 часов со встроенным литий-ионным аккумулятором
Режим энергосбережения
Вкл/выкл
Автоматическое выключение
в случае низкого напряжения батареи или сети
Размеры и вес
Размеры (В х Ш х Г)
-138 мм х 249 мм х 52 мм без защитного чехлом
-149 мм х 262 мм х 54 мм с защитным чехлом
Вес
2,0 кг (с литий-ионной батареей и защитным чехлом)
Введите число *


Введите число *
Сертификаты

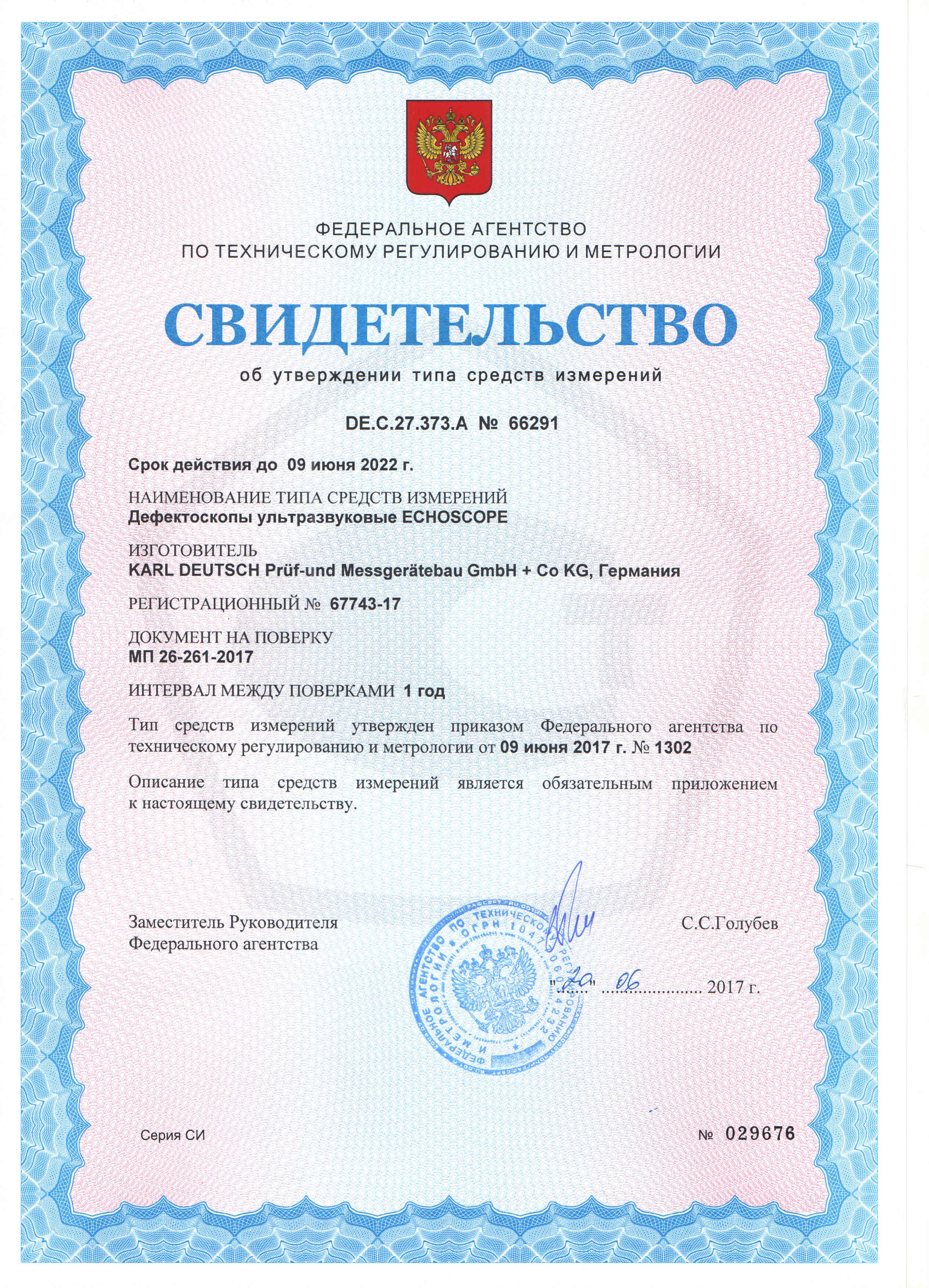

Свидетельство об утверждении типа СИ
