Ультразвуковой дефектоскоп УСД-50

  • Ультразвуковой дефектоскоп УСД-50

    /images/all/3/10/big/img_5.jpg

    jijijij

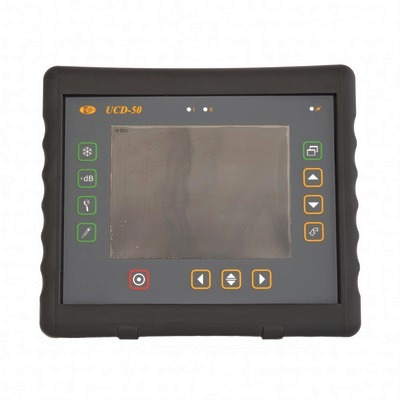

    Ультразвуковой дефектоскоп УСД-50
  • Пример использования дефектоскоп УСД-50

    /images/all/3/10/big/img_14.jpg

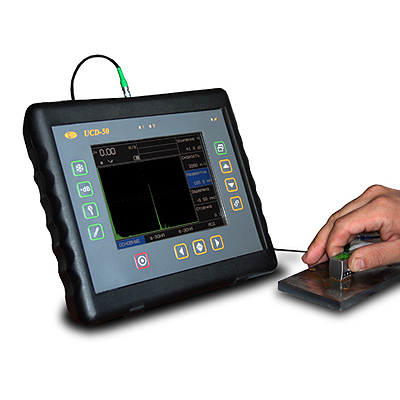

    Пример использования дефектоскоп УСД-50

    Пример использования дефектоскоп УСД-50
  • дефектоскоп УСД-50

    /images/all/3/10/big/img_16.jpg

    1

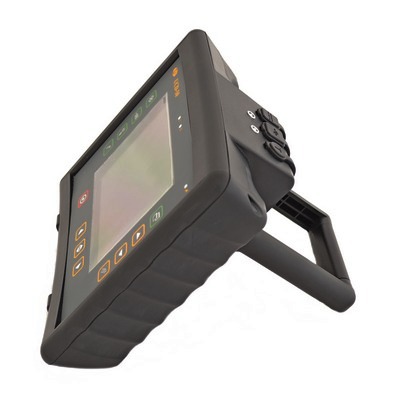

    дефектоскоп УСД-50
  • УСД-50, разъемы

    /images/all/3/10/big/img_18.jpg

    1

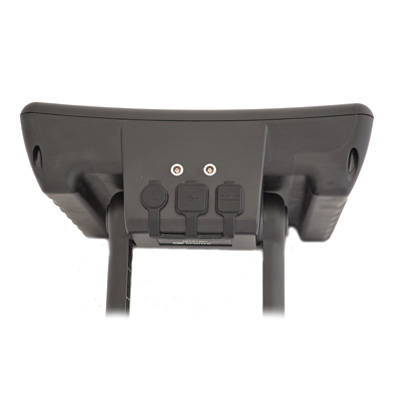

    УСД-50, разъемы

снят с производства
ЗАМЕНА: УСД-50 IPS

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 60100
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.12MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Внимание! УСД-50 больше не производится. Замена - дефектоскоп УСД-50 IPS.



Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!



Первичная поверка дефектоскопа УСД-50 включена в цену.



Дефектоскоп УСД-50 (UCD-50) - это новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения.



Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: дефектоскоп УСД
Модель: УСД-50
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов



Сертификаты на дефектоскоп УCД-50:



- Ультразвуковой дефектоскоп УСД-50 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.



Гарантия на ультразвуковой дефектоскоп УСД-50: 36 месяцев.



Дефектоскоп УCД-50 имеет цветной TFT матрицей 640х480 идеально подходит для проведения ультразвуковой дефектоскопии при неразрушающем контроле сварных швов. Мощный и легкий цветной дефектоскоп (масса дефектоскопа с аккумулятором 2 кг) изготовлен в эргономичном ударопрочном корпусе из ABS пластика. УСД-50 устанавливает новый стандарт для современных цифровых дефектоскопов ручного контроля. Дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по полному документированию контроля, с поддержкой программы UdReport.

Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.
Ультразвуковой дефектоскоп УСД-50 зарегистрирован в Государственном реестре средств измерений под №34900-07 (Сертификат Госстандарта России RU.C.27.003.A №27966) и допущен к применению в Российской Федерации.



Отличительные особенности ультразвукового дефектоскопа УСД-50:



  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Усилитель: широкополосный 0.4 - 15 МГц
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
  • Частота повторения ЗИ:до 800Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов
  • Интерфейс RS232, USB
  • Питание: LiOn аккумулятор или внешний блок питания
  • до 8 часов работы от аккумулятора



Технические характеристики дефектоскопа УСД-50 (UCD-50):



 Развертка:

мин.: 0 - 4мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс

Задержка: от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс

Максимальная длина контролируемого материала: до 3000 мм (эхо-режим)

Диапазон скоростей: 1000 - 9999 м/с

Задержка в призме: 0 - 100 мкс, с шагом 0,01 мкс

Демпфирование: 25 ом / 50 ом/ 1000 Ом

Входной импенданс: 50 Ом / 600 Ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
с изменяемой длительность от 50 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса:

регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов

Частота повторений ЗИ: до 800Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель: широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB: программируемая 0-40дБ, с шагом 0,5дБ

Временная Регулировка Чувствительности (ВРЧ):

диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)

Детектирование:

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan

Отсечка: компенсированная, 0 - 90% высоты экрана

Зоны контроля:

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД):

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов:

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды:

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей: Цветной, TFT 640 х 480 точек, 130 х 100 мм

А-сигнал:

480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память:

100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс: RS232 / USB

Разъемы преобразователей: 2 Лемо0

Аккумулятор: LiOn 8 А/ч

Время работы: 8 часов от аккумуляторов

Внешнее питание: блок питания 220 В AC

Диапазон рабочих температур: от -20 C до +50 C

Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм

Масса: 2 кг с аккумуляторами



Стандартный комплект поставки ультразвукового дефектоскопа УСД-50: электронный блок УСД-50 со встроенным LiOn аккумулятором, блок питания/зу 220В, кабели Лемо0-Лемо0 2 шт., преобразователи 4 шт., кабель USB для связи с ПК, программное обеспечение для PC, кейс для переноски.



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".



Рекомендуем посмотреть следующие приборы:





Дефектоскоп от компании ГЕО-НДТ - оптимальное сочетание цены и качества.

Введите число *


Введите число *
Сертификаты

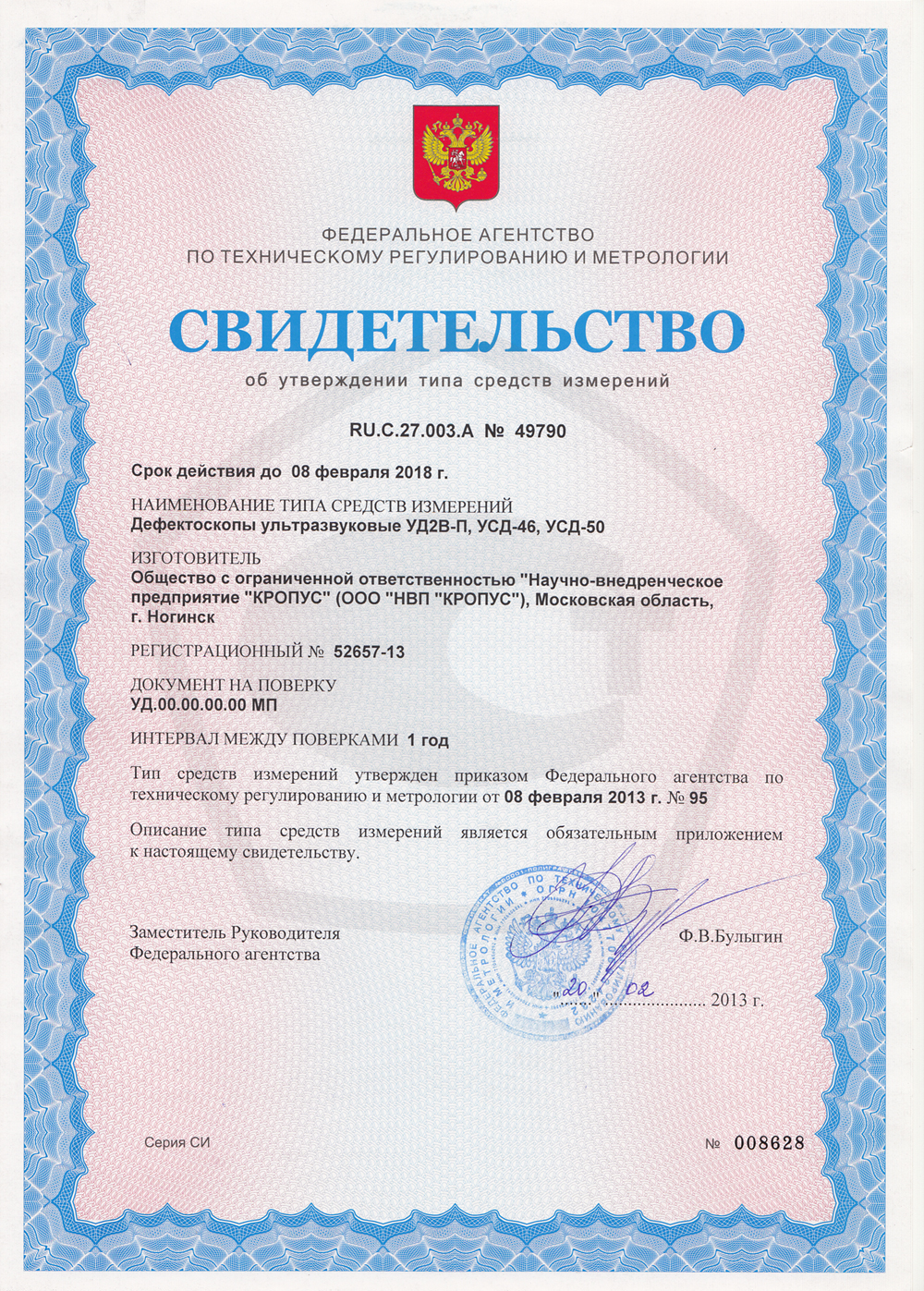

Сертификат утверждения типа средства измерения на дефектоскоп УСД-50

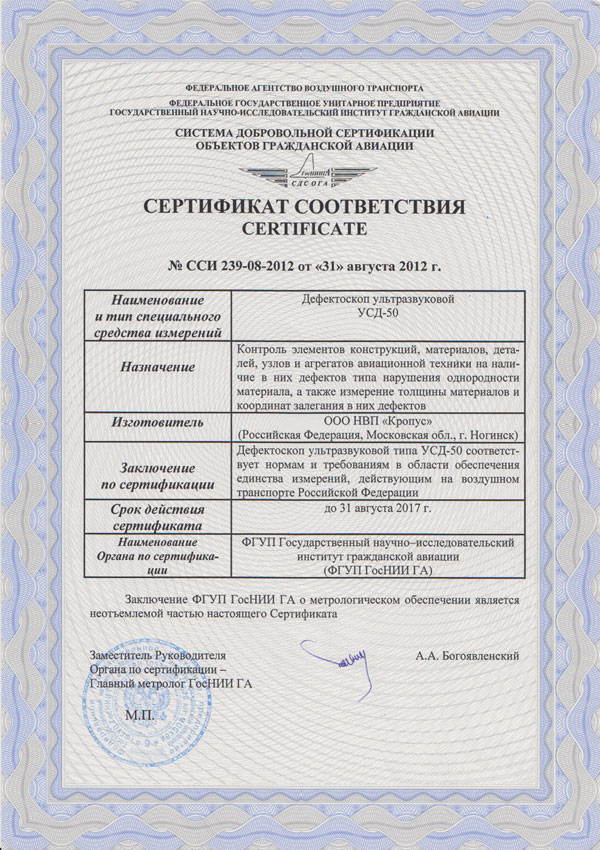

Сертификат соответствия Федерального Агентства Воздушного Транспорта

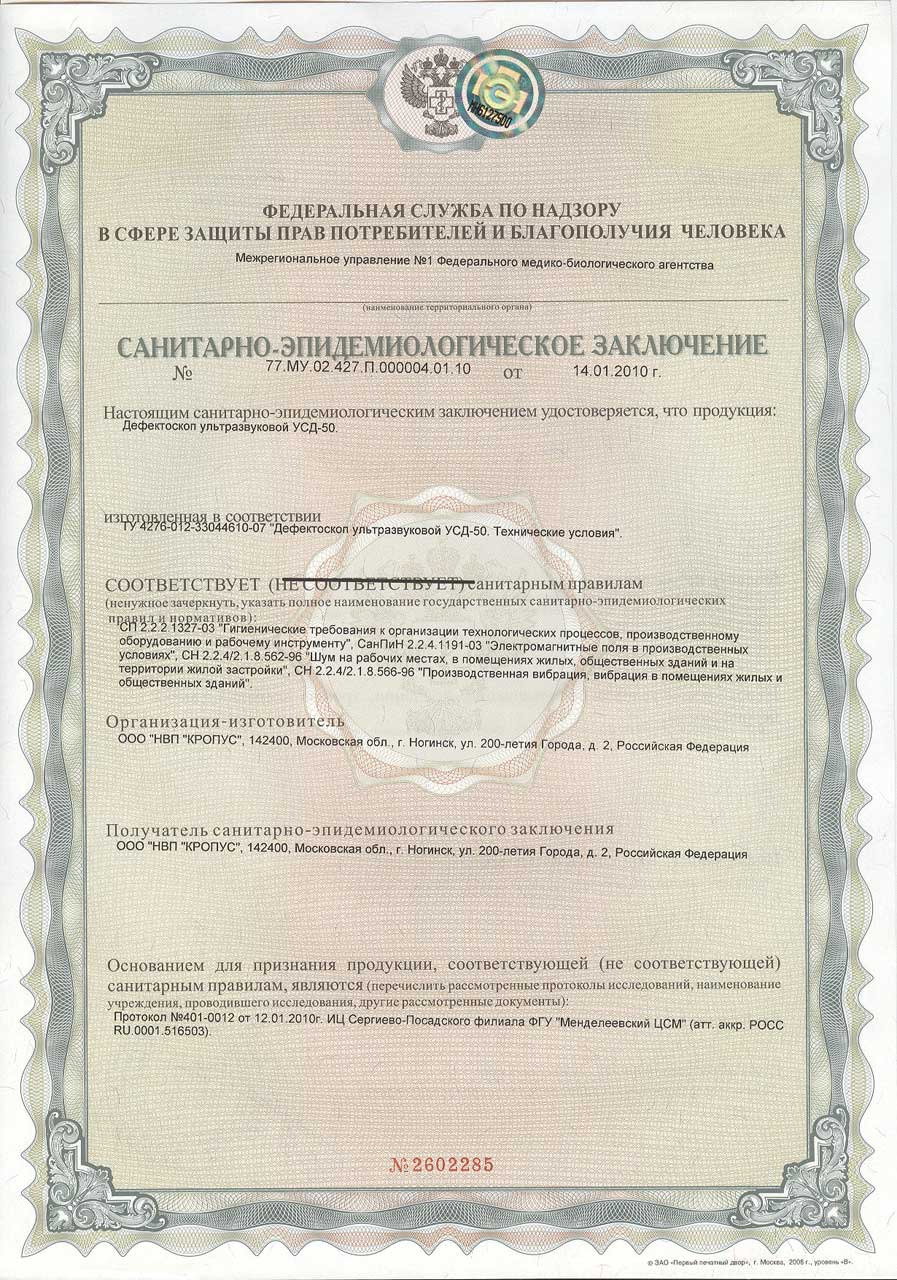

Санитарно-эпидемиологическое заключение. Лист 1

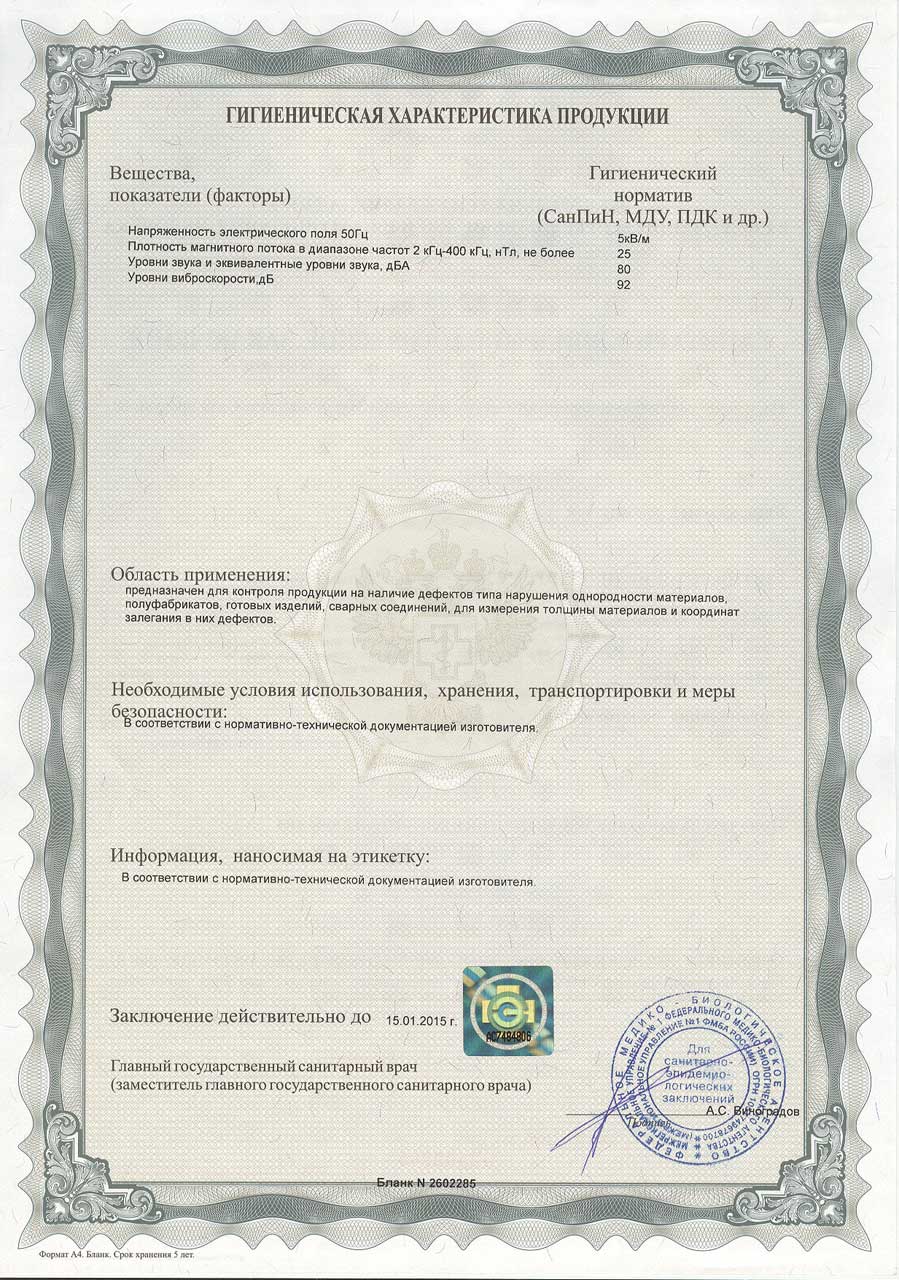

Санитарно-эпидемиологическое заключение. Лист 2

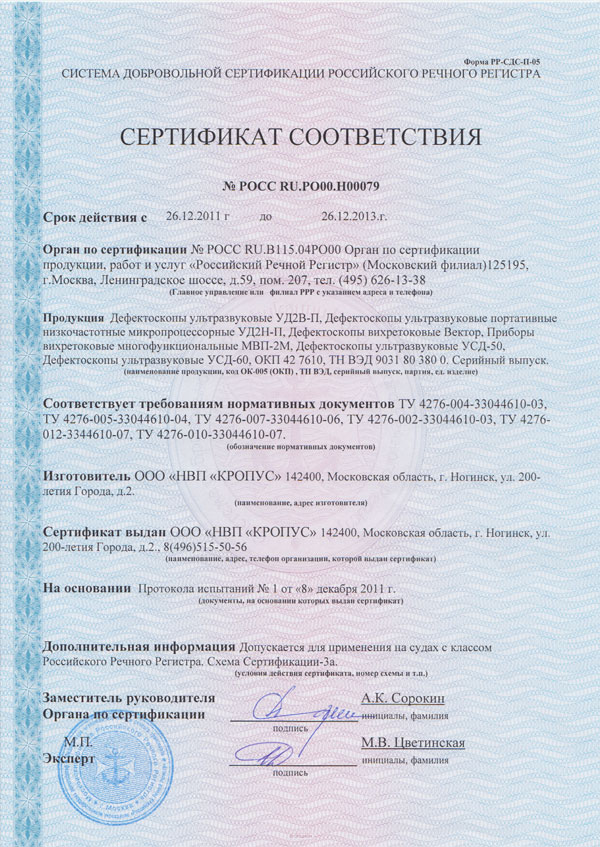

Сертификат соответствия Российского Речного Регистра
