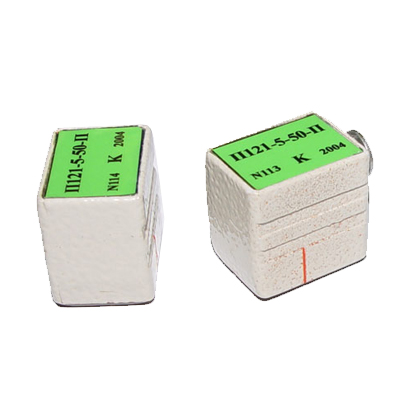

Стандартные наклонные совмещенные ультразвуковые преобразователи П121

  • Стандартные наклонные совмещенные преобразователи П121

    /images/all/3/139/big/img_5.jpg

    jijijij

    Стандартные наклонные совмещенные ультразвуковые преобразователи П121

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ИНАКОН


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стандартные наклонные совмещенные преобразователи П121 (пьезоэлектрические преобразователи, ПЭП)



Наклонные совмещенные ультразвуковые преобразователи П121 предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров, рисок, царапин, поверхностных трещин и т.п.) в соответствии с ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и др., а также различными отраслевыми руководящими документами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97 и др.

Отличительными особенностями преобразователей являются малые габариты, малая стрела, высокое соотношение сигнал/шум в зоне контроля, высокая износостойкость и прочность.

Преобразователи поставляются с разъемом Lemo0, со встроенными согласующим элементом и призмами из плексигласа или полиимида.



Отличительные особенности стандартных наклонных совмещенных преобразователей П121:

  • призма из оргстекла  или  полиимида (с повышенной стойкостью к износу и агрессивным средам);
  • оптимальная чувствительность и разрешающая способность;
  • малые габариты;
  • разъемы Lemo0;
  • прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса.



Технические характеристики стандартных наклонных совмещенных ультразвуковых  преобразователей П121:

Тип преобразователя

ƒ,

МГц

Угол

ввода,

град.

Стрела, мм

Размер

пьезоэле-мента,

мм

Размер

контактной

поверхности, мм

Габариты

(HxSxL), мм

оргстекло

полиимид

Преобразователь П121-2,5-40

Преобразователь П121-2,5-40-П

2,5

40

6

8х11

16х20

20х18х24

Преобразователь П121-2,5-45

Преобразователь П121-2,5-45-П

45

7

Преобразователь П121-2,5-50

Преобразователь П121-2,5-50-П

50

8

Преобразователь П121-2,5-60



60

9

Преобразователь П121-2,5-65

Преобразователь П121-2,5-65-П

65

10

Преобразователь П121-2,5-70

Преобразователь П121-2,5-70-П

70

10

Преобразователь П121-2,5-74



75

13

Преобразователь П121-2,5-90

Преобразователь П121-2,5-90-П

90

-

Преобразователь П121-5-40

Преобразователь П121-5-40-П

5

40

5

5х10

16х20

18х18х23

Преобразователь П121-5-45

Преобразователь П121-5-45-П

45

5

Преобразователь П121-5-50

Преобразователь П121-5-50-П

50

5

Преобразователь П121-5-65

Преобразователь П121-5-65-П

65

7

Преобразователь П121-5-70

Преобразователь П121-5-70-П

70

8

Преобразователь П121-5-90

Преобразователь П121-5-90-П

90

-

Преобразователь П121-10-65

Преобразователь П121-10-65-П

10

65

5

3х5

16х20

18х18х23

Преобразователь П121-10-70

Преобразователь П121-10-70-П

70

7

Введите число *


Введите число *
