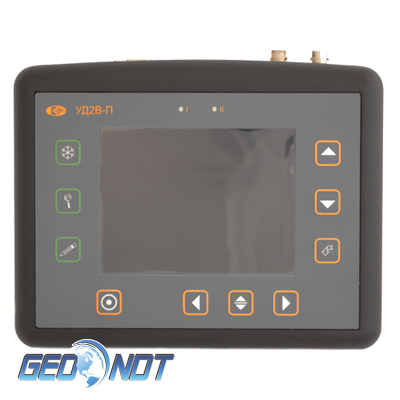

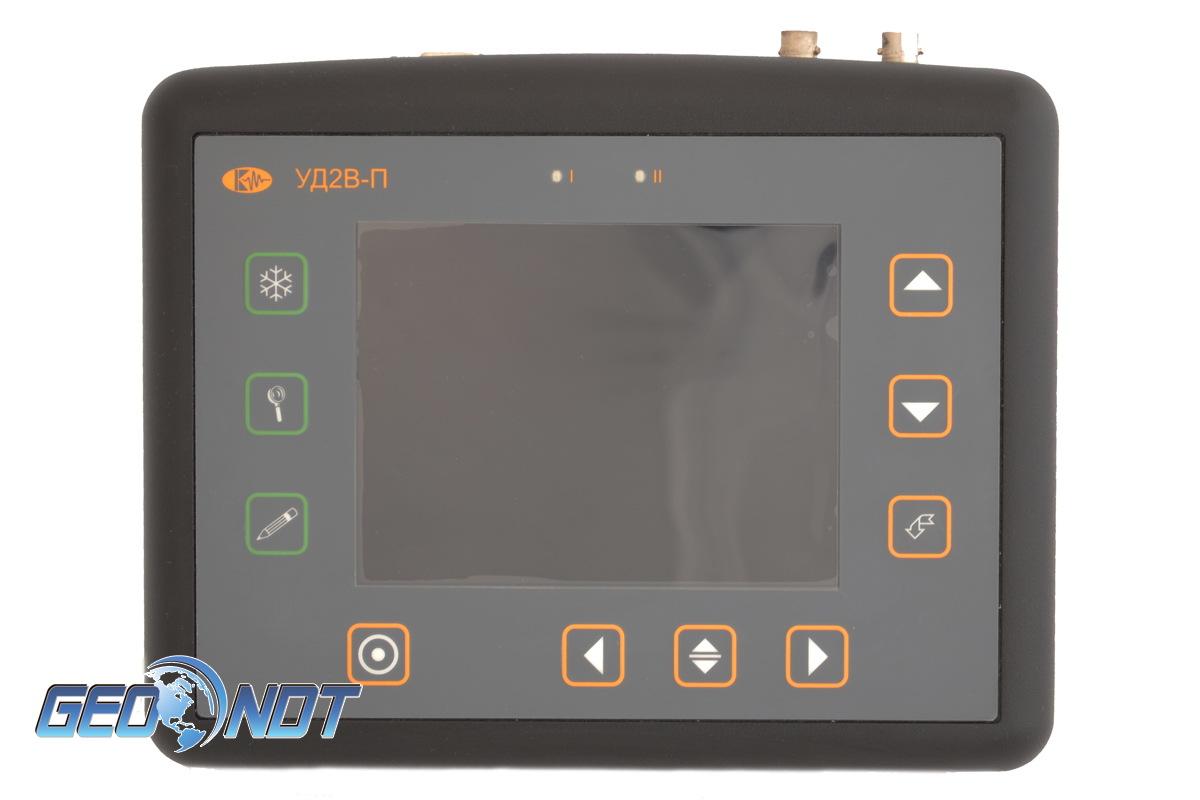

Ультразвуковой дефектоскоп УД2В-П45.Lite

  • Дефектоскоп ультразвуковой УД2В-П45.Lite

    /images/all/3/33/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УД2В-П45.Lite

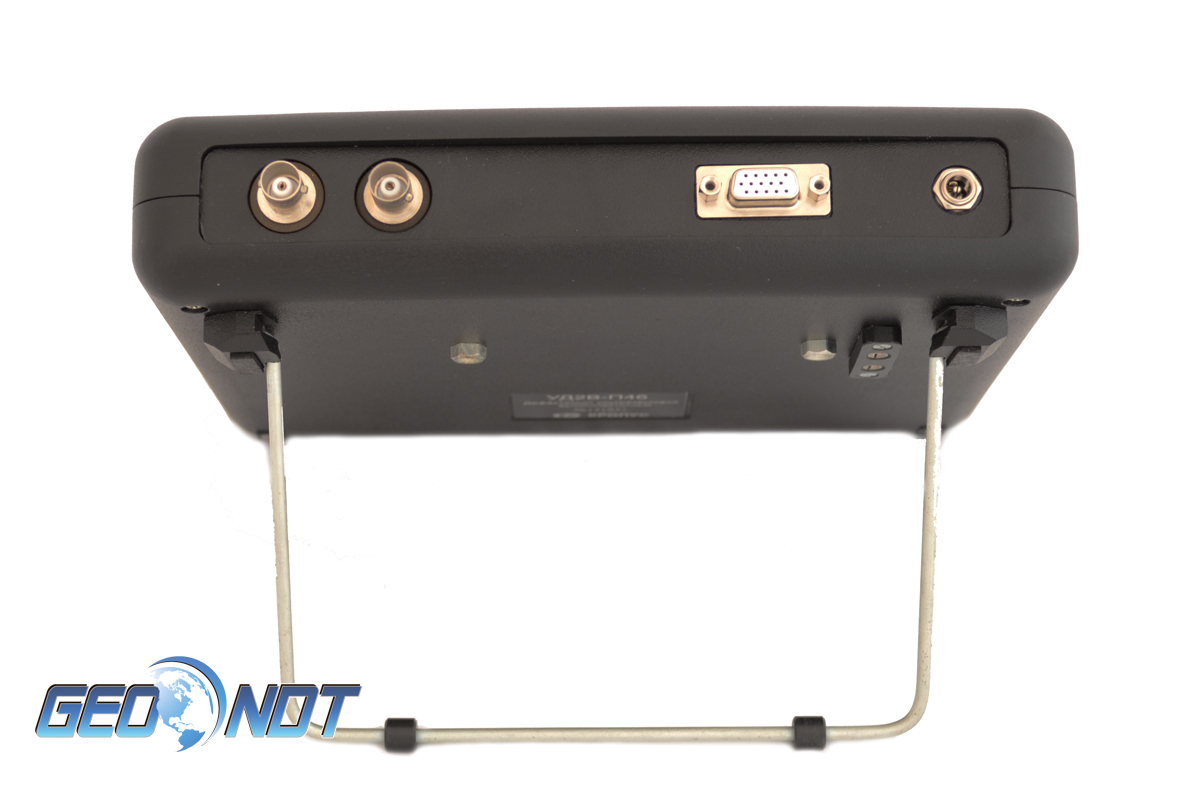

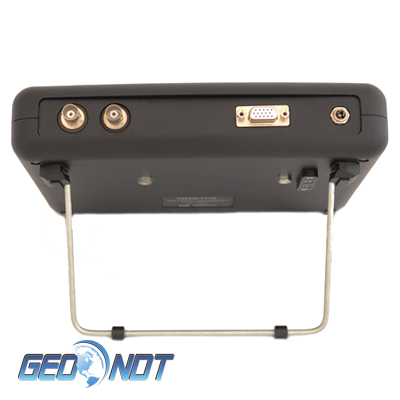

  • Ультразвуковой дефектоскоп УД2В-П45.Lite, разъемы

    /images/all/3/33/big/img_14.jpg

    Ультразвуковой дефектоскоп УД2В-П45.Lite, разъемы

    Ультразвуковой дефектоскоп УД2В-П45.Lite, разъемы

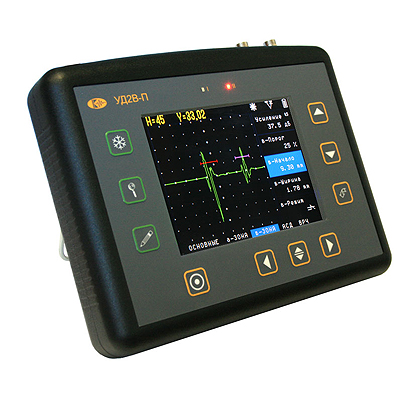

  • УД2В-П45.Lite

    /images/all/3/33/big/img_16.jpg

    1

    УД2В-П45.Lite

снят с производства
ЗАМЕНА: УСД-46

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 62120
В наличии!
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.99MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Обновленный ультразвуковой дефектоскоп УД2В-П45.Lite с TFT-дисплеем без памяти и связи с компьютером.

Производитель дефектоскопов: Россия

Гарантия на УЗ дефектоскоп УД2В-П45.Lite: 36 месяцев

Современный цифровой ультразвуковой дефектоскоп, созданный для замены устаревших аналоговых дефектоскопов УД2-12. Дефектоскоп УД2В-П45.Lite может быть в дальнейшем модернизирован до версии дефектоскопа УД2В-П46.
Прибор УД2В-П45.Lite предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале.

Ультразвуковой дефектоскоп УД2В-П45.Lite зарегистрирован в Государственном реестре средств измерений под №17498-03 (Сертификат Госстандарта России RU.C.27.003.A №16022/1) и допущен к применению в Российской Федерации.

Новая модель широко распространенного ультразвукового дефектоскопа УД2В-П45.Lite с цветным дисплеем нового поколения, имеющая отличные показатели при работе на ярком солнечном свете и при отрицательных температурах. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт прибор позволяет выполнять все функции дефектоскопов УД2В-П46 кроме сохранения результатов контроля и связи с ПК. Имеет хорошо читаемый под любым углом и при любом освещении цветной TFT дисплей, прост и удобен в обращении.

Отличительные особенности ультразвукового дефектоскопа УД2В-П45.Lite:

  • Развертка: от 4 до 2975 мм (сталь)
  • Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
  • Усилитель: широкополосный 1 - 10 МГц
  • Диапазон регулировки усиления 110 дБ
  • ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
  • Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
  • Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
  • Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
  • Отсечка: компенсированная от 0 до 80% высоты экрана
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • "Заморозка" А-сигнала
  • Измерение толщины по одному сигналу или между двумя сигналами
  • Точность индикации толщины: 0.001 при толщинах до 10 мм
  • Память настроек: 12 настроек с А-сигналом
  • Память результатов: отсутствует
  • Связь с ПК: отсутствует
  • Питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
  • 12 часов работы при средней яркости
  • Вес дефектоскопа: 2,16 кг с аккумуляторами

Технические характеристики ультразвукового дефектоскопа УД2В-П45.Lite:

Развертка:

мин.: 0 - 4,1 мм (сталь); 0 - 1,37 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс

Диапазон скоростей: 1000 - 9999 м/с

Задержка: от -0,5 мкс до 994,5 мкс

Задержка в призме: 0 - 100 мкс с точностью 0,01 мкс

Демпфирование: 50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме)

Входной импеданс: 50 Ом / 600 Ом

Зондирующий импульс: радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом оборотов, с шагом 0,5 (половина периода частоты)

Частота повторений ЗИ: до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц

Усилитель: широкополосный 1-10 МГц (-3 дБ); 4 диапазонных узкополосных фильтра

Согласование с ПЭП сторонних производителец: 7 контуров согласования с номиналами - 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН

Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ):

диапазон до 90 дБ, 10 дб/мкс, с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей

Детектирование:

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка: компенсированная, 0 - 80% высоты экрана

Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая

Режимы работы АСД:

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона

Измерение амплитуды:

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей: цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек

А-сигнал: 80 мм x 70 мм; 220 x 200 точек

Память: 12 настроек с А-сигналом

Связь с ПК: нет

Разъемы преобразователей: 2 СР50

Аккумуляторы: 4 NiMh размер "C" или "D"

Время работы: не менее 10 часов

Питание: внешний блок питания 220 В AC

Рабочее напряжение питания: 4 - 10 В DC

Потребляемая мощность: Максимум 5 W, в зависимости от установленных параметров

Диапазон рабочих температур: от -25 C до +55 C

Размер (В x Ш x Д): 170 мм x 225 мм x 45 мм

Вес: 1,2 кг (электронный блок); 0,96 кг (снаряженный аккумуляторный отсек)

Базовый комплект поставки ультразвукового дефектоскопа УД2В-П45.Lite:

  • Электронный блок дефектоскопа УД2В-П45.Lite с TFT дисплеем
  • Блок питания сетевой 9В / 220 В
  • Аккумуляторный отсек D
  • Кабели СР50-Лемо 2 шт.
  • Преобразователь П111-2,5-К12
  • Преобразователь П121-5-50
  • Комплект аккумуляторов NiMh размер "D" 9000 мA/ч
  • Универсальное зарядное устройство
  • Защитный чехол с блендой и креплением на поясе оператора
  • Комплект документации: руководство по эксплуатации, паспорт, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски

Дополнительные принадлежности для ультразвукового дефектоскопа УД2В-П45.Lite:

*Технические характеристики и комплект поставки оборудования для ультразвукового контроля могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы УД2В-П46 по всей России курьерскими службами и транспортными компаниями.

Рекомендуем также посмотреть:

Введите число *
Спрашивает: Андрей:

Вышлите счёт

Отвечает: Дмитрий:

Андрей, пришлите пож. реквизиты для выставления счета на ультразвуковой дефектоскоп УД2В-П45.Lite.


Введите число *
Сертификаты

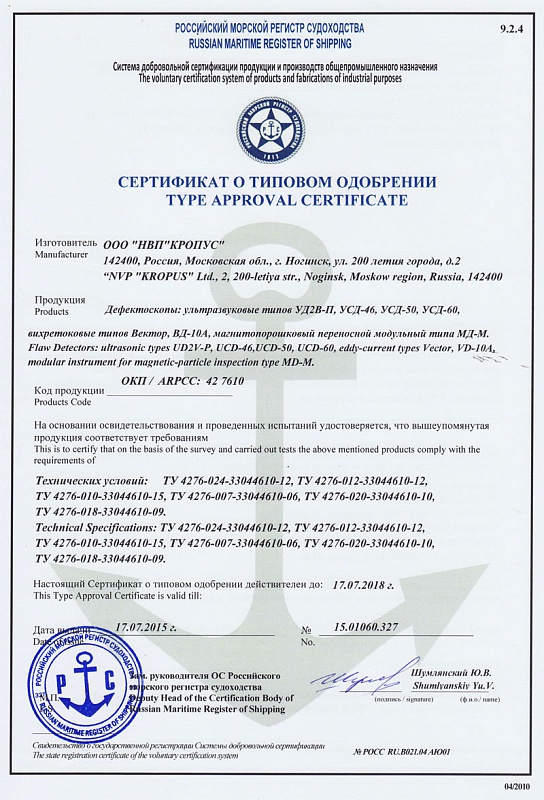

Сертификат соответствия Российского Морского Регистра

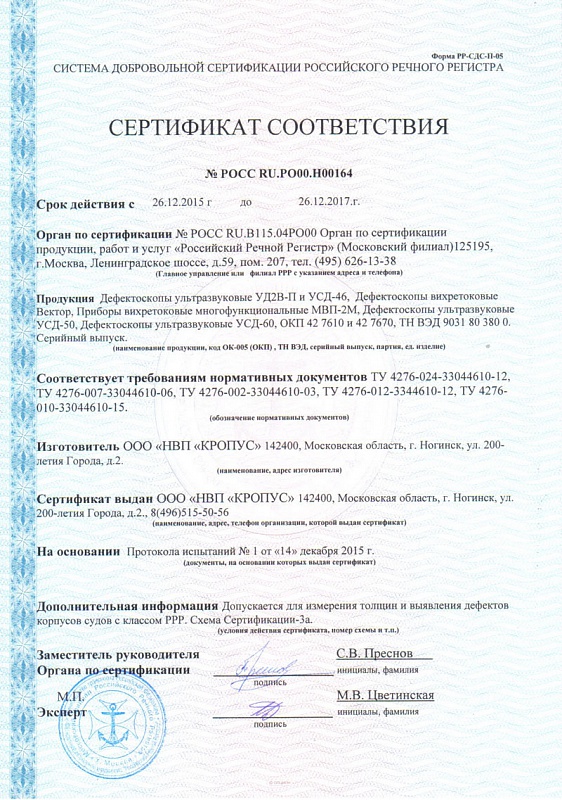

Сертификат соответствия Российского Речного Регистра

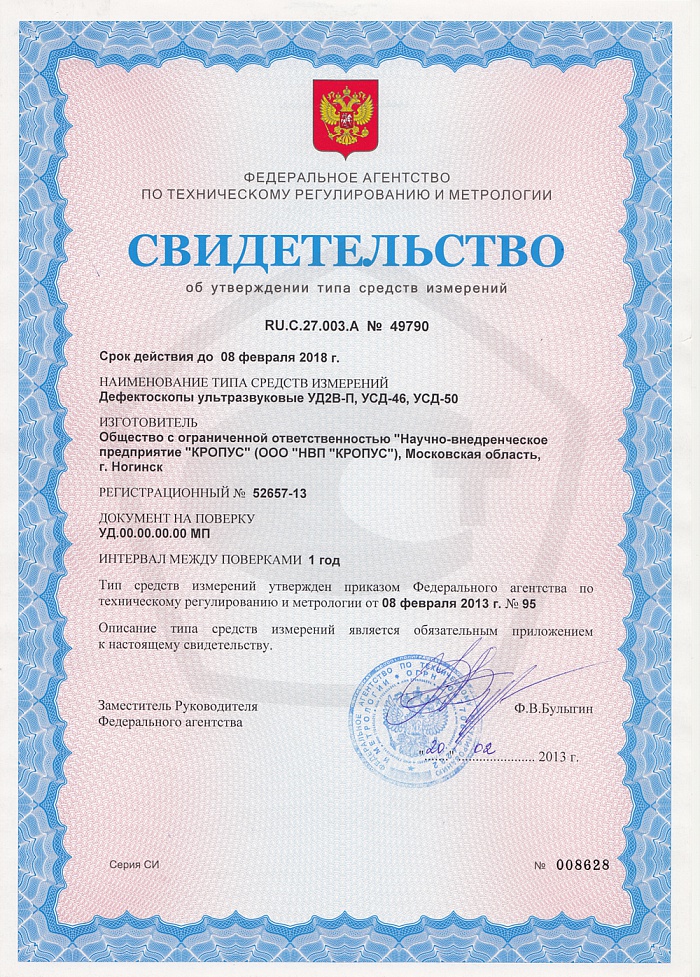

Сертификат утверждения типа средства измерения на дефектоскоп УД2В-П45.Lite

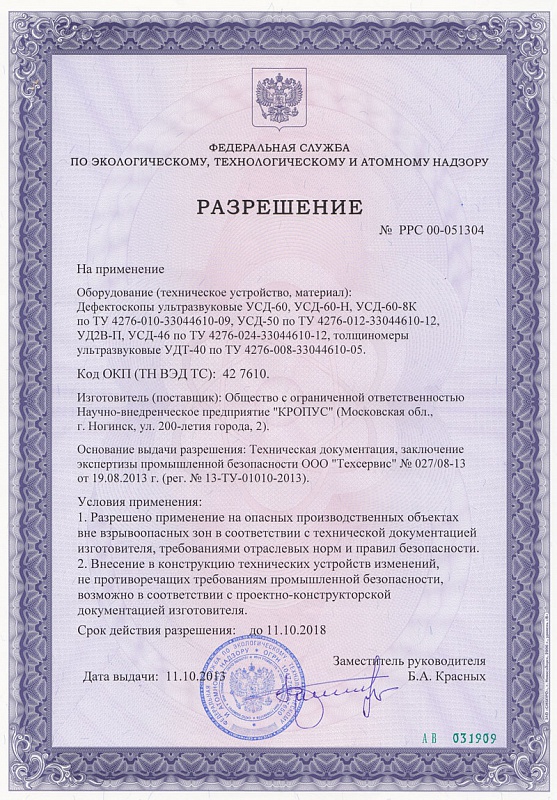

Разрешение Федеральной Службы по Экологическому, Технологическому и Атомному Надзору

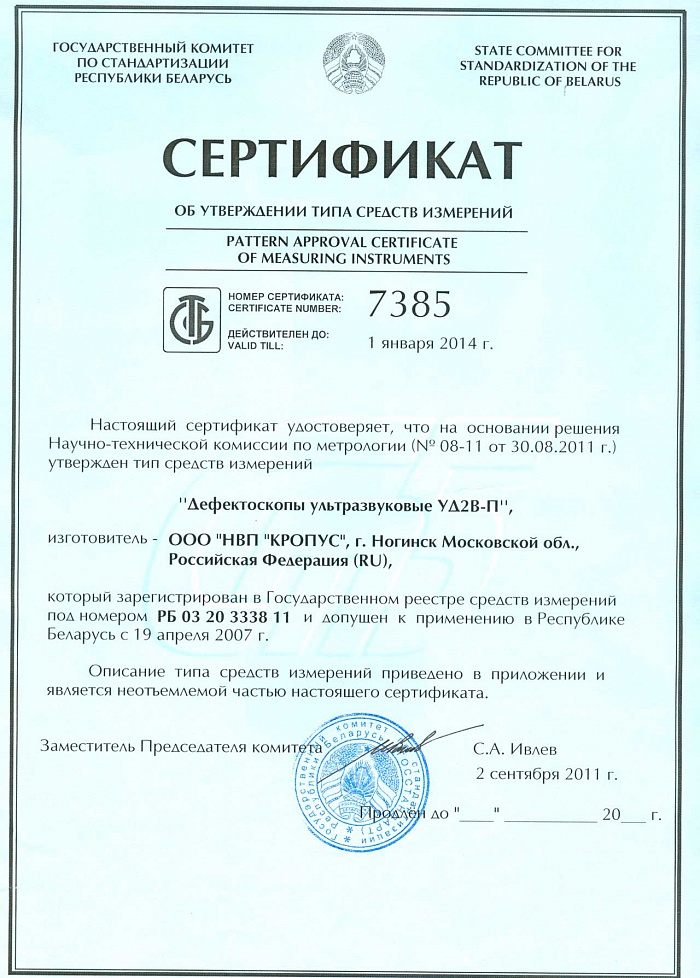

Сертификат утверждения типа в Республике Беларусь
