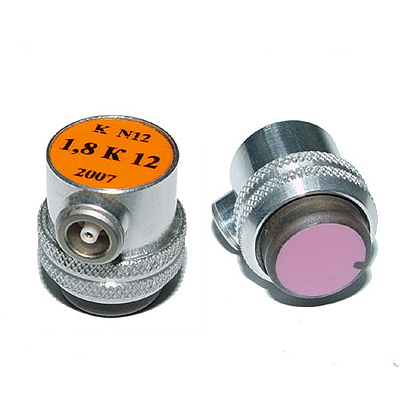

Прямые совмещенные ультразвуковые преобразователи П111 (пьезоэлектрические преобразователи, ПЭП)
Пьезоэлектрические преобразователи (пэпы) предназначены для выявления внутренних дефектов (поры, волосовины, трещины, расслоения и др.), а также поиска локальных утонений в металлоконструкциях и стенках изделий, в т.ч. из низколегированных и аустенитных сталей в соответствии с существующими ГОСТами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96 и пр.
Преобразователи П111 обладают средней длительностью импульса и средним уровнем демпфирования - оптимальное сочетание чувствительности и разрешающей способности. Типичная форма импульса с количеством полупериодов, зависящим от частоты, размера пьезопластины и прочих факторов. Ширина спектра по уровню -6dB от 30 до 60%.
Все преобразователи снабжены встроенными согласующими элементами и разъемами Лемо0. Протектор преобразователей выполнен из высокопрочной керамики.
Технические характеристики прямых совмещенных ультразвуковых преобразователей:
|
Тип преобразователя |
Частота, МГц |
Размер пьезоэлемента, мм |
Размер контактной поверхности, мм |
Габаритные размеры DxH, мм |
|
Преобразователь П111-1,25-К20 |
1,25 |
Ø20 |
Ø20 |
Ø26х26 |
|
Преобразователь П111-1,8-К20 |
1,8 |
Ø20 |
Ø20 |
Ø26х26 |
|
Преобразователь П111-1,8-К12 |
1,8 |
Ø12 |
Ø12 |
Ø19х22 |
|
Преобразователь П111-2,5-К25 |
2,5 |
Ø25 |
Ø25 |
Ø32х26 |
|
Преобразователь П111-2,5-К20 |
2,5 |
Ø20 |
Ø20 |
Ø26х26 |
|
Преобразователь П111-2,5-К12 |
2,5 |
Ø12 |
Ø12 |
Ø22х36 |
|
Преобразователь П111-5-К12 |
5 |
Ø12 |
Ø12 |
Ø22х36 |
|
Преобразователь П111-5-К6 |
5,0 |
Ø6 |
Ø12 |
Ø19х22 |
|
Преобразователь П111-10-К4 |
10,0 |
Ø4 |
Ø6 |
Ø19х22 |
Цены на П111 - прямые совмещенные преобразователи 1,25 - 10МГц:
|
