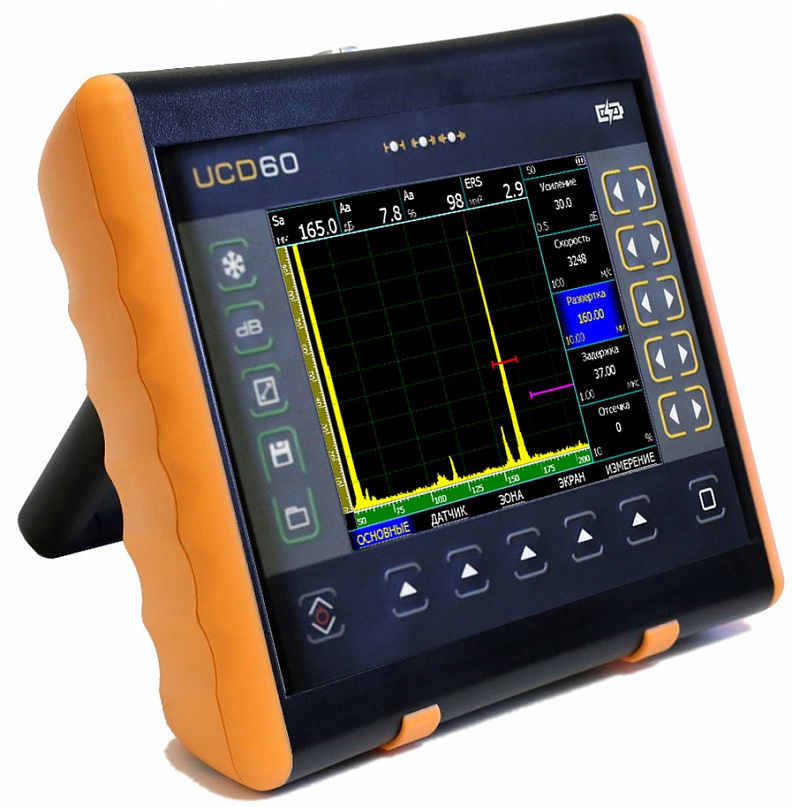

Ультразвуковой дефектоскоп УСД-60

  • Ультразвуковой дефектоскоп УСД-60

    /images/all/3/11/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УСД-60

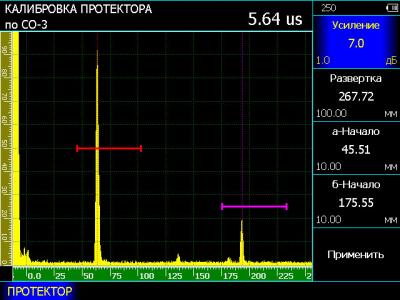

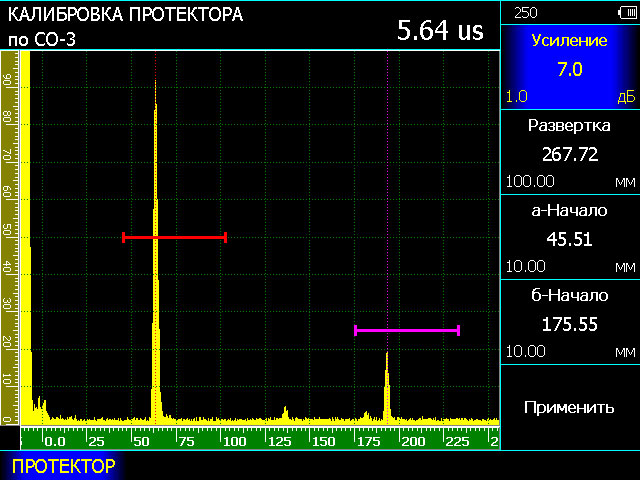

  • Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2

    /images/all/3/11/big/img_14.jpg

    Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2

    Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2

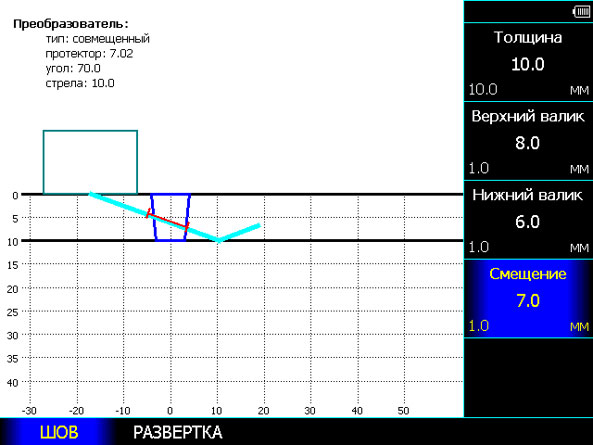

  • Помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.

    /images/all/3/11/big/img_16.jpg

    1

    Помощник контроля сварных соединений с построением  хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.

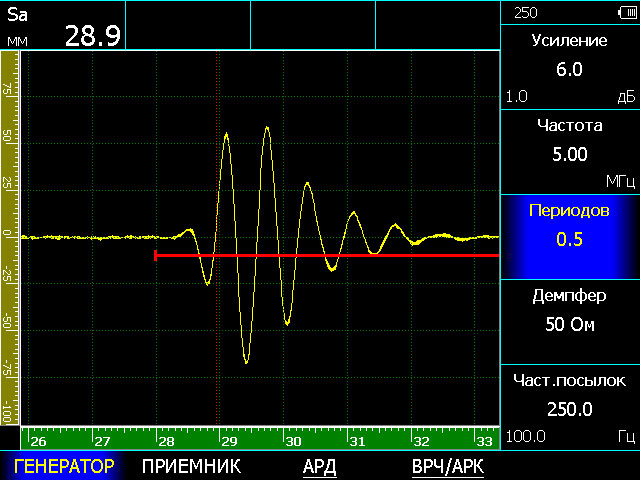

  • Реальный недетектированный радиосигнал в дополнению к классическим видам

    /images/all/3/11/big/img_18.jpg

    1

    Реальный недетектированный радиосигнал в дополнению к классическим видам

ЦЕНА: от 552 000 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 62501, 62502
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 4.25MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Первичная поверка дефектоскопа УСД-60 включена в цену. В наличии на складе.

Ультразвуковой дефектоскоп УСД-60 (UCD-60)



Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов:
Россия
Серия:
дефектоскоп УСД
Модель: УСД-60

Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов

Сертификаты на дефектоскоп ультразвуковой УCД-60:

- Ультразвуковой дефектоскоп УСД-60 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.

Гарантия на ультразвуковой дефектоскоп УСД-60: 36 месяцев.



Описание прибора



Легендарный  ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до  версии дефектоскопа на фазированных решетках УСД-60ФР.



После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.



В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.



Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий  функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.



Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.



Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.



Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD  сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.



Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей  позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.



Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.



Дефектоскоп УСД-60 сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.



Отличительные особенности ультразвукового дефектоскопа УСД-60:



  • Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
  • Запись сигналов по 1 или 2х координатному датчику оборотов
  • Функции ВРЧ, АРК и АРД
  • Работа с ЭМА преобразователями
  • Конструктор геометрии сварного шва
  • Интерфейс: USB
  • Обновление прошивки по USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора



Преимущества прибора:



  • Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности
  • Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.
  • Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2
  • Автоматическая калибровка развертки и стробов при контроле сварных соединений
  • Помощник контроля сварных соединений с построением  хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.
  • Полноэкранный режим работы
  • Режим огибающей сигнала
  • Функции Временной Регулировки Чувствительности (ВРЧ) и АРК
  • Встроенные АРД диаграммы



Технические характеристики ультразвукового дефектоскопа УСД-60 в режиме ФАР:



Развертка

мин.: 0 - 11,9 мм
макс.: 0 - 5950 мм (сталь)
с шагом 0.01, 0.1, 1, 10 и 100

Задержка: от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь): до 3000 мм (эхо-режим), 6000 мм (теневой режим)

Диапазон скоростей: 1000 - 10 000 м/сек с шагом 1, 10 и 100 м/с

Задержка в призме: 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс

Демпфирование: 25 ом / 50 ом/ 1000 Ом

Входной импенданс: 50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса

Частота повторений ЗИ: от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц

Усилитель: широкополосный: 0.5-20 МГц (-6 дБ)

Диапазон регулировки усиления: 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB: программируемая

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 20 точкам, регулируемая по высоте

Функция АРД

построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка: компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Сравнение амплитуд по AWS D1.1

Дисплей: Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс: USB

Разъемы преобразователей: 2 Lemo00

Аккумулятор: Li-ion 10.8В, 5000 mА/ч

Время работы: не менее 10 часов работы от встроенного аккумулятора

Внешнее питание: блок питания 220В AC

Напряжение питания: 15В / 2,5А  DC

Диапазон рабочих температур: от -30 C до +55 C

Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм

Масса: 1,4 кг с аккумуляторами



Комплект поставки ультразвукового дефектоскопа УСД-60:



Артикул Наименование Кол-во
62511 электронный блок УСД-60 со встроенным Li-ion аккумулятором 1
  предустановленное ПО - "Классический УЗ дефектоскоп" 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2
  Преобразователь ультразвуковой (по выбору) 4
20250 Кабель USB для связи с ПК 1
  Программное обеспечение на CD-диске 1
  Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".



Рекомендуем посмотреть следующие приборы:

Введите число *


Введите число *
Сертификаты

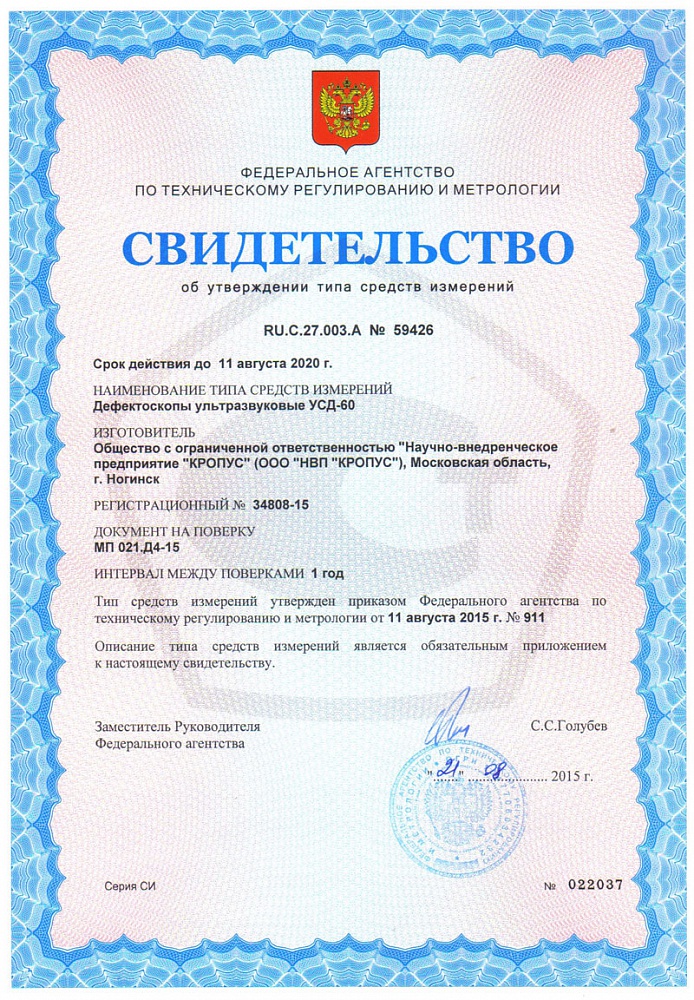

Свидетельство об утверждении типа СИ на дефектоскоп УСД-60

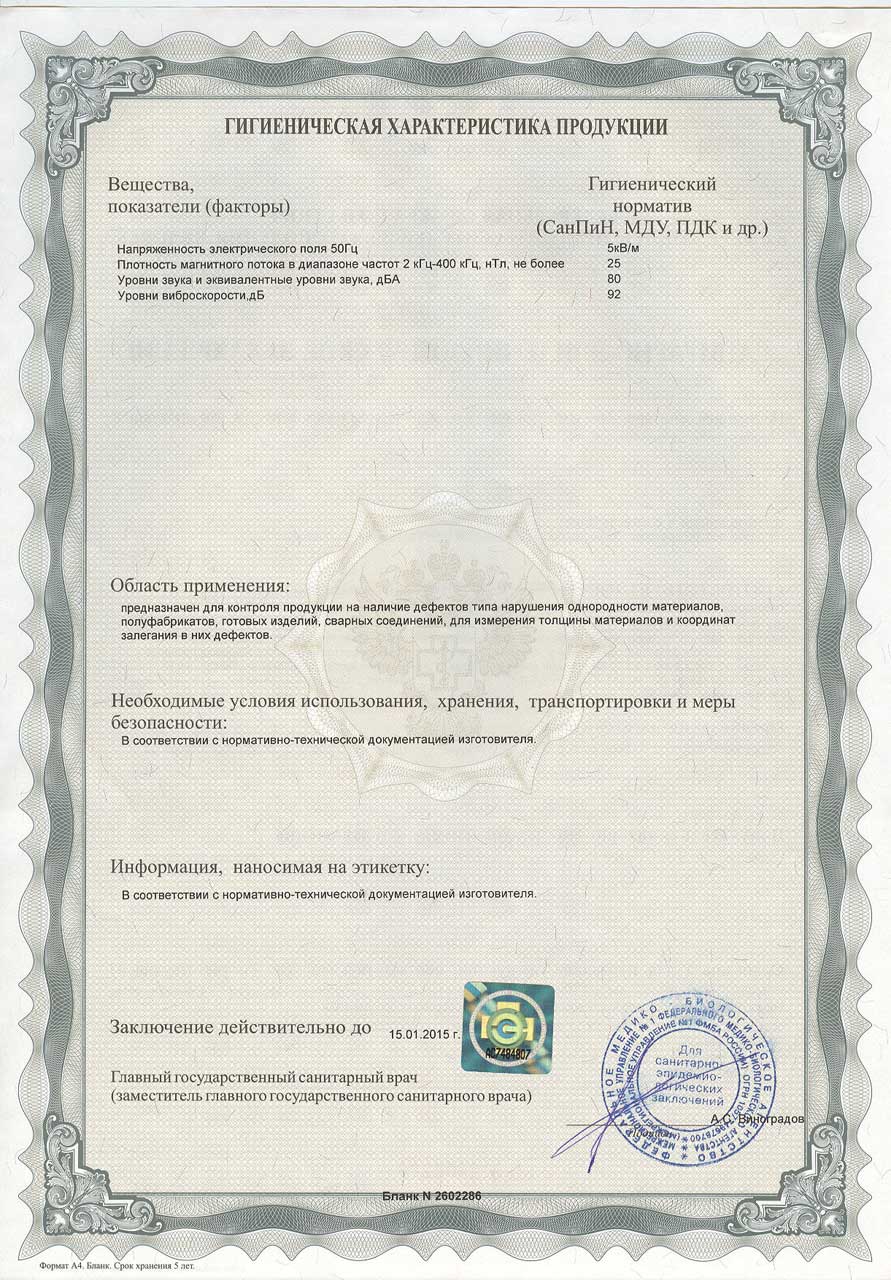

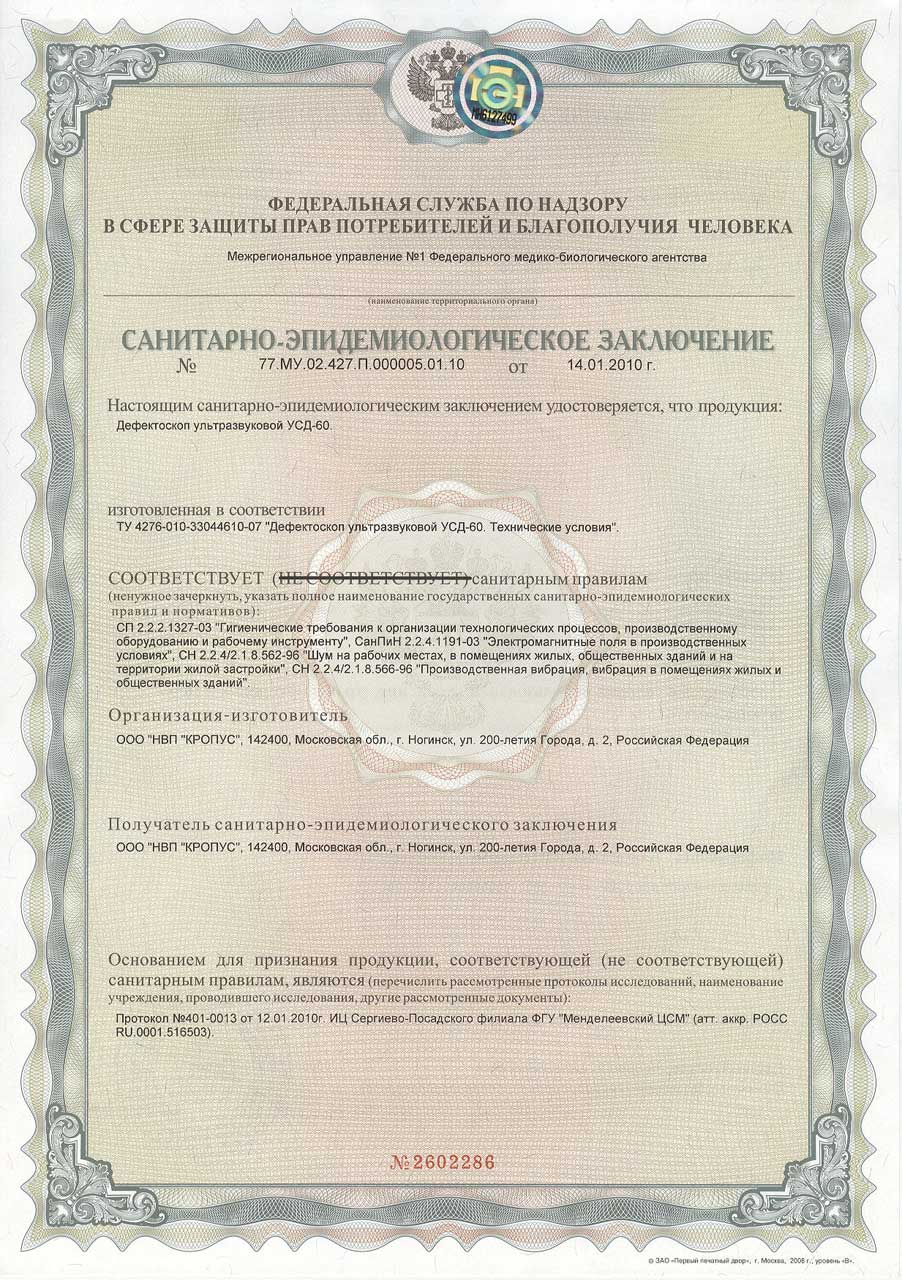

Санитарно-эпидемиологическое заключение. Лист 1
Санитарно-эпидемиологическое заключение. Лист 2

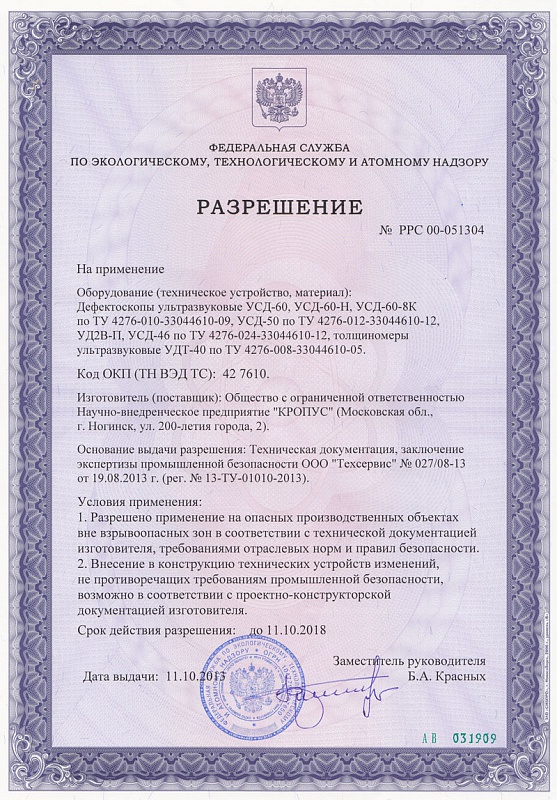

Разрешение на применение ОАО
Сертификат соответствия Российского Речного Регистра
