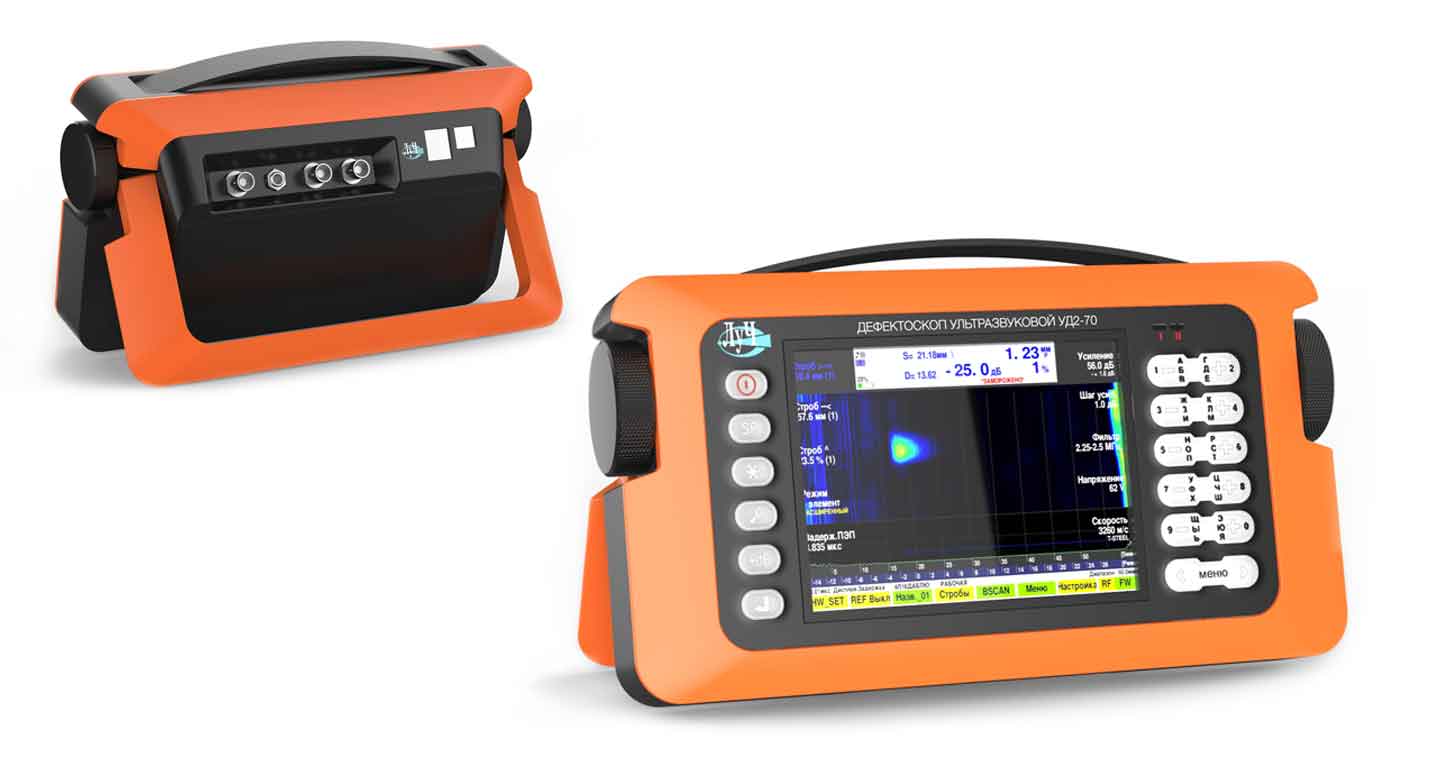

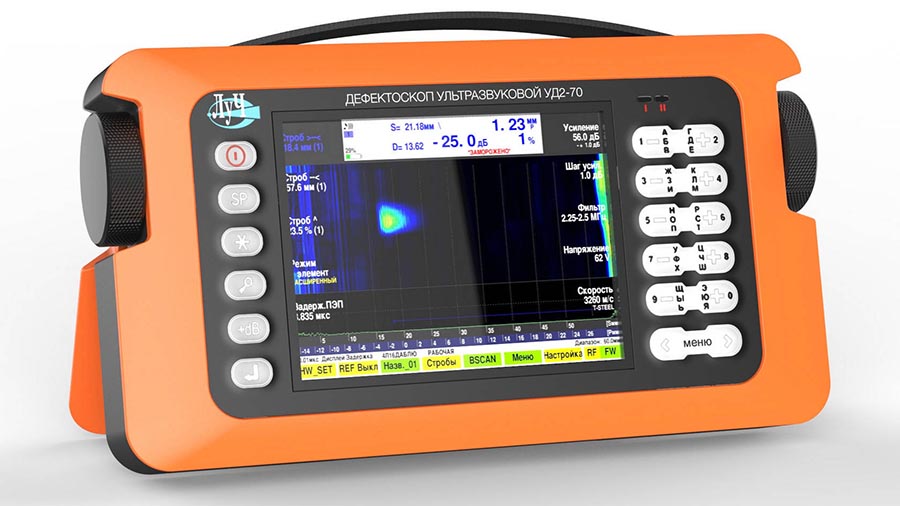

Ультразвуковой дефектоскоп УД2-70

  • Дефектоскоп УД2-70

    images/all/3/59/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УД2-70

ЦЕНА: 267 000 руб.

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Луч


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Дефектоскоп УД2-70 в наличии на складе! Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!



Тип оборудования: Дефектоскоп ультразвуковой

Производитель: Россия

Серия: дефектоскоп УД2

Модель: УД2-70

Гарантия: 12 месяцев.

Описание: ультразвуковой прибор для поиска дефектоктов в металле, пластмассе и других однородных материалов

Сертификаты, свидетельства и разрешения на ультразвуковой дефектоскоп УД2-70:

  • Свидетельство об утверждении типа средства измерения
  • Свидетельство о регистрации РЖД
  • Разрешение на применение
  • Регистрационное удостоверение МТРФ
  • Сертификат Республики Казахстан



Описание дефектоскопа УД2-70:

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.



Особенности дефектоскопа:

• малые габариты;
• построение АРД диаграмм;
• два независимых строба АСД;
• автоматическая регулировка усиления;
• иммерсионный режим работы;
• возможность синхронизации с внешними устройствами;
• возможность обновления программного обеспечения Потребителем;
• B-Скан;
• большой цветной дисплей с высокой контрастностью и разрешающей способностью;
• встроенные часы и календарь;
• индивидуальный прочный пластиковый корпус для тяжелых условий эксплуатации;
• возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
• встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
• специальная комплектация для ОАО "РЖД" и метрополитена.



Технические характеристики дефектоскопа УД2-70:

Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали от 1 до 7500 мм
Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000; 2000 Гц
Диапазон регулировки усиления от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка тип А, В
Диапазон задержки развёртки от -30 до 7500 мм
Погрешность измерения глубины залегания дефектов ±(0,1 + 0,02Н) мм
Дискретность измерения расстояний 0,1 мм
Погрешность измерения отношений амплитуд сигналов ±(0,1 + 0,03 N) дБ
Диапазон регулировки ВРЧ от 0 до 80 дБ
Память
- настроек
- изображения развёртки типа А
- значений глубиномера

400
400
4000
Интерфейс связи с компьютером USB
Размер рабочей части экрана 111,4 х 83,5 мм
Диапазон рабочих температур -10...+50 °С
Электрическое питание:
   - аккумуляторное
   - сеть переменного тока

12 В;
220 В 50 Гц
Время непрерывной работы не менее 14 ч
Степень защиты корпуса IP 64
Габаритные размеры (без ручки для переноса) не более 245х77х145 мм
Масса электронного блока не более 2,2 кг



Комплект поставки (версия общего назначения):

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
    -П111-2,5-К12-03
    -П111-5-К6-03
    -П121-2,5-65-Б4-03
    -П121-5-70-А1-03
4*шт.
1 шт.
1 шт.
1 шт.
1 шт.
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Съёмная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* По заказу потребителя преобразователи из стандартного комплекта могут быть заменены на любые другие из производимой номенклатуры УЗ ПЭП, идентичные по цене.
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП



Дополнительная комплектация:

Комплект для построения АРД диаграмм
1 к-кт.
  -Программное обеспеченияе для электронного блока
  -Памятка по установке программного обеспечения
  -Образец V2
1 шт.
1 шт.
1 шт.
USB- flash карта
1 шт.
Инвертор - 12 В; ~220В; 100 мА
1 шт.
Запасная аккумуляторная батарея
1 шт.
Переходник для заряда съёмной аккмуляторной батареи вне прибора
1 шт.
Чехол
1 шт.





Комплект поставки (версия "локомотивная"):



Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
    -П111-2,5- К12-004
    -П111-5-К6-003
    -П121-0,4-90-003(для контроля поверхности катания бандажей)
    -П121-2,5-40-М-003
    -П121-2,5-50-М-003
    -П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
    -П122-2,5-90-004 (для контроля зубьев шестерни)
    -П122-2,5-90-003 (для контроля зубьев зубчатого колеса)
    -ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц)
    -ПЭП П131-2,5-0º/18º-ВО-03 (комбинированный для контроля осей колесных пар)
6+4*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
1 шт.*
1 шт.*
1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Устройство сканирования бандажей и ободьев колес УСБК-1
1 шт.
Стандартный образец СО-3Р или СО-2
1 шт.
Сетевой блок питания
1 шт.
Съемная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* Поставляется за дополнительную плату по заказу Потребителя
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП





Комплект поставки (версия "вагонная"):

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
    -П111-2,5- К12-004
    -П111-5-К6-003
    -П121-0,4-90-003 (для контроля поверхности катания колес)
    -П121-2,5-40-М-003
    -П121-2,5-50-М-003
    -П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
    -П111-5-6-ШС-003
6+1*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Устройство сканирования колёс УСКм
1 шт.
Стандартный образец СО-3Р или СО-2
1 шт.*
Сетевой блок питания
1 шт.
Съемная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* Поставляется за дополнительную плату по заказу Потребителя
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП



Комплект поставки (версия "метрополитен ТР-2"):

Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-2)
1 шт.
Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
1 к-кт.
Кабель 2BNC-LEMO
1 шт.
Кабель 2BNC-2LEMO
1 шт.
Съемная аккумуляторная батарея
1 шт.
Кабель соединительный (ПЭВМ/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Чехол для электронного блока
1 шт.
Сумка для переноски
1 шт.
Методика поверки
1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.700.0000.ТР-2 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.700.0000. ТР-2 ПС
1 экз.
Свидетельство о поверке
1 экз.
Преобразователь АПЛ-111-28М
4 шт.
Преобразователь АПМ121-13
4 шт.
Преобразователь АПМ121-18
4 шт.
Преобразователь АПМ-6550-А1
2 шт.
Преобразователь АПТ-55176-А1
2 шт.
Преобразователь АПМ121-15
4 шт.
Преобразователь АПМ122-6
4 шт.
Преобразователь АПМ-540-АЛС
2 шт.



Комплект поставки (версия "метрополитен ТР-3"):

Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-3)
1 шт.
Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»
1 к-кт.
Кабель 2BNC-LEMO
1 шт.
Кабель 2BNC-2LEMO
1 шт.
Съемная аккумуляторная батарея
1 шт.
Кабель соединительный (ПЭВМ/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Чехол для электронного блока
1 шт.
Сумка для переноски
1 шт.
Программа и методика поверки
1 экз.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.700.0000.ТР-3 РЭ
1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.700.0000. ТР-3 ПС
1 экз.
Свидетельство о поверке дефектоскопа
1 экз.
Преобразователь АПМ121-1,25-90-150-207
2 шт.
Преобразователь АПМ121-1,25-90-160-207
5 шт.
Преобразователь АПЛ-111-28М
5 шт.
Преобразователь АПМ121-13
2 шт.
Преобразователь АПМ121-18
5 шт.
Преобразователь АПМ121-22
2 шт.
Преобразователь АПМ-4025-3
2 шт.
Преобразователь АПМ-5025-3
2 шт.
Преобразователь АПМ-4025-У
2 шт.
Преобразователь АПМ-5025-У
2 шт.
Преобразователь АПМ121-2,5-50-110-209
2 шт.
Преобразователь АПМ121-2,5-50-150-209
2 шт.
Преобразователь АПМ121-2,5-60-150-209
2 шт.
Преобразователь АПМ121-2,5-50-130-209
2 шт.
Преобразователь АПМ121-2,5-50-160-209
5 шт.
Преобразователь АПМ121-2,5-60-120-209
2 шт.
Преобразователь АПМ121-2,5-60-160-209
2 шт.
Преобразователь АПМ121-15
5 шт.
Преобразователь АПМ122-6
5 шт.
Преобразователь АПМ-122-8
2 шт.
Преобразователь АПМ-540-АЛС
2 шт.





*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска дефектов металла и дефектоскопии сварных швов по всей России курьерскими службами и транспортными компаниями.

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
Спрашивает: Юрий Борисович:

Здравствуйте!Скажите сколько стоит АКБ для УД2-70

Отвечает: Зульфия:

Добрый день, Юрий Борисович! Для уточнения стоимости аккумуляторной батареи для УЗ дефектоскопа УД2-70 нужно знать год выпуска и заводской номер прибора. За все время производства ультразвуковые дефектоскопы УД2-70 прошли несколько модификаций. Для дефектоскопов, выпускавшихся ранее 2005 года цена АКБ - 10 500 руб., а позднее 2005 года - 13 500 руб.

ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты


Свидетельство об утверждении типа на дефектоскопы ультразвуковые УД2-70

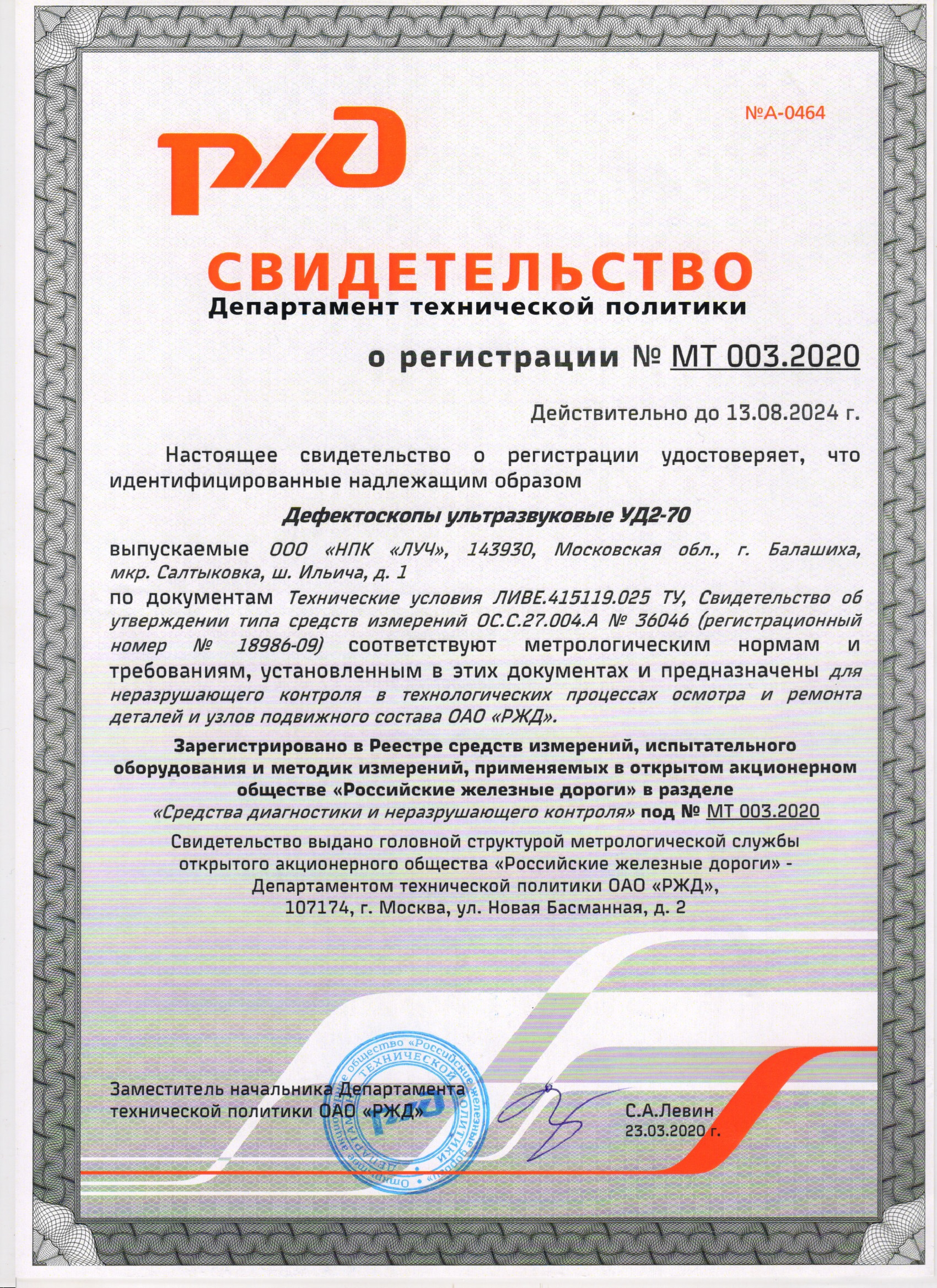

Свидетельство о регистрации РЖД
Разрешение на применение

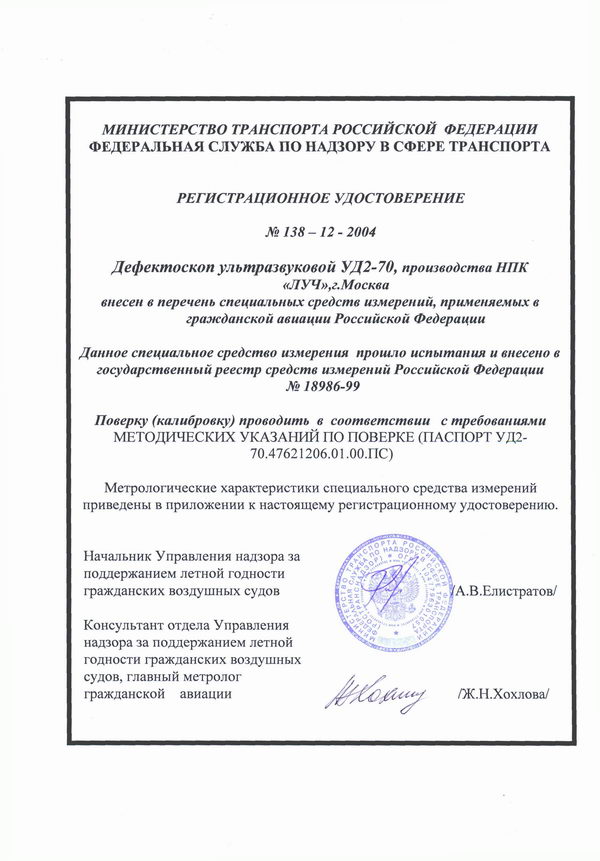

Регистрационное удостоверение МТРФ

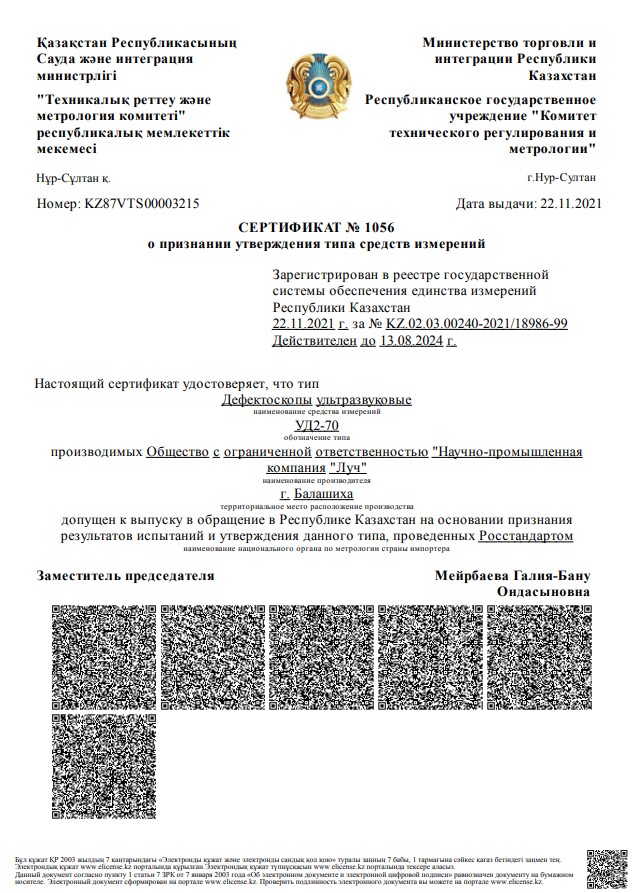

Сертификат о признании утверждения типа СИ на дефектоскопы ультразвуковые УД2-70 в Республике Казахстан


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ








О НАС
Компания
Коллектив
Производство
Награды и дипломы
Сертификаты
Участие в тендерах
Наши клиенты
Отзывы
Фотогалерея
Вакансии
Карта сайта
ИНФОРМАЦИОННЫЕ РАЗДЕЛЫ
Неразрушающий контроль
Геодезия
Госреестр СИ
Справочник компаний
Карьера
События отрасли
Мероприятия
Новости
Демонстрационный зал
Стать нашим поставщиком
ДЛЯ КЛИЕНТОВ
Личный кабинет
Доставка и оплата
Каталог оборудования
Производители
Акции
НАШИ УСЛУГИ
Поверка и калибровка
Ремонт оборудования
Аттестация лабораторий НК
Аттестация персонала
Энергоаудит предприятий
Экспертиза промышленной безопасности
Оцифровка радиографических снимков
Наладка САР паровых турбин ТЭЦ
Контакты

Официальный сайт ООО «ГЕО-НДТ» - оборудование для измерений, контроля и испытаний. Проекты любой сложности.

Наш адрес:
г. Москва, 4-й проезд Подбельского, д.3, стр. 2
Тел.: +7 (495) 988-79-77
e-mail: info@geo-ndt.ru

Создание сайта - Perfect-Design.ru
Made with Inlab Smart Web Builder
???????@Mail.ru Яндекс.Метрика



Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж.
© 2010 - 2020
