Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor

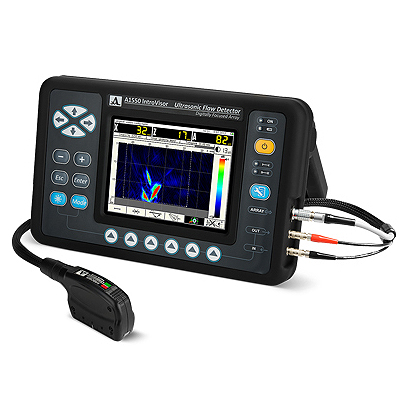

  • Ультразвуковой дефектоскоп А1550 IntroVisor с фазированной решеткой

    /images/all/3/170/big/img_5.jpg

    jijijij

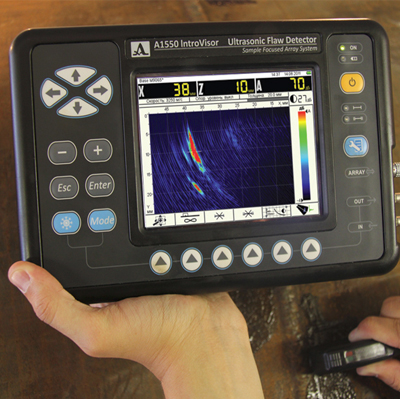

    Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor
  • Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor

    /images/all/3/170/big/img_14.jpg

    Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor

    Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor

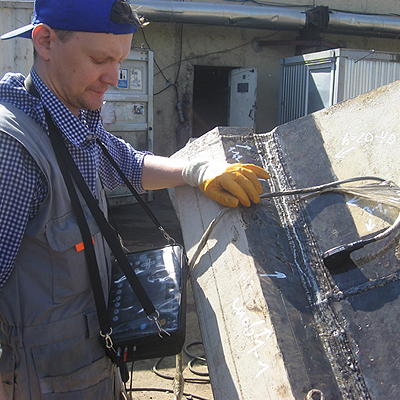

  • Пример использования дефектоскопа А1550 IntroVisor

    /images/all/3/170/big/img_16.jpg

    1

    Пример использования дефектоскопа А1550 IntroVisor

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКС


Страна производитель: Россия Россия
Артикул: 1026
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 4.76MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!



А1550 IntroVisor – современный томограф и дефектоскоп



Посмотреть фотографии с презентации прибора



Универсальный ультразвуковой дефектоскоп c фазированной антенной решеткой и томографической обработкой данных для контроля металлов и пластмасс А1550 IntroVisor



Легкий и удобный в использовании прибор А1550 IntroVisor предназначен для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря представлению результатов контроля в виде понятных томографических образов сечения объекта, а также оценку найденных дефектов и выдачу заключений согласно современным нормам и стандартам при работе в режиме классического дефектоскопа.



Преимущества ультразвукового томографа А1550 IntroVisor:



Быстрота и эффективность

  • Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, полиэтилена, стеклопластиков.
  • Обеспечение визуализации внутренней структуры объекта контроля в режиме реального времени (25 кадров в секунду).
  • При контроле сварных швов достаточно продольного сканирования по одной линии вдоль шва. Это значительно сокращает время контроля. Одна решетка перекрывает весь диапазон углов (от 35º до 85º), используемый в типовых методиках ультразвукового контроля.



Простота интерпретации данных

  • Визуализация результатов контроля на экране томографа в виде яркого и понятного изображения сечения, простого для анализа.



Высокая достоверность контроля

  • Использование многоэлементной широкообзорной антенной решетки, принципа фокусировки луча в каждую точку сечения объекта контроля и томографической обработки данных обеспечивает чувствительность прибора к различным типам дефектов, высокую достоверность и надежность полученных результатов.



Простота настройки и использования

  • Дефектоскоп А1550 IntroVisor доступен для работы специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки.
  • Простое переключение между антенными решетками и обычными преобразователями, удобное меню и клавиши быстрого доступа к функциям и параметрам А1550 IntroVisor облегчают настройку прибора и работу на сварном шве или другом объекте.



Универсальность и портативность

  • Вес прибора всего 2,7 кг (включая быстросменный аккумуляторный блок на 8 часов работы);
  • Большой (5,7'') цветной TFT дисплей с возможностью работы при низких температурах и на ярком солнце;
  • ремни для удобного крепления прибора и освобождения обеих рук оператора;
  • малые габариты антенных решеток и классических преобразователей для доступа к различным поверхностям;
  • морозостойкость и работоспособность при температурах от – 30ºС ÷ +45 ºС всё это обеспечивает комфортную работу с одинаковой эффективностью, как в лабораториях, так и в тяжелых полевых условиях при контроле сварных швов, металлических конструкций и изделий из полиэтилена.



Режимы работы прибора:



Ультразвуковой дефектоскоп томограф А1550 IntroVisor имеет три основных режима работы:

режим «Томограф» для контроля с антенными решетками и формирования томограмм в реальном масштабе времени: на экран выводится томограмма и эхосигнал, соответствующий выбранному лучу, эквивалентный А-скану от классического наклонного или прямого преобразователя, а также измеренные параметры: глубина залегания дефекта, расстояние от центра решетки до местонахождения дефекта по оси Х, амплитуда сигнала.

режим «Дефектоскоп» для работы прибора в качестве классического дефектоскопа с типовыми наклонными и прямыми преобразователями. Прибор обладает всеми основными функциями современного цифрового дефектоскопа: ВРЧ, АРД, помогающими дефектоскописту в определении и оценке найденных дефектов. Используется для реализации типовых и специализированных методик. Цветной экран и удобное меню обеспечивают комфортную работу.

режим «НАСТРОЙКА» для выбора и установки параметров и рабочей конфигурации. Имеется загруженная база материалов и база преобразователей, а также база конфигураций.



Программное обеспечение ультразвукового дефектоскопа А1550 IntroVisor:

Специальное программное обеспечение ADM IntroVisor позволяет переносить сохраненные данные с прибора на внешний компьютер для дальнейшей обработки результатов контроля, формирования отчетов и архивирования.



Антенные решетки



Типы применяемых антенных решеток и классических преобразователей для работы:



Томограф А1550 IntroVisor работает с несколькими типами антенных решеток:

Антенная решетка продольных волн - М9060:

16-элементная, широкополосная фазированная решетка. Сектор сканирования ±50º, центральная рабочая частота 2.5МГц. Применяется для контроля основного тела металлических и пластиковых конструкций;

Антенная решетка поперечных волн - М9065:

16-элементная, широкополосная фазированная решетка. Сектор сканирования от 35º до 85º, центральная рабочая частота 4 МГц. Применяется для контроля сварных швов (в том числе и аустенитных сталей).



Ультразвуковой томограф А1550 IntroVisor обладает следующими отличительными особенностями:



  • Отказ от сменных призм для решеток поперечных волн. Одна решетка поперечных волн обеспечивает визуализацию дефектов в диапазоне углов, используемых для контроля согласно всем методикам.
  • Композитный износостойкий протектор антенной решетки, обеспечивающий ее долгое использование и защищающий от истирания.
  • Размеры антенных решеток сопоставимы с размерами классических преобразователей. Это позволяет проводить контроль с минимальной зачисткой околошовной зоны, что особенно удобно при контроле сварных швов.
  • Легкая смена антенных решеток.
  • Сбор данных путем поочерёдного зондирования и приёма сигналов всеми возможными парами элементов антенной решётки и построение томограммы путём виртуальной фокусировки ультразвука в каждую точку визуализируемого сечения (эквивалентно 65536 законам фокусировки), что значительно упрощает настройку прибора под задачи контроля и повышает достоверность результатов.



Ультразвуковой дефектоскоп-томограф А1550 IntroVisor также может работать со всей линейкой классических преобразователей, применяемых при ультразвуковом контроле.



Технические характеристики ультразвукового дефектоскопа А1550 IntroVisor:



Параметр

Значение

Число элементов антенной решётки

16

Используемые типы волн

Продольные, поперечные

Скорость реконструкции, кадров в секунду

25

Размер томограммы в точках

256 × 256

Шаг реконструкции томограммы, мм

от 0,1 до 2

Максимальный размер области реконструкции, мм

256 по горизонтали × 256 по глубине

Рабочие частоты, МГц

1,0; 1,5; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0

Тип дисплея

TFT SVGA (640х480)

Размер дисплея

5,7''

Диапазон рабочих температур

от –30°С до +45°С

Питание

встроенный аккумулятор /сетевое 110-240В

Память

Встроенная флэш пямять на 8 Гб

Разъемы для подключения антенных решеток
и преобразователей

LEMO

Разъем для связи с персональным компьютером

USB

Время непрерывной автономной работы, ч

не менее 8

Габаритные размеры, мм

258 × 164 × 110

Масса электронного блока, кг

2,7



Базовый комплект поставки ультразвукового дефектоскопа А1550 IntroVisor:



Электронный блок томографа А1550 IntroVisor

Съемный аккумулятор LiOn-7,8 Ач-12,0 В

Антенная решетка М9065 4.0L16SW40 поперечных волн, диапазон частот 2,0-5,0 МГц

Кабель LEMO-LEMO одинарный 1,2 м

Преобразователь S3568 2.5D10 (П111-2,5-10; дефектоскопический)

Преобразователь S5182 2.5A65

Преобразователь S5096 5.0A70

Блок питания от сети 110-240 В

Паспорт

Руководство по эксплуатации

Компакт-диск с документацией для А1550 IntroVisor

Транспортная сумка



Дополнительная комплектация к А1550 IntroVisor

Антенная решетка М9060 4.0L16LW40 продольных волн, диапазон частот 2,0-5,0 МГц

Съемный аккумулятор LiOn-7,8 Ач-12,0 В

Кабель LEMO-LEMO двойной 1,2 м

Жесткий кейс с разделителями для А1214 ЭКСПЕРТ, АКР1224, А1550

Преобразователь D1762 5.0D12 (П112-5,0-12/2-LL017) дефектоскопический



Введите число *
Спрашивает: Samariddin:

99645656+
Спрашивает: Николай:

Стоимость высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor
Спрашивает: Асия:

Добрый день! какая цена на товар: Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor, Артикул: 1026. Возможна ли доставка до Астаны или Алматы, Казахстан.


Введите число *

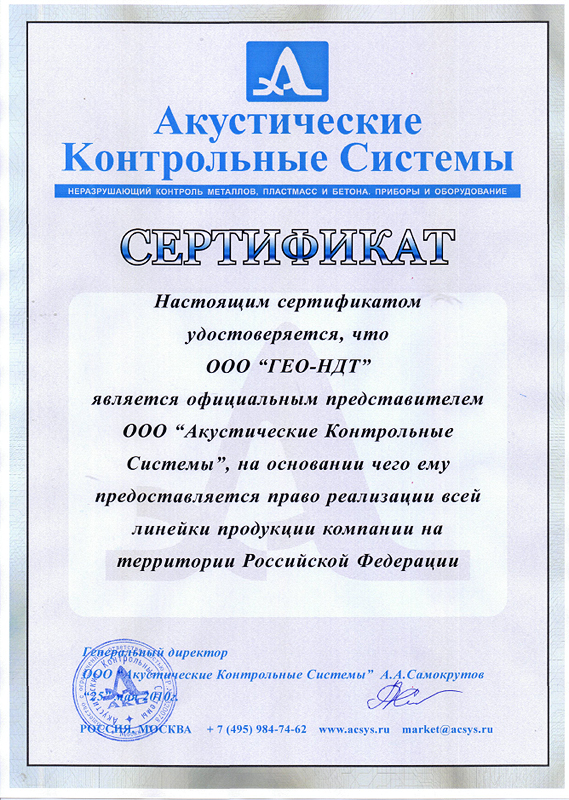

Сертификаты

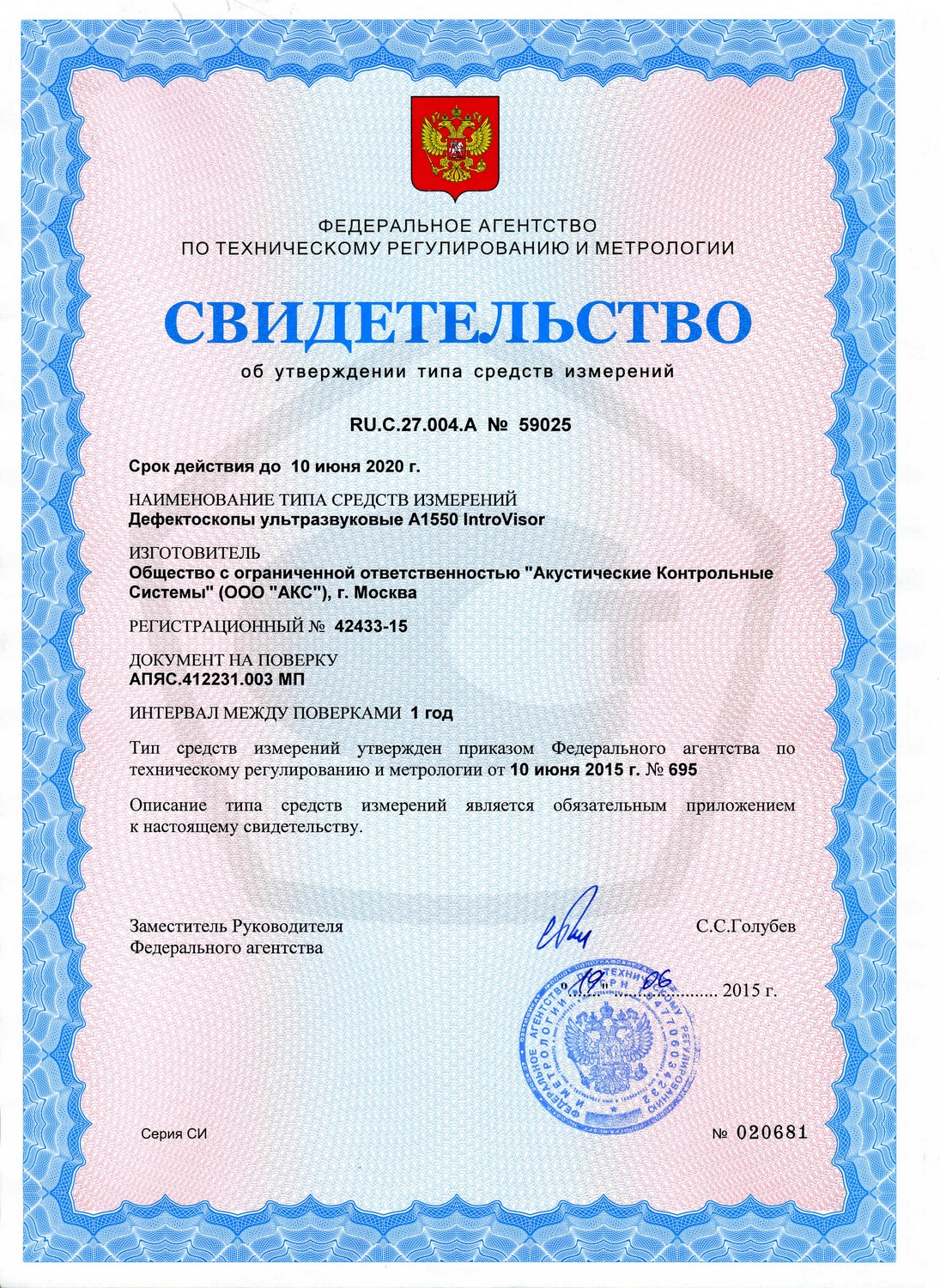

Свидетельство об утверждении типа средств измерения на А1550 Introvisor

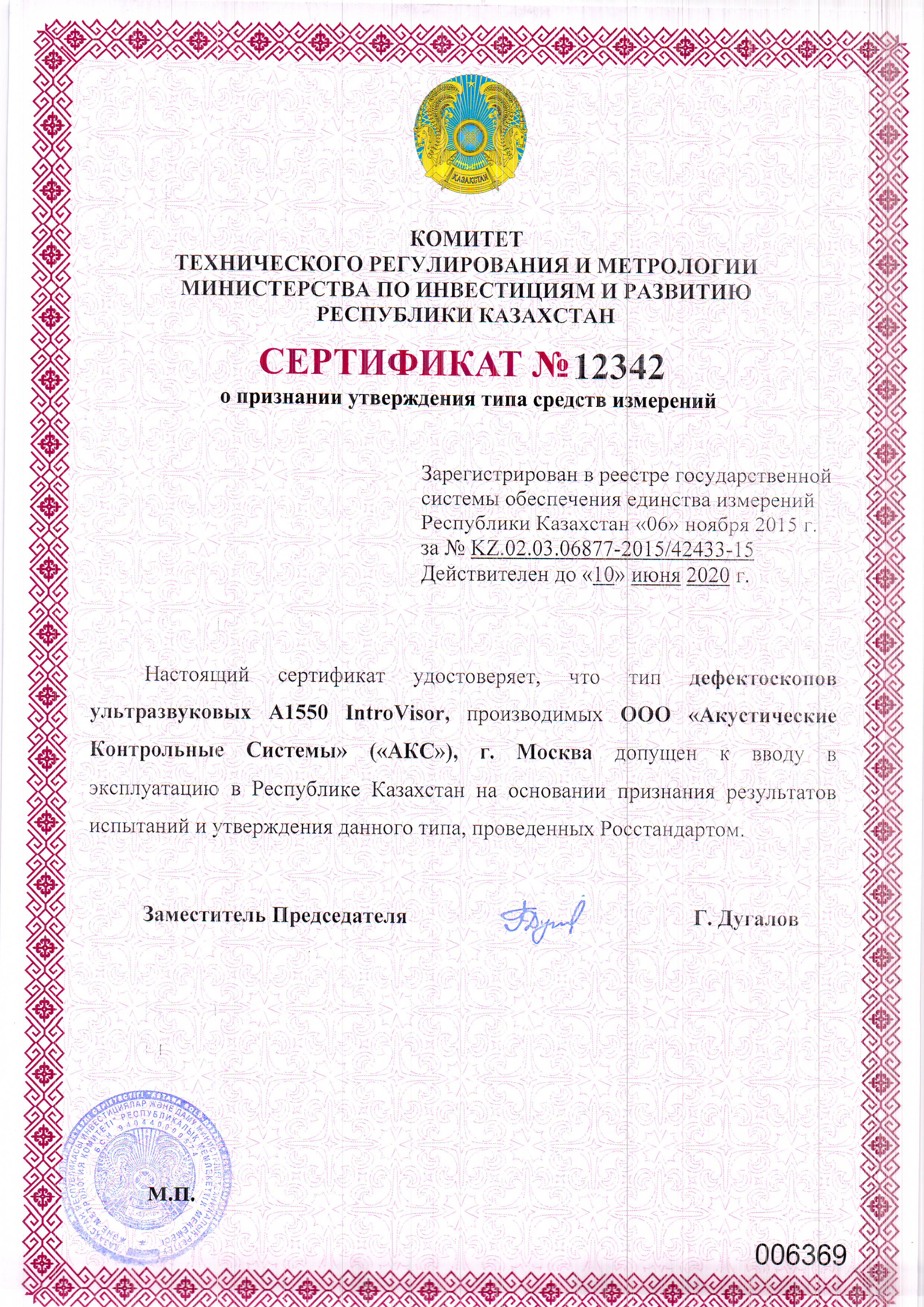

Сертификат об утверждении типа средств измерений в республике Казахстан А1550
