Ультразвуковой дефектоскоп УД2В-П46

Артикул: 62100, 62110, 62130

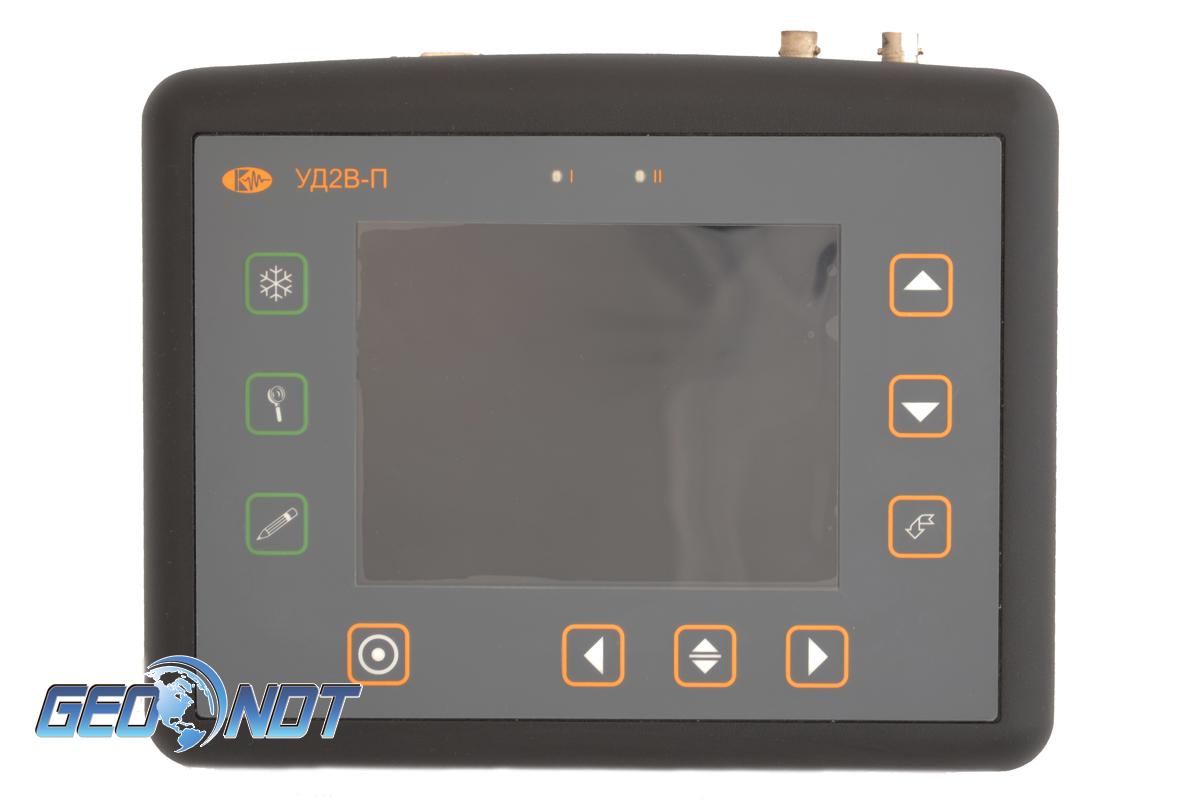

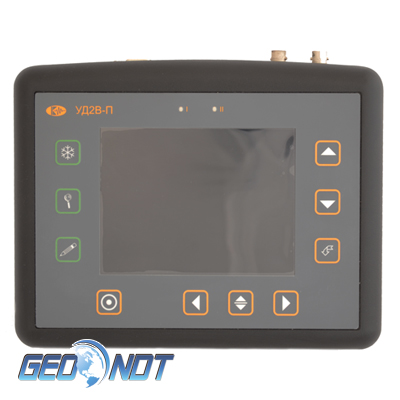

  • Ультразвуковой дефектоскоп УД2В-П46

    images/all/3/12/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УД2В-П46

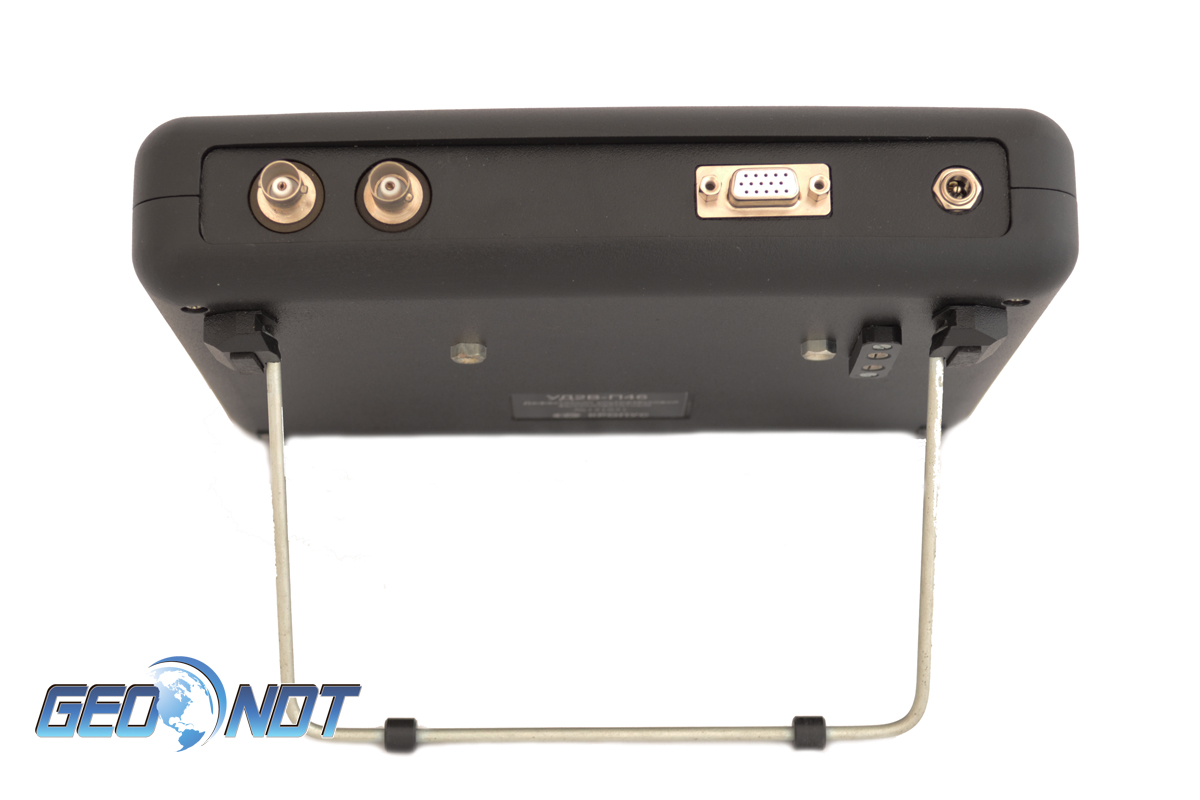

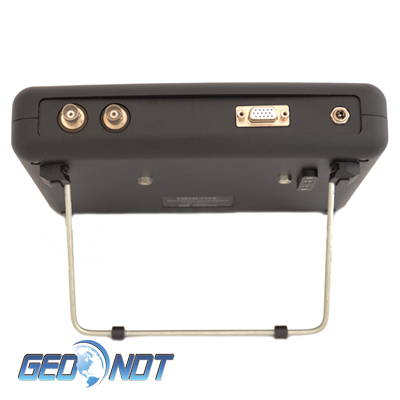

  • УД2В-П46, разъемы

    images/all/3/12/big/img_14.jpg

    УД2В-П46, разъемы

    УД2В-П46, разъемы

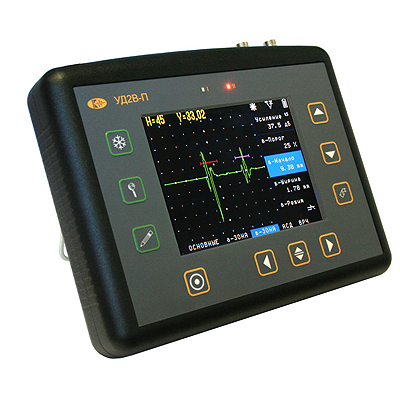

  • дефектоскоп УД2В-П46

    images/all/3/12/big/img_16.jpg

    1

    дефектоскоп УД2В-П46

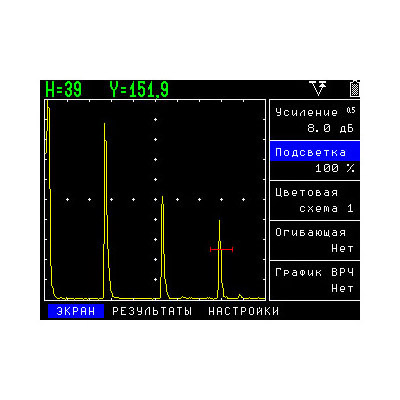

  • Экран ультразвукового дефектоскопа УД2В-П46

    images/all/3/12/big/img_18.jpg

    1

    Экран ультразвукового дефектоскопа УД2В-П46

снят с производства
ЗАМЕНА: УСД-46
Модификации:

В наличии!
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.99MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Обращаем Ваше внимание, что дефектоскопы УД2В-П46 с жидкокристаллическими (ЖКИ) и с электролюминесцентными (ЭЛД) дисплеями сняты с производства.

Модернизированный ультразвуковой дефектоскоп с TFT-дисплеем обычно в наличии на складе!

Поверка дефектоскопа входит в цену.



Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: дефектоскоп УД2
Модель: УД2В-П46
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов
Гарантия на дефектоскоп УД2В-П46: 36 месяцев.



Описание дефектоскопа УД2В-П46:



Ультразвуковой дефектоскоп УД2В-П46 с TFT-дисплеем выпускается взамен устаревших моделей с ЖКИ и ЭЛД-дисплеями. Новый высококонтрастный экран обновленного прибора имеет разрешение 320х240, легко читается под любым углом и работает при низких температурах. Прибор прост и удобен в использовании, оснащен функцией протоколирования результатов и портом USB для передачи данных на ПК.

Каждый протокол ультразвукового контроля состоит из:



  • А-сигнал,
  • огибающая максимум (если результат сохранен в этом режиме),
  • цифровое значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК),
  • все параметры работы прибора,
  • дата,время и имя результата, вводимого с клавиатуры прибора.



Результаты измерений можно посмотреть как на самом приборе, так и на ПК, с помошью специальной программы. С ее помощью можно автоматизировать обработку результатов контроля, разделив их по разным базам протоколов, а также создавать собственные протоколы ультразвуковой дефектоскопии с помощью конструктора.

УД2В-П46 допущен к применению в РФ и зарегистрирован в Государственном реестре средств измерений, аттестован в Госстандарте России.



Сертификаты и свидетельства на ультразвуковой дефектоскоп УД2В-П46:



  • Сертификат утверждения типа средства измерения на дефектоскоп
  • Сертификат утверждения типа на Украине
  • Сертификат утверждения типа в Республике Беларусь
  • Сертификат утверждения типа в Республике Казахстан

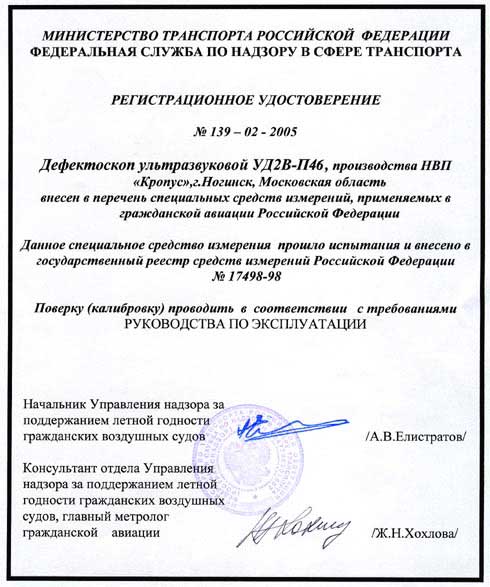

  • Свидетельство о внесении в реестр Гражданской Авиации
  • Сертификат соответствия Российского Речного Регистра
  • Свидетельство Госгортехнадзора
  • Акт испытаний РОСЭК
  • Заключение о применении в военной авиации
  • Сертификат соответствия Российского Морского Регистра



Возможности дефектоскопа УД2В-П46:



  • TFT экран, цветной и высококонтрастный, имеет 3 цветовых схемы, которые можно настраивать, позволяет работать при ярком солнце и имеет широкий угол обзора
  • Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс
  • Функция АРК с двумя дополнительными настраиваемыми кривыми.
  • Возможность измерять амплитуду дефектов относительно кривой АРК.
  • Функция огибающей максимума сигнала
  • Мощный генератор импульсов и высокая разрешающая способность приемного тракта
  • Одномоментное измерение амплитуды и координат положения максимума сигнала;
  • Одномоментное измерение расстояния по лучу и координат дефекта при заданном угле ввода преобразователя;
  • Функция записи огибающей максимума сигнала в зоне контроля;
  • Объемная память настроек дефектоскопа и результатов ультразвукового контроля.
  • Поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
  • Возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП



Используемый в ультразвуковом приборе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от режимов, которые применяются в аналогичных приборах других фирм. Чаще всего, это режим "Заморозки по пикам" ("Peak freezing"), когда ультразвуковой дефектоскоп записывает максимальное значение амплитуды сигнала в каждой точке развертки. Ну а метод, реализуемый в УД2В-П46, похволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.

С помощью данного режима можно получить график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном шве и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

В ультразвуковом дефектоскопе УД2В-П46 реализован принцип обработки сигнала, который позволяет пользователю работать с "замороженным" (статичным) изображением сигнала. Это позволяет сильно облегчить работу оператора. В отличие от обычных дефектоскопов прибор УД2В-П46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью, что позволяет оператору, найдя требуемый сигнал, зафиксировать его кнопкой "заморозки", освободив руки. После этого можно производить уже любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в А-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.



Технические характеристики ультразвукового дефектоскопа УД2В-П46:



Развертка мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей 1000 - 9999 м/с
Задержка от -0,5 мкс до 994.5 мкс
Задержка в призме 0 - 100 мкс с точностью 0,01 мкс
Демпфирование 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импеданс 50 ом / 600 Ом
Зондирующий импульс радиоимпульс,
амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов,
с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ до 800 Гц в режиме максимальной частоты;
специальный режим 40 Гц
Усилитель широкополосный 0.5-15 МГц (-6 дБ)
4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей 7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построениепо 10 точкам, регулируемая по высоте+
две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование положительная
или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка  компенсированная,
0 - 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне
развертки, уровни порогов задаются от 0 до 95% высоты экрана при
детектировании и от -95% до +95% при радиосигнале с шагом 1%,
индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы АСД дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах,
по фронту или по максимуму сигнала
Разрешающая способность 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного
частотного диапазона
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя,
измеренных по пику сигнала
Дисплей цветной TFT с регулируемой подсветкой,
115 х 85 мм; 320 х 240 точек
А-сигнал 80 mm x 70 мм; 220 x 200 точек
Память 100 настроек с А-сигналом и названием,
1000 (50 файлов по 25) протоколов контроля
Интерфейс USB
Разъемы преобразователей 2 СР50 / BNC
Аккумуляторы 4 NiMh размер "D"
Время работы до 12 часов от стандартных аккумуляторов "D" 10А/ч;
Питание внешний блок питания 220 В AC
Диапазон рабочих температур от -25°C до +55°C
Размер (В x Ш x Д) 170 мм x 225 мм x 45 мм
Вес 1.2 кг (электронный блок)
0.96 кг (снаряженный аккумуляторный отсек)



Комплекты поставки ультразвукового дефектоскопа УД2В-П46:

Базовый комплект поставки:



  • Электронный блок дефектоскопа УД2В-П46
  • Блок питания 220В/9В
  • Кабели СР50-Лемо 2 шт.
  • Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
  • Кабель RS232 для подключения к ПК
  • Программное обеспечение для ПК
  • Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски



Универсальный комплект поставки: базовый комплект + отсек аккумуляторный "D", комплект аккумуляторов D 9 А/ч - 4 шт., зарядное устройство, защитный чехол

Комплект для авиапредприятий: электронный блок УД2В-П46, блок питания 220В, кабели СР50-Лемо0 2 шт., комплект преобразователей 12 шт., отсек аккумуляторный "D", комплект аккумуляторов D 9А/ч, зарядное устройство, защитный чехол, кабель ВП45-RS232PC, программное обеспечение для PC + пакет UdReport Full Edition Avia + UdProbe, кейс для переноски.



Дополнительные принадлежности к дефектоскопу УД2В-П46:



  • Отсек для аккумуляторов размера "D"
  • Защитный чехол с поясным и шейным креплением
  • Комплект аккумуляторов NiMh размер "D" 9000 мA/ч
  • Универсальное зарядное устройство
  • Адаптер для подключения к USB порту ПК
  • УЗ преобразователи для различных применений
  • Стандартные образцы

*Технические характеристики и комплект поставки оборудования для ультразвукового контроля могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы УД2В-П46 по всей России курьерскими службами и транспортными компаниями.



Рекомендуем также посмотреть:



ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
Спрашивает: Роман:

Добрый день! Решили у Вас приобрести Ультразвуковой дефектоскоп УД2В-П46. Хотелось узнать проводите ли Вы обучение работе на нем при условии, что ни разу не сталкивались с подобным прибором?

ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

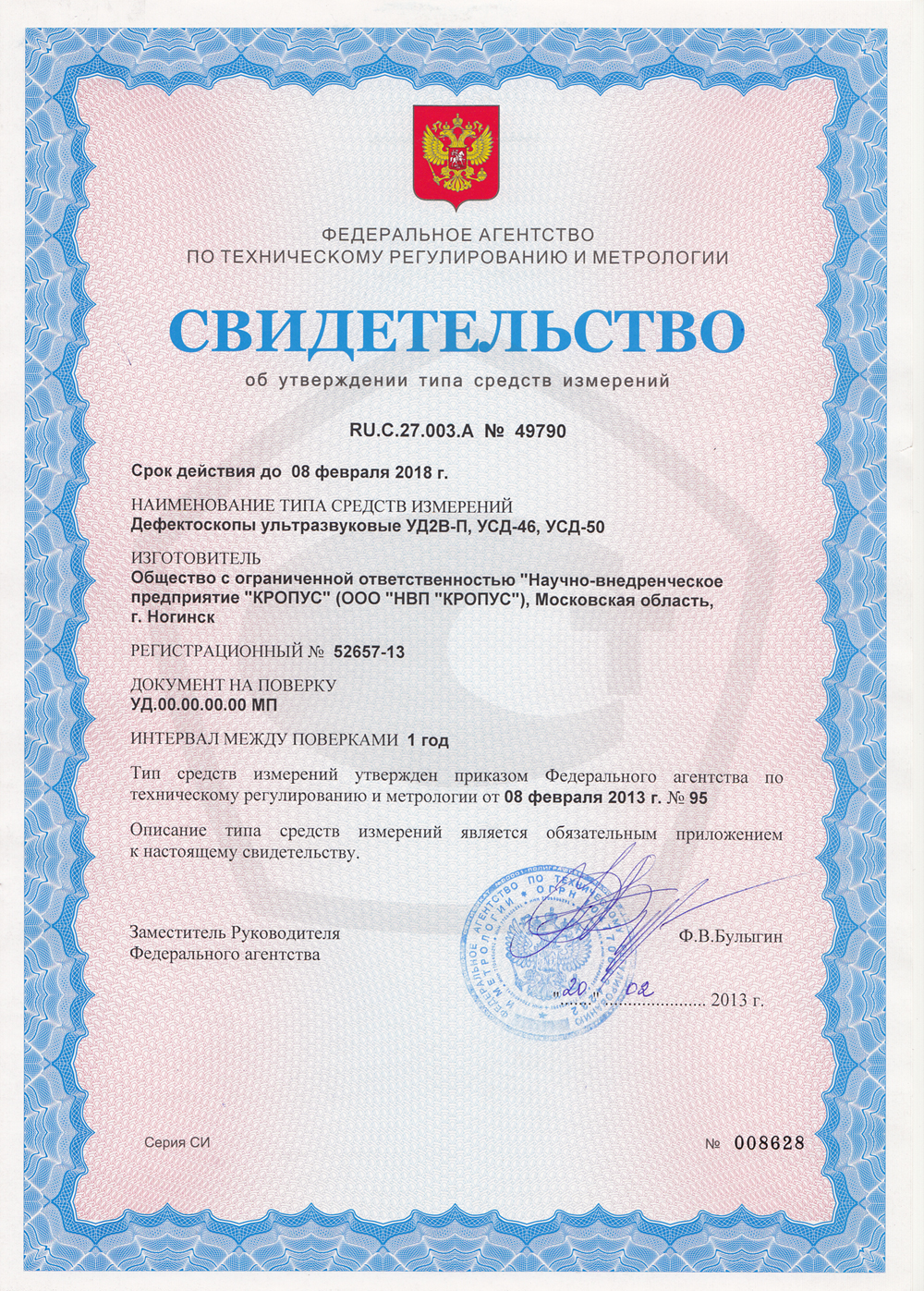

Сертификат утверждения типа средства измерения на дефектоскоп УД2В-П46

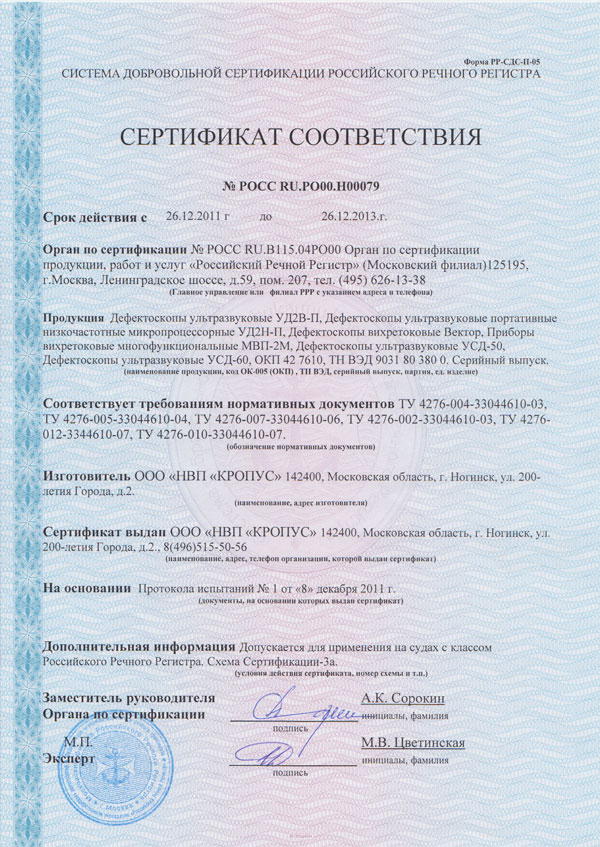

Сертификат соответствия Российского Речного Регистра УД2В-П46

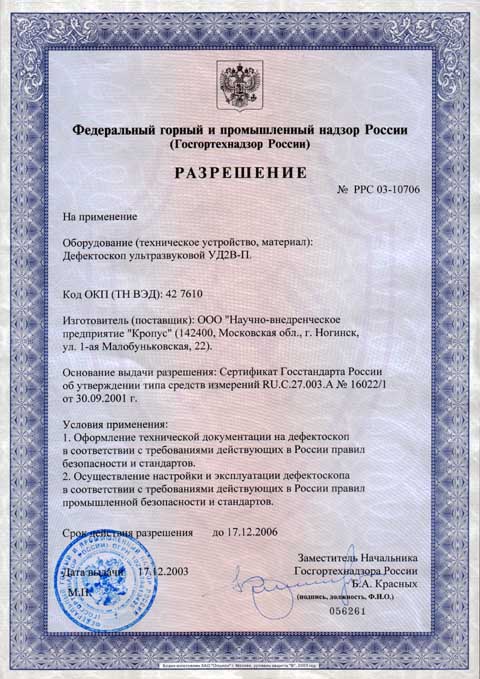

Свидетельство Госгортехнадзора УД2В-П46
Заключение о применении в военной авиации

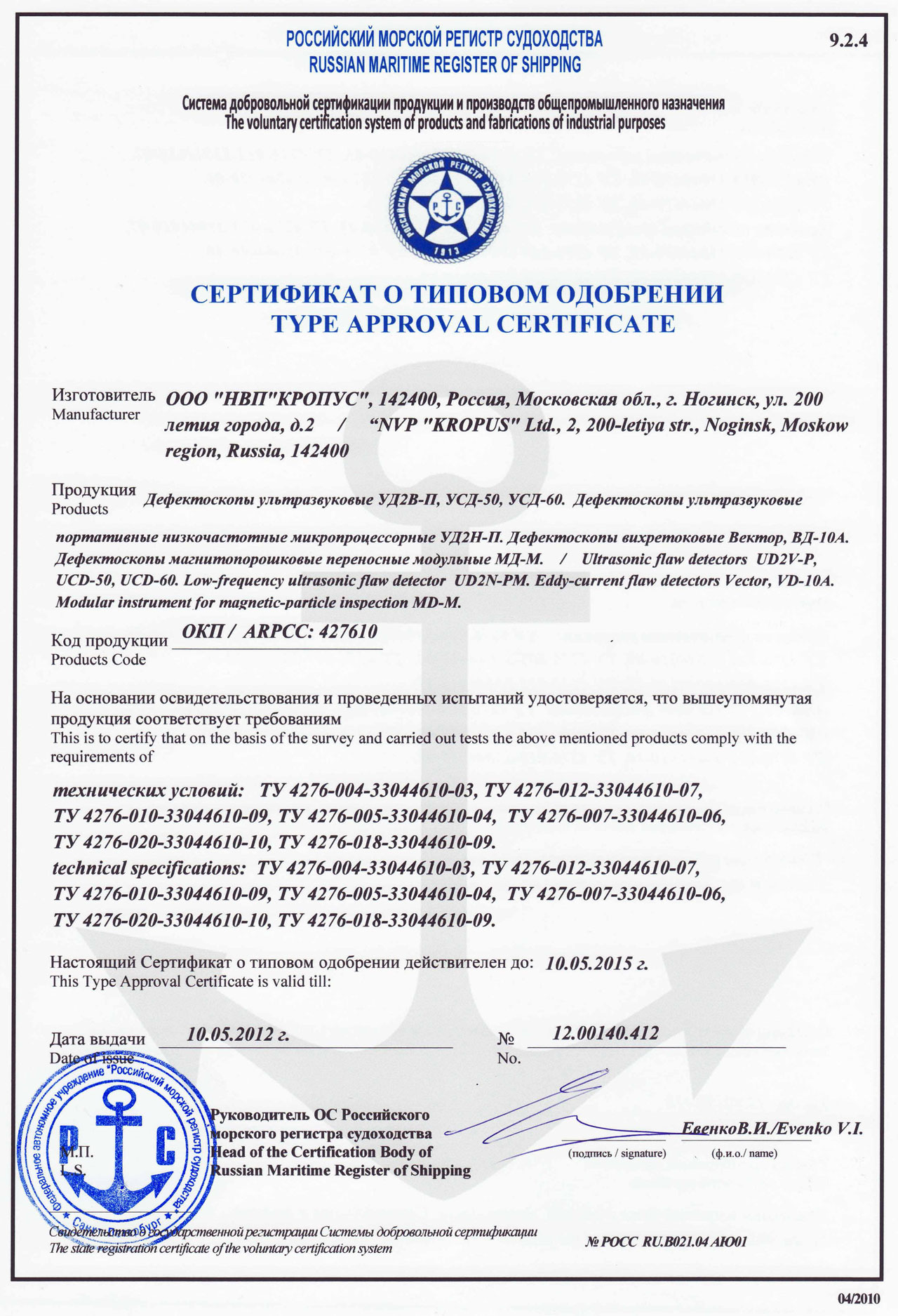

Сертификат соответствия Российского Морского Регистра
