Ультразвуковой дефектоскоп УД4-76

  • Ультразвуковой дефектоскоп УД4-76

    /images/all/3/57/big/img_5.jpg

    jijijij

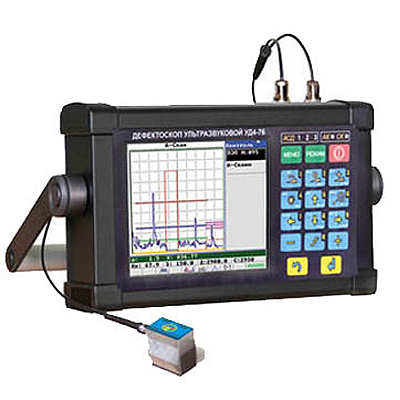

    Ультразвуковой дефектоскоп УД4-76
  • УД4-76

    /images/all/3/57/big/img_14.jpg

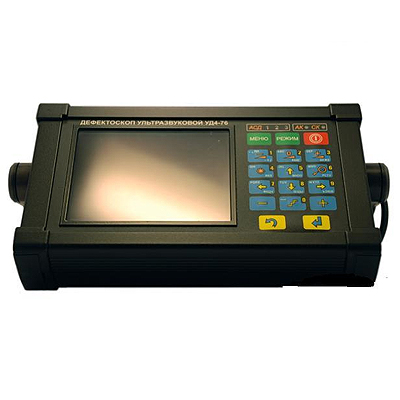

    УД4-76

    УД4-76
  • дефектоскоп УД4-76

    /images/all/3/57/big/img_16.jpg

    1

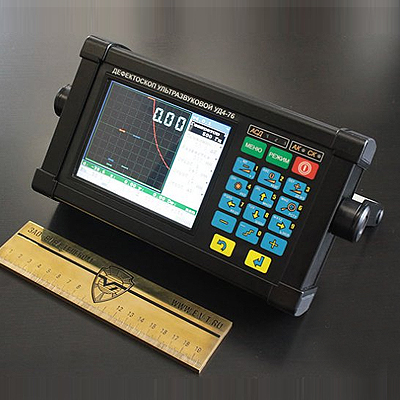

    дефектоскоп УД4-76
  • Пример использования дефектоскопа УД4-76

    /images/all/3/57/big/img_18.jpg

    1

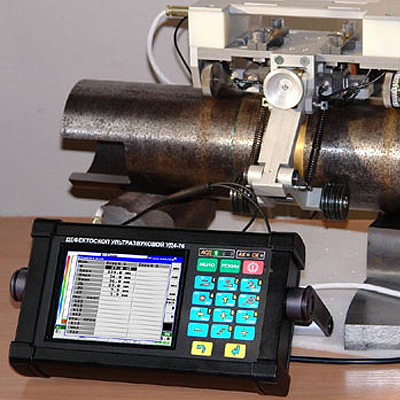

    Пример использования дефектоскопа УД4-76

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Промприбор


Страна производитель: Россия Россия

В наличии!
Бесплатная доставка
Гарантия: 1,5 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!



Тип оборудования: дефектоскоп ультразвуковой

Производитель дефектоскопов: Россия



Свидетельства и сертификаты:

- Свидетельство о внесении дефектоскопа УД4-76 в государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп УД4-76: 18 месяцев.



Назначение прибора:



Дефектоскоп УД4-76 предназначен для ручного и механизированного ультразвукового контроля материалов, заготовок, изделий и оборудования, съема и сохранения томограмм.



Ультразвуковой дефектоскоп-томограф общего назначения УД4-76, с большим высококонтрастным TFT дисплеем, применяется для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания. Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов.



Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.



Отличительные особенности ультразвукового дефектоскопа УД4-76:



  • работа с любыми типами пьезоэлектрических преобразователей;
  • измерение эквивалентных и условных размеров дефектов;
  • функция «толщиномер»;
  • развертки типа А-скан, В-скан;
  • синхронизация: внутренняя, внешняя, от датчика пути;
  • контроль скорости сканирования;
  • различные формы детектирования: РЧ / 2п.п. / +п.п. / -п.п.;
  • набор функций регулировки усиления, в том числе АРУ, ВРЧ;
  • интерфейс автоматической калибровки параметров ПЭП и объекта контроля;
  • несколько режимов работы с АРД диаграммами;
  • два независимых трехуровневых измерительных строба;
  • два дополнительных специальных строба;
  • возможность контроля акустического контакта;
  • система АСД по всем уровням стробов;
  • индикация АСД на ярких трехцветных светодиодах;
  • усовершенствованный режим пиковой кривой;
  • режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»);
  • построение спектра сигнала;
  • динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
  • разметка экрана по отражениям сигнала в объекте контроля;
  • возможность использования специального программного интерфейса;
  • возможность выбора структуры меню по двум схемам: «Пользователь» / «Эксперт»;
  • возможность создания голосовых комментариев ко всем типам сохраняемых данных;
  • большой высокоскоростной TFT дисплей;
  • сохранение и вызов настроек контроля;
  • связь с ПЭВМ через USB порт.



Основные технические характеристики ультразвукового дефектоскопа УД4-76:



Полоса пропускания приемного тракта, МГц 0,2 ÷ 20
Номинальные значения центральных частот полосовых фильтров, МГц 0,4; 1,25; 1,8; 2,5; 5; 10; 15
Номинальных значения частот повторения зондирующих импульсов, Гц / дискретность установки, Гц 30 ÷ 1000 / 1; 10; 100
Амплитуда зондирующего импульса генератора в режиме максимальной амплитуды / в режиме минимальной амплитуды, В не менее 200 / 20
Диапазон регулировки коэффициента усиления приёмного тракта, дБ / дискретность установки, дБ 0 ÷ 100 / 0,1; 0,5; 1; 10
Динамический диапазон сигналов наблюдаемых на экране, дБ не менее 20
Диапазон контроля наличия дефектов по стали, мм / дискретность установки, мм 1 ÷ 10 000 / 1; 10; 100
Диапазон измерения глубины залегания дефектов по стали, мм 0,5 ÷ 10 000
Диапазон измерений эквивалентного диаметра дефекта, мм 0,8 ÷ 20
Диапазон установки скорости распространения УЗК, м/с / дискретность установки, м/с 1 000 ÷ 15 000 / 1; 10; 100; 1000
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) / дискретность установки от 0 до 90 / 0,1; 1,0; 10,0
Диапазон установки задержки развертки относительно импульса возбуждения, мм / дискретность установки, мм от 0 до 10 000 / 1; 10; 100; 1000
Диапазон установки длительности задержки измерительного строба, мм / дискретность установки, мм от 1 до 10 000 / 1; 10; 100; 1000
Диапазон установки порога АСД (высоты уровней измерительного строба):
- браковочный уровень (красный уровень строба), дБ / дискретность установки, дБ минус 34 - плюс 6 дБ / 0,1; 1 10
- контрольный уровень (синий уровень строба) , дБ / дискретность установки, дБ минус 34 - плюс 6 дБ, / 0,1; 1; 10
- поисковый уровень (зеленый уровень строба) , дБ / дискретность установки, дБ; минус 34 - плюс 6 дБ, / 0,1; 1; 10
Диапазон установки линейной компенсированной отсечки / дискретность установки от 0 до 80 % высоты экрана / 1 %.
Количество запоминаемых программ настройки дефектоскопа не менее 100
Количество запоминаемых изображений развертки (А-Скан изображений) не менее 100
Количество запоминаемых измеренных значений глубины (координат) не менее 150 000
Количество запоминаемых томограмм (Б-Скан изображений) ограничено объемом встроенной карты памяти
Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП, кабелей и футляра), кг не более 3,5
Электрическое питание дефектоскопа встроенная аккумуляторная батарея 12 В
  Сеть переменного тока 220В, 50 Гц
Емкость встроенной аккумуляторной батареи 4500 мА/час



Комплект поставки прибора:



  • Дефектоскоп УД4-76 - 1 шт.;
  • Пьезоэлектрические преобразователи (типы по требованию) - 5 шт.;
  • Кабель соединительный (ПЭП/электронный блок) - 3 шт. (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП);
  • Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.;
  • Кабель синхронизации входной - 1 шт. (Поставляется по отдельному заказу потребителя);
  • Кабель синхронизации выходной - 1 шт. (Поставляется по отдельному заказу потребителя);
  • Устройство зарядное АЗУ-2М - 1 шт.;
  • Аккумуляторный блок питания - 1 шт.;
  • Сетевой блок питания БП-2 1 шт. (Поставляется по отдельному заказу потребителя);
  • Головные телефоны с микрофоном - 1 шт. (поставляются по отдельному заказу потребителя);
  • Сканирующее устройство РСП-4 1 шт. (Поставляется по отдельному заказу потребителя);
  • Руководство по эксплуатации УД4-76.23535778.04.01.06РЭ - 1 экз.;
  • Руководство по эксплуатации АЗУ-2.14327992РЭ - 1 экз.;
  • Программное обеспечение для обработки результатов контроля на ПЭВМ - 1 шт.;
  • Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ - 1 экз.;
  • Чехол для электронного блока дефектоскопа УД4-76 - 1 шт.;
  • Кейс для запасных частей и принадлежностей - 1 шт.



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Введите число *
Спрашивает: Гиёс:

Прошу выслать коммерческое предложение Ультразвукового дефектоскопа УД4-76 которая отвечает правилам ПР НК В.2, указать цену, срок доставки. Ответ нужен срочно.
Спрашивает: Арсений:

Прошу выслать коммерческое предложение Ультразвукового дефектоскопа УД4-76 TOFD со стоимость обучения работы на приборе.


Введите число *
Сертификаты

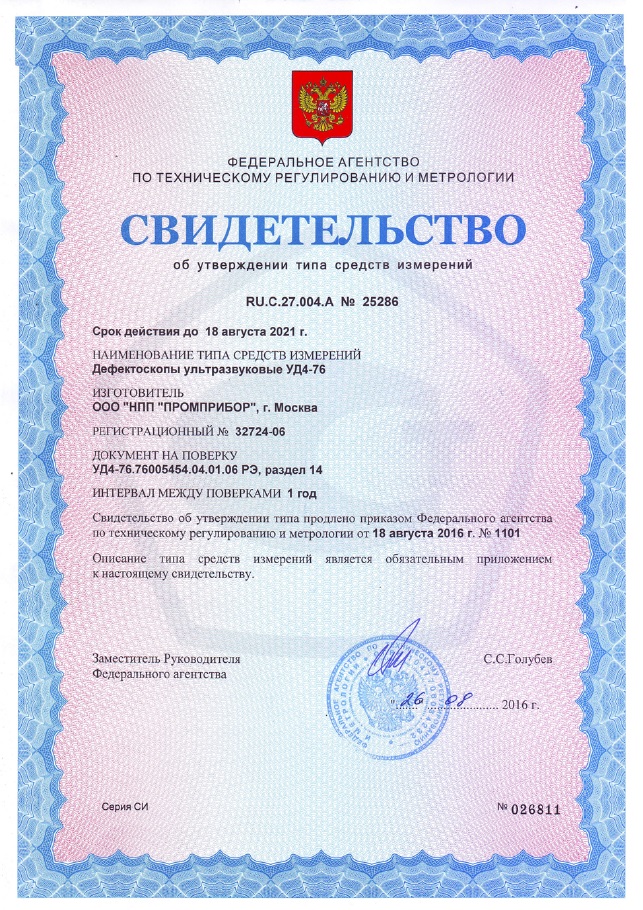

Свидетельство об утверждении типа средств измерений на дефектоскопы ультразвуковые УД4-76
