Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

  • Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

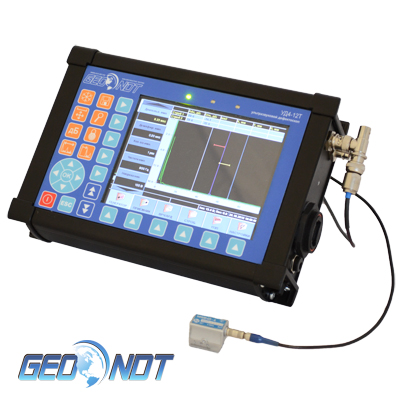

    images/all/3/14985/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УД4-12Т в комплекте К7
  • Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

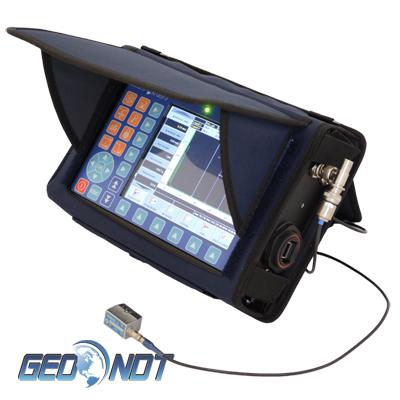

    images/all/3/14985/big/img_14.jpg

    Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

    Ультразвуковой дефектоскоп УД4-12Т в комплекте К7
  • Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

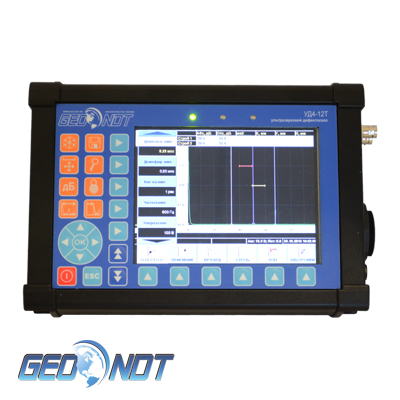

    images/all/3/14985/big/img_16.jpg

    1

    Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

ЦЕНА: 420 800 руб.

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
ГЕО-НДТ


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

Производитель: ГЕО-НДТ

Гарантия на прибор УД4-12Т: 3 года

Прибор УД4-12Т внесен в Госреестр СИ.



Описание дефектоскопа УД4-12Т:

Ультразвуковой дефектоскоп УД4-12Т должен позволять получать и отображать на экране непосредственно в цифровом виде следующую информацию:

  • максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
  • глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
  • расстояние (R) до отражателя по оси ультразвукового пучка (мм);
  • расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
  • время (t) прохождения ультразвука в призме преобразователя (мкс);
  • ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
  • расстояние между импульсами на любом уровне от максимума в мм или мкс;
  • условную высоту отражателя (ширину огибающей) в мм или мкс;
  • расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
  • ширину каждого строба в мм или мкс;
  • амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
  • амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
  • скорость любых волн в объекте контроля в м/сек;
  • толщину объектов контроля в мм (или мкс).



Кроме того, имеются следующие функциональные возможности:

  • замораживать изображение на экране, измерять его характеристики и при необходимости запоминать;
  • визуальный количественный амплитудный анализ всех сигналов видимых на развертке;
  • оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом;
  • строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов;
  • измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог;
  • построение АРД – посредством программы «АРД – Универсал» версия 3.1



Технические характеристики:

Диапазон частот ультразвуковых колебаний дефектоскопов, МГц

0,3 … 10,0

Диапазон измерений глубины и координат залегания дефектов (по стали), мм

1 … 6000

Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм,

± (0,1 + 0,005H),

где H - численное значение измеренной глубины залегания дефекта

Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм

± (0,2 + 0,01X),

± (0,2 + 0,01Y),

где X, Y – численные значения измеренных координат дефекта



Диапазон измерений толщины изделий, мм

0,5 … 6000,0

Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм,

± (0,1 + 0,005h),

где h- численное значение измеренной толщины изделия

Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, %

± 15

Диапазон измерений отношения амплитуд УЗК сигналов, дБ

0 … 80

Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ

± (0,2 + 0,03N),

где N – величина измеренного отношения амплитуд сигналов

Электрическое питание осуществляется от:



- аккумуляторной батареи напряжением, В

12

- сети переменного тока напряжением, В

220 ± 22

Габаритные размеры, не более, мм

250х170х55

Размер рабочего поля экрана,  мм.

130х93

Дискретность экрана, точек.

640х480

Масса, не более, кг

2,1



Требования к прибору:

- Связь с компьютером по сети Ethernet

- Регулировка зондирующего импульса от 10нс с шагом 10нс

- Наличие функции электронного демпфирования сигнала с шагом 10нс

- Количество зондирующих импульсов в пакете – до 6



Комплект поставки:

Преобразователи:

  • П111 – 10,0 – Ø8 – 1шт.
  • П111 – 5,0 – Ø12 – 1шт.
  • П111 – 2,5 – Ø12 – 1шт.
  • П111 – 1,8 (2,0) – Ø20 – 1шт.
  • П121 – 5,0 – 70 - 4шт
  • П121 – 2,5 – 50 – 4шт
  • П121 – 5,0 – 65 – 4шт
  • П121 – 1,8 – 40 - 4шт



Образцы:

  • СО-1 – 1шт.
  • СО-2 – 1шт.
  • СО-3 – 1шт.
  • V2 – 1шт.



НО АГ3:

  • НО АГ3 трубный 159х6мм – 1шт.
  • НО АГ3 трубный  114х8мм – 1шт.
  • НО АГ3 10 мм – 1шт.
  • НО АГ3 12 мм – 1шт.
  • НО АГ3 16 мм – 1шт.
