Ультразвуковой дефектоскоп Zetec DYNARAY

  • Ультразвуковой дефектоскоп Zetec DYNARAY

    /images/all/3/15206/big/img_5.jpg

    jijijij

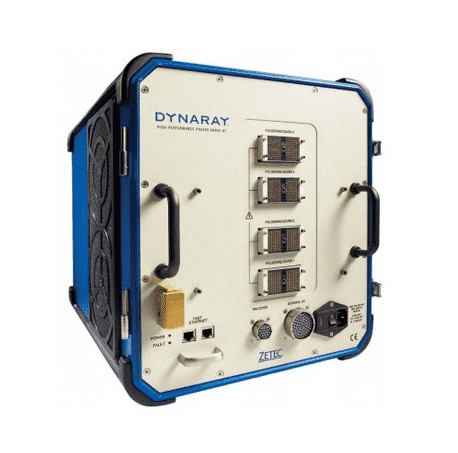

    Ультразвуковой дефектоскоп Zetec DYNARAY

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Zetec



Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Zetec
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание дефектоскопа DYNARAY:

Уникальная стационарная ультразвуковая система контроля на фазированных решетках. Мощнейшая дефектоскопическая система поддерживает одновременно до 256 каналов в режиме PR и до 512 каналов в целом, это позволяет реализовать все преимущества существующих и разрабатываемых 2D датчиков. Управление сбором и анализом данных системы DYNARY выполняется новым ПО Ultravision 3 с высокой эффективностью. Программа позволяет работать с трехмерными моделями объектов контроля и накладывать результаты контроля на 3D-модель для большей наглядности отчета и представления. UltraVision 3 может также рассчитать и создать оптимизированный акустический луч на поверхности сложной формы.



Компания Zetec бесспорный лидер среди поставщиков оборудования для УЗК методом фазированной решетки для энергетической промышленности. DYNARAY это революция в инспекции и безопасности атомных электростанций по всему миру: контроль сварных соединений труб из углеродистой и нержавеющей стали (t = 50 мм), «взамен радиографии», с целью обнаружения поперечных и продольных дефектов. Время контроля всего сварного соединения с помощью ультразвукового дефектоскопа — менее 15 минут!



Применение решеток в форме двумерных матриц с достаточным количеством элементов позволяет получить необходимую управляемость луча в обеих плоскостях и достаточную активную апертуру (акустическую энергию) для эффективного обнаружения различно ориентированных трещин.



Для сравнения: типичное время контроля обыкновенным УЗК — 6 часов, типичное время контроля с использованием 3-х преобразователей ФР — 2 часа. Дефектоскопические системы DYNARAY предлагают превосходные возможности инспекций на шероховатых и волнистых поверхностях.



Полный пакет для управления УЗК и контроля методом фазированной решетки, позволяющий:

  • Создавать преобразователи
  • Разрабатывать методы контроля
  • Оценивать охват и возможности контроля
  • Собирать данные
  • Анализировать данные
  • Создавать отчеты



Технические характеристики:



Размеры 394×366×470 мм
Вес 32 кг
Количество ФР каналов От 256/256 до 128/512
Полоса пропускания 0,25–25 МГц
Напряжение импульса 200 В на элемент
Количество УЗ каналов 16
Тип скана Линейный/секторный
Разрешение АЦП 8/16 бит
Периферия Клавиатура, мышь, принтер
Частота дискретизации 100 МГц
Внешний монитор ПК
Фильтры НЧ, ВЧ, полосовой
