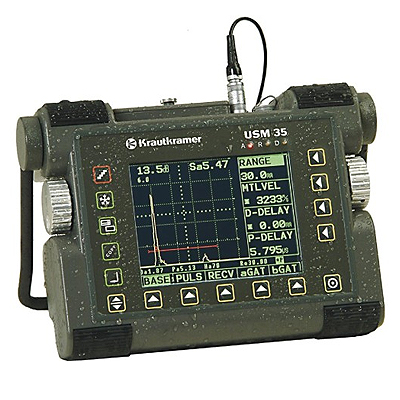

Ультразвуковой дефектоскоп USM 35

  • Ультразвуковой дефектоскоп USM 35

    images/all/3/204/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп USM 35

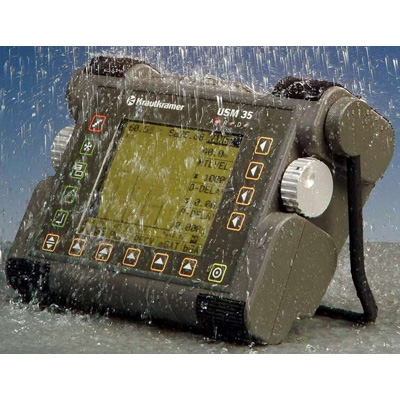

  • Ультразвуковой дефектоскоп USM 35 под воздействием воды

    images/all/3/204/big/img_14.jpg

    Ультразвуковой дефектоскоп USM 35 под воздействием воды

    Ультразвуковой дефектоскоп USM 35 под воздействием воды

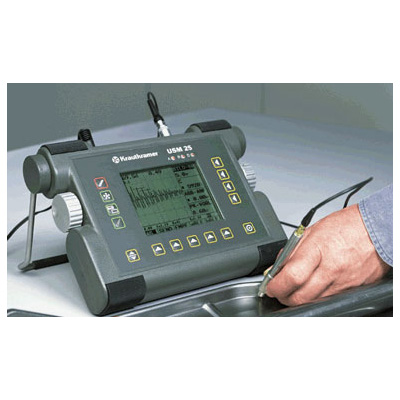

  • Пример использования ультразвукового дефектоскопа USM 35

    images/all/3/204/big/img_16.jpg

    1

    Пример использования ультразвукового дефектоскопа USM 35

снят с производства

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Krautkramer


Страна производитель: Германия Германия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Внимание! Прибор снят с производства!

В качестве аналога можно использовать дефектоскоп USM 35X

Ультразвуковой дефектоскоп USM 35

USM 35 - это универсальный процессорный ультразвуковой дефектоскоп с измерением координат дефектов (глубина залегания и расстояние по поверхности изделия до проекции дефекта на поверхность при работе с наклонными преобразователями), диапазон калибровки по лучу до 9999 мм (продольные волны).

Новое стандартное исполнение портативного ультразвукового дефектоскопа USM 35 производства GE Inspection Technologies теперь имеет прочный пыле-брызго-защищенный корпус (IP66).

Ультразвуковой дефектоскоп USM 35 – это улучшенный аналог дефектоскопа USM 25 производства фирмы Крауткрамер (Krautkramer), одного из производителей самых надежных в мире приборов для неразрушающего контроля и технической диагностики.

Ультразвуковой дефектоскоп USM 35 имеет Сертификат Федерального агентства по техническому регулированию и метрологии об утверждении типа средств измерений № 23523, действителен до 01.04.2011 г.

Использование цветного индикатора позволяет путем смены цвета изображения сигналов отобразить способ выявления дефектов - прямым или отраженным лучем (патент фирмы Krautkramer Ultrasonic Systems). Применение цветного индикатора также позволило:

· улучшить подсветку индикатора в соответствии с условиями освещенности на месте проведения контроля;

· ввести различные цвета для стробирующих импульсов АСД для их лучшего распознавания;

· обеспечить лучшую индикацию кривой браковочного уровня из семейства АРД-диаграмм;

· повысить четкость выделения картины эхо-сигналов при использовании метода наложения сигналов или сравнении отдельных эхо-импульсов

Отличительные особенности ультразвукового дефектоскопа USM 35X:

· Эргономичный пыле-брызгозащищенный прочный пластиковый корпус со встроенной ручкой-опорой;

· ЖК-дисплей высокой контрастности с большим углом обзора и беспараллаксной электронной сеткой;

· Автономное питание от литиевых батарей, время работы до 14 часов;

· Фольговая клавиатура для выбора меню и функций;

· Вращающиеся ручки для регулировки чувствительности и задания значения функций.

В дефектоскопе USM 35 расширены возможности автономного питания за счет применения литиевых батарей, что позволило увеличить время работы от комплекта батарей до 10-ти часов.

Варианты исполнения ультразвуковых дефектоскопов USM 35X:

· Ультразвуковой дефектоскоп USM 35X – стандартное исполнение

· Ультразвуковой дефектоскоп USM 35X DAC – исполнение с возможностью построения АРК и ВРЧ

· Ультразвуковой дефектоскоп USM 35X S - исполнение с возможностью построения АРК, ВРЧ и электронными АРД шкалами для 24-х типов преобразователей.

Технические характеристики ультразвукового дефектоскопа USM 35:

Частотный диапазон:

0,2 - 1МГц; 0,5 - 4 МГц; 0,8 - 8 МГц; 2 - 20 МГц;

Диапазон калибровки по раастоянию:

мин. 0 - 0,5 мм +10%; 0 - 9999 м +10% (для диапазона 0,2 - 1 МГц и 0,5 - 4 МГц); 0 - 1400 мм +10% (для диапазона 0,8 - 8 Мгц и 2 - 20 МГц)

Скорость звука:

1000 - 15000 м/с, регулируется с шагом 1 м/с

Регулировка усиления:

0 - 110 дБ ступенями 0,5/1/2/6/12 дБ, плавная регулировка.Положение 0 - блокировка изменения усиления

Отсечка:

линейная, компенсированная, с шагом 1%

АСД:

2 независимых стробирующих импульса

Оценка параметров эхо-сигналов:

измерение пути и разницы в расстояних, глубины залегания и расстояния до проекции дефекта на поверхность; измерение амплитуды эхо-сигнала в % от высоты экрана, в дБ относительно АРК (USM 35X DAC), в дБ относительно АРД или как экв. диаметр дискового отражателя (USM 35 XS)

Дисплей:

цветной ЖК ТФТ дисплей, 116 мм х 87 мм, размер изображения сигналов 116 мм х 80 мм (320х320 пикс.)

Выходные сигналы:

RS 232, двухсторонний; синхронизация, срабатывание АСД, напряжение, пропорциональное амплитуде сигнала и расстоянию по лучу

Встроенная память:

800 блоков параметров настройки, вкл. А-развертку, описание (заключение), каталог

Питание:

литиевые батареи, 6 никель-кадмиевых, металл-гидридных аккумуляторов; сеть переменного тока 85 - 265 В от входящего в комплект блока питания

Время работы от батарей:

14 часов от литиевых батарей (6,6 А/ч); около 3 часов от металл-гидридных аккумуляторов (3 А/ч)

Размеры:

100 мм х 255 мм х 177 мм (В х Ш х Г)

Масса:

2,2 кг с аккумуляторами

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
Спрашивает: Алдияр:

Дефектоскоп Krautkramer USM 35 цена ?

ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

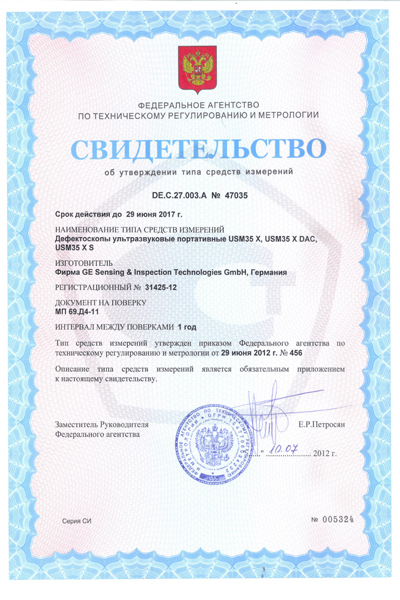

Свидетельство об утверждении типа средств измерения
