Корреляционный течеискатель Искор-210

  • Корреляционный течеискатель Искор-210

    /images/all/3/17860/big/img_5.jpg

    jijijij

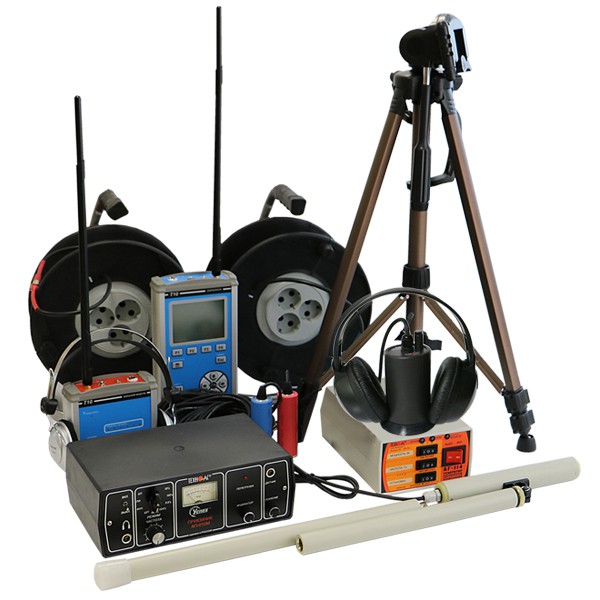

    Корреляционный течеискатель Искор-210

ЦЕНА: 395 370 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00009237
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Корреляционный течеискатель

Производитель: Техно-АС

Модель: Искор-210

Гарантия: 1 год



Описание течеискателя Искор-210:

Назначение:

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки подземных коммуникаций.
  • Уточнение места утечки акустическим течеискателем.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
  • Поиск места повреждения силового кабеля индукционным и акустическим методами



Рекомендуемые области применения:

  • Теплосети
  • Водоканал
  • Продуктопроводы



Выполняемые функции Искор-210:

  • Поиск места разгерметизации трубопровода корреляционным и акустическим методами
  • Поиск подземных коммуникаций (кабели, трубопроводы)



Основные преимущества корреляционного течеискателя Искор-210:

  • наличие радиоканалов;
  • высокая помехозащищенность;
  • оперативность и скорость расчетов;
  • ударозащищенные водонепроницаемые датчики;
  • малые габариты и вес;
  • высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
  • проведение трассировки подземных коммуникаций в активном режиме от генератора



Применение Искор-210:

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления



Технические характеристики течеискателя Искор-210:

Корреляционный течеискатель

ПараметрЗначение
Диапазоны: (при скорости звука 1300м/сек) 100, 250, 500, 1000, 2000 м
Точность 0,1% от диапазона
Диаметр контролируемого трубопровода, мм 25...800
Дальность радиосвязи, м до 200
Минимальное давление в трубопроводе, кг/см2 1,5
Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц 60 ... 5000
Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем 2,4 ГГц
Температура окружающей среды, ºС -20 ... +40
Дисплей Графический, LCD, 320х240 точек
Корпус IP42
Размеры 125х227х45 мм
Масса 1,0 кг



Приемник АП-010М

ПараметрЗначение
Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления по звуковому тракту, дБ 35
Напряжение питания, В
Тип элементов питания
9+1-2,5
6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт 100
Потребляемая мощность, не более, Вт 0,9
Габаритные размеры прибора, не более, мм 250х90х150
Масса, не более, кг 1,2



Генератор АГ-114

ПараметрЗначение
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт 5, 10, 20
Усилитель мощности CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц 512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
Питание 1 аккум. 12В/2,2 Ач
Габаритные размеры электронного блока, не более, мм 190х140х80
Вес генератора в чехле, не более, кг 2,5



Акустический датчик АД-240

ПараметрЗначение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95



Электромагнитный датчик ЭМД-227М

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 8928, 1024, 512 Гц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Индуктивная антенна ИЭМ-301.2

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Комплект поставки Искор-210:

  • Корреляционный течеискатель (ВУ)
  • Внешний модуль
  • Датчик
  • Антенна
  • Удлинитель сигнального провода на катушках (25 м)
  • Штатив
  • Сетевой адаптер
  • Аккумуляторные батареи
  • Приемник "АП-010М"



  • Генератор "АГ-114"
  • Электромагнитный датчик "ЭМД-227М"
  • Комплект акустического датчика “АД-240”



  • Индукционная антенна "ИЭМ-301.2"
  • Головные телефоны
  • Батарейки для приемника
  • Источник питания для генератора
  • Кабель для подключения внешнего аккумулятора для генератора



  • Кабель для подключения нагрузки
  • Контакт магнитный
  • Штырь заземления
  • Кабель с крокодилами
  • Транспортные сумки
  • Руководство по эксплуатации
  • Паспорт
