Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)

  • Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)

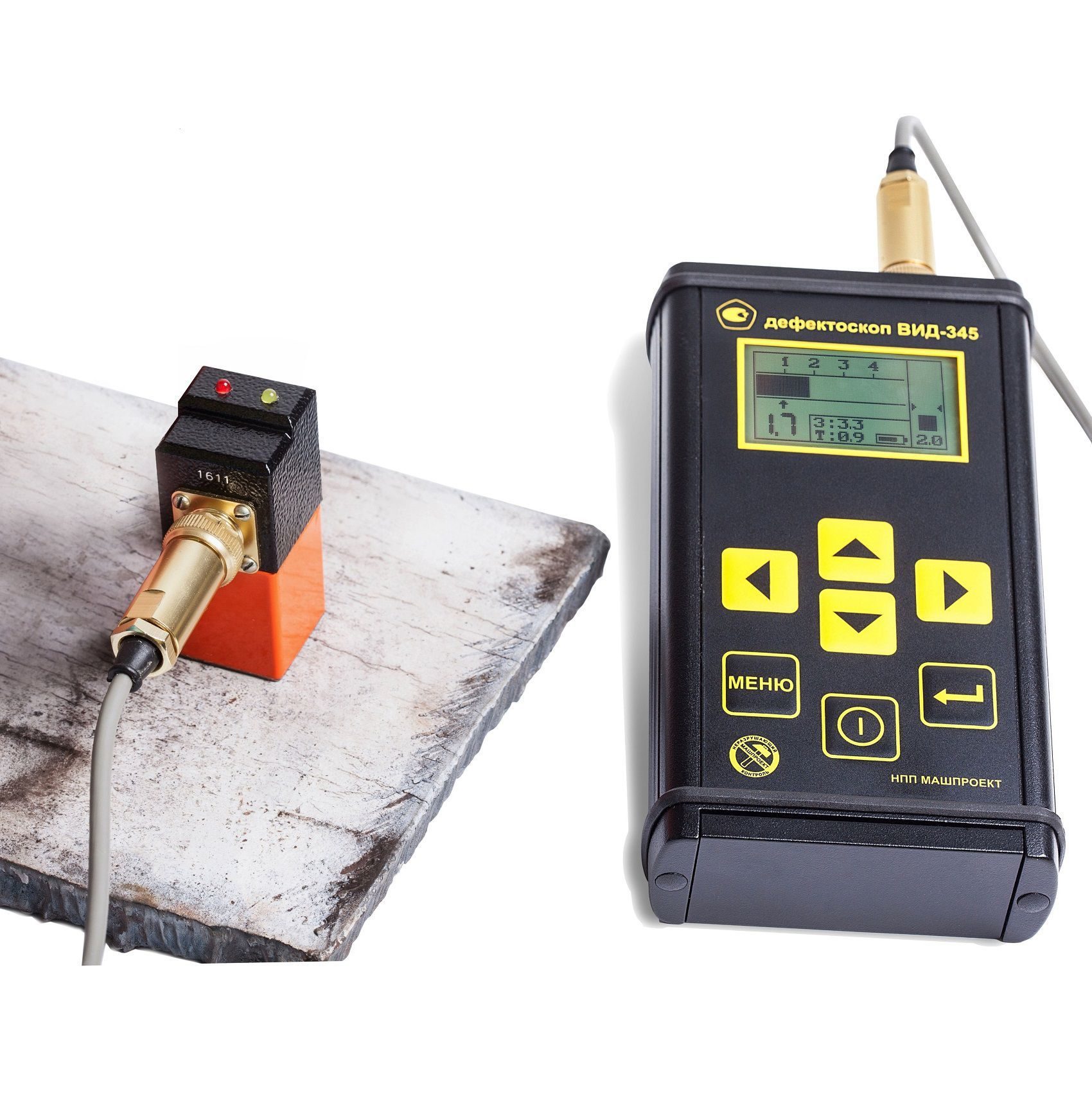

    /images/all/3/18771/big/img_5.jpg

    jijijij

    Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)
  • Дефектоскоп портативный ВИД-345

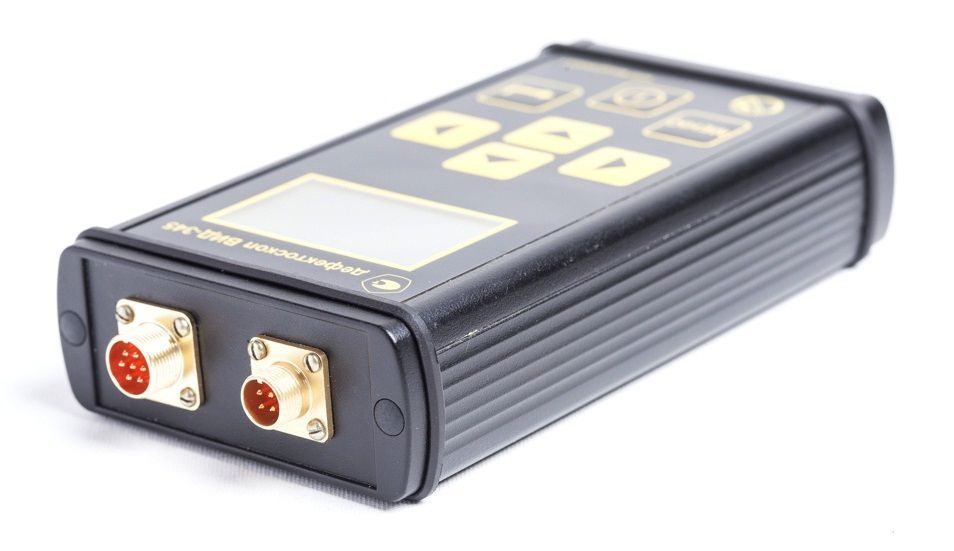

    /images/all/3/18771/big/img_14.jpg

    Дефектоскоп портативный ВИД-345

    Дефектоскоп портативный ВИД-345
  • Дефектоскоп портативный ВИД-345

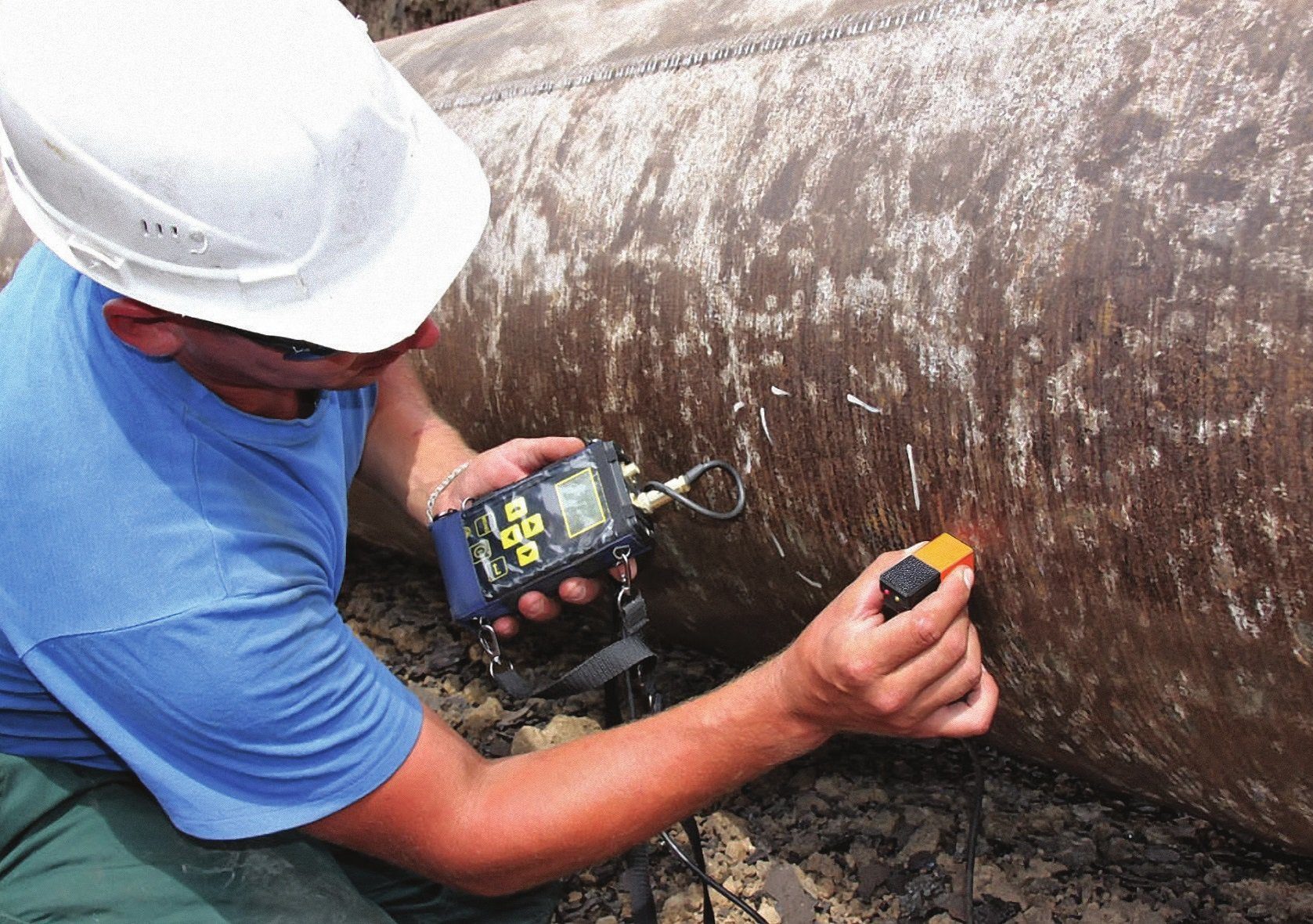

    /images/all/3/18771/big/img_16.jpg

    1

    Дефектоскоп портативный ВИД-345
  • Дефектоскоп портативный ВИД-345

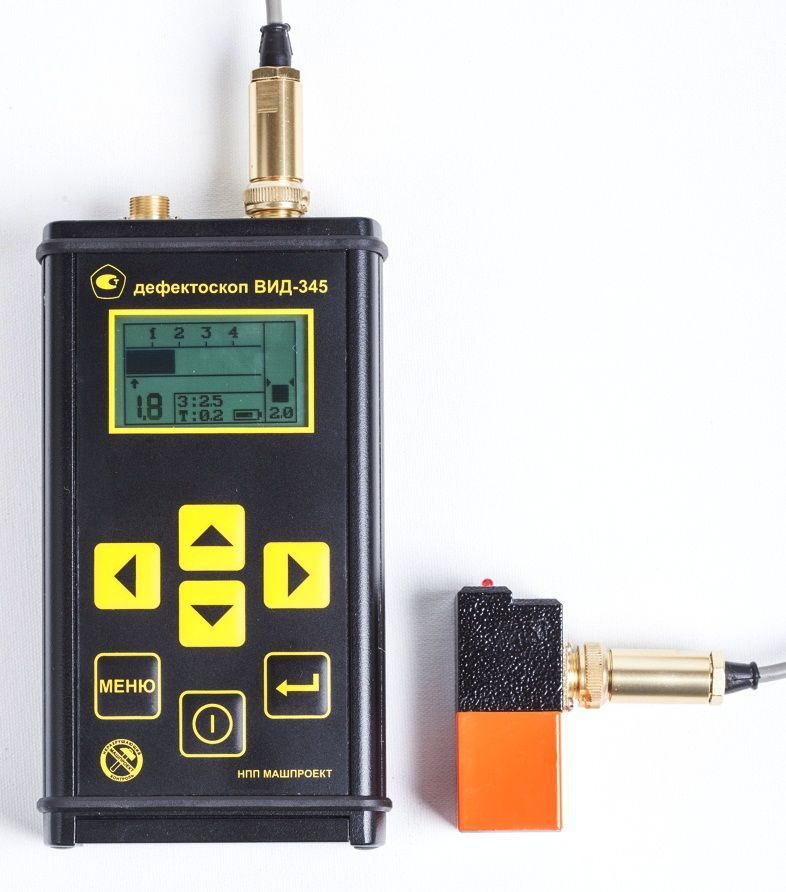

    /images/all/3/18771/big/img_18.jpg

    1

    Дефектоскоп портативный ВИД-345
Новинка!

ЦЕНА: 243 700 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Машпроект


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.33MB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Тип оборудования: Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)

Производитель: Машпроект

Модель: Комплект ГТУ (ВИД-345)

Гарантия: 1 год



Описание комплекта ГТУ (ВИД-345):

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.

Комбинирование магнитного и вихретокового методов выявления дефектов обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

Комплект ГТУ поставляется в ударопрочном кейсе. В комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена Специализированная калибровка и настройка под задачи Покупателя.

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.



Прибор работает:

  • по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
  • по влажной, грязной поверхности,
  • по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.



Объекты, контролируемые дефектоскопом ВИД-345:

  • трубы, трубопроводы,
  • нефте- и газопроводы,
  • сосуды, сосуды давления,
  • объекты энергетического производства,
  • детали конструкций, машин и механизмов.



Преимущества комплекта дефектоскопа ГТУ (ВИД-345):

  • Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
  • Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
  • Оперативная корректировка показаний прибора.
  • Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
  • Световая, звуковая (в комплекте наушники) сигнализация дефекта.



Особенности портативного дефектоскопа ВИД-345 в комплекте ГТУ:

  • Компактные габариты, удобные большие кнопки.
  • Металлические корпуса электронного блока и датчиков позволяют эксплуатировать прибор в жестких полевых условиях.
  • Контактная поверхность датчиков из высокопрочной керамики обеспечивает стойкость к истиранию.
  • Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ".



Режимы работы ГТУ (ВИД-345):

Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия применяется при толщине изоляционного покрытия от 0 до 4 мм.
Режим поиска стресс-коррозионных трещин применяется при толщине изоляционного покрытия до 10 мм.



Технические характеристики комплекта ГТУ (ВИД-345):

Параметры Значения
Минимальная глубина выявляемой трещины 0,2-0,5 мм
Минимальное раскрытие трещины 0,05 мм
Минимальная длина выявляемой трещины 5 мм
Диапазон определения глубины трещины 0,3 - 5 мм
Погрешность определения глубины трещины 0,2 мм + 0,1h (где h - глубина)
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения
0 - 6 мм
Погрешность определения толщины защитного покрытия или
глубины коррозионного повреждения
10 %
Максимальная толщина изоляции, позволяющая производить определение глубины трещины 10 мм
Размеры электронного блока дефектоскопа 150 х 80 х 35 мм
Размеры штатного датчика "N-345" 25 х 25 х 60 мм
Вес электронного блока дефектоскопа не более 500 г
Материал корпуса электронного блока металл
Материал датчика ~ корпус - металл,
~ контактная поверхность – высокопрочная керамика, стойкая к истиранию
Питание прибора
автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
Непрерывное время работы от аккумуляторов
до 10 ч.
Контроль разряда аккумуляторов
есть
Диапазон рабочих температур
-15 ... + 40 °С
Гарантийный срок эксплуатации
12 мес. после ввода в эксплуатацию, но
не более 18 мес. с даты продажи



Комплект поставки дефектоскопа ВИД-345 (комплект ГТУ):

Составляющие комплекта

Базовый комплект Комплект ГТУ
Электронный блок дефектоскопа со встроенным аккумулятором + +
Стандартный датчик «N-345» 1 шт. 2 шт.
Кабель для подключения датчика к прибору 1 шт. 2 шт.
Контрольный образец с имитацией трещины глубиной 2 мм + +
Контрольный образец изоляционного покрытия толщиной 2 мм + +
Блок аккумуляторов (комплект из 2 шт.)    1 шт.
Зарядное устройство + +
Наушники с переходником + +
Руководство по эксплуатации (совмещено с паспортом) + +
Чехол и манжета для закрепления прибора на груди (руке)  + +
Сумка для безопасной транспортировки и хранения +
Специализированный кейс для транспортировки и хранения   +



Дополнительные принадлежности:

  • Дополнительные сменные датчики.
  • Кабель для подключения датчиков к дефектоскопу.
  • Комплект запасных аккумуляторов.
  • Контрольные образцы
Введите число *


Введите число *
Сертификаты

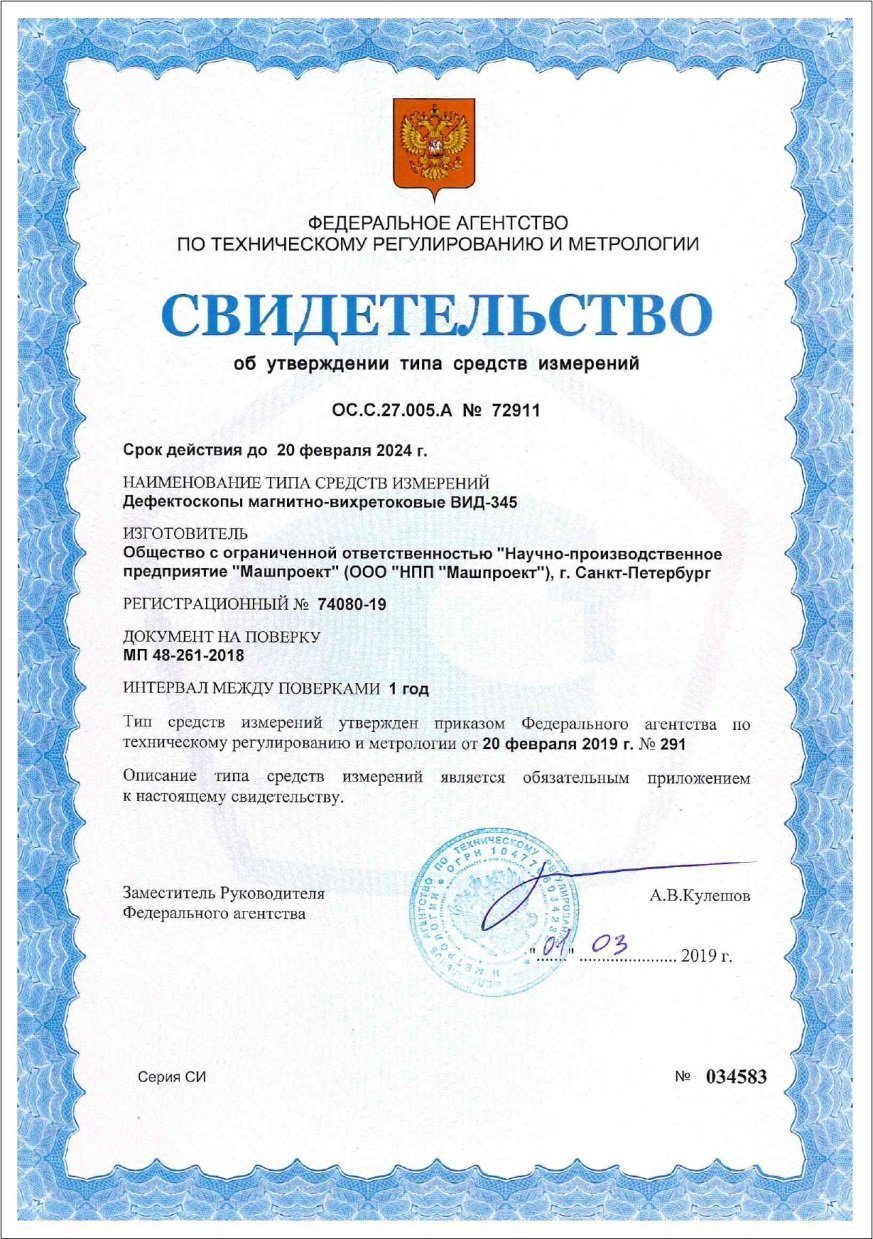

Свидетельство об утверждении типа средств измерения
