Тип оборудования: Толщиномер ультразвуковой
Производитель: Восток-7
Модель: В7-217
Гарантия: 1 год

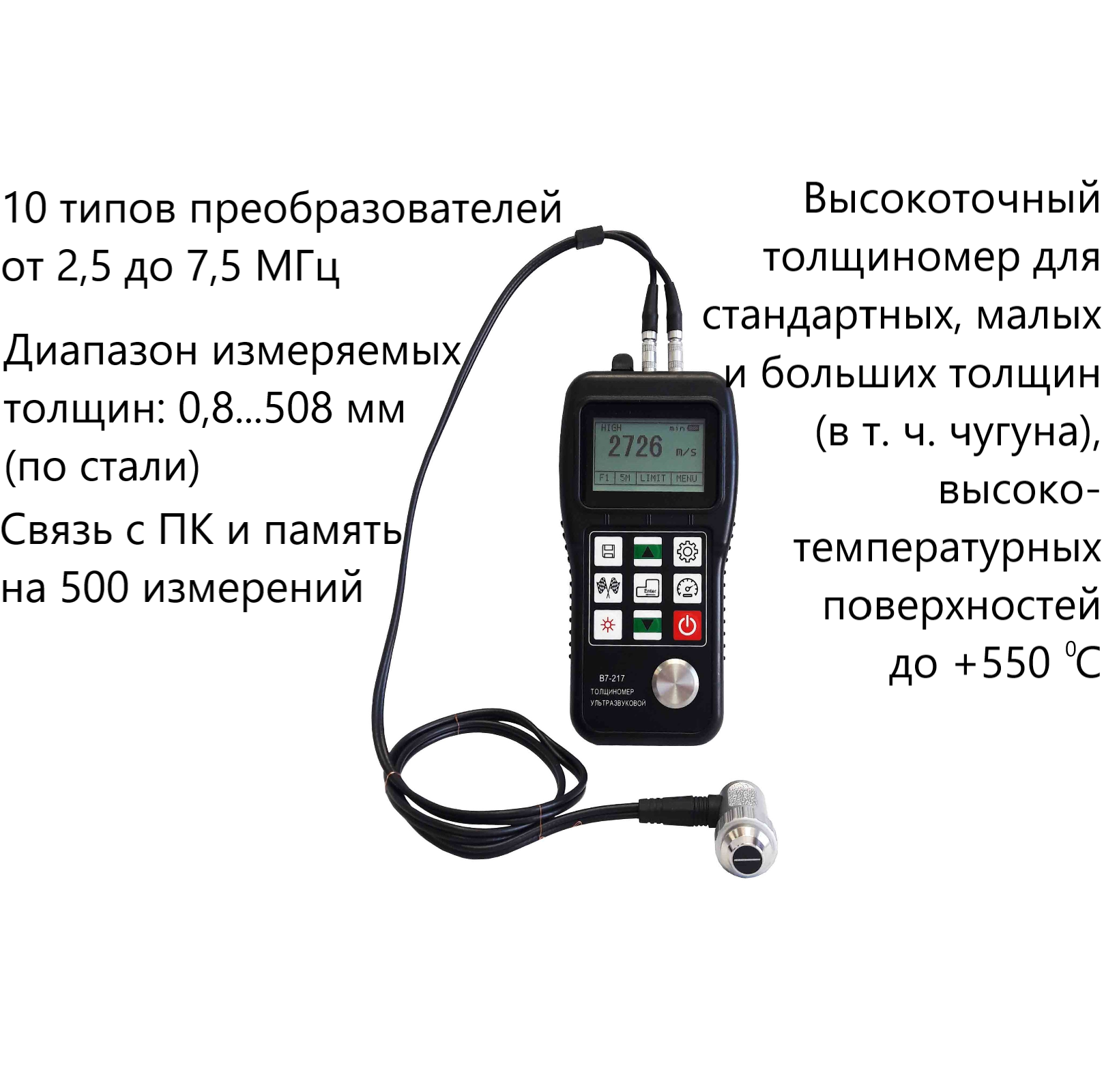

Описание толщиномера В7-217:
Назначение средства измерений: толщиномеры ультразвуковые В7-217 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности, в т. ч. с высокой температурой.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

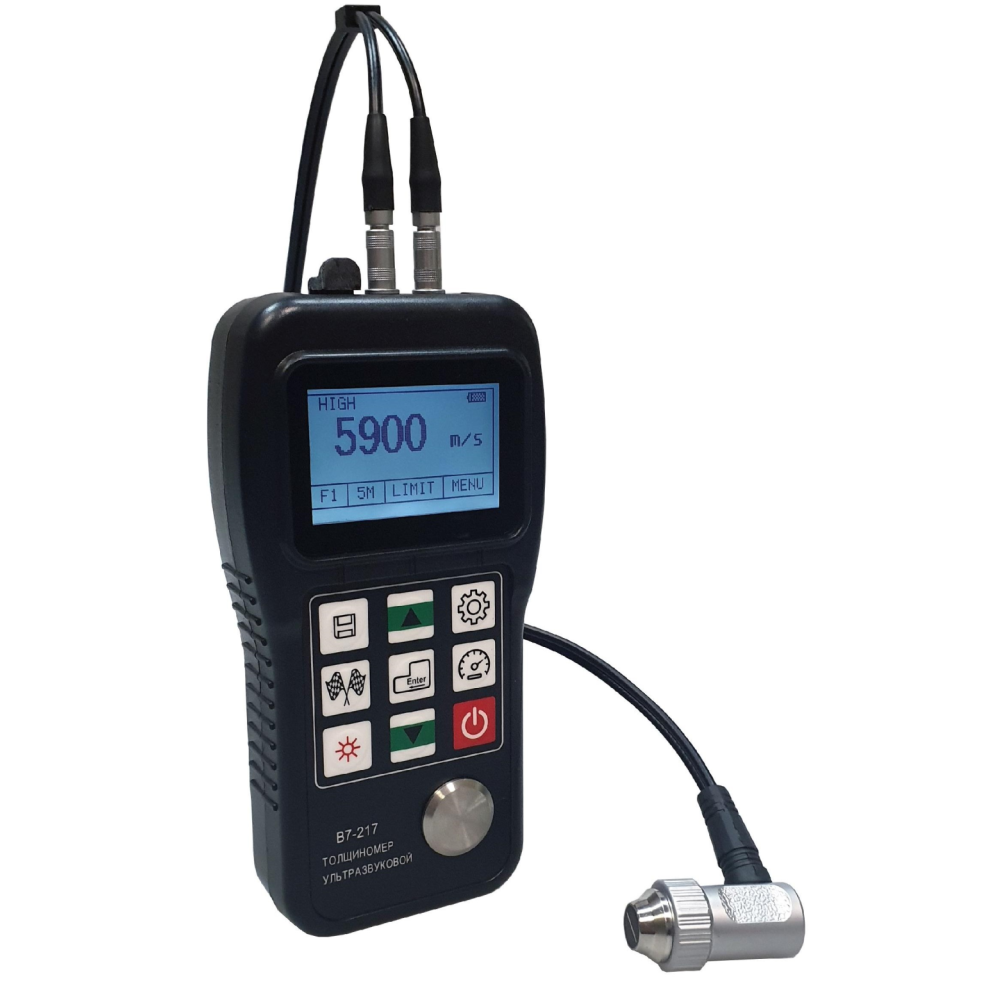

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и плёночную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-217 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 10 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 550 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Измерения скорости звука, установка порога допустимого MIN и MAX значений, два уровня усиления приёмного тракта (низкое и высокое) для литого алюминия, меди и т. п., измерение с фиксацией минимума, возможность калибровки по 2-м точкам. Память на 500 измерений, передача данных на ПК, ПО для их хранения, обработки и распечатки. Данная модель является наиболее точной в линейке ультразвуковых толщиномеров В7.
Технические характеристики В7-217:
|
Наименование |
Параметр |
|
Диапазон измерений толщины (по стали), мм: · преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 |
от 0,8 до 300,0 от 1 до 75,0 от 4 до 80 |
|
Точность (дискретность, шаг отсчёта) измерения: · при толщине менее 100 мм · при толщине более 99,99 мм |
0,1 / 0,01 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм · преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 H – измеренное значение толщины, мм |
±(0,005H+0,1) |
|
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм · для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
40 20 15 |
|
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм · для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
4,0 3,0 2,0 |
|
Диапазон скоростей распространения ультразвуковых волн, м/с |
1000…9999 |
|
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
|
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
|
К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
5 (2*) |
|
Длина кабеля преобразователя, не менее, мм |
900 |
|
Температура поверхности контролируемых изделий (*высокотемпературные), °С |
-10…+60 (+300/+550*) |
|
Интерфейс передачи данных на ПК |
USB |
|
Память |
500 значений |
|
Температурный диапазон окружающей среды при работе толщиномера, °С |
0…+35 |
|
Верхнее значение относительной влажности при 35 °С, % |
90 |
|
Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
|
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 100 |
|
Время авто выключения прибора при отключённом ПЭП, мин |
5 |
|
Гарантийный срок эксплуатации, мес |
24 |
|
Габаритные размеры Д*Ш*В, мм |
80*35*160 |
|
Масса прибора (без элементов питания), кг |
0,32 |
|
Толщиномер В7-217. Типы преобразователей с характеристиками |
|||||
|
Модель |
Диапазон по стали, мм |
Ø контактного элемента, мм |
Частота, МГц |
Рабочая температура, 0С |
Назначение |
|
Преобразователи для стандартных измерений |
|||||
|
ТМ-08* |
0,8…300 |
8 |
5 |
-10…+70 |
Входит в базовый комплект В7-217. |
|
TM-08/90 |
1,2…230 |
8 |
5 |
-10…+70 |
По заказу. |
|
PT-08 |
1…200 |
8 |
5 |
-10…+70 |
|
|
N05 |
0,75…300 |
10 |
5 |
-10…+70 |
|
|
TC500 |
0,8…60 |
5 |
5 |
-10…+70 |
По заказу: миниатюрный датчик для измерения в малых трубах |
|
Преобразователи для малых толщин |
|||||
|
РТ-06* |
1…30 |
6 |
7 |
-10…+70 |
По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки |
|
TM-06 (N07) |
0,75…80 |
6 |
7 |
-10…+70 |
|
|
Преобразователи для больших толщин и материалов с большим затуханием ультразвука |
|||||
|
TM-ZT |
4…508 |
13 |
2 |
-10…+70 |
По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна. |
|
ТМ-12 (N05/90°) |
3…300 |
12 |
2 |
-10…+70 |
|
|
ZТ-12 (NO2) |
3…300 |
12 |
2 |
-10…+70 |
По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 0…50 мм. |
|
ZT-12-2 |
4…508 |
17 |
2 |
-10…+70 |
По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 3…400 мм. |
|
Преобразователи для высокотемпературных поверхностей |
|||||
|
GT-13-2* |
4…80 |
14 |
5 |
-20…+550 |
По заказу. |
|
GT-13 |
4…80 |
14 |
5 |
-20…+350 |
|
|
HT-5 |
3…200 |
13 |
5 |
-20…+350 |
|
|
HT5-2 |
3…200 |
13 |
5 |
-20…+350 |
|
|
TC600 |
1…100 |
10 |
5 |
-20…+550 |
По заказу: длина кабеля 1,5 м |
* - типы преобразователей, на которые оформляется поверка толщиномера.

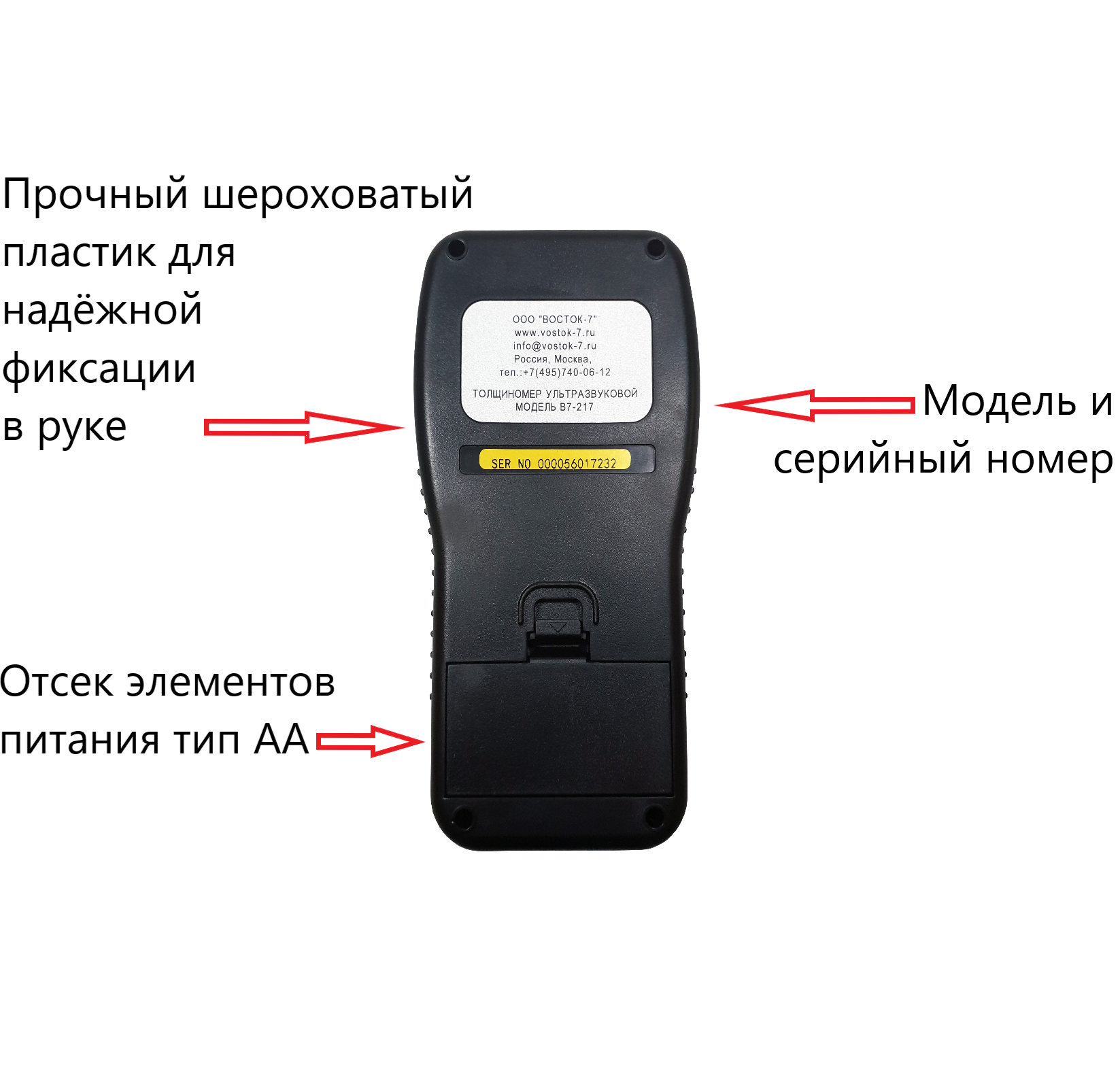

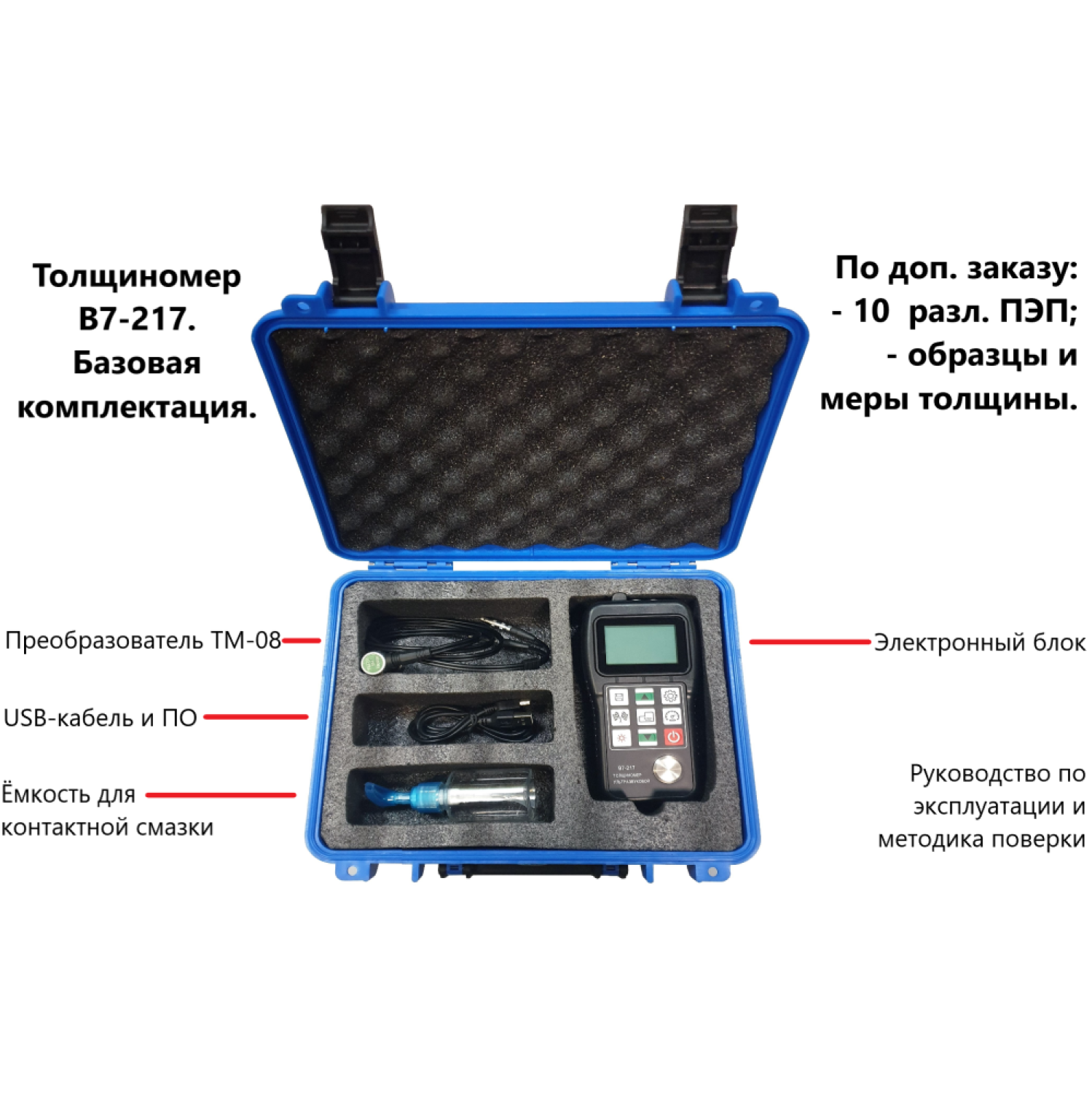

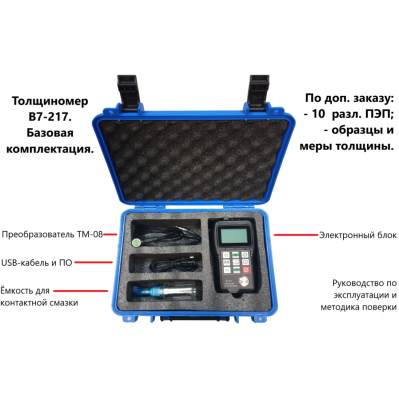

Комплект поставки ультразвукового толщиномера В7-217:
