Толщиномер ультразвуковой В7-237

  • Толщиномер ультразвуковой В7-237

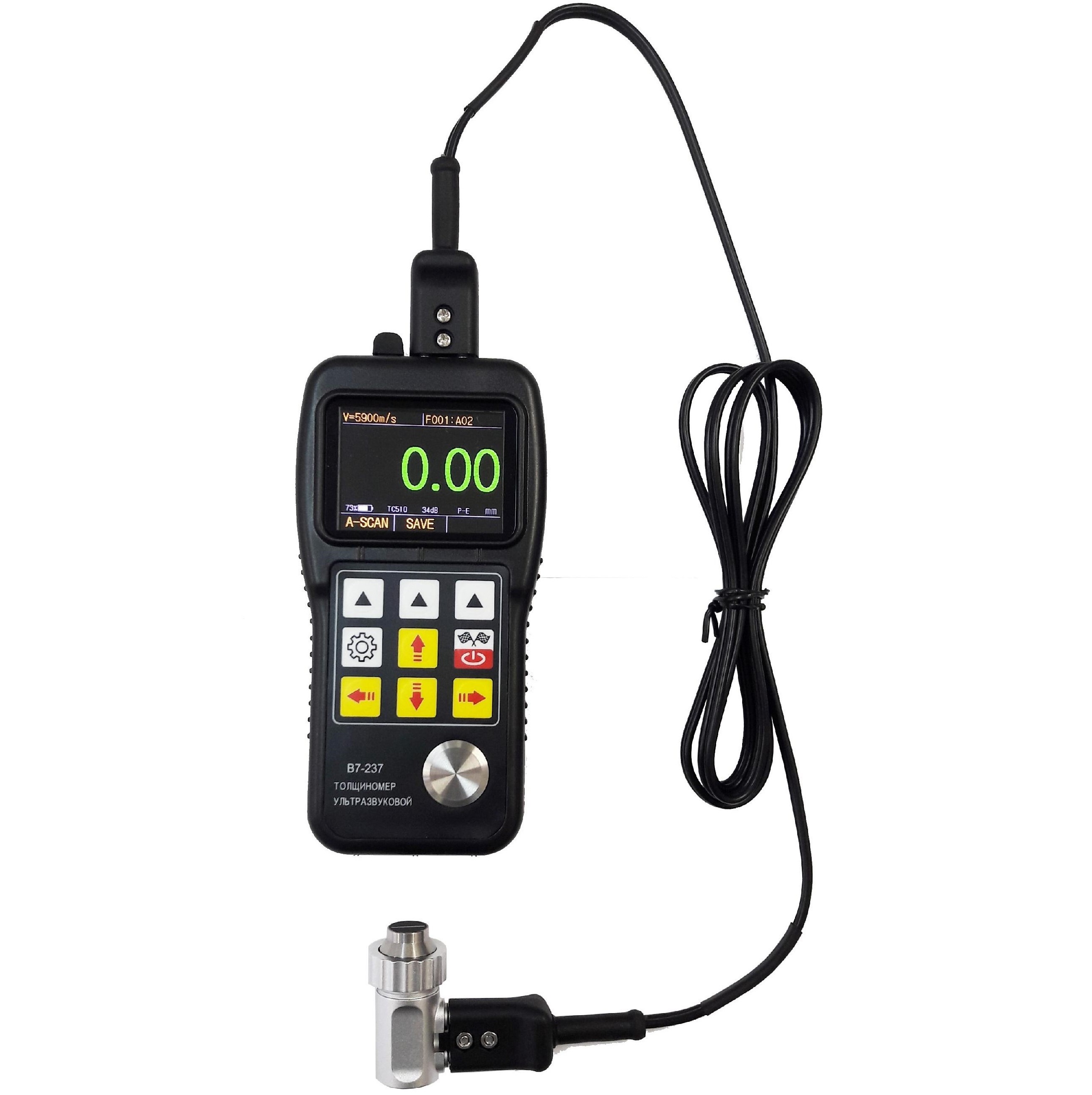

    /images/all/3/19190/big/img_5.jpg

    jijijij

    Толщиномер ультразвуковой В7-237
  • Толщиномер ультразвуковой В7-237

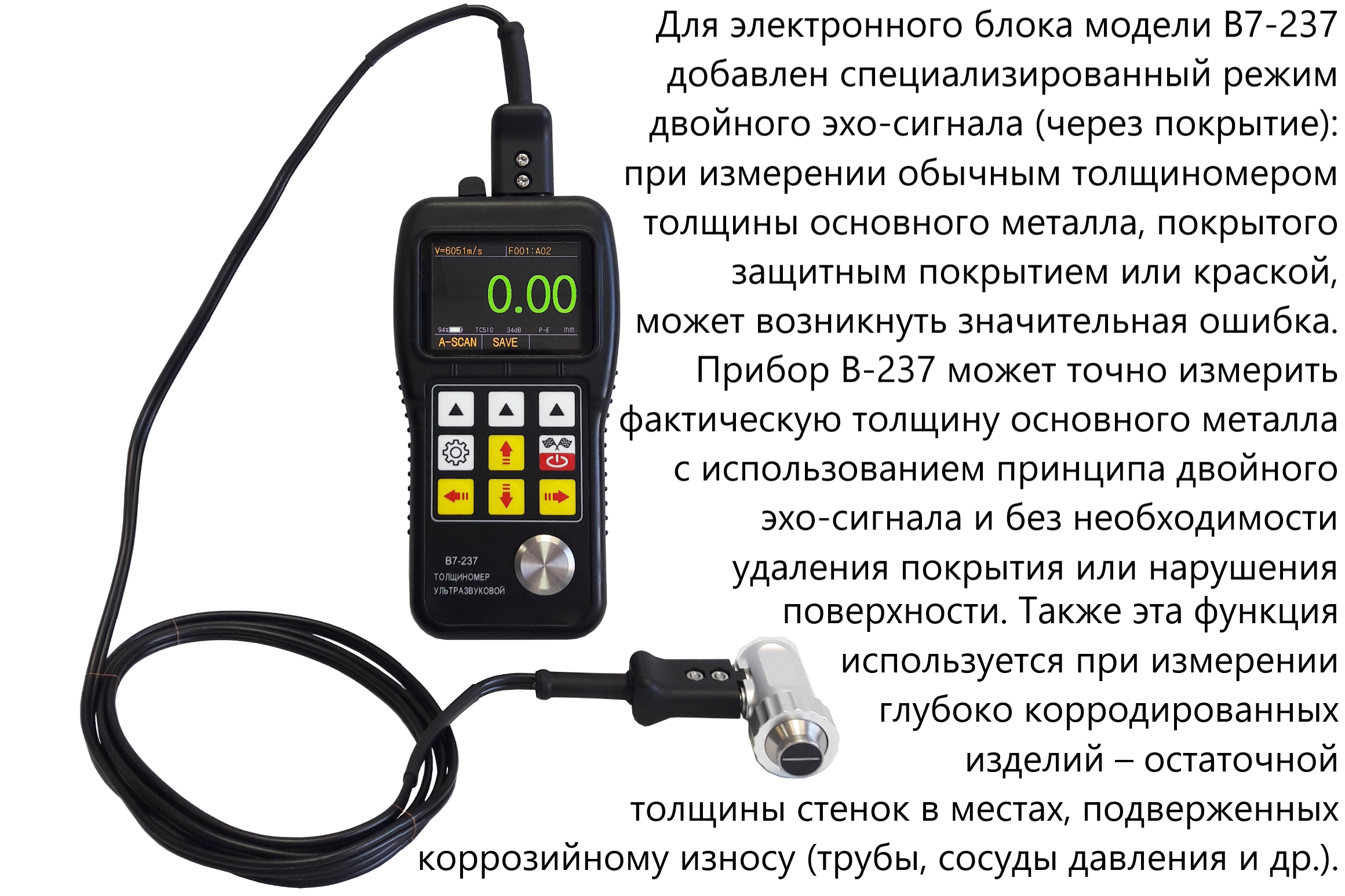

    /images/all/3/19190/big/img_14.png

    Толщиномер ультразвуковой В7-237

    Толщиномер ультразвуковой В7-237
  • Толщиномер ультразвуковой В7-237

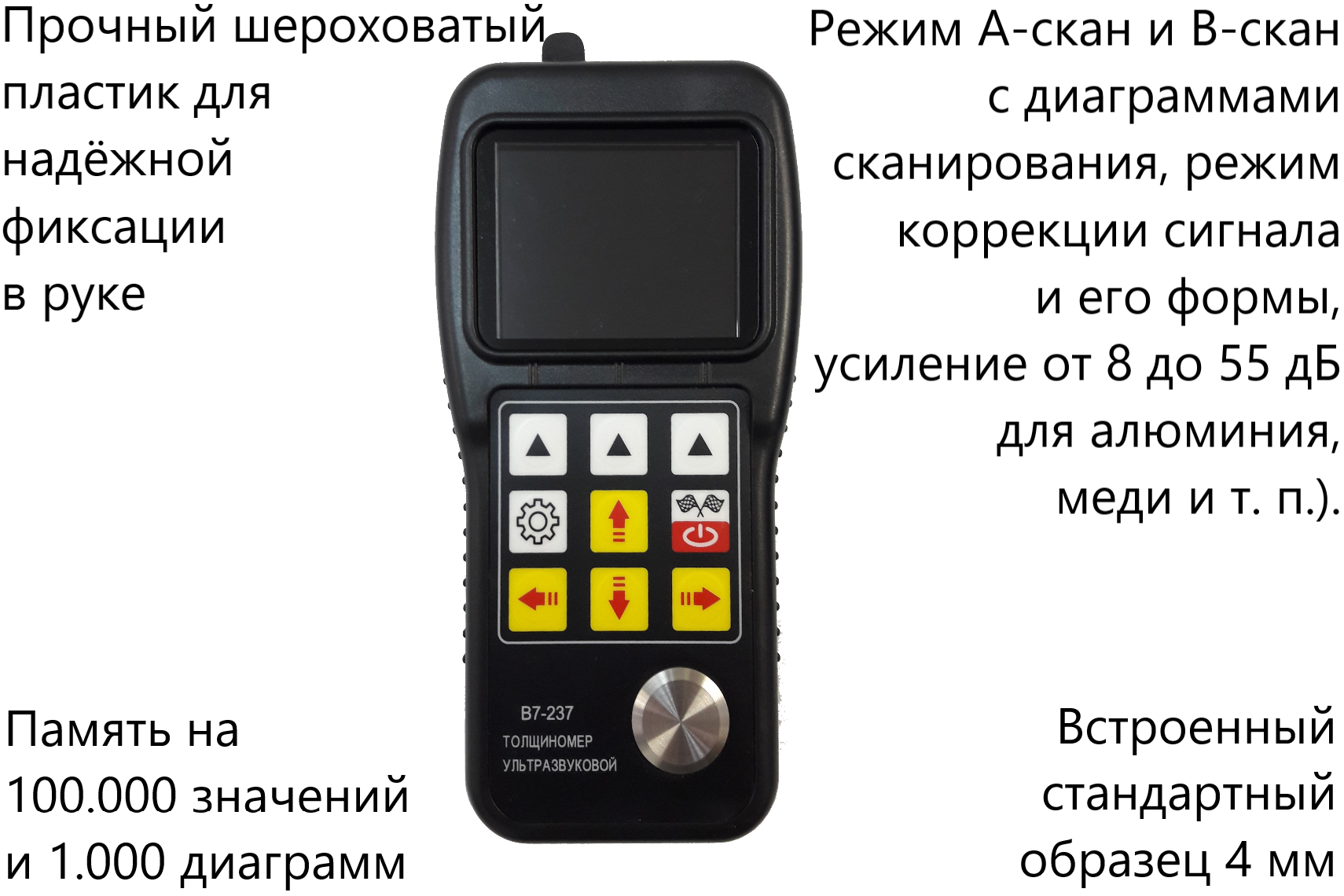

    /images/all/3/19190/big/img_16.png

    1

    Толщиномер ультразвуковой В7-237
  • Толщиномер ультразвуковой В7-237

    /images/all/3/19190/big/img_18.png

    1

    Толщиномер ультразвуковой В7-237

ЦЕНА: 142 571 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7


Страна производитель: Россия Россия
Артикул: 001344
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Толщиномер ультразвуковой

Производитель: Восток-7

Модель: В7-237

Гарантия: 1 год



Описание толщиномера В7-237:

Назначение средства измерений: толщиномеры ультразвуковые В7-237 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

Толщиномеры ультразвуковые В7-237 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 13 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 550 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки, а также специализированный датчик для измерения через покрытие, в т. ч. коррозию. Работа с режимами А-скан и В-скан. Измерения скорости звука, установка порога допустимого MIN и MAX значений, в т. ч. в режиме В-скан, установка номинальной толщины в пределах диапазона измерений в режиме А-скана, режим коррекции сигнала и его формы, регулировка усиления от 8 до 55 дБ для материалов с большим затуханием сигнала (например литьё из алюминия, меди и т. п.), возможность калибровки по 2-м точкам. Память на 100.000 значений толщины и 1.000 диаграмм сигналов A / B-сканирования, диаграммы и значения толщины могут быть сохранены в одном файле. Для электронного блока модели В7-237 добавлен специализированный режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка. Толщиномер В-237 может точно измерить фактическую толщину основного металла с использованием принципа двойного эхо-сигнала и без необходимости удаления покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).



Технические характеристики В7-237:

Наименование характеристики

Значение

Диапазон измерений толщины (по стали), мм



В7-227



­          преобразователь РТ-08

от 1,0 до 200,0

­          преобразователь ZT-12

от 3,0 до 300,0

­          преобразователь PT-06

от 2,0 до 20,0

­          преобразователь GT-13

от 4,0 до 80,0

­          преобразователь GT-13-2

от 4,0 до 80,0

­          преобразователь PT-04

от 0,8 до 10,0

­          преобразователь PT-04-2

от 0,8 до 12,0

­          преобразователь ТС510

от 2,0 до 200,0

от 3,0 до 18,01)

В7-237

­          преобразователь ТС510

от 2,0 до 200,0

от 3,0 до 18,01)

Дискретность отсчёта, мм

0,1

Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм



В7-227

­          преобразователь РТ-08

в диапазоне измерений от 2,0 до 10,0 мм включ.

в диапазоне измерений св. 10,0 до 200,0 мм





±0,1

±(0,01H+0,05)

­          преобразователь ZT-12

в диапазоне измерений от 3,0 до 50,0 мм включ.

в диапазоне измерений св. 50,0 до 300,0 мм



±(0,01H+0,1)

±(0,01H+1)

-       преобразователь PT-06

±(0,01H+0,05)

­          преобразователь GT-13

±(0,01H+0,1)

­          преобразователь GT-13-2

±(0,01H+0,1)

­          преобразователь PT-04-2

±(0,01H+0,1)

­          преобразователь ТС510

±(0,01H+0,05)

В7-237

­          преобразователь ТС510



±(0,01H+0,05)

1) через покрытие, в т. ч. коррозию, данная функция доступна в модели В7-237 и недоступна в модели В7-227;

H – измеренное значение толщины, мм.

Диапазон скоростей распространения ультразвуковых волн, м/с

от 1000 до 9999

Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм

-          для преобразователя с частотой 2 и 5 МГц

-          для преобразователя с частотой 7 МГц





3,0

2,0

Количество сохранённых в памяти прибора скоростей звука

5

Шероховатость поверхности (Rz) со стороны ввода УЗК, мкм, не более



80

Шероховатость поверхности (Rz) со стороны, противоположной стороне ввода УЗК, мкм, не более



160

Память

100.000 значений и 1.000 диаграмм

Питание осуществляется от двух батарей типа АА напряжением, В

3

Время работы при полной зарядке и выкл. подсветке экрана, ч

не менее 200

Время авто выключения прибора при отключённом ПЭП, мин

5

Гарантийный срок эксплуатации, месяц

24

Габаритные размеры, мм, не более:



– длина

75

– ширина

35

– высота

150

Масса, г, не более

200

Температура поверхности контролируемых изделий (*высокотемпературные), °С

-10…+60 (+350…+550*)

Условия эксплуатации:

– температура окружающего воздуха, ºС

от 0 до + 35



Производитель- РФ: ВОСТОК-7

Габариты, мм- 75*35*150

Вес, кг- 0,2



Толщиномеры В7-227 и В7-237. Типы преобразователей с характеристиками

Модель

Диапазон

по стали,

мм

Ø

контактного

элемента,

мм

Частота,

МГц

Рабочая

температура,

0С

Назначение

Преобразователи для стандартных измерений

PT-08*

1…200

8

5

-10…+70

Входит в базовый комплект В7-227.

ТС510**

2…200

3…181)

13,5

5

-10…+70

Входит в базовый комплект В7-237.

TC500

0,8…60

5

5

-10…+70

По заказу: миниатюрный датчик для измерения в малых трубах

Преобразователи для малых толщин

РТ-06*

1…30

6

7

-10…+70

По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки

РТ-04*

0,8…10

4

10

-10…+70

РТ-04-2*

0,8…12

4

10

-10…+70

TC400

0,6…40

5

10

-10…+70

Преобразователи для больших толщин и материалов с большим затуханием ультразвука

ZТ-12* (NO2)

3…300

12

2

-10…+70

По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 0…50 мм.

ZT-12-2

4…508

17

2

-10…+70

По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 3…400 мм.

TM-ZT

4…508

13

2

-10…+70

По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна.

Преобразователи для высокотемпературных поверхностей

GT-13-2*

4…80

14

5

-20…+550

По заказу.

GT-13*

4…80

14

5

-20…+350

TC600

1…100

10

5

-20…+550

По заказу: длина кабеля 1,5 м

1) через покрытие, в т. ч. коррозию, данная функция доступна в модели В7-237 и недоступна в модели В7-227

* - типы преобразователей, на которые оформляется поверка толщиномера В7-227.

** - тип преобразователя, на который оформляется поверка толщиномера В7-237.

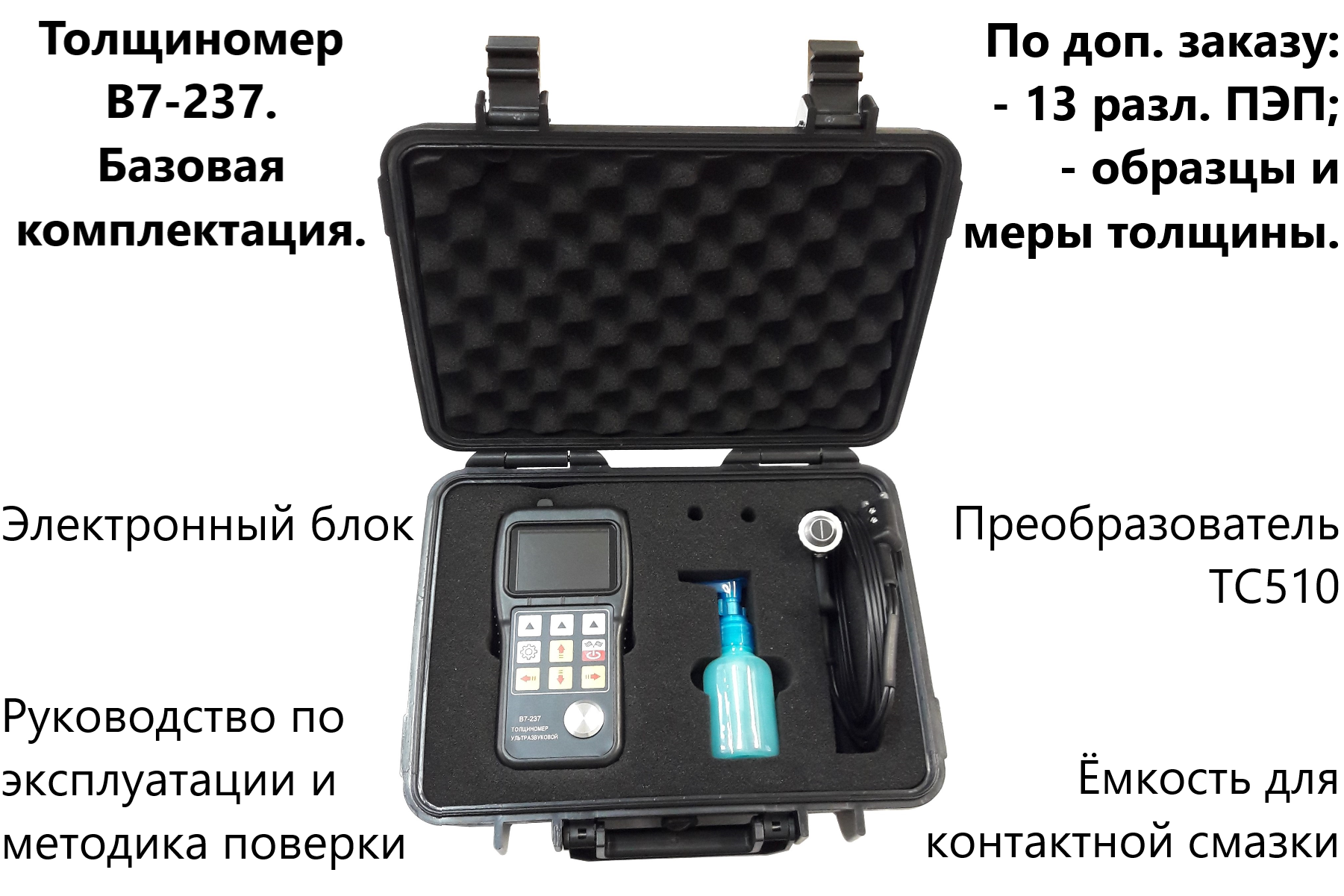

Комплект поставки ультразвукового толщиномера В7-237:

Базовая комплектация:

К-ВО

Блок электронный без батареек

1 шт.

Преобразователь РТ-08 (для В7-227) и ТС510 (для В7-237)

1 шт.

Ёмкость для контактной смазки

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Упаковочный кейс для хранения и переноски

1 шт.

Дополнительная комплектация (по заказу):



Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения

На заказ

Калибровочные образцы / меры толщины

На заказ

Защитный чехол электронного блока из кож. заменителя

На заказ

Контактная смазка для обычного применения и высокотемпературная контактная смазка

На заказ



Введите число *


Введите число *
