Низкочастотный ультразвуковой томограф А1040 MIRA 3D

Компактный низкочастотный ультразвуковой томограф А1040 MIRA 3D предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Основной особенностью томографа является ультразвуковой контроль объектов с толщиной до 1 метра возможностью быстрого построения 3D изображения внутренней структуры бетона.

Отличительные особенности:

• Комплексная оценка внутренней структуры бетона благодаря 3D изображению на переносном мобильном устройстве (Android)
• Мгновенное отображение результатов измерений (сечение В-Скан)
• Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой
• Новый тип активных СТК преобразователей с улучшенным соотношением сигнал/шум.
• Визуализация и измерение глубины трещин
• Удаленное управление и получение данных с использованием скоростного WiFi интерфейса

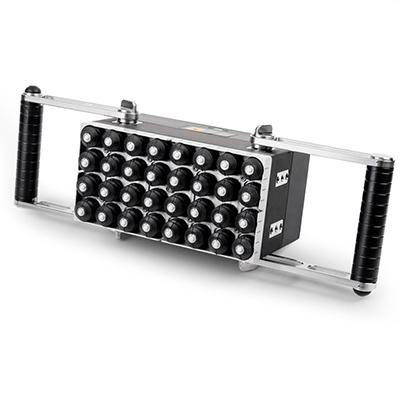

• Малогабаритная матричная антенная решетка на 32 независимых активных СТК элемента с возмож ностью объединения со второй решеткой для расширения апертуры (горизонтально/вертикально 4х16 и 8х8)
• Высокая скорость обработки и отображения данных с частотой 30Гц
• Высокая производительность контроля благодаря одновременному излучению и приему сигналов всеми преобразователями

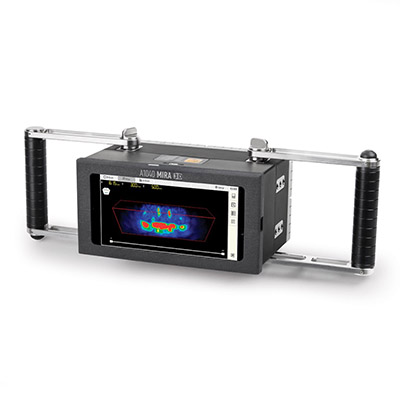

• Удобство визуализации 2D и 3D изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла

Технические характеристики низкочастотного ультразвукового томографа А1040 MIRA 3D:

* В зависимости от структуры объекта

** В зависимости от режима работы

3D программное обеспечение INTROVIEW

Комплексная оценка внутренней структуры благодаря 3D изображению объекта.

Режимы работы с 3D-изображением:

• Изометрическая поверхность
• Текстурное отображение
• Максимальная проекция

Режимы работы с 2D-изображением:

• Панорамный B-, C-, В-Скан
• Плоскость сечения / объемный строб

Совместимость с другими АКС приборами (А1220 MONOLITH, А1020 MIRA Lite, A1040 MIRA)

Комплект поставки (базовый):

• А1040 MIRA 3D электронный блок
• Мобильное устройство на базе Android с ПО INRTOVIEW
• Сетевой адаптер 220 В - USB
• Кабель USB A- Type C
• Проверочный образец

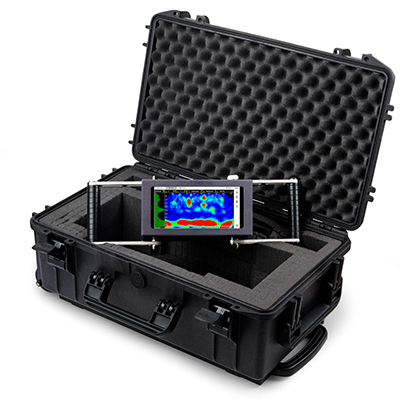

• Жесткий кейс
