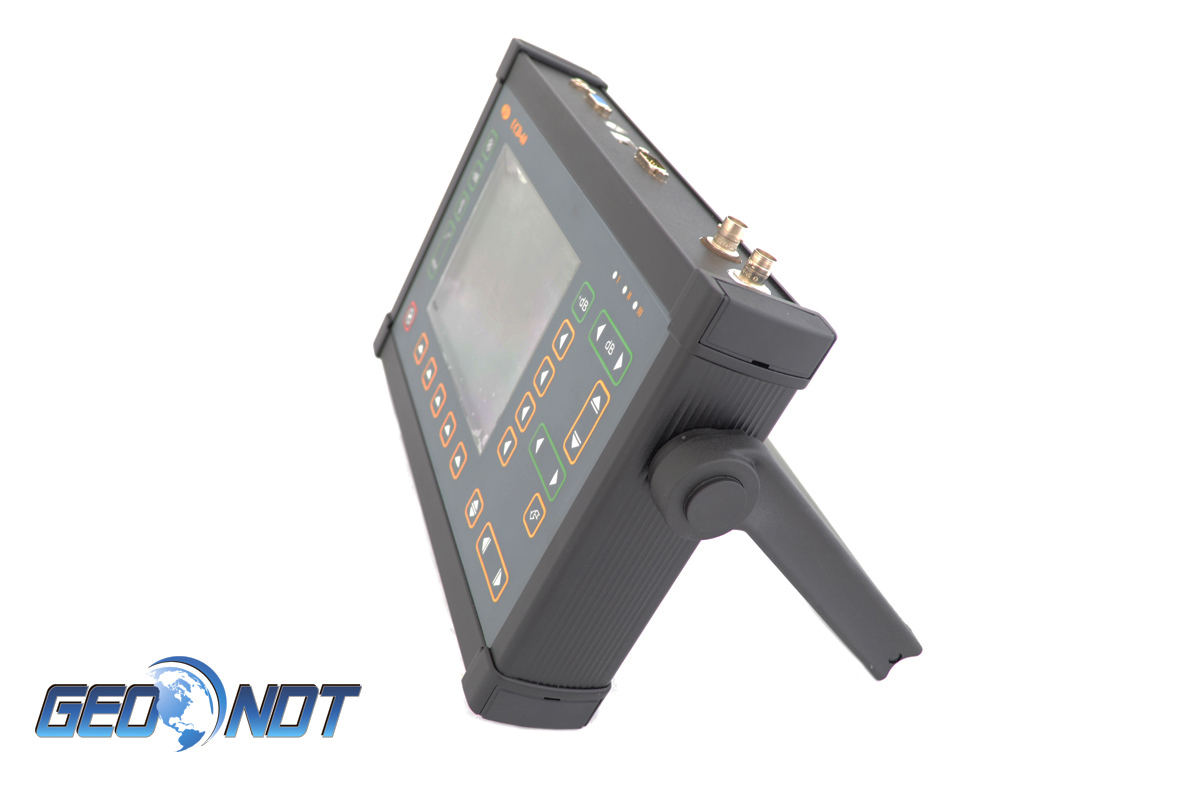

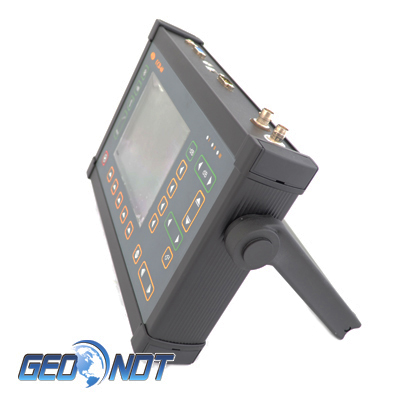

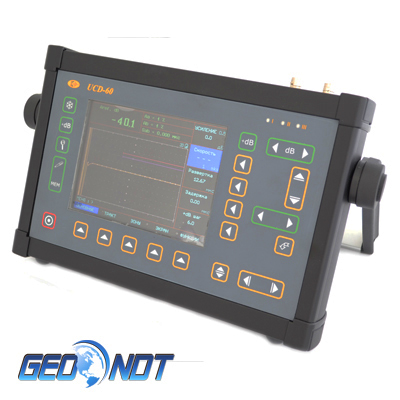

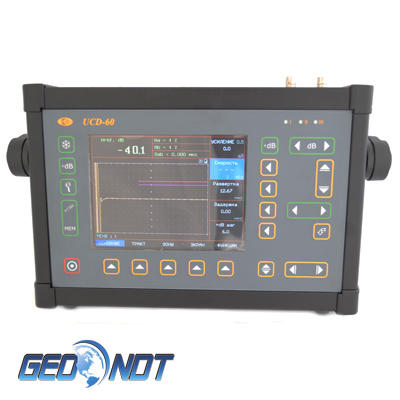

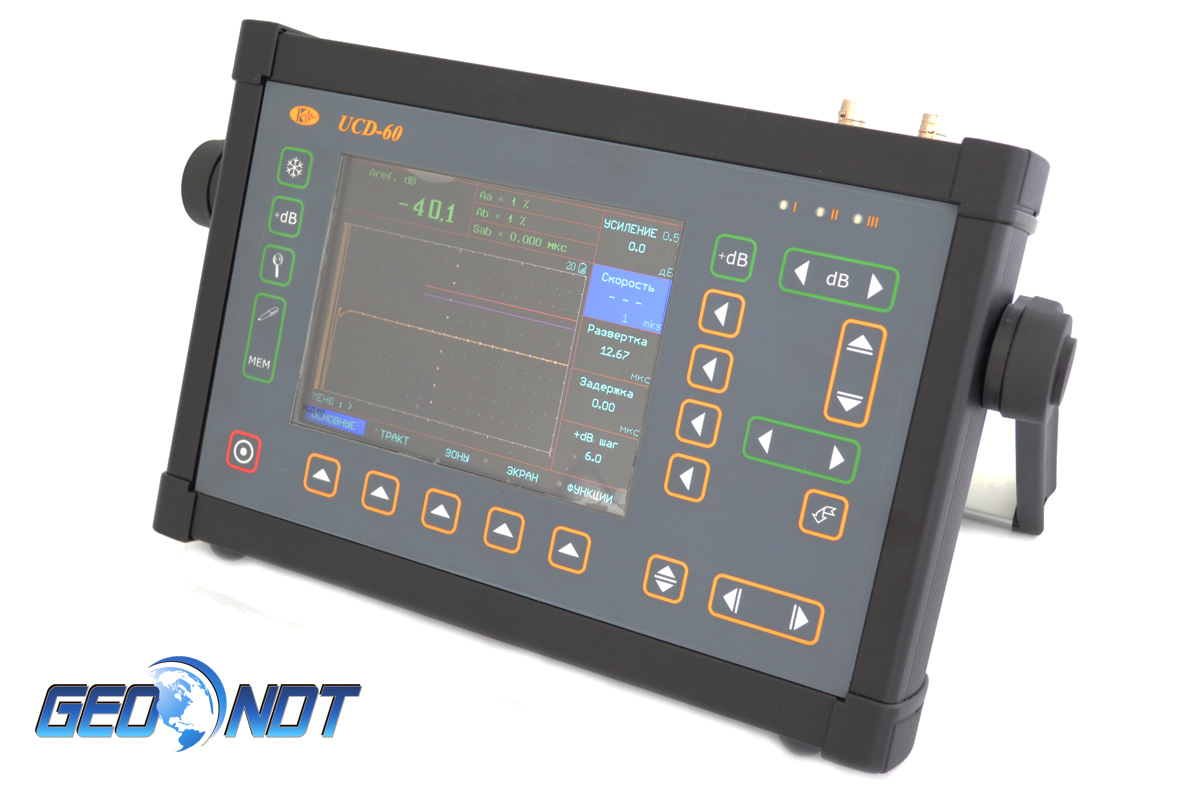

Низкочастотный ультразвуковой дефектоскоп УСД-60Н

Тип оборудования: Дефектоскоп, дефектоскоп ультразвуковой, дефектоскоп бетона, дефектоскоп низкочастотный

Производитель дефектоскопов: Россия
Серия: УСД-60
Модель дефектоскопа: УСД-60Н

Описание: прибор для обнаружения дефектов в бетоне, пластмассе, композитных материалах

Сертификаты на низкочастотный дефектоскоп УСД-60Н:

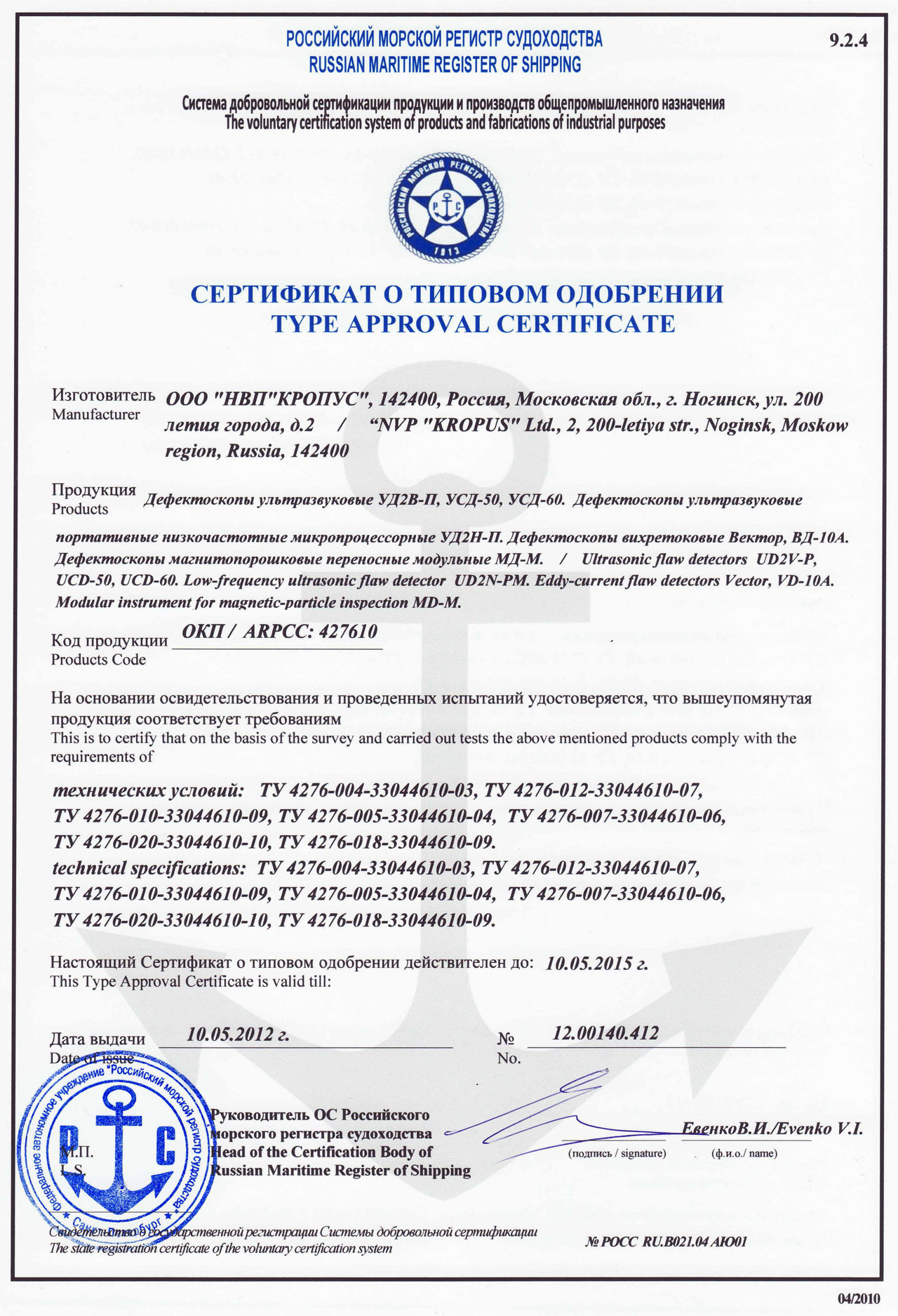

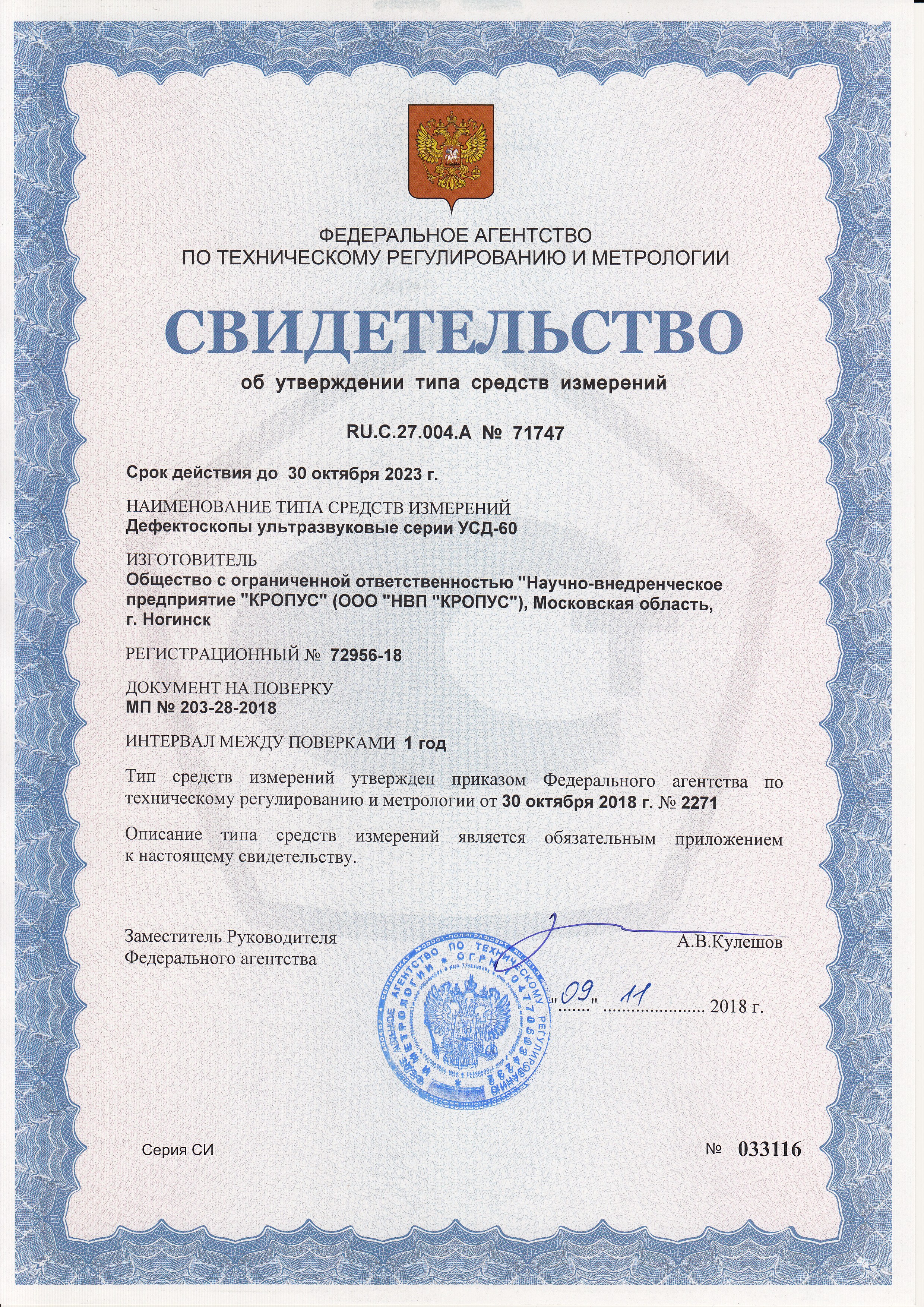

Дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Гарантия на низкочастотный дефектоскоп УСД-60Н: 36 месяцев.

Дефектоскоп бетона УСД-60Н - это новый низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.

Богатые функциональные возможности позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В новом приборе также предусмотрена комплектация импедансным р/с преобразователем.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного прибора автоматизированные комплексы контроля композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Дефектоскоп УСД-60Н обладает следующими особенностями:

• Одновременное отображении амплитуды сигнала и расстояния до него
• Отображения сигналов в недектированном режиме
• Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
• Б-скан для более удобной визуализации контроля
• Измерение спектра сигнала
• Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
• Сохранение и просмотр настроек и результатов на экране прибора
• Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
• Просмотр результатов контроля на приборе
• Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке

Преимущества дефектоскопа УСД-60Н:

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Усилитель: 0.02 - 2,5 МГц
• ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
• Частота повторения ЗИ:40Гц
• Измерение спектра сигнала
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• Вывод сигналов в виде А-, В-, С- сканов
• Возможность подключения датчика оборотов или пути
• Подключение многоканального коммутатора (до 32-х каналов)
• Интерфейс: Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 7 часов работы от аккумулятора

Технические характеристики дефектоскопа УСД-60Н:

Развертка

мин.: 0 - 2,67мкс
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка

от 0 до 5900мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка в призме

0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс

Входной импенданс: 50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов

Частота повторений ЗИ: 40 Гц

Усилитель: 0.02-2,5 МГц (-6 дБ)

Диапазон регулировки усиления: 100 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 60 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан

Отсечка: компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

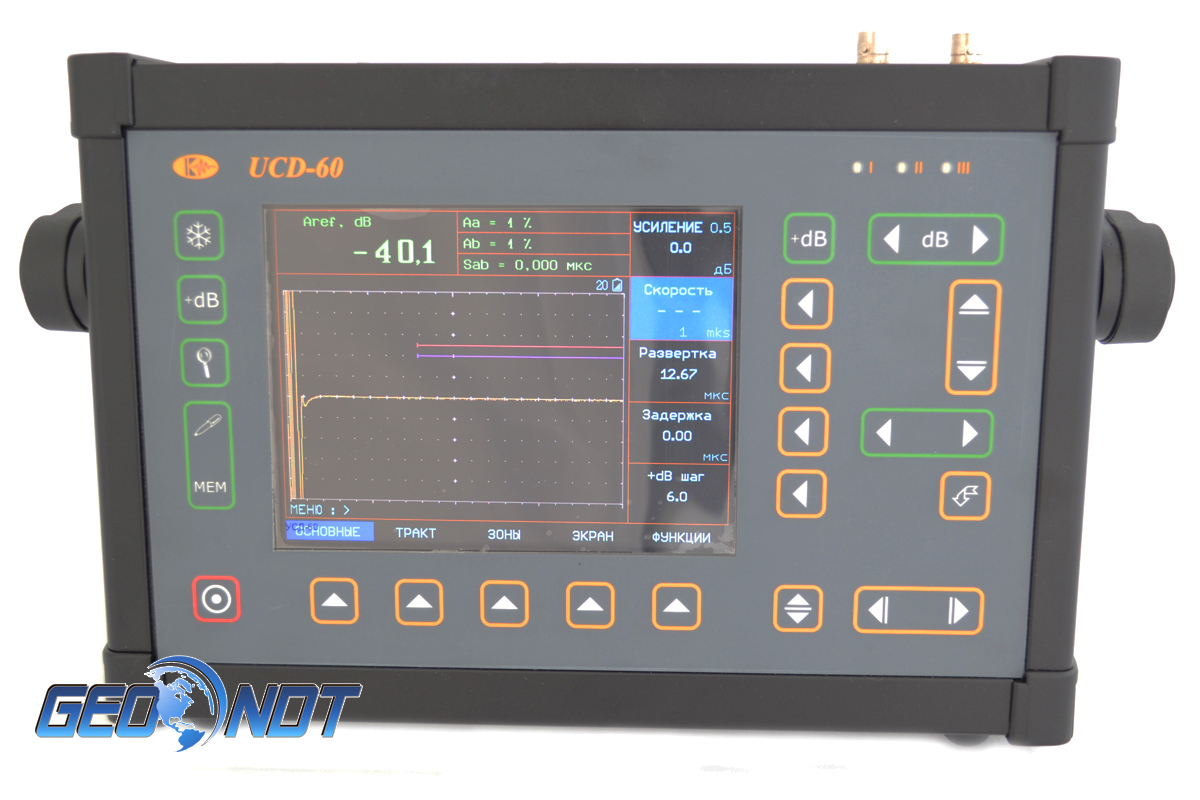

Дисплей

Цветной, TFT 640 х 480 точек
130 х 100 мм

А-сигнал: 480 x 300 точек в стандартном режиме

Память

500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

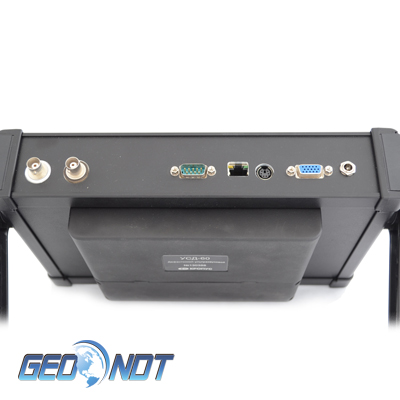

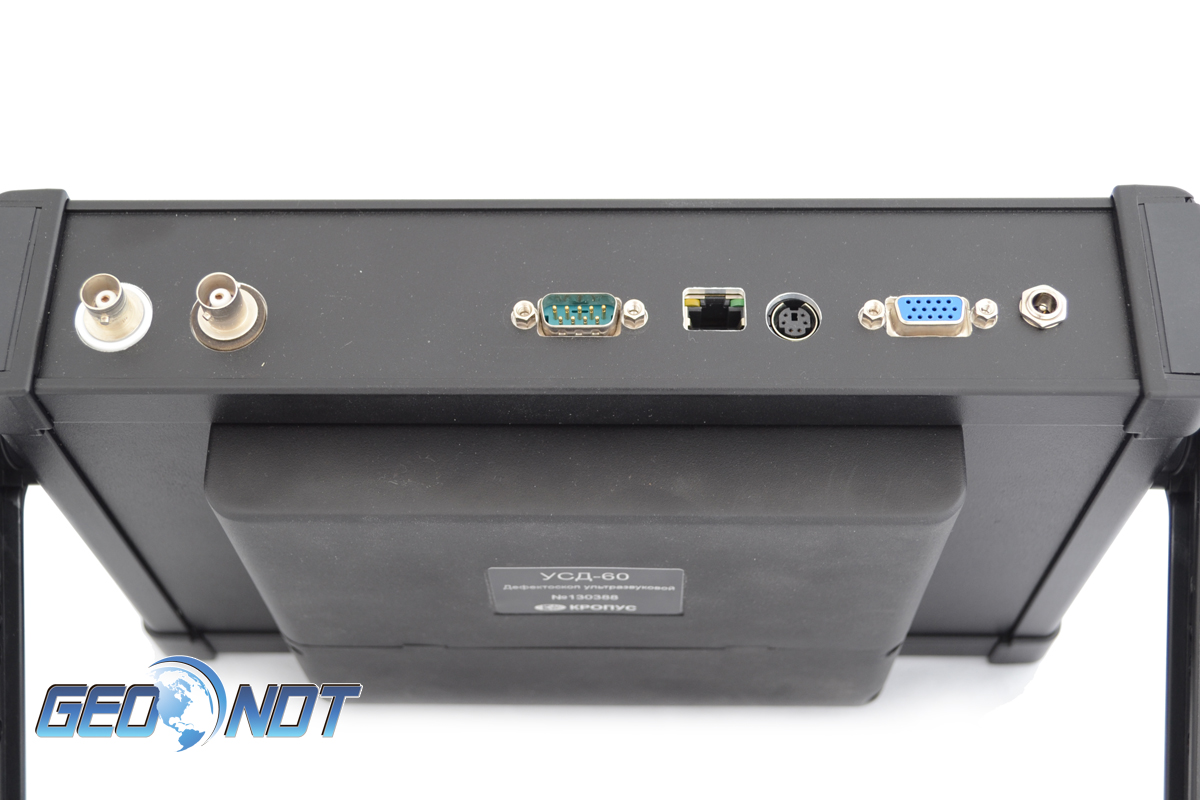

Интерфейс: RS232 / Ethernet

Разъемы преобразователей: 2 СР50 или Лемо0 (по заказу)

Аккумулятор: Li-ion 8 А/ч

Время работы: 7-8 часов от аккумуляторов

Внешнее питание: блок питания 220 В AC

Диапазон рабочих температур: от -20 C до +50 C

Размер (В x Ш x Д): 190 мм x 285 мм x 50 мм

Масса: 3 кг с аккумуляторами

Стандартный комплект поставки дефектоскопа

• Электронный блок дефектоскопа УСД-60Н
• Встроенный Li-Ion аккумулятор
• Блок питания 220 В / ЗУ
• Кабели СР50-СР50 2 шт.
• Преобразователи 60 кГц - 2шт
• Ethernet hub
• Кабель "витая пара" - 2шт
• Защитный чехол с поясным и шейным креплением
• Программное обеспечение для ПК
• Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
• Кейс для переноски

Расширенный комплект поставки

• Стандартный комплект
• Импедансный р/с преобразователь

Дополнительные принадлежности к дефектоскопу УСД-60Н

• Бесконтактные УЗ преобразователи 50 кГц
• Контактные УЗ преобразователи для различных применений
• Предварительный усилитель
• Устройство позиционирования преобразователей для теневого контроля
• Многоканальные коммутаторы
