Ультразвуковой низкочастотный дефектоскоп УСД-50 LFS

  • Ультразвуковой низкочастотный дефектоскоп УСД-50 LFS

    /images/all/3/17013/big/img_5.jpg

    jijijij

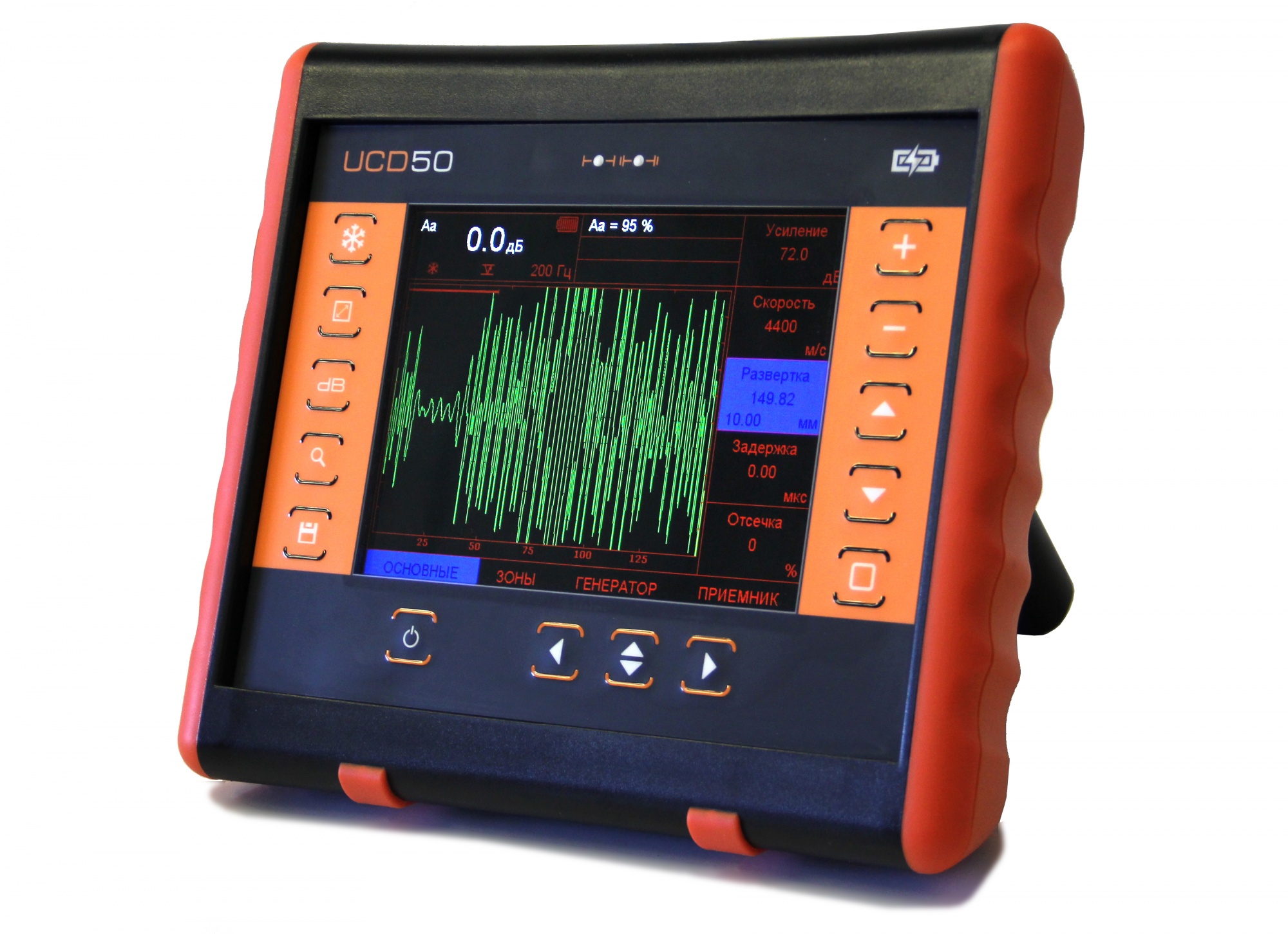

    Ультразвуковой низкочастотный дефектоскоп УСД-50 LFS

ЦЕНА: от 624 000 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 61220, 61221
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Кропус

Модель: УСД-50 LFS

Гарантия: 3 года



Описание дефектоскопа:

Новый ультразвуковой дефектоскоп представляет собой низкочастотную версию популярного прибора УСД-50 с усиленным генератором и широкополосным приемником с диапазоном от 25 кГц до 5 МГц. Дефектоскоп имеет яркий и хорошо читаемый при любом освещении TFT-экран 640х480 и массу всего 1,5 кг с аккумулятором.

В низкочастотном дефектоскопе УСД-50 LFS также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом. Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия.

Легкий и удобный дефектоскоп предназначен для ручных применений по контролю композитов, полимеров, углепластика, камня и других материалов с большим затуханием. Широкий частотный диапазон позволяет использовать его также в большинстве стандартных применений по контролю металлов с использованием преобразователей частотой до 5 МГц.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.



Технические характеристики:

Развертка

  • мин.: 0 - 5 мкс
  • макс.: 0 - 10 000 мкс
  • с шагом 0.01, 0.1, 1, 10, 100 и 1000 мкс

Задержка

  • от -20 мкс до 5000 мкс
  • с шагом 0.01, 0.1, 1, 10, 100 и 1000 мкс

Максимальная длина контролируемого материала (сталь)

  • до 15 000 мм (эхо-режим)
  • 60 000 мм (теневой режим)

Скорость УЗК

200 - 10 000 м/с с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса

Демпфер зондирующего импульса

регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс

Частота повторений ЗИ

от 30 до 500 Гц с шагом 1, 10, 100 Гц

Усилитель

широкополосный: 0.025-5 МГц (-3 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая

Автоматическая регулировка усиления (АРУ)

нет

Встроенное программное обеспечение для контроля цилиндрических изделий

нет

Подключение датчика оборотов

есть

Временная Регулировка Чувствительности (ВРЧ)

  • диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

  • построение по 32 точкам
  • регулируемая по высоте
  • две дополнительных кривых АРК 0- 12 дБ от базовой

Функция АРД

построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

положительная или отрицательная полуволна

полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимумусигнала или по переходу через "0"

Измерение амплитуды

  • в процентах от высоты экрана,
  • в дБ относительно уровня порога в зоне,
  • в дБ относительно опорного сигнала,
  • в дБ относительно кривой амплитуда-расстояние (АРК)

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

  • 480 x 300 точек в стандартном режиме
  • 640х480 в полноэкранном режиме

Память

  • 200 настроек с А-сигналом
  • 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 х Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание дефектоскопа

блок питания 220В AC / 15 В DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами



Комплект поставки (стандартный):

  • электронный блок УСД-50 LFS со встроенным Li-ion аккумулятором- 1шт
  • блок питания сетевой 15В / 220В- 1шт
  • защитный чехол с блендой и креплением на корпусе оператора- 1шт
  • кабель Lemo00-Lemo00 1,5м- 2шт
  • кабель 2Lemo00-Lemo00 1,5м- 1шт
  • Преобразователь ультразвуковой теневой низкочастотный- 2шт
  • Преобразователь ультразвуковой совмещенный 2,5 МГц- 1шт
  • Преобразователь ультразвуковой раздельно-совмещенный 1,25 МГц- 1шт
  • Кабель USB для связи с ПК- 1шт
  • Программное обеспечение на CD-диске- 1шт
  • Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)- 1шт
  • Кейс для переноски- 1шт





Комплект поставки (расширенный):

  • электронный блок УСД-50 LFS со встроенным Li-ion аккумулятором- 1шт
  • блок питания сетевой 15В / 220В- 1шт
  • защитный чехол с блендой и креплением на корпусе оператора- 1шт
  • кабель Lemo00-Lemo00 1,5м- 2шт
  • кабель 2Lemo00-Lemo00 1,5м- 1шт
  • Преобразователь ультразвуковой теневой низкочастотный- 2шт
  • Преобразователь ультразвуковой совмещенный 2,5 МГц- 1шт
  • Преобразователь ультразвуковой раздельно-совмещенный 1,25 МГц- 1шт
  • Преобразователь импедансный раздельно-совмещенный- 1шт
  • Кабель USB для связи с ПК- 1шт
  • Программное обеспечение на CD-диске- 1шт
  • Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)- 1шт
  • Кейс для переноски- 1шт
Введите число *


Введите число *
Сертификаты

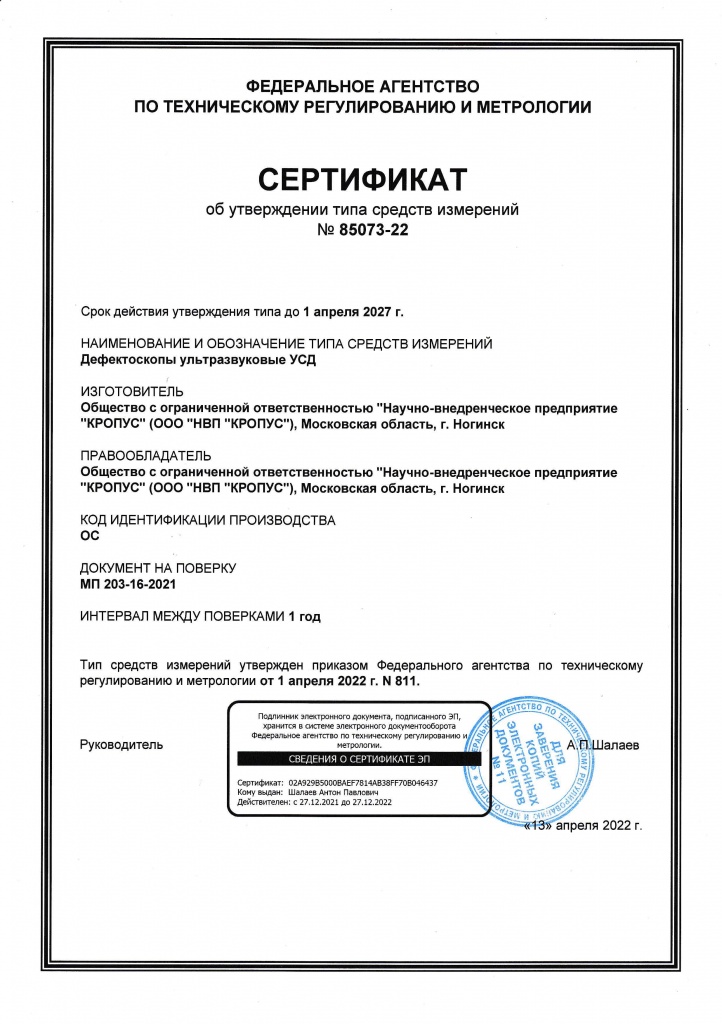

Сертификат об утверждении типа средств измерений на дефектоскоп УСД-50 LFS
