Тип оборудования: Акустический ультразвуковой расходомер

Производитель: НКФ Волга

Модель: Волга МЛ

Гарантия: 1 год

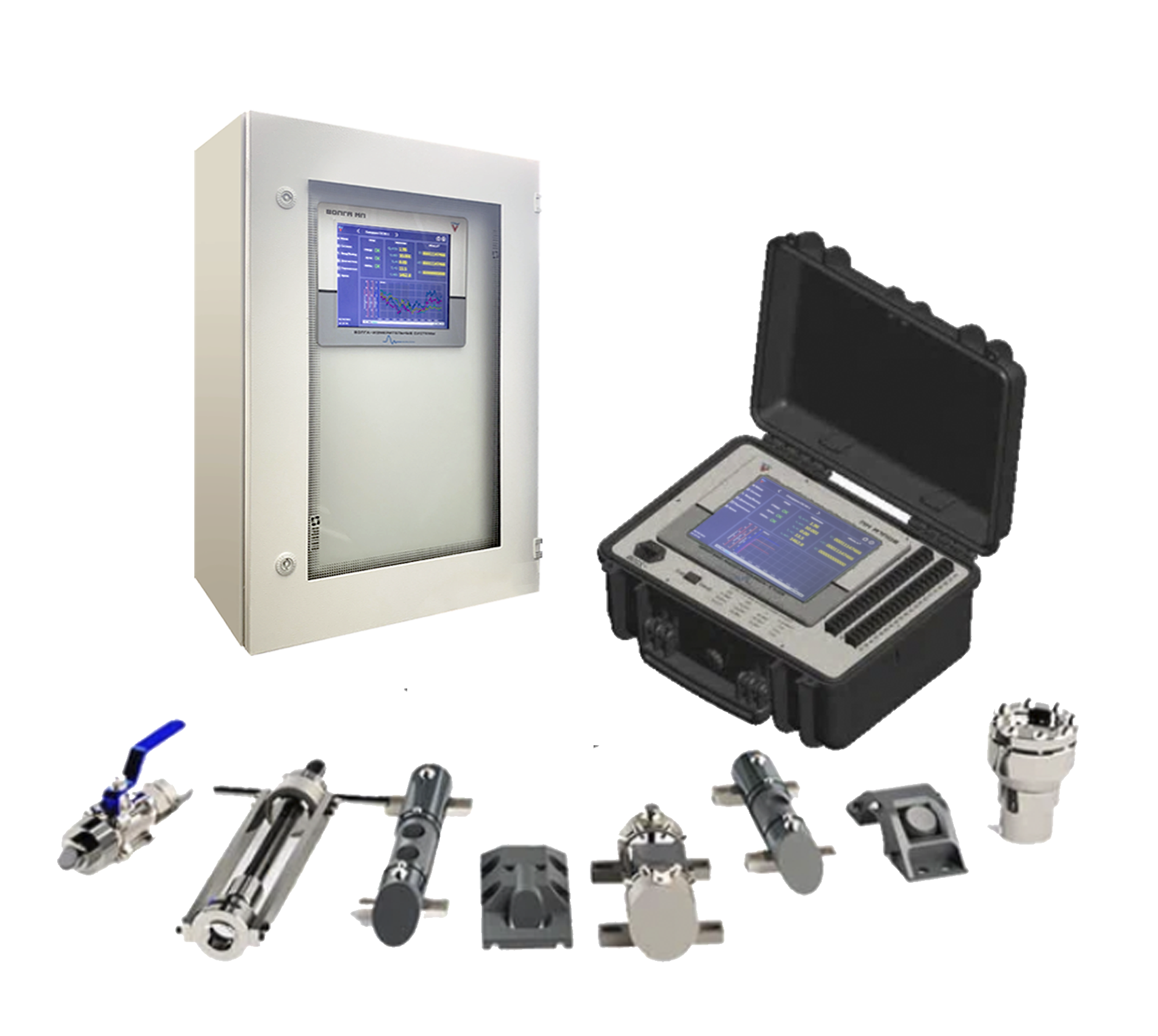

Описание расходомера Волга МЛ:

Акустический ультразвуковой расходомер Волга МЛ предназначен для измерения объемного расхода и объема воды в водоводах, преимущественно среднего и большого размера, в условиях напорного, безнапорного и комбинированного режимов течения.

Расходомер полностью разработан российскими специалистами в области акустики, гидравлики и электроники, и предназначен для измерения объемного расхода и объема воды в водоводах, преимущественно среднего и большого размера, в условиях напорного, безнапорного и комбинированного (напорно-безнапорного) режимов течения. В основе работы расходомера лежит ультразвуковая «времяимпульсная» многолучевая технология измерения скорости течения в измерительном створе. Для измерения расхода в водоводах с комбинированным или безнапорным режимом течения дополнительно используются датчики (первичные преобразователи) глубины - гидростатические, радарные бесконтактные, ультразвуковые подводные или ультразвуковые бесконтактные. При наличии отложений, влияющих на форму и площадь живого сечения потока, используются датчики уровня наносов.

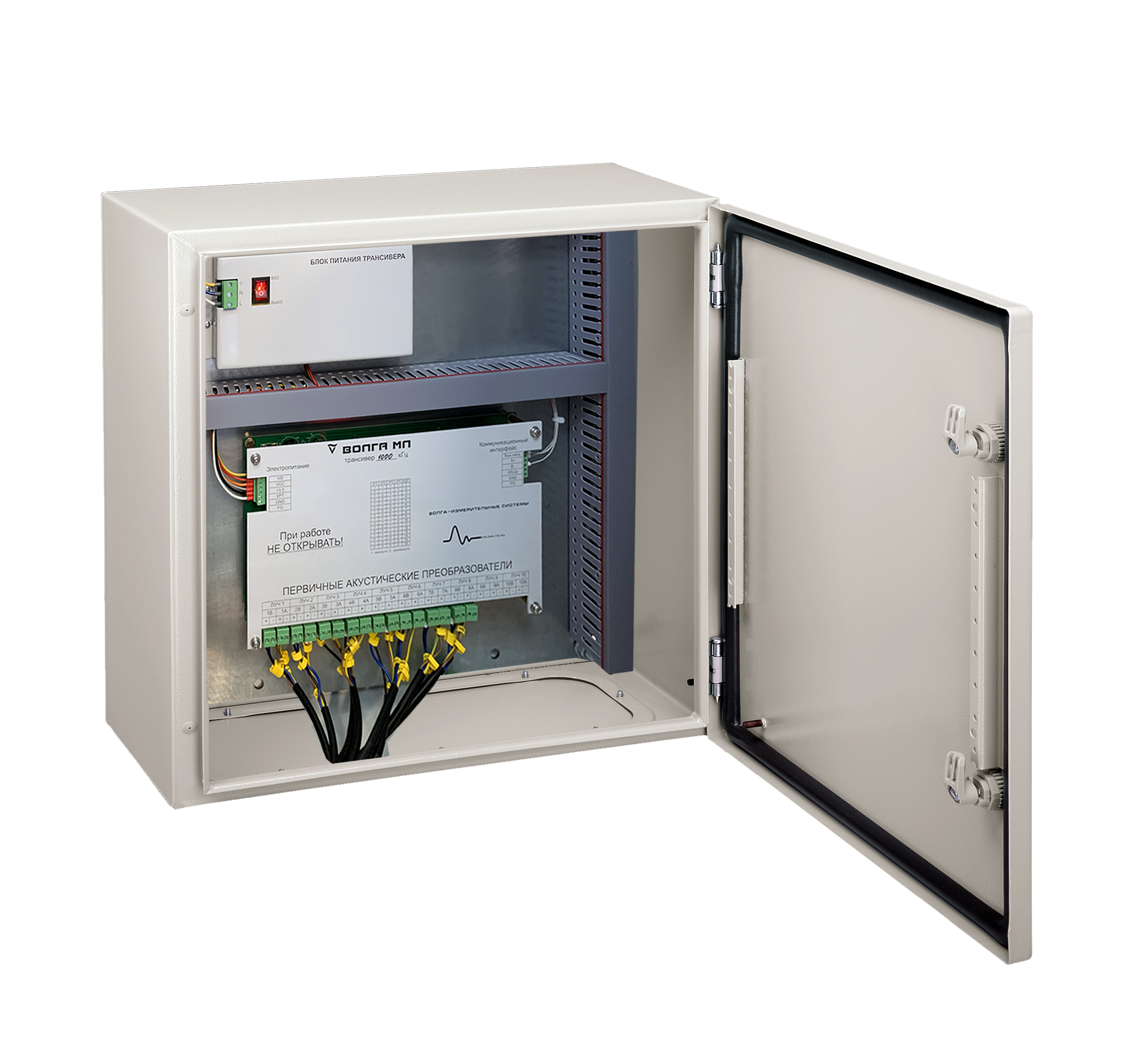

  • Вторичный преобразователь

Доступен как в стационарном варианте, так и в портативном с автономным электропитанием.

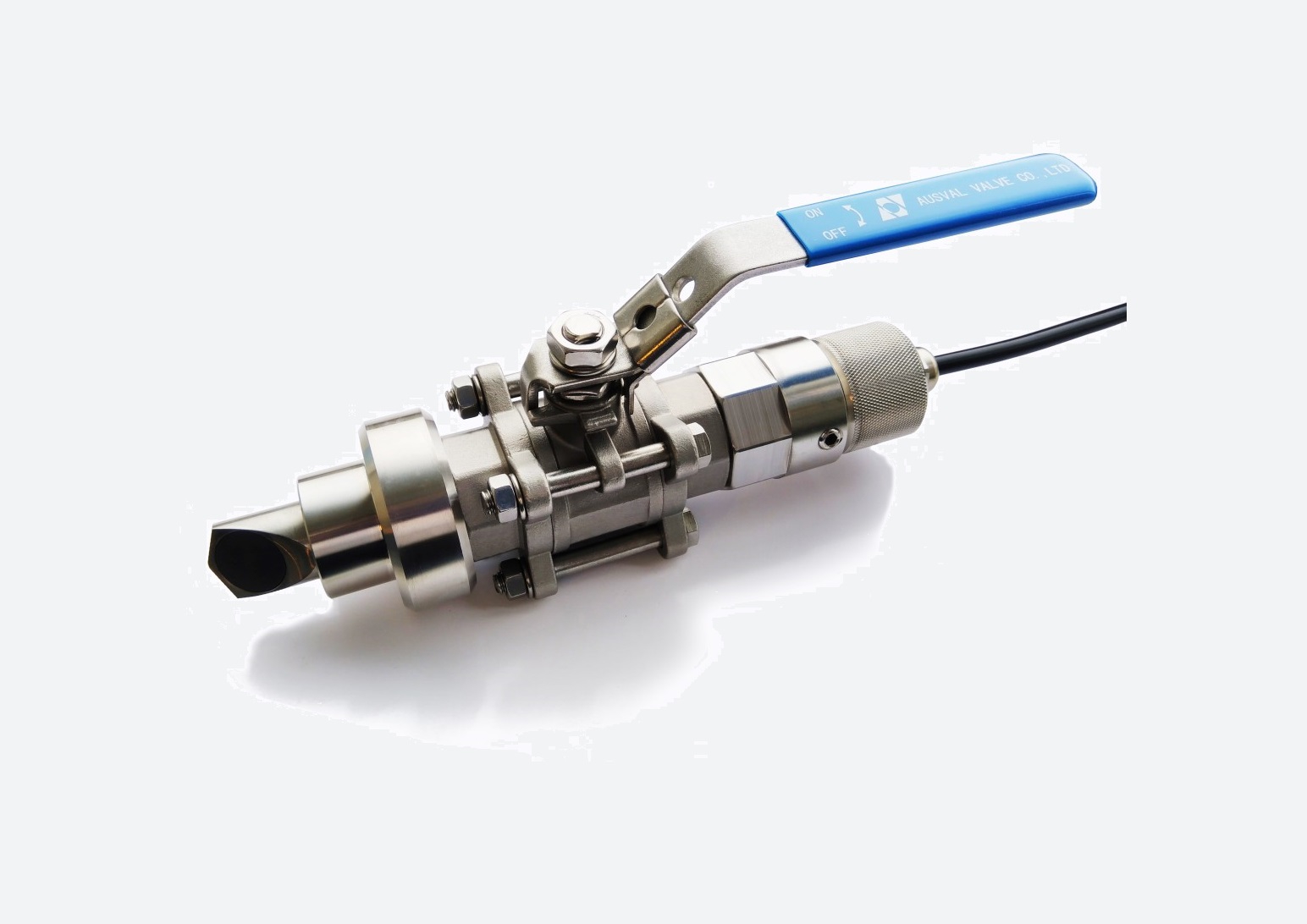

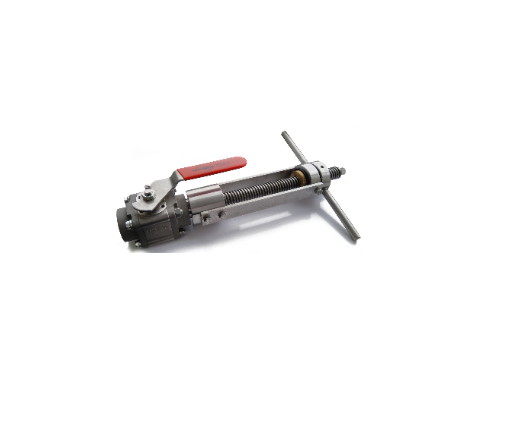

  • Первичные преобразователи

Врезные и накладные изнутри первичные преобразователи позволяют разместить створ измерений на любом водоводе, изготовленном из любого материала с учетом конструктивных особенностей.



  • Типоразмеры труб

Ду, мм: 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 15000 мм



Расходомер акустический ультразвуковой Волга МЛ зарегистрирован как тип средства измерений в Федеральном информационном фонде по обеспечению единства измерений за № 78414-20 (МП 2550-0361-2019).

Акустический ультразвуковой расходомер "Волга МЛ" признан победителем в номинации Лучшая технология Международной экологической премии EWA Award 2020 .



Сферы применения УЗ расходомера Волга МЛ:

  • Станции водоподготовки, транспортировки и распределения воды
  • Турбинные водоводы высоко-, средне- и низконапорных (в том числе русловых) ГЭС, деривационные каналы
  • Водоводы систем технического водоснабжения ТЭС (КЭС, ТЭЦ и пр.) и АЭС
  • Объекты ЖКХ (очистные сооружения, станции водоподготовки, судоходные и транспортные магистрали, канализационные системы, насосные станции и др.)
  • Системы ирригации и мелиорации, естественные русла
  • Узлы коммерческого учета для взаиморасчетов между хозяйствующими субъектами



Преимущества акустического расходомера Волга МЛ:

  • Разработан специально для условий многолетней эксплуатации на гидротехнических сооружениях в любой климатической зоне, в том числе сейсмоопасных районах;
  • Может быть использован в коротких водоводах сложной изменяющейся по длине формы;
  • Гибкая модульная разветвленная архитектура позволяет существенно снизить стоимость системы измерений для большого количества измерительных створов;
  • Высокая точность измерения;
  • Полноцветный сенсорный экран с интуитивно понятным интерфейсом;
  • Широкий ряд высоконадежных акустических преобразователей для водоводов любой формы поперечного сечения и типа (скрытые в скале, грунте, открытые);
  • Полное соответствие требованиям стандартов МЭК IEC60041, ASME РТС-18, IS06416, ГОСТ Р 51657.5-2002;
  • Режим самодиагностики;
  • Регистрация времени наработки, ведение журналов событий и ошибок;
  • Широкие проводные и беспроводные коммуникационные возможности.
  • Поддержка протокола MQTT для работы в системах промышленного Интернета вещей (IIoT)



Технические характеристики Волга МЛ:

Наименование характеристики

Значения

Диаметр водовода/ширина водовода, мм

200…15000

Диапазон измерений объемного расхода (в зависимости от формы и размеров водовода), м3

±180*S…±72000*S, где S – площадь поперечного сечения потока

Пределы допускаемой относительной погрешности измерения расхода δн, %

- при измерении по диаметру
- при измерении по двум хордам
- при измерении по трем хордам
- при измерении по четырем хордам

±1+0.2/v
±0.4+0.2/v
±0.32+0.2/v
±0.25+0.2/v
где v – измеренное значение средней скорости жидкости

Диапазон измерения расстояния от акустического преобразователя до границы раздела сред «вода-воздух» (измерение глубины) и «вода-твердая поверхность» (измерение до поверхности дна или твердых наносов), мм

5...5000

Предел приведенной погрешности измерения расстояния от акустического преобразователя до границы раздела сред (глубины и положения дна или твердых наносов), %

±0,3

Диапазон измерения и пределы допускаемой абсолютной погрешности измерения глубины и положения дна средством измерения стороннего производителя

Берется из технической документации производителя средства измерения

Пределы допускаемой относительной погрешности измерения расхода при безнапорном течении,%

±, где
δн – пределы допускаемой относительной погрешности измерения расхода при напорном течении с соответствующим количеством лучей
δг - пределы допускаемой относительной погрешности измерения глубины (при безнапорном течении)
δд - пределы допускаемой относительной погрешности измерения расстояния до дна или твердых наносов (при наличии)

Диапазон относительной влажности окружающей среды, %

0 … 95 (без конденсации)

Диапазон температуры окружающей среды при эксплуатации первичных акустических преобразователей, ᵒС

-40…+50

Максимальная ширина канала при измерении в безнапорном режиме, мм

100 000

Диапазон температуры измеряемой жидкости, ᵒС

0…+60

Диапазон температуры окружающей среды при эксплуатации вторичного блока, ᵒС

0…+50
-40…+50 при наличии обогревателя (опция)

Диапазон давления измеряемой жидкости, МПа

0…14

Напряжение питания, В

90-250

Максимальная потребляемая мощность, Вт

80...200 при наличии обогревателя (опция)

Габаритные размеры вторичного  блока стационарного исполнения, мм

500х700х250

Габаритные размеры вторичного блока портативного исполнения, мм

470х400х145

Степень защиты первичных преобразователей

IP68

Степень защиты вторичного блока стационарного исполнения

IP65

Степень защиты вторичного блока портативного исполнения

IP67

Масса вторичного блока стационарного исполнения, кг

30

Масса вторичного блока портативного исполнения (с батареями), кг

22

Средняя наработка на отказ, ч

64 000

Срок службы, лет

12

Тип оборудования

Расходомер, Акустический расходомер, Ультразвуковой расходомер
