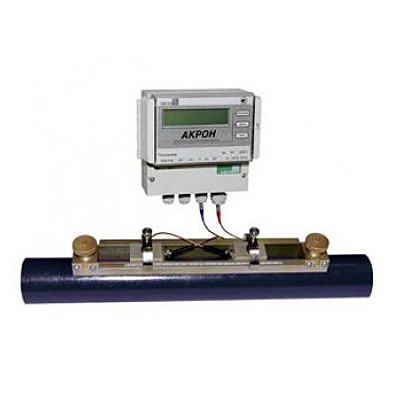

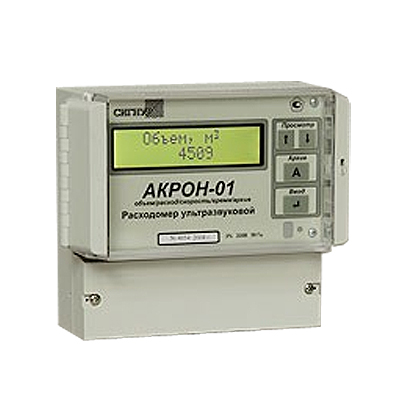

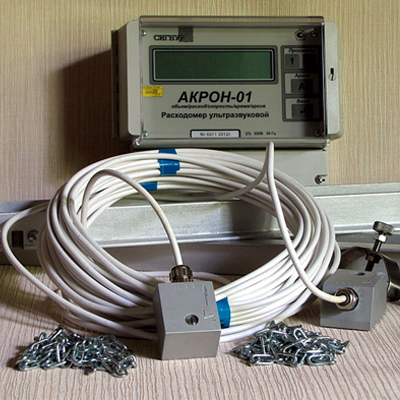

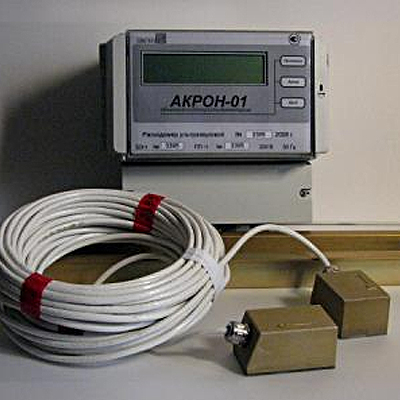

Тип оборудования: Расходомер ультразвуковой стационарный Производитель: Россия Серия: Акрон Модель: Акрон-01 Описание: Прибор для измерения расхода и количества звукопроводящих жидкостей. Гарантия на ультразвуковой стационарный расходомер с накладными датчиками АКРОН-01: 12 мес. Внесен в Госреестр СИ РФ. Назначение прибора: Ультразвуковой стационарный расходомер с накладными датчиками АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод с низким содержанием газообразных включений в напорных трубопроводах, систем водоснабжения и канализации. Расходометр измеряет разность времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчитывает ее в мгновенное значение расхода с последующим интегрированием. Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины. Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводятся текущие значения измеряемых величин: |
- почасового - 2500 записей (более 100 суток);
- посуточного - 2200 записей (более 6 лет);
- перерывов учета - 100 записей;
Видео-ролики по прибору:
Выбор и подготовка места монтажа
Установка излучателей на трубопровод
Работа прибора и просмотр архивов
Возможные неисправности и способы их устранения
Технические характеристики расходомера Акрон-01:
Выходной сигнал расходомера АКРОН-01: 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямопропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485.
Диаметр условного прохода трубопровода, мм 40 - 2000
Верхние пределы диапазонов измеряемого расхода, м3/ч 8 - 40000
Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу - после места установки:
Температура, °С:
контролируемой среды: -10°С + 150°С
воздуха, окружающего БЭ-1: -20°С + 50°С
Степень защиты от внешних воздействий оболочки ПП-1 и БЭ-1 - IP-65 по ГОСТ 14254.
Питание от сети переменного тока, В 220
Межповерочный интервал 2 года
Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода:
|
Диаметр условного прохода, Dу, мм |
Диапазоны измеряемых расходов, |
|
40 |
(0,16 - 8)...(1-50) |
|
50 |
(0,2 - 10)...(2 - 100) |
|
65 |
(0,25 - 12,5)...(3,2 - 160) |
|
80 |
(0,32 - 16)...(5 - 250) |
|
100 |
(0,4 - 20)...(6,4 - 320) |
|
125 |
(0,5 - 25)...(8 - 400) |
|
150 |
(0,64 - 32)...(12 - 600) |
|
200 |
(0,8 - 40)...(20 - 1000) |
|
250 |
(1 - 50)...(25 - 1250) |
|
350 |
(1,2 - 60)...(32 - 1600) |
|
400 |
(1,6 - 80)...(40 - 2000) |
|
500 |
(2 - 100)...(64 - 3200) |
|
650 |
(2,5 - 125)...(80 - 4000) |
|
800 |
(3,2 - 160)...(160 - 8000) |
|
1000 |
(4 - 200)...(320 - 16000) |
|
2000 |
(8 - 400)...(800 - 40000) |
Комплект поставки расходомера Акрон-01:
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по ультразвуковым расходомерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
