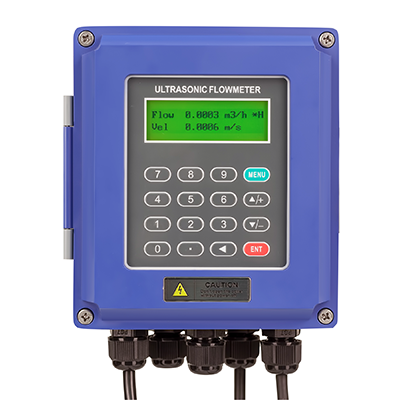

Ультразвуковой расходомер StreamLux SLS-720F
Ультразвуковой расходомер StreamLux SLS-720F - высокотехнологичный прибор для измерения расхода жидкостей бесконтактным способом. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 200 метров позволяют смело отнести их к классу профессиональной аппаратуры.
Расходомеры StreamLux SLS-720F идеальны для непрерывного и точного измерения расхода как воды, так и агрессивных, химически активных жидких сред с температурой до +160°С. Также они успешно применяются для учета сточных вод и других жидкостей с включением до 5% твердых фракций или газов. Измерения возможны на трубопроводах от 15 до 6000 мм, из практически любого материала и при любом давлении.
Ультразвуковые расходомеры StreamLux могут эксплуатироваться в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости. Ударопрочный корпус прибора удобно монтировать на любой ровной поверхности. Класс защиты корпуса IP67 гарантирует устойчивость к струям воды и полное предотвращение проникновения пыли. Накладные датчики расходомера имеют класс защиты IP68 и могут устанавливаться в полностью затапливаемых колодцах.
Ультразвуковой расходомер StreamLux SLS-720F используется для:

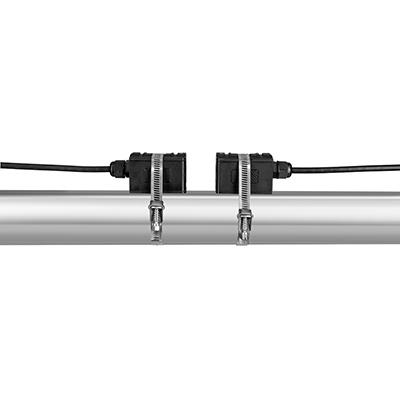

Накладные датчики
Монтаж накладных датчиков осуществляется без врезки в сеть и может быть произведен лицом без специальной подготовки. Полностью исключается риск протечки и необходимость остановки техпроцессов на период монтажа. Ультразвуковые расходомеры Streamlux также успешно используются для измерения агрессивных, вязких или пищевых видов жидкостей, т.к. не имеют контактов с контролируемой средой.
Врезные датчики
Ультразвуковые расходомеры Streamlux с врезными датчиками применяются в тех случаях, когда труба имеет многослойную структуру из разных материалов или за долгие годы ее поверхность покрылась изнутри толстым слоем ракушечника. Их установка на трубе не намного сложнее накладных комплектов и также осуществляется под давлением без остановки техпроцесса и слива жидкости в контуре.
Для монтажа потребуется наварить на стенку трубы специальную гайку-бобышку, после чего к ней прикручивается входящий в комплект шаровой кран. Открыв клапан крана вы просверливаете отверстие в стенке трубы и под углом в 90° вставляете в него датчик. Второй датчик устанавливается аналогичным образом с другой стороны трубы на расстоянии которое покажет прибор. При необходимости датчики можно вынимать для осмотра и чистки любое количество раз.
Принцип работы:
Ультразвуковые расходомеры StreamLux действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.
Технические характеристики расходомера StreamLux SLS-720F:
| Ду трубопровода | 25 — 100 мм 50 — 700 мм 300 — 6000 мм (в зависимости от выбранных датчиков) |
||||||||||||
| Погрешность измерения расхода | ±1% | ||||||||||||
| Расстояние от датчиков до прибора | До 200 метров, кабель двухжильный, экранированный |
||||||||||||
| Диапазон измерения скоростей потока | ±0.01 — ±12 м/с, в обе стороны |
||||||||||||
| Дисплей | ЖК с подсветкой, 2х20 символов Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки |
||||||||||||
| Входные сигналы |
Датчики расхода (2) Дополнительные аналоговые входы (3) |
||||||||||||
| Выходные сигналы (для съема и передачи информации по каналам связи) |
|
||||||||||||
| GSM модем (опция) |
При заказе услуги "Облачный сервис" |
||||||||||||
| Запись данных |
|
||||||||||||
| Архив (опция) |
|
||||||||||||
| Облачный сервис (опция) |
|
||||||||||||
| Диапазон температур |
|
||||||||||||
| Взрывозащита (опция) |
|
||||||||||||
| Питание прибора |
|

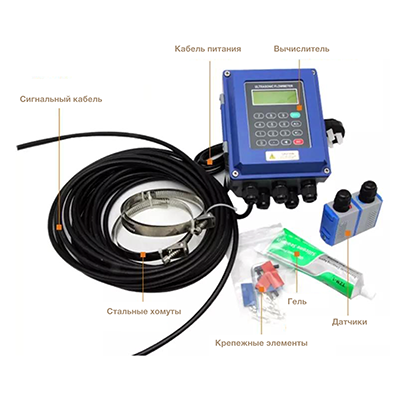

Комплектация:
| Малый | Средний | Большой | Врезной | |
| Расходомер SLS-720F | + | + | + | + |
| ПОРТЫ: | ||||
| - Токовый | + | + | + | + |
| - Импульсный | + | + | + | + |
| - Частотный | + | + | + | + |
| - Релейный | + | + | + | + |
| - RS-232 (RS-485) | + | + | + | + |
| - Звуковой | + | + | + | + |
| Ультразвуковые датчики | ||||
| Накладные датчики Ду Ø 25-100 мм, +160°С | + | - | - | |
| Накладные датчики Ду Ø 50-700 мм, +160°С | - | + | - | |
| Накладные датчики Ду Ø 300-6000 мм, +160°С | - | - | + | |
| Врезные датчики Ду Ø 80-6000 мм, +160°С | + | |||
|
