Ультразвуковой накладной расходомер KATFlow 230

  • KATFlow 230

    /images/all/3/9619/big/img_5.jpg

    jijijij

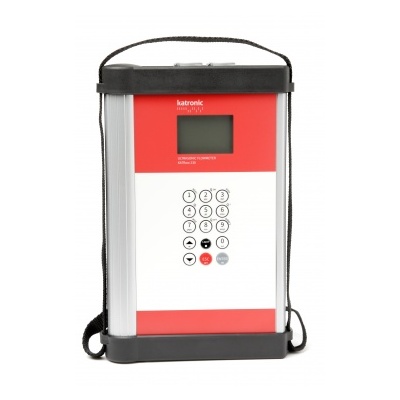

    Ультразвуковой накладной расходомер KATFlow 230

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Katronic


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 2.80MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковой портативный двухканальный расходомер KATflow 230 предназначен для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопроводах без врезки в трубопровод. Расходомер имеет встроенный регистратор и программное обеспечение для записи измеренных значений и последующей их выгрузки. Кроме того KATFlow 230 может быть снабжен штатным зондом-толщиномером для измерения толщины стенки трубы в зоне измерения расхода. Благодаря наличию Интуитивного меню, мастера установки и звукового помощника позиционирования датчиков, настройка расходомера и корректная установка датчиков занимает всего несколько минут. Двухканальная версия позволяет измерять расход одновременно на двух трубах либо на одной трубе в двухлучевом режиме. Измеренные значения могут быть переданы при помощи опциональных рабочих выходов.



Отличительные особенности ультразвукового расходомера KATFlow 230:



  • Питание от 8-ми обычных пальчиковых аккумуляторов ДА, которых хватает на 24 ч работы
  • Накладные ультразвуковые датчики с автоматическим распознаванием и штатный зонд-толщиномер
  • Графический ЖК дисплей с диагностическими и математическими функциями для двухканальных измерений
  • Возможен вариант с противоударным корпусом IP67 или с легкой сумкой для переноски всех принадлежностей, включая накладные цепи, клипсы и акустический гель
  • Выгрузка измеренных значений в режиме реального времени или после измерения через RS232 или USB при помощи программного обеспечения KATdata+
  • Питание от сети и от встроенных аккумуляторов. Доступна опция питания от внешнего аккумулятора для проведения длительных измерений (до 21 суток).
  • Измерение расхода в обоих направлениях с функцией сумматора.



Технические характеристики ультразвукового расходомера KATFlow 230:



Основные характеристики
Принцип измерения Ультразвуковой времяразностный корреляци­онный метод
Скорость потока 0,01...25 м/с
Разрешение 0,25 мм/с
Воспроизводимость 0,15% от показания ±0,015 м/с
Погрешность Объемный расход
± 1% от показания без калибровки,
± 0,5% от показания с калибровкой
Скорость потока
± 0,5% от показания
Диапазон измерений 01.01.00
Усреднение показаний 0...99 с
Частота измерения 10...100 Гц
Время отклика
Содержание газов и твердых примесей в среде < 10% от объема
Общие
Корпус Портативный
Степень защиты IP 65
Рабочая температура -10...60°С
Материал корпуса Экструдированный алюминий, Аl MG Si 0,5, литая крышка из сплава цинка GDZn AL 4 CU 1
Количество каналов 2
Источник питания Встроенные аккумуляторы 8 х NiMh АА 2850 мАч, или внешний источник питания 9 В пост, тока, или внешний блок аккумуляторов 12 В, 105 Ач
Время работы > 24 ч с полностью заряженными аккумулято­рами
Дисплей ЖК графический дисплей, 128 х 64 точки с подсветкой
Размеры В 290 х Ш 180 х Д 37 мм
Вес Около 2,0 кг
Потребляемая мощ­ность < 5 Вт
Используемые языки Русский и др
Вычислительные функции Среднее, разность, сумма, наибольшее



  • Подходит для большинства материалов труб диаметром от 10 мм до 3000 мм
  • Интуитивное меню, мастер установки и звуковой помощник позиционирования датчиков для быстрой настройки и установки
  • Времяпролетное корреляционное измерение с использованием технологии Dual DSP для повышения точности измерения
  • Регистратор до 100 000 результатов измерений и программа для скачивания на персональный компьютер
  • Датчик-толщиномер (опция)
  • Не содержит источников ионизирующего облучения



Передача данных
Последовательный интерфейс RS 232, USB конвертор (опция)
Данные Мгновенные и суммарные измеренные значения, параметрические наборы и конфигурация, зарегистрированные данные
Регистратор данных
Объем памяти примерно 30 ООО выборок (128 кБ), по желанию > 100 ООО (512 кБ)
Регистрируемые данные Все измеренные и суммарные значения, параметрические наборы
Программное обеспечение KATdata+
Функциональные возможности Вьпрузка измеренных значений/установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени.
Операционные системы Windows 7, Vista, 2000, NT, XP, Linux, Mac (опция)
Величины и единицы измерения
Объемный расход м3/час, м3/мин, м3/с, л/час, л/мин, л/с, и др.
Скорость потока м/с, и др.
Массовый расход г/с, т/ч, кг/ч, кг/мин
Объем м3, л и др.
Масса г, кг, т
Зонды-толщиномеры (опция)
Тип LT
Температурный диапазон -20...40°С
Диапазон измерений 1,0...100 мм
Разрешение 0,01 мм
Линейность 0,2 мм
Длина кабеля 1,5 м
Tип NT
Температурный диапазон -20...60°С
Диапазон измерений 1,0...200 мм
Разрешение 0,01 мм
Линейность 0,1 мм
Длина кабеля 1,5 м
Тип НТ
Температурный диапазон 0...500°С
Диапазон измерений 1,0...200 мм
Разрешение 0,01 мм
Линейность 0,1 мм
Длина кабеля 1,5 м
Накладные датчики
Тип K1L, K1N, К1Е
Диапазон диаметров 50...3000 мм для K1N/E
50...6500 мм для K1L
Размеры 60x30x34 мм
Материал корпуса Нержавеющая сталь
Материал оболочки кабеля K1L – ПВХ K1N/E – нержавеющая сталь
Температурный диапазон Tип KlL: -30...80°С
Тип K1N: -30...130°С
Tип KlE: -30...250°С
Степень защиты IP 66, IP 67 и IP 68 (опция)
Длина кабеля K1L -5 м, K1N/E – 4м
Тип K4L, K4N, К4Е
Диапазон диаметров 10...250 мм для K4N/E 10...250 мм для K4L
Размеры 43x18x22 мм
Материал корпуса Нержавеющая сталь
Материал оболочки кабеля K4L – ПВХ, K4N/E – нержавеющая сталь
Температурный диапазон Тип K4L: -30...80°С
Тип K4N: -30...130°С
Тип К4Е: -30...250°С
Степень защиты IP 66, IP 67 и IP 68 (опция)
Длина кабеля K4L -5 м, K4N/E – 2,5 м
Транспортировочные кейсы
Ударопрочный кейс
Размер В-190хШ-480хД-385 мм
Вес 3,7 кг
Степень защиты IP 67
Наружный материал Полипропилен/резина
Внутреннее наполнение Полиуретановая пена выоской плотности
Мягкий кейс
Размер В 240 хШ 350 хД 180 мм
Вес 0,5 кг
Наружный материал Нейлон
Внутреннее наполнение Нейлон
Приспособления для крепления датчиков
Диапазон диаметров и тип крепления Хомуты, нержавеющая сталь ДУ 10...40 мм
Цепи и клипсы, 1м ДУ 15...310мм
Цепи и клипсы, 2м ДУ 25...600 мм
Цепи и клипсы, 4м ДУ 25...1200мм
Текстильные ленты до 15 м ДУ 1000...3000(6500) мм
Установочные приспособления, рельсы и магниты (для К4 датчиков) ДУ 10...250 мм
Установочные приспособления, рельсы и магниты (для К1 датчиков) ДУ 50...3000 мм
Установочное приспособление для гибких шлангов по заказу, нержавеющая сталь
Версия: DS/KATflow200/V20 Е0910 090910
Введите число *
Спрашивает: Сергей:

Прошу направить в мой адрес комерческое предложение на приобретение прибора KATflow 230


Введите число *
Сертификаты

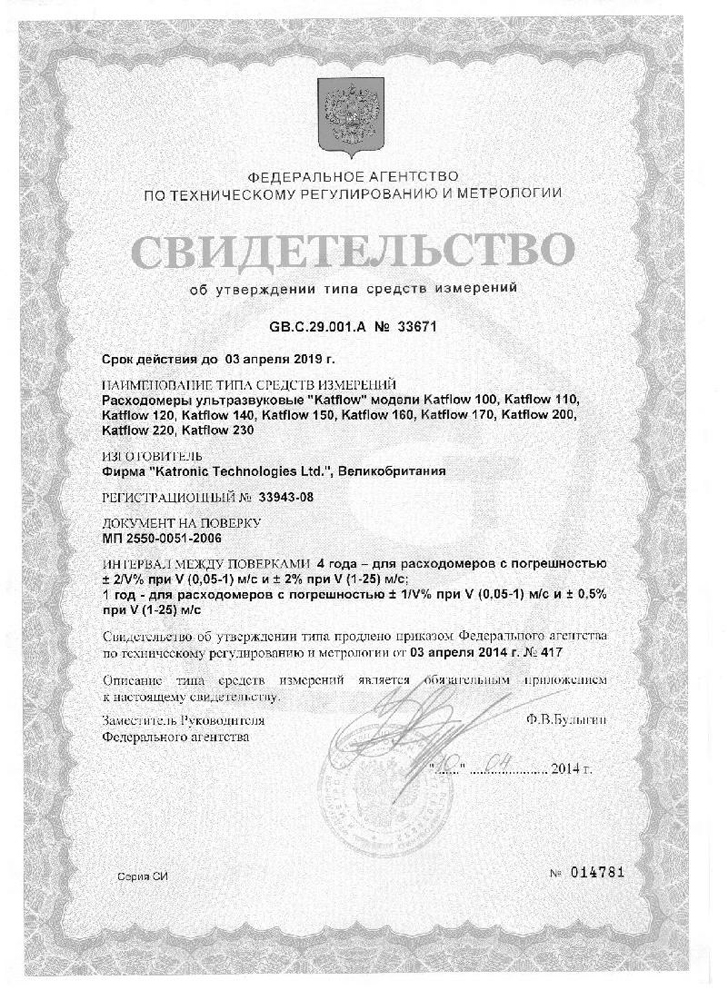

Свидетельство об утверждении типа средств измерения
