Ультразвуковой накладной расходомер KATflow 100

  • KATflow 100

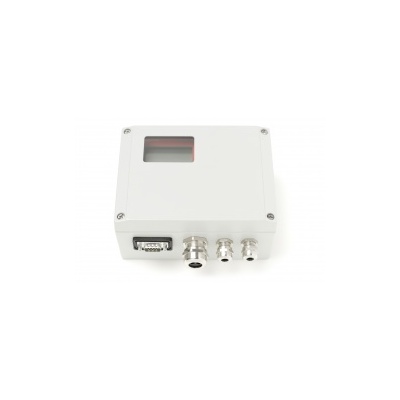

    /images/all/3/9623/big/img_5.jpg

    jijijij

    Ультразвуковой накладной расходомер KATflow 100

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Katronic


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 2.92MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковые расходомеры KATflow предназначены для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопроводах без врезки в трубопровод.

Измерение потока основано на принципе влияния движущейся среды на звуковые волны. Измерения проводятся путем облучения трубы ультразвуком и последующей оценкой временных отличий, изменений частоты и сдвига фазы ультразвуковых сигналов. Поскольку изменение профиля потока и температуры среды влияют на точность измерения, умная электроника компенсирует эти влияния, обеспечивая достоверные показания.

KATflow 100 — это ультразвуковой расходомер с различными рабочими входами/выходами и последовательным интерфейсом предназначен для не инвазивного измерения расхода жидкостей и сжиженных газов в полностью заполненных трубопроводах.



Расходомер настраивается персональным компьютером или другим эквивалентным оборудованием через интерфейс RS232 с помощью поставляемого программного обеспечения KATconfig, Кроме того он может настраиваться при помощи портативного программатора (опция). Его интуитивно понятное рабочее меню делает настройку KATFlow 100 и установку датчиков быстрой и легкой.

Ультразвуковые датчики накладываются на внешнюю поверхность трубы, таким образом, избегая необходимости врезки в трубопровод, и прерывания производственного процесса. KATflow 100 можно использовать для любых стандартных труб, по которым текут чистые или грязные жидкости или сжиженные газы.



Технические характеристики ультразвукового расходомера KATflow 100:



Основные характеристики
Принцип измерения Ультразвуковой времяразностный корреляционный метод
Скорость потока 0,01...25 м/с
Разрешение 0,25 мм/с
Воспроизводимость 0,15% от показания ± 0,015 м/с
Погрешность Объемный расход
± 1% от показания без калибровки,
± 0,5% от показания с калибровкой
Скорость потока
± 0,5% от показания
Диапазон измерений 1/2500
Содержание газов и твердых примесей в среде < 10% от объема
Общие
Корпус Корпус, устанавливаемый на стену либо на трубу (опция)
Степень защиты IP 66
Рабочая температура -10...60°С
Материал корпуса Алюминий
Количество каналов 1
Источник питания 100...240 В перем.тока или 9...36 В пост, тока
Дисплей ЖК 128 х 64 точек с подсветкой
Размеры В 120х Ш 160х Д 80мм
Вес Около 750 г
Потребляемая мощность <2 Вт
Усреднение показаний 0...99 с
Частота измерения 10...1000 Гц
Время отклика
Языки Русский и др.



  • Времяпролетное корреляционное измерение
  • Конфигурирование программатором или ПК через интерфейс RS 232
  • Экономичный монтируемый на трубу или на стену прибор с опциональным дисплеем
  • Легко устанавливаемые накладные датчики без остановки работы трубопровода
  • Неразрушающее измерение расхода жидкостей или сжиженных газов
  • Подходит для большинства материалов труб диаметром от 10 мм до 1000 мм.
  • Два типа датчиков перекрывают весь диапазон диаметров труб
  • Не содержит источников ионизирующего облучения



Величины и единицы измерения
Объемный расход м3/час; м3/мин, л/ч, л/мин, л/с и др
Скорость потока м/с и др.
Массовый расход г/с, т/ч, кг/ч, кг/мин
Объем м3, л и др.
Масса г, кг, т
Передача данных
Последовательный интерфейс RS48S, RS 485 (опция), Modbus RTU (опция)
Данные Измеренные и суммарные значения, параметрический набор и конфигурация.
Протокол KATconfig, Modbus RTU
Программное обеспечение KATconflg
Назначение Установка параметров и конфигурации. Выгрузка измеренных значений.
Операционные системы Windows 2000, NT, ХР, Vista, 7 Linux, Mac (опция)
Рабочие входы и выходы (максимум – 4)
Рабочие выходы
Гальванически развязанные от основной электроники и от других входов/выходов
Токовый 0...20 мА активный или 4...20 мА, пассивный, U = 30 В, точность ± 0,1% от измеренного значения
Температурный РТ100,4-х проводное соединение, диапазон измерения от -50 до 400°С, разрешение 0,01 К, погрешность ± 0,1 К.
Рабочие выходы
Гальванически развязанные от основной электроники и от других входов/выходов
Токовый 0...20 мА, актив. ( Rh = 500 Ом), разрешение 16 бит, U = 30 В, по­грешность 0,1%
HART 4...20 мА, HART
Цифровой (открытый коллектор) Сумматор, вес 0,01...1000/ед., ширина 30...999 мс, U = 24 В, 4 мА
Цифровой (релейный) тревожный, ошибки (программируемый), сухой контакт, U = 48 В, 1макс.=250 мА
Накладные датчики
Тип К1Р, К1L
Диапазон диаметров 50...1000 мм
Размеры 60x30x34 мм
Материал К1Р пластик
Материал K1L Нержавеющая сталь
Температурный диа­пазон -30...50°С (К1Р)
-30...80°С (K1L)
Другие температурные диапазоны по запросу
Степень защиты IP 66, IP 67 и IP 68 (опция)
Длина кабеля 5 м
Тип К4Р, K4L
Диапазон диаметров 10...250 мм
Размеры 43 х 18x22 мм
Материал К4Р пластик
Материал K4L Нержавеющая сталь
Температурный диа­пазон -30...50°С (K1P)
-30...80°С (K1L)
Другие температурные диапазоны по запросу
Степень защиты IP 66, IP 67 и IP 68 (опция)
Длина кабеля 5 м
Температурные датчики РТ100
Тип РТ100 (накладные)
Диапазон измерения -30...250°С
Дизайн 4-х проводный
Погрешность Т ± (0,15°С + 2 х 10-3 х Т [°С], класс А
Погрешность А Т ≤0,1 К(ЗК< ΔT< 6К)
Время отклика 50 с
Размеры датчика 20 х 15х 15 мм
Материал датчика Алюминий
Степень защиты IP 66
Установка цепями для 1 <150
Длина кабеля Зм
Введите число *


Введите число *
Сертификаты

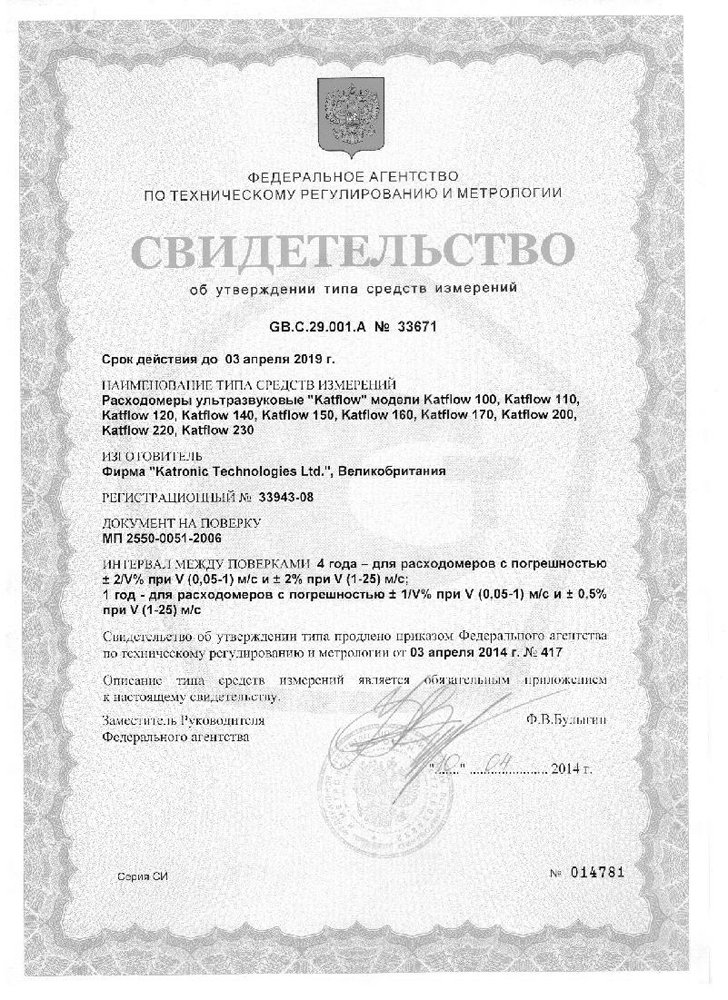

Свидетельство об утверждении типа средств измерения
