Артикул: MassFlow P10
|
Тип оборудования: Кориолисовый расходомер
Производитель: StreamLux
Модель: MassFlow P10
Гарантия: 1 год

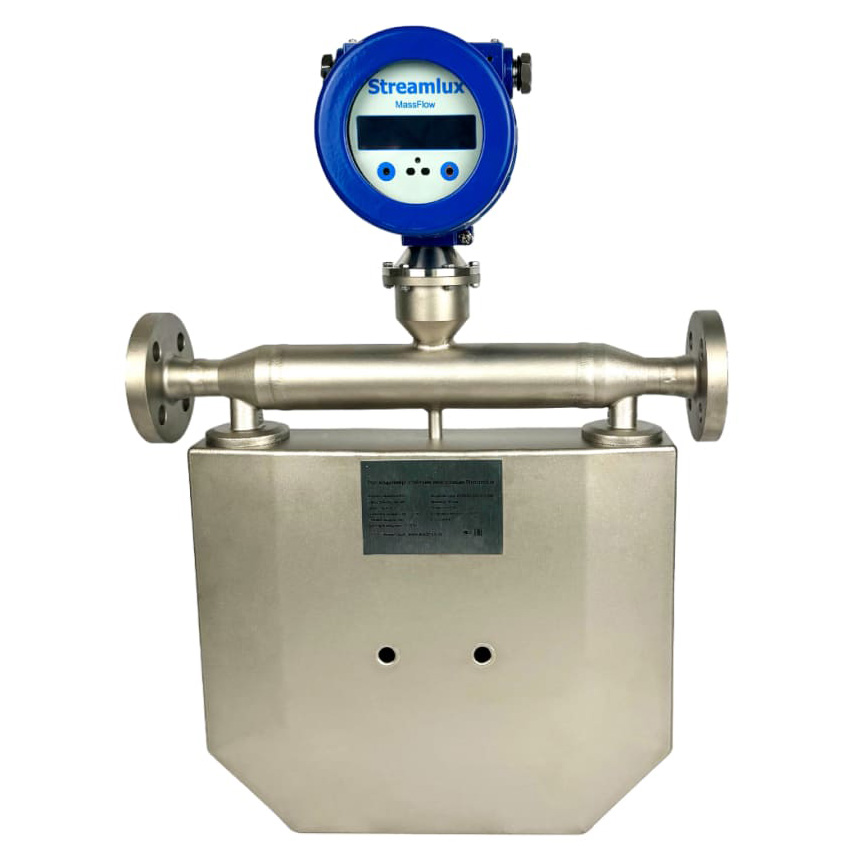

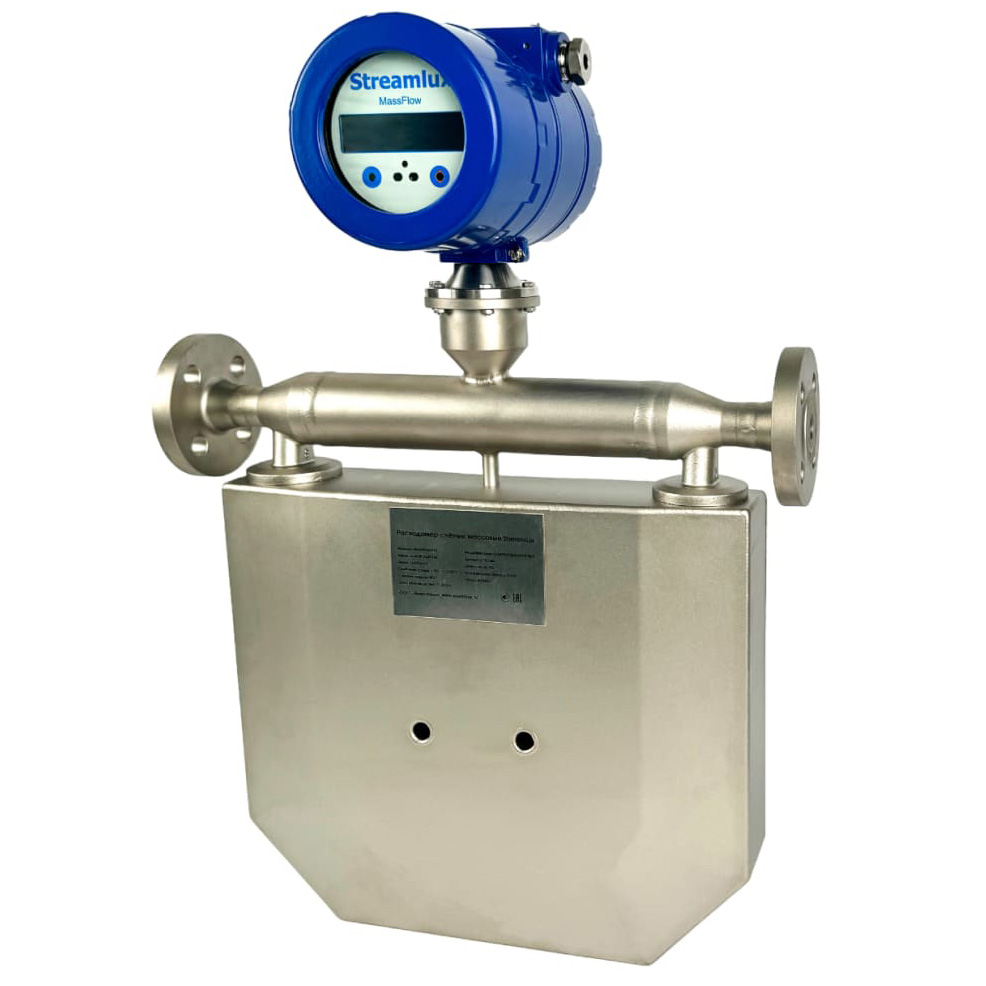

Описание расходомера MassFlow P10:

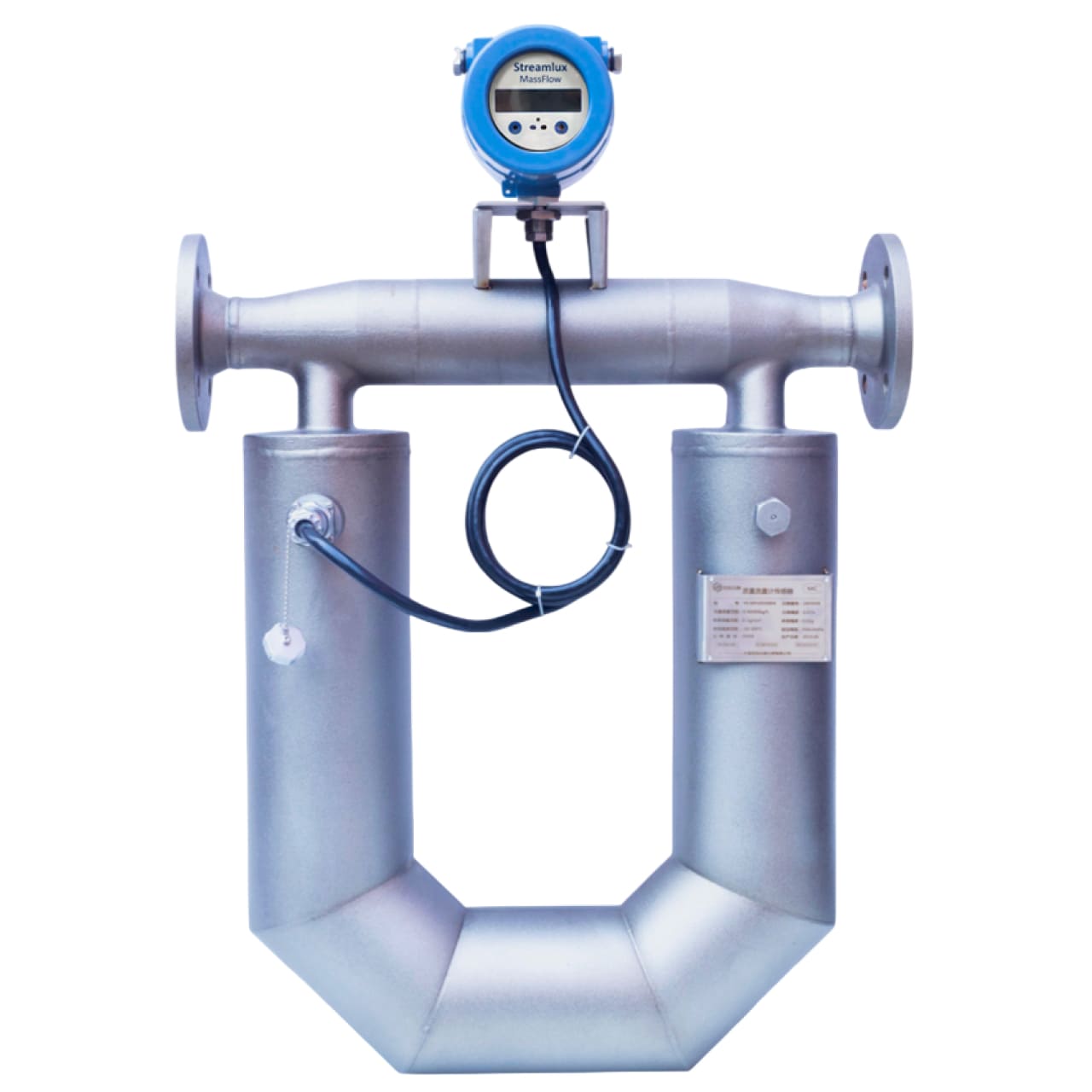

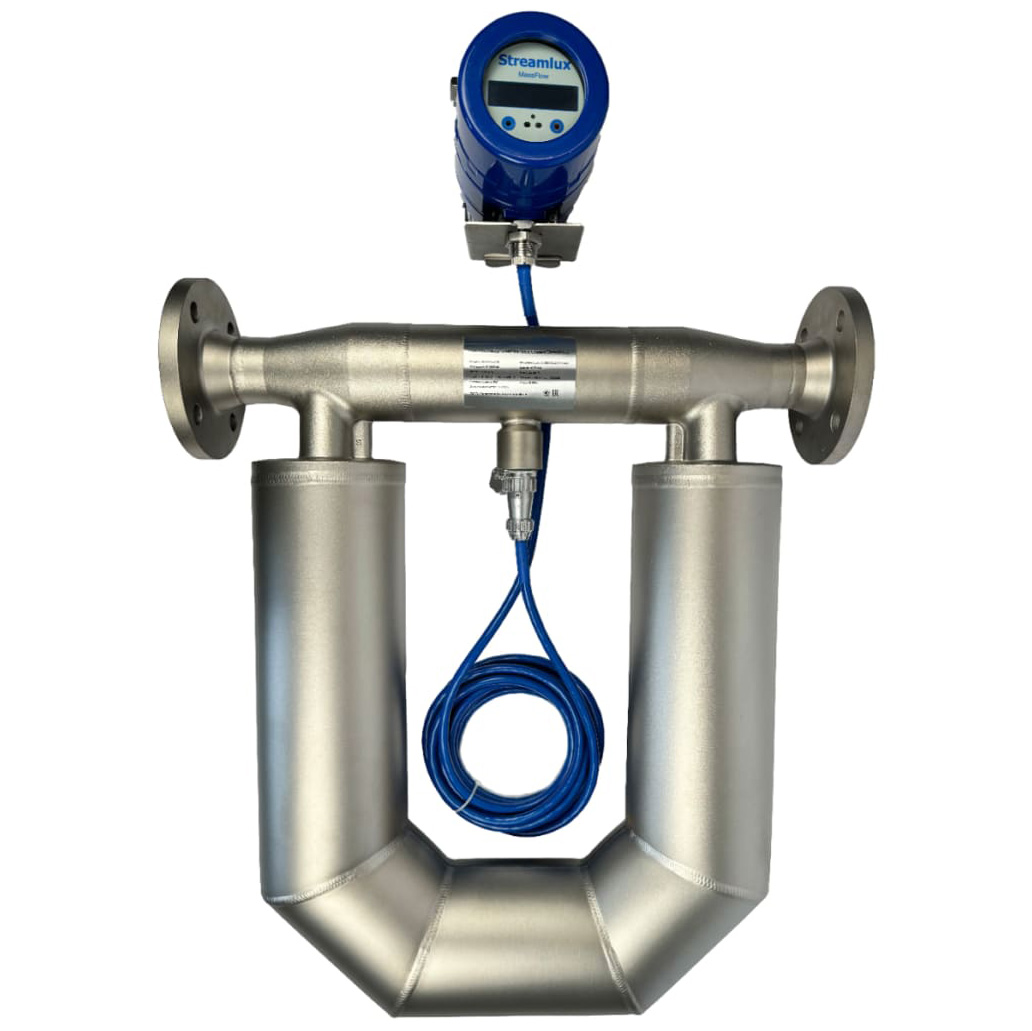

Массовый расходомер модификации MassFlow P10 идеально подходит для работы при высоких температурах технологического процесса до 300 °C. Его измерительные трубки (сенсоры) имеют U-образную форму изготавливаются из нержавеющей стали (316L), что позволяет выдерживать условия экстремальных температур измеряемой среды без потери точности и стабильности показаний.
Массовый расходомер (массомер) MassFlow P10, построен на принципе использования силы Кориолиса (см. Принцип работы) и может напрямую измерять массу и расход жидкостей.
Для расходомера MassFlow Р10 возможно исполнение с рубашкой для теплообмена, обеспечивающей последовательную, контролируемую температуру, которая не достижима с изоляцией или традиционными методами утепления трубы. В качестве теплоносителя можно использовать пар, горячую воду, масло и другие теплоносители.
Расходомер с рубашкой для теплообмена можно использовать как на обогрев, так и на охлаждение.
Расходомер модификации Streamlux MassFlow внесен в реестр СИ РФ и республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета. При этом его стоимость ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.
Типы присоединения
Эти расходомеры могут быть подключены к линии с помощью фланцевого соединения, молочной резьбы (муфты) или клампа.
Молочная муфта представляет собой удобное разъемное соединение, основным преимуществом которого является возможность легко и качественно промыть линию и отсутствие мест подверженных застою продукта. Эта особенность позволяет с успехом использовать расходомеры MassFlow в пищевой промышленности, где часто присутствует необходимость промывки линии для дезинфекции.
Clamp-соединение состоит из двух штуцеров, соединенных штифтом, хомута и уплотнения, что обеспечивает его надежность и герметичность. С помощью этой простой конструкции расходомер легко и быстро может быть подключен к линии или наоборот демонтирован.
Применение:
Кориолисовые расходомеры MassFlow P10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Их успешно применяют для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
Также массовые расходомеры Streamlux MassFlow P10 характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Технические характеристики MassFlow P10:
|
Диаметр номинальный, мм |
DN10...DN200 |
|
Материал корпуса |
Нержавеющая сталь 304 |
|
Материал корпуса преобразователя |
Алюминий |
|
Материал измерительных трубок |
Нержавеющая сталь 316L |
|
Диапазоны температур измеряемой среды, °C |
-50…+300 |
|
Температура окружающей среды, °C |
-40…+60 |
|
Максимальное давление измеряемой среды, МПа |
16 |
|
Диапазон измерения плотности измеряемой среды, кг/м³ |
650 ~ 2000 |
|
Погрешность измерения плотности (жидкости) г/см3 |
± 0,002 |
|
Максимальный массовый расход жидкости, кг/ч |
до 1 200 000 (см. таблицу ниже) |
|
Максимальный объёмный расход жидкости, дм³/ч* |
до 1200000/ ρж |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: |
|
|
– в диапазоне расходов: Qmin ≤ Q < > – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax |
± 0,2 ± 0,1 ± 0,2 |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: |
|
|
– в диапазоне расходов: Qmin ≤ Q < >
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax |
ж ж ж |
|
Пределы допускаемой абсолютной погрешность при измерении температуры, °C |
±1,0 |
|
Класс защиты |
IP67 |
|
Напряжение, В |
85-265/АС 18…36/DC |
|
Коммуникационные выходы |
Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
|
Длинна кабеля (выносной тип) |
В базе - 2м Максимум - 100м |
|
Средний рок службы, лет |
12 |
|
Срок средней наработки на отказ, ч |
85000 |
|
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. |
|
Диапазоны измерений массового расхода жидкости модификации MassFlow P10
|
Ду (мм) |
Минимальный расход |
Переходный расход |
Номинальный расход |
Максимальный расход |
Стабильность нуля, Z (± кг/ч) |
|
10 |
105 |
180 |
1 800 |
2 100 |
0,021 |
|
15 |
225 |
360 |
3 600 |
4 500 |
0,045 |
|
20 |
360 |
600 |
6 000 |
7 200 |
0,072 |
|
25 |
600 |
960 |
9 600 |
12 000 |
0,12 |
|
32 |
1 050 |
1 800 |
18 000 |
21 000 |
0,21 |
|
40 |
1 800 |
3 000 |
30 000 |
36 000 |
0,36 |
|
50 |
3 000 |
4 800 |
48 000 |
60 000 |
0,6 |
|
80 |
9 000 |
15 000 |
150 000 |
180 000 |
1,8 |
|
100 |
14 000 |
24 000 |
240 000 |
280 000 |
2,8 |
|
150 |
30 000 |
48 000 |
480 000 |
600 000 |
6,2 |
|
200 |
60 000 |
90 000 |
900 000 |
1 200 000 |
12,0 |
Принцип работы MassFlow P10:
Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. В процессе измерения возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.
Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок, напряжения создаваемые каждым детектором, приобретают форму синусоиды. Получившиеся синусоиды показывают движения одной трубки относительно другой. При отсутствии потока на входе и на выходе синусоидальные волны находятся в одной фазе — то есть двигаются синхронно.
При движении жидкости по трубкам в них возникает кориолисовые силы. Эти силы заставляют сенсорные трубки скручиваться в противоположном направлении, в результате чего синусоиды сдвигаются по фазе относительно друг друга и становятся асинхронными.
Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется ∆t. Значение ∆t прямо пропорционально массовому расходу. Чем больше ∆t вызванная кориолисовой силой, тем больше массовый расход. Если фазовый сдвиг синусоиды определяют массовый расход, то частота волны определяет плотность.
При изменении плотности жидкости изменяется и частота вибрации трубок. Жесткость сенсорных трубок остается практически постоянной. Таким образом масса и плотность среды, содержащейся в фиксированном объеме сенсорных трубок является единственной переменной влияющей на частоту.
Объемный расход рассчитывается на основании полученных массового расхода и плотности. Зная массу и плотность несложно вычислить объемный расход. Используя этот подход массовый расходомер Streamlux обеспечивает высокую точность прямых измерений массового расхода и плотности в широком диапазоне применений.
|
