Тип оборудования: Расходомер

Производитель: Greyline Instruments

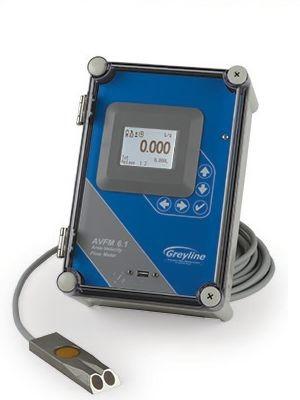

Модель: GreyLine AVFM 6.1

Гарантия: 1 год

Описание расходомера GreyLine AVFM 6.1:

GreyLine AVFM 6.1 измерит поток через частично заполненные трубы, каналы, каналы и стрелочные переводы без воронки или водослива. Идеально подходит для сточных вод, ливневых, сточных вод, промышленных сточных вод и поливной воды. Конфигурация проста: введите диаметр трубы или форму канала, и AVFM 6.1 рассчитает объем потока и отобразит расход. Измерьте прямой и обратный поток и откалибруйте по каналам любой формы.

Как это устроено?

AVFM 6.1 использует погружной ультразвуковой датчик для измерения скорости и уровня в канале. Датчик полностью герметичен без отверстий или портов. Он монтируется внутри трубы или на дне канала.

Область применения расходомера GreyLine AVFM 6.1:

Данная спецификация охватывает ультразвуковой измеритель скорости потока, изготовленный Greyline Instruments, Largo, Флорида / Long Sault, Онтарио. Прибор должен обеспечивать индикацию, передачу, суммирование и регистрацию скорости потока через частично заполненные или нагруженные круглые трубы и прямоугольные, трапециевидные, яйцевидные или нерегулярные открытые каналы.

Технические характеристики GreyLine AVFM 6.1:

А. ГЛАВНОЕ

• Расходомер состоит из погружного ультразвукового датчика, соединительного кабеля и удаленного корпуса с индикацией, регистрацией, суммированием, передачей и управлением электроникой. Система не должна иметь движущихся частей.
• Точность измерения уровня должна составлять ± 0,25% от показания или ± 0,08 ”, в зависимости от того, что больше. Повторяемость и линейность 0,1%. Точность измерения скорости должна составлять ± 2% от показания или ± 0,04 фут / с, в зависимости от того, что больше. Требуется твердое вещество или пузырьки, минимальный размер 100 микрон, минимальная концентрация 75 частей на миллион. Повторяемость и линейность 0,5%.

Б. ТРАНДУКЕР (ДАТЧИКИ)

• Ультразвуковой датчик должен быть рассчитан на непрерывное погружение на глубину до 15 футов (4,57 метра).
• Используя доплеровский принцип, датчик должен измерять скорости жидкости от 0,1 до 20 фут / сек (от 0,03 до 6,2 м / сек) и обратный поток до -5 фут / сек (-1,5 м / сек).
• Используя принцип ультразвукового эхолота, погруженный датчик должен измерять уровень жидкости от 1 до 15 футов (от 25,4 мм до 4,57 м).
• Схема измерения уровня должна включать датчик температуры для автоматической температурной компенсации.
• Датчик должен быть изготовлен из нержавеющей стали 316 и эпоксидной смолы.
• Рабочая температура датчика должна составлять от 5 ° F до 175 ° F (от -15 ° C до 80 ° C).
• Включает рекомендованный производителем кронштейн для крепления датчика из нержавеющей стали.

C. ДАТЧИК СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

• Обеспечьте трехосный коаксиальный кабель с минимальной длиной 25 футов (7,6 м) и герметичным соединением с головкой датчика. Кабель датчика должен быть водонепроницаемым и электрически экранированным. Открытый материал должен быть только полиуретаном.
• Удлиненный кабель датчика должен быть экранирован трехосным коаксиальным кабелем до максимальной длины 500 футов (152 м). Кабель должен быть соединен с помощью винтовых клемм в соединительной коробке NEMA4, рекомендованной производителем.

D. ПЕРЕДАТЧИК

• Передатчик должен обеспечивать полевую конфигурацию круглых труб и открытых каналов любой формы.
• Конфигурирование осуществляется через встроенную 5-клавишную систему калибровки с выбором параметров меню. Системы, требующие калибровки с помощью кодов параметров, BCD-переключателей или внешних калибраторов, не принимаются.
• Данные конфигурации должны быть защищены паролем и постоянно храниться при перебоях питания не менее 12 месяцев.
• Конфигурация в полевых условиях должна обеспечивать выбор и автоматическое преобразование единиц измерения, диапазона измерения, реле сигнализации высокого / низкого расхода и частоты импульсов реле пропорционального расхода.
• Передатчик должен обеспечивать независимое программируемое в полевых условиях демпфирование как уровня, так и скорости, чтобы сгладить выходной сигнал в условиях турбулентного потока.
• Рабочая температура передатчика должна составлять от -5 ° до 140 ° F (от -20 ° до 60 ° C). Датчик должен содержать нагреватель с термостатом для защиты от конденсации ниже 30 ° F (-1 ° C).
• Преобразователь должен иметь три изолированных выхода 4-20 мА, рассчитанных на максимальную нагрузку 1000 Ом, с возможностью выбора в меню 0-5 В постоянного тока. Выходы должны быть настроены на передачу уровня, скорости и расхода.
• Обеспечьте два релейных контакта с номиналом 5 ампер SPDT, программируемых для импульса пропорционального расхода, на удаленный сумматор или пробоотборник, аварийный сигнал высокого или низкого расхода, аварийный сигнал скорости и / или уровня и аварийный сигнал о потере эха.
• Предоставляет белый ЖК-дисплей с подсветкой матрицы, показывающий скорость потока, уровень, скорость, состояния реле, 14-разрядный сумматор в выбранных пользователем технических единицах и множитель, состояние регистратора и состояние датчика.
• Дисплей передатчика, показывающий расход, единицы калибровки, сумматор, состояния реле, состояние регистратора и состояние датчика, должен быть виден без открывающейся крышки.
• Имейте встроенный регистратор данных на 26 миллионов точек с выходом USB на флэш-накопители или устройства хранения данных. Регистратор данных должен поддерживать регистрацию с отметкой времени и даты и генерировать отформатированные отчеты о потоке, включая общее, среднее, минимальное, максимальное и время возникновения. Включите программное обеспечение Windows для построения графиков и экспорта данных.
• Счетчик должен хранить минимальный, максимальный и дневной суммарный расход за последние 365 дней. Эти данные могут быть загружены непосредственно на флэш-накопители или устройства хранения данных для удобной отчетности.
• Параметры конфигурации могут быть загружены с помощью выбора меню. Параметры загружаются напрямую на флэш-накопитель или запоминающее устройство.
• Сигналы уровня и доплеровские значения могут быть загружены на флэш-накопитель или запоминающее устройство для диагностических целей путем вызова меню.
• Датчик должен быть размещен в настенном, водонепроницаемом корпусе NEMA4X (IP66) с откидной прозрачной крышкой. Монтажное оборудование должно быть включено.
• Электроника передатчика должна быть защищена от скачков напряжения на входе переменного тока, датчике и выходах 4-20 мА.
• Потребляемая мощность передатчика должна составлять 100-240 В переменного тока, 50-60 Гц при потребляемой мощности 10 ВА или менее.
• Передатчик должен позволять установку в полевых условиях и автоматическое обнаружение дополнительных принадлежностей, включая альтернативные конфигурации датчиков, последовательную связь и дополнительные контрольные реле.

E. ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ ДЛЯ ВСТАВКИ, КАК ТРЕБУЕТСЯ

• датчиков

1. Имейте отдельный, погруженный датчик скорости Доплера, плюс бесконтактный ультразвуковой датчик уровня, установленный выше жидкости. Допплеровский датчик скорости должен быть рассчитан на непрерывное погружение в жидкости и рассчитан на скорости жидкости от 0,1 до 20 фут / сек (от 0,03 до 6,2 м / сек) и обратный поток до -5 фут / сек (-1,5 м / сек). Бесконтактный ультразвуковой датчик уровня должен быть рассчитан на диапазон измерений от 8 "до 15 футов (от 203,2 мм до 4,57 м) и должен включать встроенную температурную компенсацию.
2. Кабель датчика должен иметь непрерывную длину 50 футов (15 м) с герметичным соединением с головкой датчика.
3. Кабель датчика должен иметь непрерывную длину 100 футов (30 м) с герметичным соединением с головкой датчика.
4. Датчик и соединительный кабель должны иметь класс искробезопасности по классу I, II, III, Div. I, II, группы C, D, E, F, G для установки в опасных зонах. Датчик должен устанавливаться с монтажной лентой из нержавеющей стали изготовителя для указанного диаметра трубы от 6 "до 72" (от 150 до 1800 мм).

• электроника

1. Для работы преобразователя при температуре ниже нуля используйте нагреватель с термостатом.
2. Имейте рекомендованный изготовителем солнцезащитный крем корпуса, чтобы позволить монтаж корпуса Электроники под прямыми солнечными лучами
3. Потребляемая мощность передатчика должна составлять 9-32 В постоянного тока при минимальной потребляемой мощности не более 10 Вт.

F. ПРОИЗВОДИТЕЛЬ

• Измеритель расхода по площади должен быть Greyline Model AVFM 6.1 и иметь гарантию от дефектов материалов и изготовления в течение одного года.
