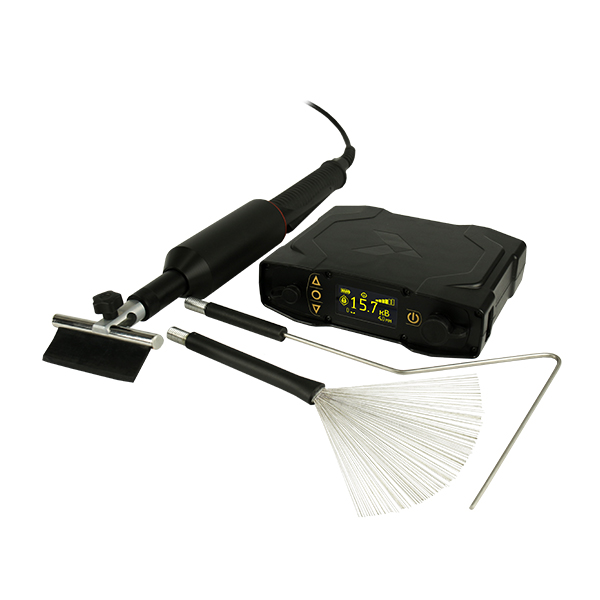

Импульсный электроискровой дефектоскоп Корона 40
Электроискровой дефектоскоп Корона представляет собой надежное средство неразрушающего контроля, предназначенное для проверки целостности электроизоляционных покрытий. Он эффективно выявляет микротрещины, повреждения и другие дефекты на трубах, резервуарах, емкостях и различных конструкциях.
Работа устройства основана на электроискровом методе, который обеспечивает точную диагностику покрытий толщиной до 25 мм. Простота эксплуатации в сочетании с высокой точностью делает прибор востребованным на строительных и промышленных объектах.
Прибор предназначен для обнаружения сквозных пор, трещин, проколов, царапин, недопустимых утонений и других нарушений сплошности защитных диэлектрических покрытий толщиной от 0,5 до 25 мм. Он применяется для контроля лакокрасочных, эпоксидных, битумных и других покрытий на металлических и бетонных конструкциях.
Преимущества дефектоскопа «Корона 40» включают высокую точность выявления дефектов, удобство и простоту эксплуатации, надежность и долговечность, а также оптимальное соотношение цены и качества.
Основные особенности:
- высокая точность поддержания испытательного напряжения на электроде;
- мощный генератор испытательного напряжения (до 100 Вт);
- система распознавания ложных дефектов;
- стабильная работа при температуре до –45°С;
- компактные размеры и малый вес;
- цифровая индикация напряжения на электроде;
- возможность контроля покрытий на бетонных и железобетонных конструкциях;
- аккумулятор Li-Ion повышенной емкости (до 40 часов автономной работы);
- широкий выбор сменных электродов;
- встроенный калькулятор испытательного напряжения;
- режим пользовательской калибровки;
- режим одноэлектродного контроля;
- счетчик обнаруженных дефектов.
Сферы применения:
- контроль антикоррозийных покрытий трубопроводов;
- проверка защитных покрытий в нефтегазовой и химической промышленности;
- диагностика лакокрасочных покрытий на металлических и композитных поверхностях;
- обнаружение дефектов гидроизоляции кровли.
Соответствие стандартам:
- ГОСТ 31993, ГОСТ 9.602, ГОСТ 31448, ГОСТ 34395, ГОСТ 31445
- ISO 21809
- ASTM G62, ASTM D5162, PCRA 003, NACE RP0188
Технические характеристики дефектоскопа Корона:
| Толщина контролируемых покрытий, мм |
0,5…25 |
| Диапазон регулировки напряжения на электроде, кВ |
4…40 |
| Дискретность установки выходного напряжения, кВ |
0,1 |
| Тип индикатора напряжения на электроде |
цифровой (3-х разрядный) |
| Время непрерывной работы от заряженного аккумулятора, ч |
до 40 |
| Точность поддержания контрольного напряжения, % |
5 |
| Питание прибора — встроенный аккумулятор: |
| — общепромышленный для температурного диапазона, °С |
-20…+50 |
| — низкотемпературный для температурного диапазона, °С |
-40…+50 |
| Масса, кг: |
| — блок контроля (с аккумулятором) |
1,5 |
| — высоковольтный трансформатор-держатель ВТ2 |
1,1 |
| Габаритные размеры, мм: |
| — блок контроля |
205×165×56 |
| — высоковольтный трансформатор-держатель ВТ2 |
Ø55×380 |
Электроды
| Веерный электрод |
Предназначен для выявления дефектов изоляционных покрытий сложнопрофильных изделий. |
| Т-образный электрод |
Предназначен для выявления дефектов изоляционных покрытий плоских изделий, а также точечной локализации дефектов. |
| Плоский резиновый электрод |
Предназначен для выявления дефектов изоляционных покрытий с малой механической прочностью. |
| Щеточный волосяной электрод |
Предназначен для выявления дефектов изоляционных покрытий с малой механической прочностью. |
| Пружинный электрод Б19 |
Предназначен для выявления дефектов внешних изоляционных покрытий труб диаметром 80-425 мм. |
| Пружинный электрод C19 |
Предназначен для выявления дефектов внешних изоляционных покрытий труб диаметром 80-629 мм. |
| Пружинный электрод C32 |
Предназначен для выявления дефектов внешних изоляционных покрытий труб диаметром 426-2240 мм. |
| Кольцевой резиновый электрод |
Предназначен для выявления дефектов внешних изоляционных покрытий труб диаметром 30–426 мм. |
| Внутритрубный дисковый электрод |
Предназначен для выявления дефектов изоляционных покрытий внутри труб. |
| Внутритрубный гибкий дисковый электрод |
Предназначен для выявления дефектов изоляционных покрытий внутри изогнутых труб. |
| Серповидный электрод |
Предназначен для выявления дефектов внешних изоляционных покрытий труб диаметром 25–1020 мм. |
| Т-образный трубчатый электрод |
Предназначен для выявления дефектов изоляционных покрытий плоских изделий большой площади.
|
