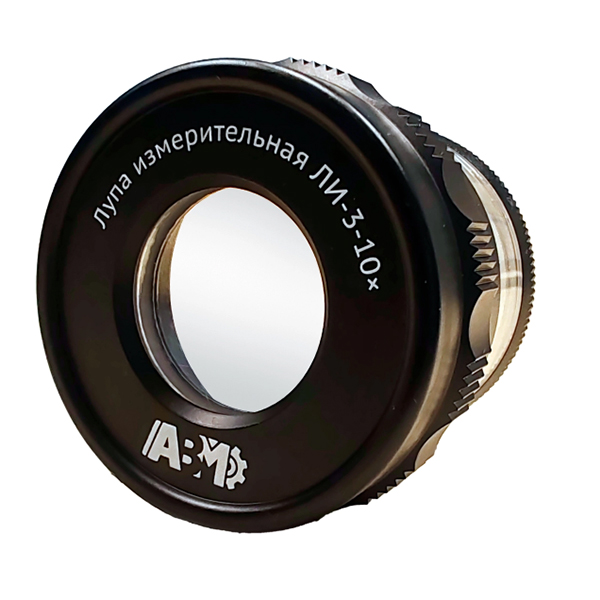

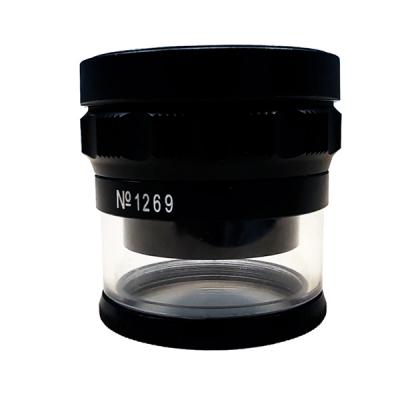

Лупа измерительная АВМ ЛИ-3-10х

Лупа измерительная АВМ ЛИ-3-10х — это ручной оптический прибор, предназначенный для проведения визуально-измерительного контроля (ВИК) с целью обнаружения, оценки и измерения мелких поверхностных дефектов.
Прибор применяется в различных областях неразрушающего контроля и промышленного производства, где требуется высокая точность визуальной оценки состояния деталей и поверхностей.

Конструкция и особенности

Основным элементом лупы является высококачественная линзовая система с увеличением 10×, обеспечивающая чёткое и неискажённое изображение контролируемого объекта.
Конструкция прибора соответствует требованиям ГОСТ 25706-83, что гарантирует достоверность и корректность измерений.

В поле зрения лупы встроена прозрачная измерительная шкала с диапазоном 30 мм, позволяющая оперативно определять размеры обнаруженных дефектов (царапин, трещин, пор) и оценивать их взаимное расположение. Это даёт возможность быстро определить соответствие изделия установленным допускам.

Конструкция лупы АВМ ЛИ-3-10х проста и надёжна. Отсутствие встроенной подсветки делает прибор полностью автономным — он не требует источников питания и готов к использованию в любых условиях:
на производственном объекте, в цеху или в полевых условиях.
Прочный корпус, выполненный из износостойкого полимера, рассчитан на длительную эксплуатацию в условиях интенсивного промышленного использования.
Лупа является незаменимым инструментом дефектоскописта, инженера по качеству или технолога при проведении входного, операционного и приёмочного контроля.

Состав прибора

Лупа измерительная АВМ ЛИ-3-10х представляет собой ручной оптико-механический прибор, включающий следующие элементы:

• оптический блок — система линз, смонтированных в защитном тубусе, обеспечивающая 10-кратное увеличение с минимальными искажениями;

• измерительная шкала — прозрачная шкала с миллиметровыми делениями и диапазоном 15 мм, закреплённая в фокальной плоскости;

• корпус — прочный полимерный кожух, защищающий оптические элементы и обеспечивающий удобство работы оператора.

Принцип работы

Принцип работы лупы основан на прямом визуальном наблюдении и измерении.
Оператор располагает прибор перпендикулярно контролируемой поверхности на расстоянии, обеспечивающем резкую фокусировку. Через окуляр наблюдается совмещённое увеличенное изображение объекта и измерительной шкалы.
Сопоставляя границы дефекта (царапины, трещины, поры) с делениями шкалы, оператор определяет его размеры с точностью до цены деления.
Полученные результаты используются для классификации дефекта и принятия решения о соответствии детали установленным требованиям.

Меры предосторожности

Запрещается:

• эксплуатировать прибор при наличии механических повреждений корпуса, линз или измерительной шкалы;

• использовать лупу для контроля вращающихся, подвижных или находящихся под электрическим напряжением деталей без применения специальных мер безопасности;

• применять прибор в средах, содержащих агрессивные пары, газы или аэрозоли, вызывающие коррозию корпуса или повреждение оптики;

• очищать линзы абразивными материалами, агрессивными растворителями или грубой тканью;

• прикасаться к линзам пальцами;

• разбирать прибор — любое вмешательство в оптическую систему приводит к нарушению юстировки и потере точности измерений;

• оставлять изделие под прямыми солнечными лучами на легко воспламеняющихся поверхностях или материалах в течение длительного времени.

Технические характеристики измерительной лупы АВМ ЛИ-3-10х:

Комплект поставки

• Лупа измерительная АВМ ЛИ-3-10х
• Упаковка
• Паспорт
