Лупа измерительная с подсветкой АВМ ЛИ-3-10х

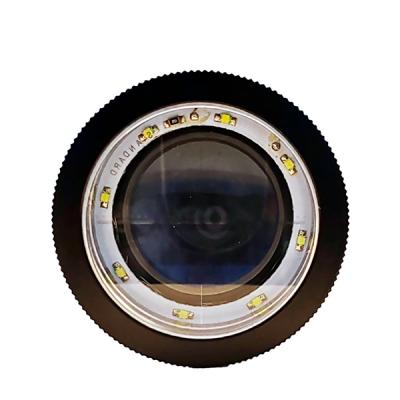

Измерительная лупа АВМ ЛИ-3-10х L30 представляет собой современный ручной оптико-электронный прибор, предназначенный для проведения визуально-измерительного контроля (ВИК) при недостаточной или нестабильной освещённости.
Прибор применяется для обнаружения и измерения мелких поверхностных дефектов и используется в различных областях неразрушающего контроля и производства, где требуется высокая точность визуальной оценки состояния деталей и поверхностей.

Конструкция и особенности

Основным элементом лупы является высококачественная линзовая оптика с увеличением 10×, обеспечивающая чёткое и неискажённое изображение объекта наблюдения.
В фокальной плоскости расположена прозрачная измерительная шкала с диапазоном 15 мм, что позволяет оперативно определять размеры дефектов.

Главное преимущество модели — встроенная светодиодная (LED) подсветка, создающая равномерный холодный световой поток, направленный непосредственно в зону контроля. Такое освещение исключает появление теней и бликов, обеспечивая стабильные условия наблюдения и соответствие требованиям стандартов по уровню освещённости.
Питание подсветки осуществляется от стандартных батареек, что обеспечивает автономность и мобильность прибора.

Корпус лупы выполнен из прочного полимерного материала, рассчитанного на длительную эксплуатацию в цеховых, полевых и производственных условиях.
Лупа ЛИ-3-10х L30 — надёжный инструмент дефектоскописта, инженера по качеству или технолога при проведении входного, операционного и приёмочного контроля.

Состав и устройство

Лупа представляет собой ручной оптико-механический прибор с электронной системой освещения.

В конструкцию входят:

• оптический блок с линзовой системой и увеличением 10×;

• светодиодный осветитель с отражателем, направляющим свет в зону наблюдения;

• прозрачная измерительная шкала с миллиметровыми делениями (диапазон 15 мм);

• корпус с отсеком для элементов питания и выключателем.

Принцип работы

Работа лупы основана на прямом визуальном наблюдении и измерении.
Оператор включает подсветку, располагает прибор перпендикулярно контролируемой поверхности и устанавливает резкость изображения.
В окуляре наблюдается совмещённое увеличенное изображение объекта и измерительной шкалы.
Сопоставляя границы выявленного дефекта (царапины, трещины, поры) с делениями шкалы, оператор определяет его размеры с точностью до цены деления.
Полученные данные используются для классификации дефектов и оценки соответствия изделия установленным требованиям.

Стандарты

Лупа измерительная АВМ ЛИ-3-10х L30 соответствует требованиям ГОСТ 25706-83.

Меры безопасности и ограничения

Запрещается:

• эксплуатировать прибор при наличии повреждений корпуса, линз или измерительной шкалы;

• использовать лупу для контроля вращающихся, подвижных или находящихся под напряжением деталей без применения мер безопасности;

• применять прибор в агрессивных средах (пары, аэрозоли), вызывающих коррозию или повреждение оптических элементов;

• очищать линзы абразивными материалами, неподходящими растворителями или грубой тканью, а также прикасаться к линзам пальцами;

• разбирать прибор — вмешательство в оптическую систему приводит к нарушению юстировки и увеличению погрешности измерений;

• оставлять лупу под прямыми солнечными лучами на легковоспламеняющихся поверхностях;

• направлять свет включённой подсветки в глаза или на чувствительные к свету датчики.

Технические характеристики АВМ ЛИ-3-10х:

Комплект поставки

• Лупа измерительная с подсветкой АВМ ЛИ-3-10х
• Упаковка
• Защитный футляр
• Паспорт
