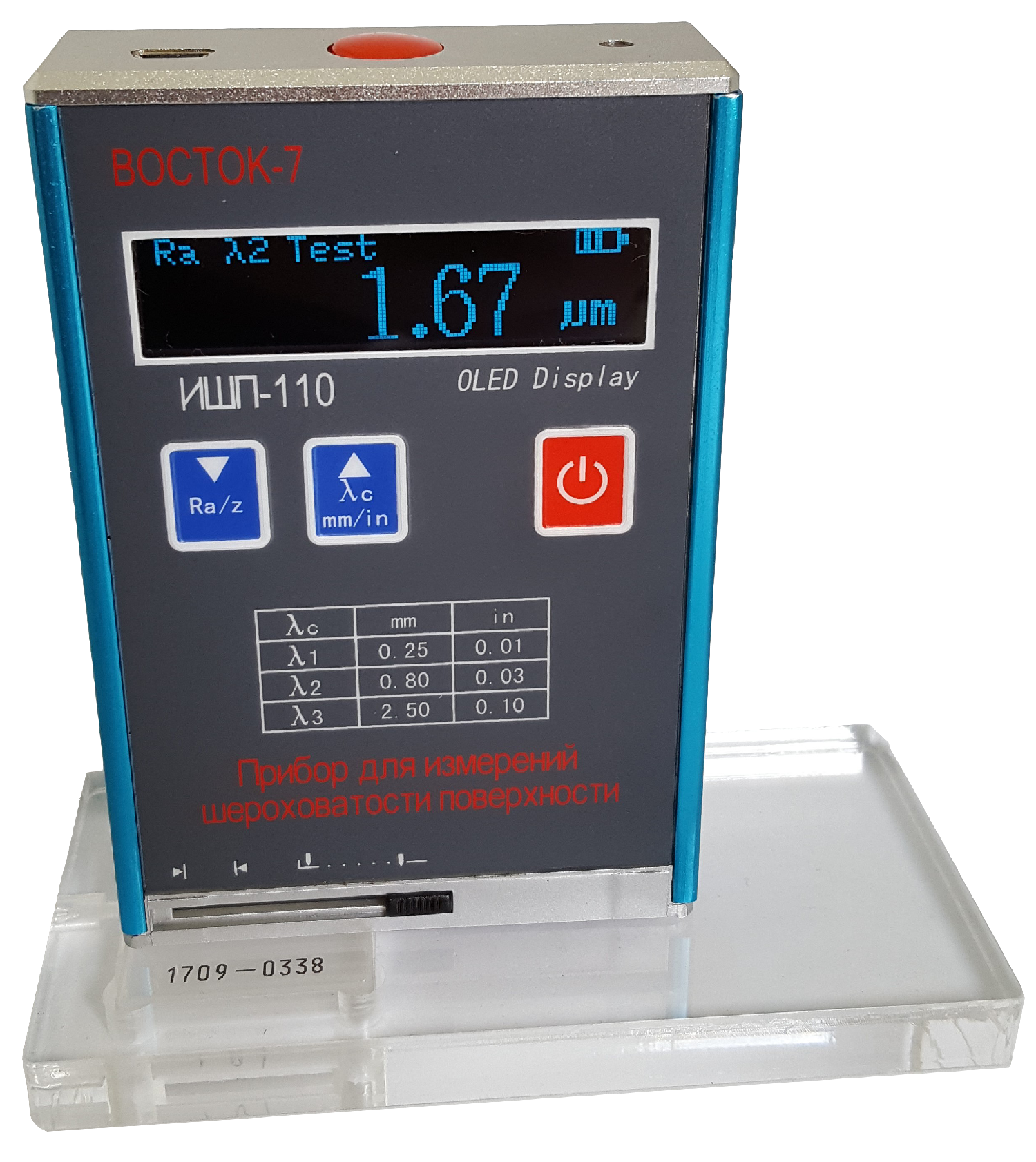

Профилометр ИШП-110 с поверкой

Профилометр ИШП-110 с поверкой
/images/all/3/21469/big/img_5.png
jijijij
Профилометр ИШП-110 с поверкой
/images/all/3/21469/big/img_14.png
Профилометр ИШП-110 с поверкой
Профилометр ИШП-110 с поверкой
/images/all/3/21469/big/img_16.png
1
Профилометр ИШП-110 с поверкой
/images/all/3/21469/big/img_18.png
1

ЦЕНА: 169 900 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7

Россия

Артикул: 001949

	Гарантия: 1 год
	Внесен в Госреестр СИ.
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОС-ОТВЕТ

Тип оборудования: Профилометр

Производитель: Восток-7

Модель: ИШП-110

Гарантия: 1 год

Описание профилометра ИШП-110:

Приборы модификации ИШП-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров.

Особенности модификации ИШП-110:

Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt;
Измерение только на плоских поверхностях;
Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;

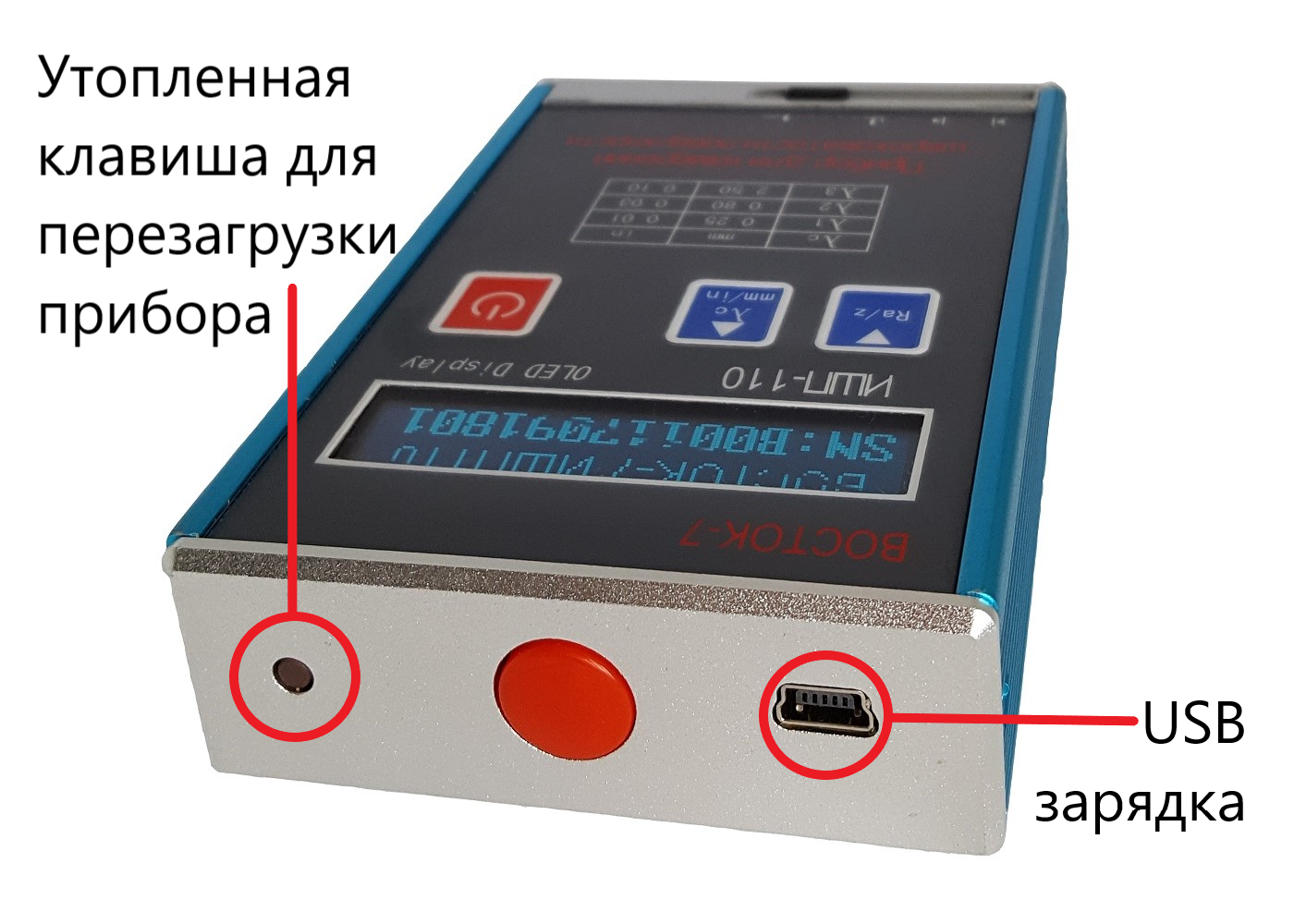

Питание приборов осуществляется от встроенного аккумулятора;
Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;
Таблица выбора базовой длины отсечки шага на тыльной стороне прибора для удобства оператора;
Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
Измерения в метрической (СИ, µm) и английской (µin) системах мер.

Метрологическая информация.

НАЗНАЧЕНИЕ. Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

ОПИСАНИЕ. Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

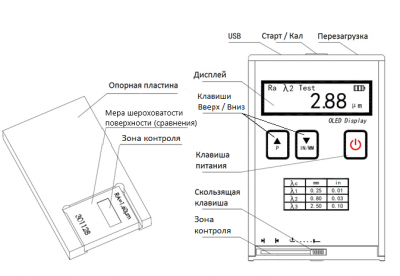

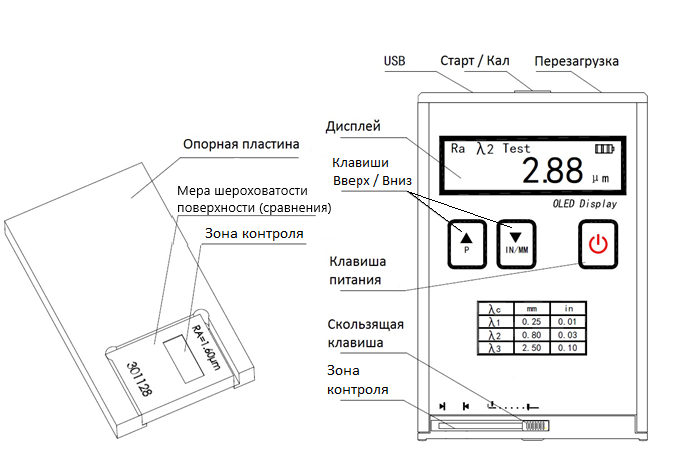

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

Технические характеристики ИШП-110:

Наименование характеристики	Значение
Модификация	ИШП-6100	ИШП-110	ИШП-210
Измеряемые параметры шероховатости	Ra, Rz	Ra, Rz, Rq, Rt	Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2
Фильтр	RC	RC	Гаусса, RC, PC-RC Профиль без фильтра D-P
График			Первичный профиль / профиль, подвергнутый фильтрации и кривая t_p
Диапазон измерений: - по параметрам Ra, Rq, мкм - по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм - Ось X (горизонтальная), мм	от 0,1 до 10,0 от 0,1 до 50,0	от 0,1 до 15,0 от 0,1 до 50,0	от 0,1 до 16,0 от 0,02 до 160,00 17,5
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм			0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, %	10
Относительное СКО результатов измерений, %, не более	7		6
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм	-		от –80 до +80
Радиус кривизны щупа, мкм	10	10	5
Измерительное усилие, мН	16	50	4
Отсечка шага, мм	0,25; 0,8; 2,5
Длина оценки, мм	12,5 мм	1,25; 4,0	от 1 до 5 длин отсечки шага
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм	0,135 0,5 1,0

2.2. Основные технические характеристики. Таблица:

Наименование характеристики	Значение
Модификация	ИШП-6100	ИШП-110	ИШП-210
Автоотключение прибора, мин.	5	10
Питание	4 x 1,5 V батареи или аккумуляторы тип АА	Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель	Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа
Длительность непрерывной работы, ч	≥10	≥13	≥20
Габаритные размеры (длина × ширина × высота), мм, не более	80×30×128	70×24×106	141×55×40
Масса, г, не более	280	200	400
Условия эксплуатации:
Температура окружающей среды, °С	0…+50	–20…+50	–20…+40
Относительная влажность воздуха, %	30…80	30…90
Срок службы, лет, не менее	5

Комплект поставки ИШП-110:

Базовая комплектация (включена в стоимость прибора):
Наименование	Обозначение	Количество
Прибор для измерений шероховатости	ИШП-6100; ИШП-210; ИШП-110	1 шт. (по заказу)
Установочная (настроечная) мера шероховатости поверхности, параметр Ra	-	1 шт.
Принадлежности	-	1 компл.
Руководство по эксплуатации для модификации ИШП-110	26.51.66.190-013-11548758-18 РЭ	1 экз.
Упаковочный кейс	-	1 шт.
Методика поверки	РТ-МП-5411-445-2019	1 экз.
Дополнительная комплектация (по заказу):
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика		По заказу
Установочная рамка с выемкой для размещения в ней меры шероховатости		По заказу
V-образный блок для цилиндрических изделий с магнитом		По заказу
