Осциллограф-мультиметр VERDO SH1405

VERDO SH1405 — портативный измерительный прибор, объединяющий функции двухканального цифрового осциллографа с полосой пропускания 100 МГц и 4½-разрядного True RMS мультиметра. Компактные размеры, автономное питание и широкий набор измерительных возможностей делают его эффективным инструментом для диагностики, настройки и обслуживания электронного оборудования как в лабораторных условиях, так и при выполнении выездных работ.

Встроенный аккумулятор обеспечивает до 4 часов непрерывной автономной работы, а прочный ударозащитный хольстер надежно защищает прибор при эксплуатации на производственных площадках, в сервисных центрах и в полевых условиях.

VERDO SH1405 рекомендуется для применения:

• сервисными инженерами и специалистами по ремонту и обслуживанию электронной техники;

• монтажными, пусконаладочными и эксплуатационными организациями;

• предприятиями, комплектующими измерительное оборудование для получения лицензии МЧС;

• образовательными учреждениями, колледжами, вузами и учебными лабораториями;

• организациями, которым требуется компактный, надежный и функциональный измерительный прибор с оптимальным соотношением цены и возможностей.

Прибор внесен в Государственный реестр средств измерений Российской Федерации (№ 90667-23), что подтверждает возможность его применения в сферах государственного метрологического контроля и надзора.

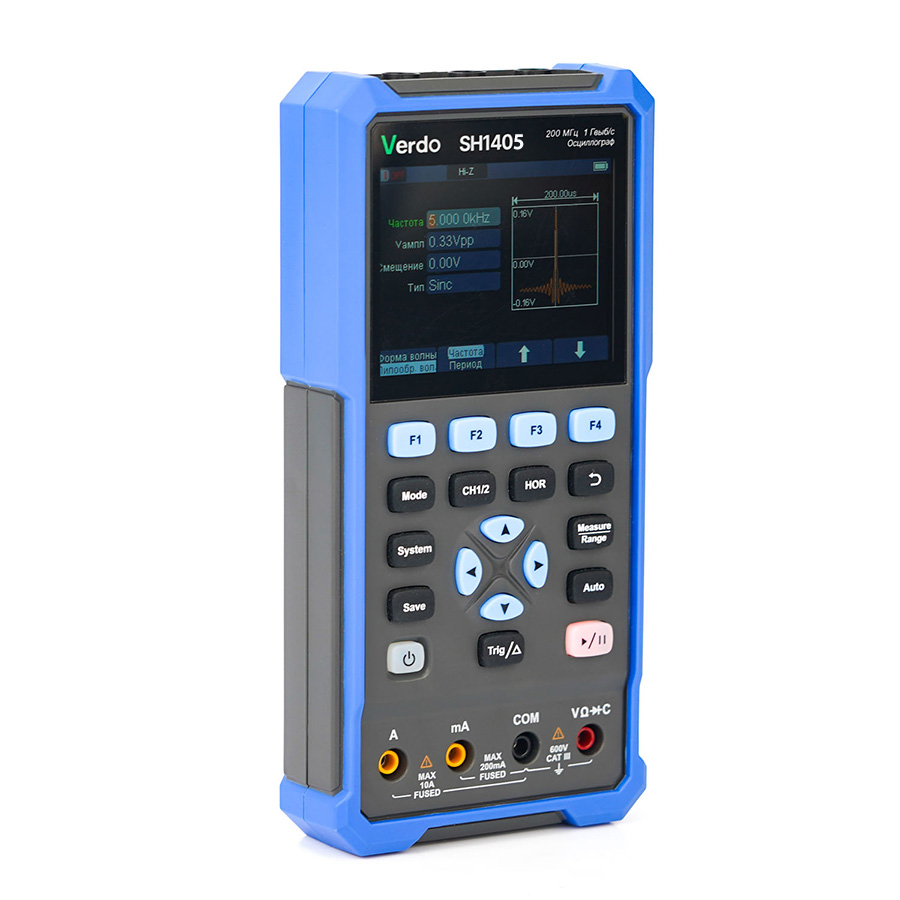

Внешний вид

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.
3. Опорная скоба.

Отличительные особенности осциллографа:

• Полоса пропускания — 100 МГц.

• Частота дискретизации — до 1 Гвыб/с.

• Глубина памяти — 8 K.

• Скорость захвата осциллограмм — до 10 000 осциллограмм/с.

• Вертикальная чувствительность — от 10 мВ/дел до 10 В/дел.

• Максимальное входное напряжение — 400 В (пик-пик).

• До 12 автоматических и курсорных измерений одновременно.

• Режимы Peak Detect и X-Y для детального анализа сигналов.

• Цветной ЖК-дисплей 3,5" с разрешением 320 × 240.

• Русскоязычный пользовательский интерфейс.

• Интерфейс USB Type-C для подключения к компьютеру.

Встроенный True RMS мультиметр

Прибор оснащен 4½-разрядным True RMS мультиметром с разрешением 20 000 отсчетов и базовой погрешностью 0,3 %, обеспечивающим измерение:

• постоянного и переменного напряжения;

• постоянного и переменного тока;

• сопротивления;

• емкости.

Дополнительно доступны функции проверки диодов, прозвонки электрических цепей, относительных измерений, удержания показаний (HOLD), а также автоматического и ручного выбора диапазонов измерений.

Сохранение и обработка данных

VERDO SH1405 поддерживает сохранение пользовательских настроек, осциллограмм, снимков экрана и результатов измерений с возможностью экспорта данных в формате CSV. При подключении к компьютеру через интерфейс USB Type-C прибор определяется как внешний накопитель, обеспечивая быстрый доступ к сохраненным файлам.

Программное обеспечение, входящее в комплект поставки, позволяет просматривать осциллограммы на ПК, выполнять курсорные измерения, сохранять результаты анализа и дистанционно управлять прибором с использованием команд SCPI.

Основные преимущества

• Объединение цифрового осциллографа и True RMS мультиметра в одном корпусе.

• До 4 часов автономной работы от встроенного аккумулятора.

• Компактные размеры и небольшой вес для удобной транспортировки.

• Прочный защитный хольстер для эксплуатации в сложных условиях.

• Возможность работы без подключения к электросети.

• Высокая скорость захвата сигналов для регистрации кратковременных процессов.

• Удобное сохранение, передача и последующая обработка результатов измерений.

• Оптимальное сочетание функциональности, надежности и стоимости для сервисных, производственных и учебных задач.

Технические характеристики:

Комплект поставки

• Осциллограф-мультиметр
• Адаптер питания
• USB-кабель
• Пассивный щуп
• Кабель с зажимом-«крокодилом»
• Набор щупов к мультиметру (один красный и один черный)
• Инструмент для регулировки щупов
