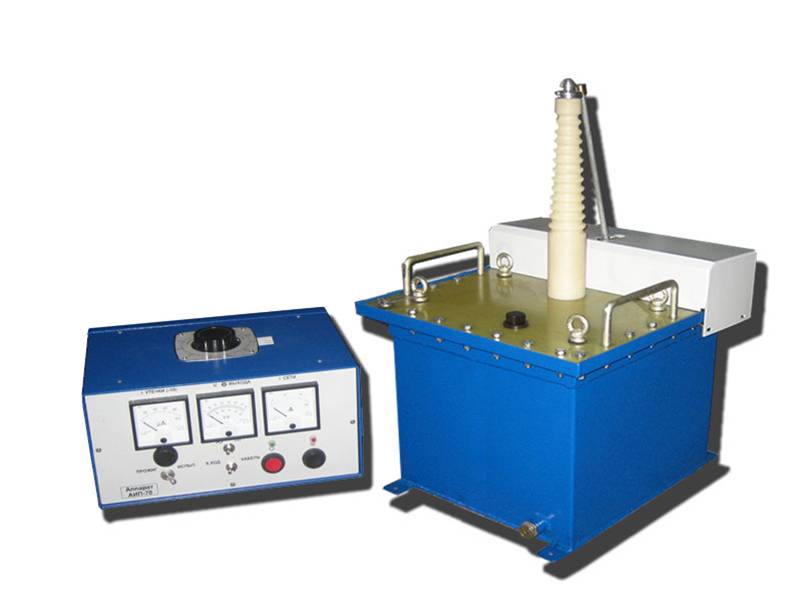

Аппарат испытательно-прожигающий АИП-70

  • Аппарат испытательно-прожигающий АИП-70

    /images/all/3/14184/big/img_5.jpg

    jijijij

    Аппарат испытательно-прожигающий АИП-70

ЦЕНА: от 251 160 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Энергоспецтехника


Страна производитель: Россия Россия

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 5.82MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение установки для испытания и прожига изоляции силовых кабелей АИП-70:



Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

АппаратАИП-70 относится к классу полупроводниковых преобразователей электроэнергии и соответствует требованиям ГОСТ 28167-89 «Преобразователи переменного напряжения полупроводниковые».

Область применения: электросетевые предприятия обслуживающие электрические сети с рабочим напряжением от 0,4 до 10 кВ.

При повреждении кабеля в муфтах или при заплывающем пробое изоляции, величины пробивного напряжения прожигающих блоков, как правило, недостаточно. С помощью аппарата АИП-70 возможно поднять напряжение до состояния пробоя и снизить переходное сопротивление до величины, позволяющей использовать более мощный прожигающий блок. Специальная конструкция высоковольтного трансформатора аппарата обеспечивает устойчивое горение дуги в месте повреждения кабеля.



Технические характеристики установки для испытания и прожига изоляции силовых кабелей АИП-70:



Параметр

Значение

АИП-70 (40 мА)

АИП-70 (80 мА)

Напряжение питающей однофазной сети переменного тока частотой 50Гц, В

220±10

Рабочий диапазон выходного выпрямленного напряжения, амплитудное значение, кВ

от 10 до 70

Рабочий диапазон выходного переменного напряжения, действующее значение, кВ

от 10 до 50

Предел допускаемой основной приведенной погрешности воспроизведения выходного напряжения, %

±3

Выходной ток в режиме прожига, мА, не менее

40

80

Потребляемая мощность, кВ·А, не более

2,2

5

Габаритные размеры блока управления, мм

386х260х230

Габаритные размеры высоковольтного блока, мм

550х510х710

Общая масса, кг, не более

102

120



Комплект поставки АИП-70



Наименование

Количество

1

Блок управления

1

2

Блок высоковольтный с кабелем цепей управления и измерения

1

3

Кабель сетевой

1

4

Провод защитного заземления

2

5

Руководство по эксплуатации

1

6

Методика поверки

1



Комплект ЗИП:



7

Светодиод АЛ307АМ (красный)

1

8

Предохранитель ВПТ6-10А (стекл.)

2



Введите число *


Введите число *
Сертификаты

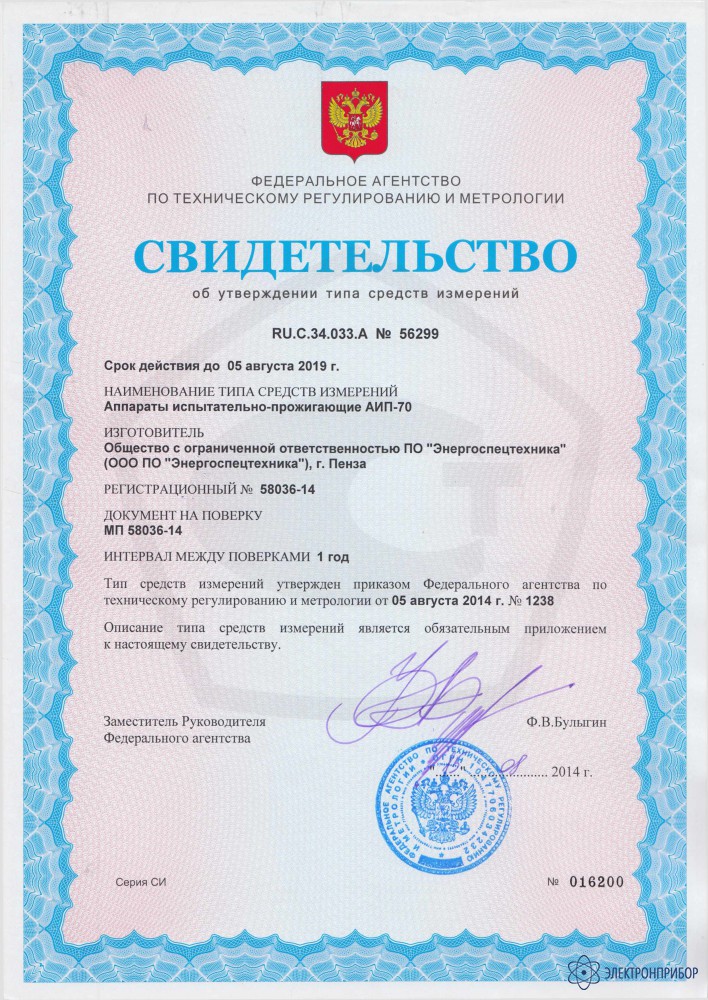

Свидетельство утверждения типа средств измерений

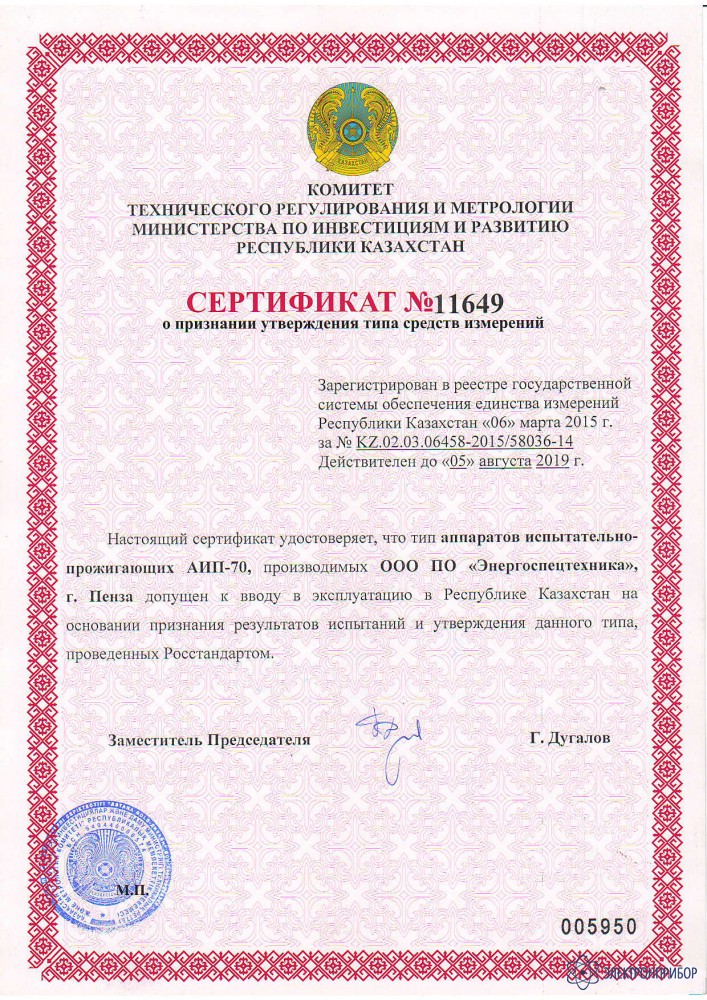

Сертификат о признании утверждения типа средств измерений. Казахстан
