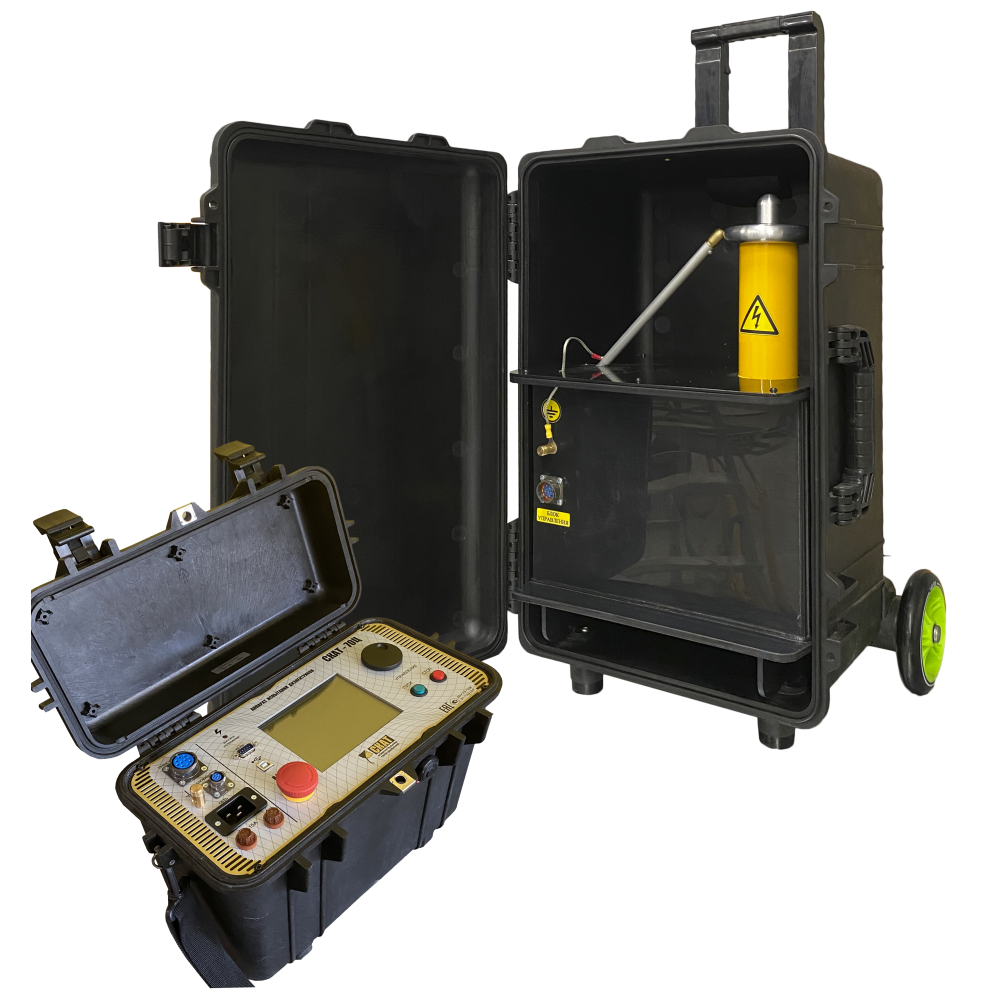

  • Аппарат испытания диэлектриков СКАТ-70Ц-К

    /images/all/3/20564/big/img_5.png

    jijijij

    Аппарат испытания диэлектриков СКАТ-70Ц-К

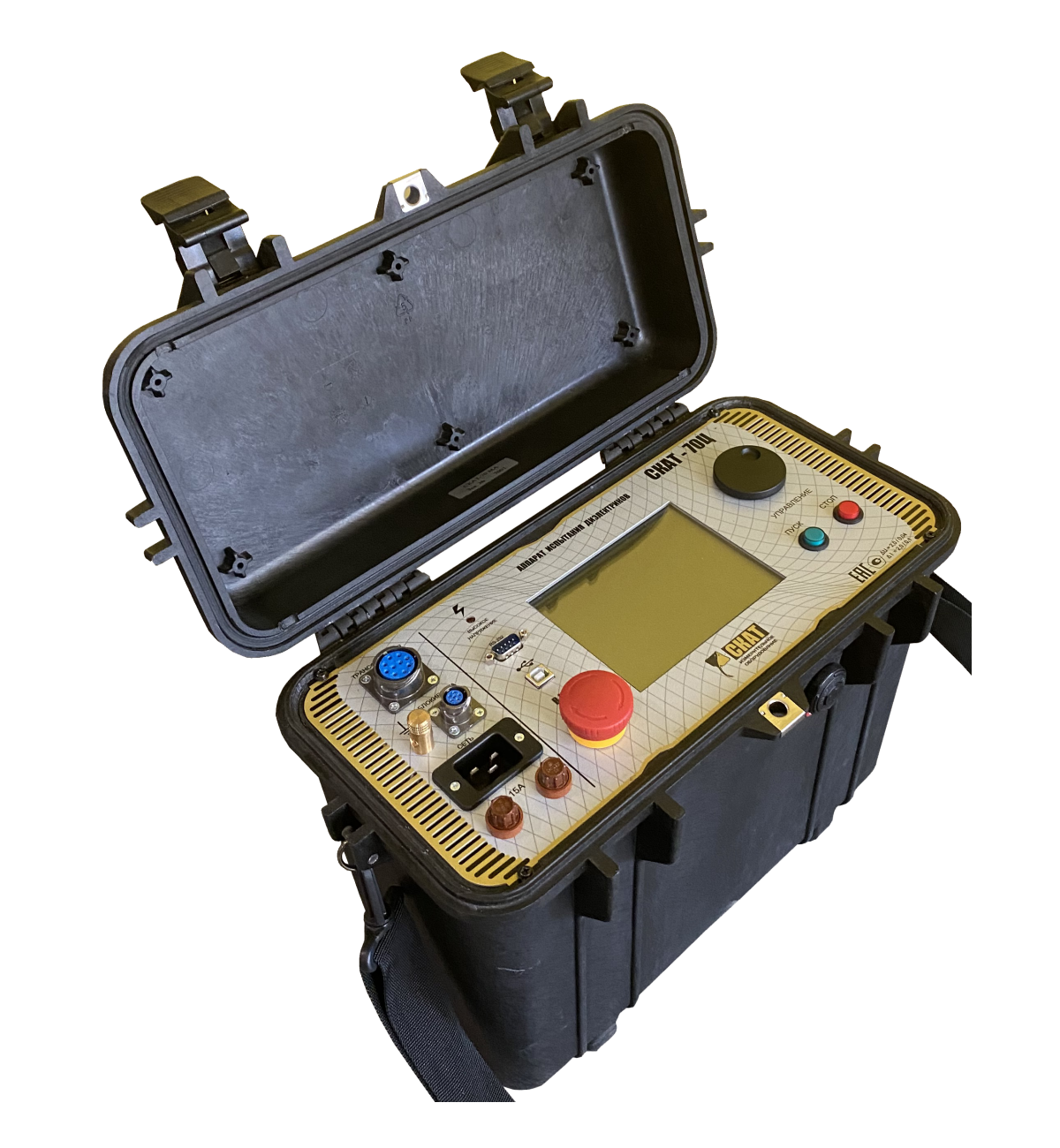

  • Аппарат испытания диэлектриков СКАТ-70Ц-К

    /images/all/3/20564/big/img_14.png

    Аппарат испытания диэлектриков СКАТ-70Ц-К

    Аппарат испытания диэлектриков СКАТ-70Ц-К

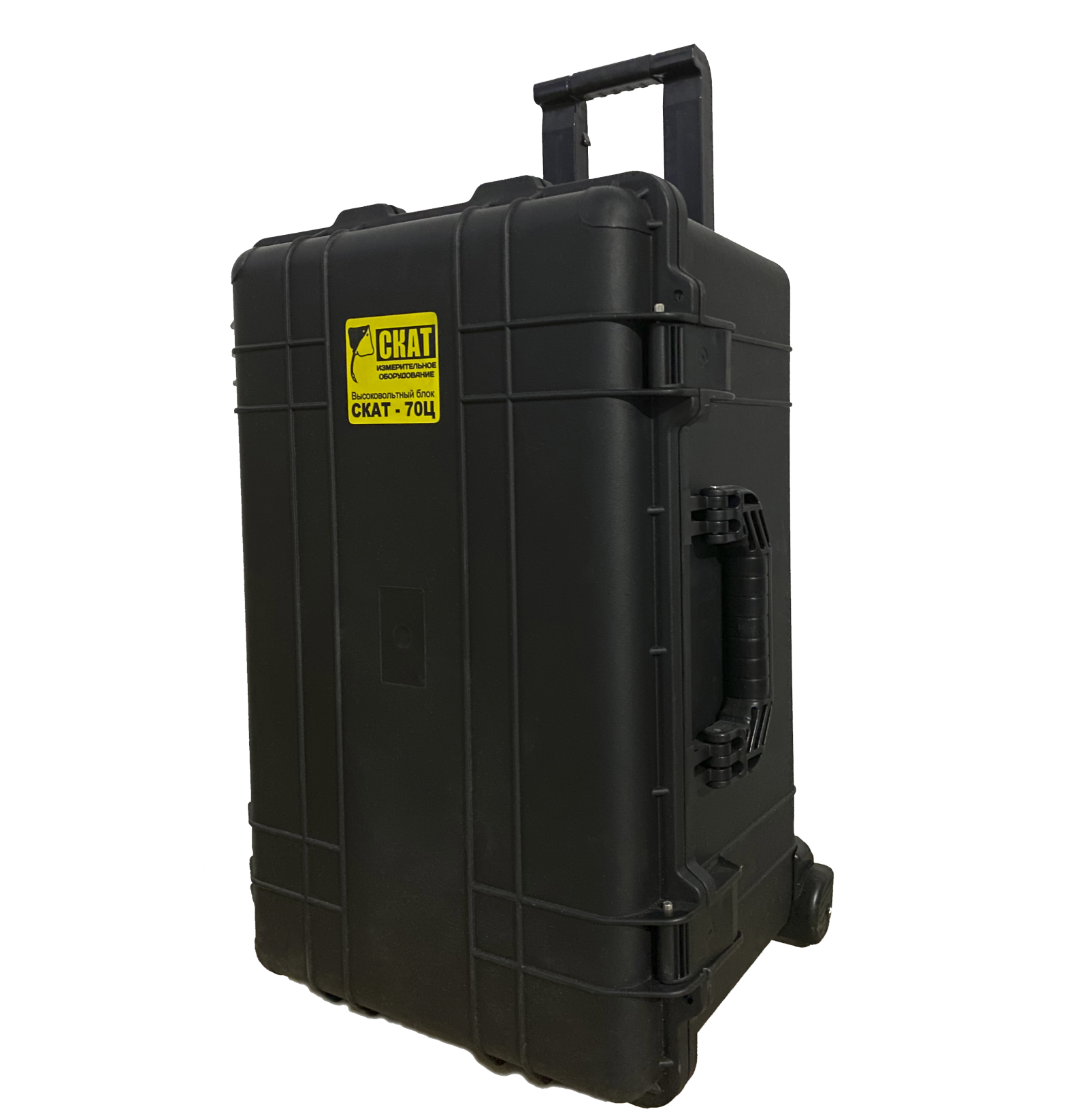

  • Аппарат испытания диэлектриков СКАТ-70Ц-К

    /images/all/3/20564/big/img_16.png

    1

    Аппарат испытания диэлектриков СКАТ-70Ц-К

ЦЕНА: 426 000 руб.

КУПИТЬ
Артикул: СКАТ-70Ц-К
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 0.00B)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Аппарат испытания диэлектриков

Производитель: СКАТ

Модель: СКАТ-70Ц-К

Гарантия: 1 год



Описание аппарата СКАТ-70Ц-К:

Имеет яркий шестидюймовый жидкокристаллический дисплей с подробным отображением всех основных и дополнительных параметров испытания (действующее значение тока и напряжения, амплитудное значение напряжения, среднее значение выходного тока, выходная мощность, ток утечки за 10 сек).

Аппарат СКАТ-70Ц обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально). Имеются часы реального времени.

Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн.



Технические характеристики СКАТ-70Ц-К:

Испытание напряжением постоянного тока (DC)

Выходное напряжение

Диапазон регулирования, кВ

от 1 до 71

Диапазон измерений, кВ

от 3 до 70

Пределы допускаемой относительной погрешности измерений, %

± (2,0+0,04·((70/U)-1)),где

U - измеренное значение, кВ

Амплитуда пульсаций, %

3

Полярность напряжения постоянного тока

отрицательная                                                                      (опционально - положительная)

Выходной ток

Максимальный уровень, мА

20

Диапазон измерений, мА

от 0,1 до 20

Пределы допускаемой относительной погрешности измерений, %

± (2,0+0,1·((20/I-1)), где

I - измеренное значение, мА

Испытание напряжением переменного тока (AC)

Выходное напряжение

Диапазон регулирования, кВ

от 1 до 51

Диапазон измерений, кВ

от 2 до 50

Пределы допускаемой относительной погрешности измерений, %

± (2,0+0,04·((50/U)-1)),               U - измеренное значение, кВ

Амплитуда пульсаций, %

5

Выходной ток

Максимальный уровень, мА

50

Диапазон измерений, мА

от 0,1 до 50

Пределы допускаемой относительной погрешности измерений, %

± (2,0+0,1·((50/I-1)),                       I - измеренное значение, мА

Емкость допустимой нагрузки при максимальном напряжении

до 2,5 нФ

Системные параметры

Режимы испытания

■ Ручной

■ Автоматический

■ По программе

Скорость изменения напряжения, кВ/с

0,5; 1; 2; 5

Интерфейсы

Индикация

Шестидюймовый жидкокристаллический дисплей

Управление аппаратом

Кнопочное и с помощью энкодера

Безопасность

Заземление

■ Защитное заземление

■ Автоматический заземлитель

Защита

■ Защита от превышения допустимого напряжения и тока

■ Отключение при пробое в нагрузке

■ Защита от перегрева высоковольтного блока

■ Внешняя сигнальная лампа (опция)

Системы отключения высокого напряжения

■ Кнопка аварийного отключения

■ Защитная блокировка (опция)

Параметры питания и потребления

Напряжение питающей сети переменного тока, В

от 198 до 242

Частота питающей сети, Гц

от 49 до 51

Максимальная потребляемая мощность

2800 В•А

Максимальный потребляемый ток, А

15



Габаритные размеры



Блок управления

Высота, мм

420

Ширина, мм

340

Длинна, мм

220

Масса, кг

14

Высоковольтный блок

Высота, мм

660

Ширина, мм

460

Длинна, мм

350

Масса, кг

35





Логистика



Габариты упаковки

ДхШхВ, м

0,72 х 0,49 х 0,71

Вес, кг

66

Объем упаковки, м3

0,25



Введите число *


Введите число *
Сертификаты

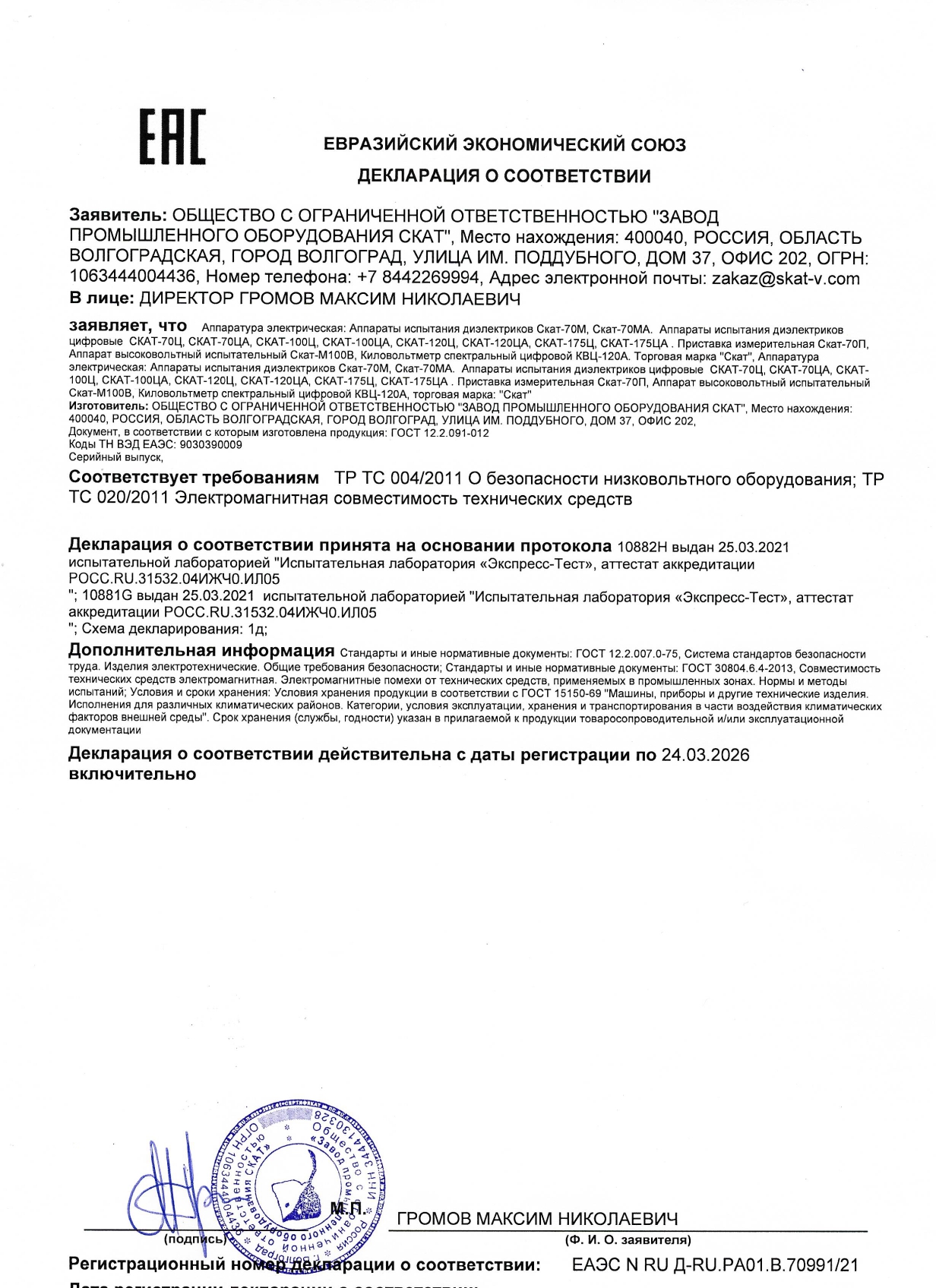

Декларация о соответствии

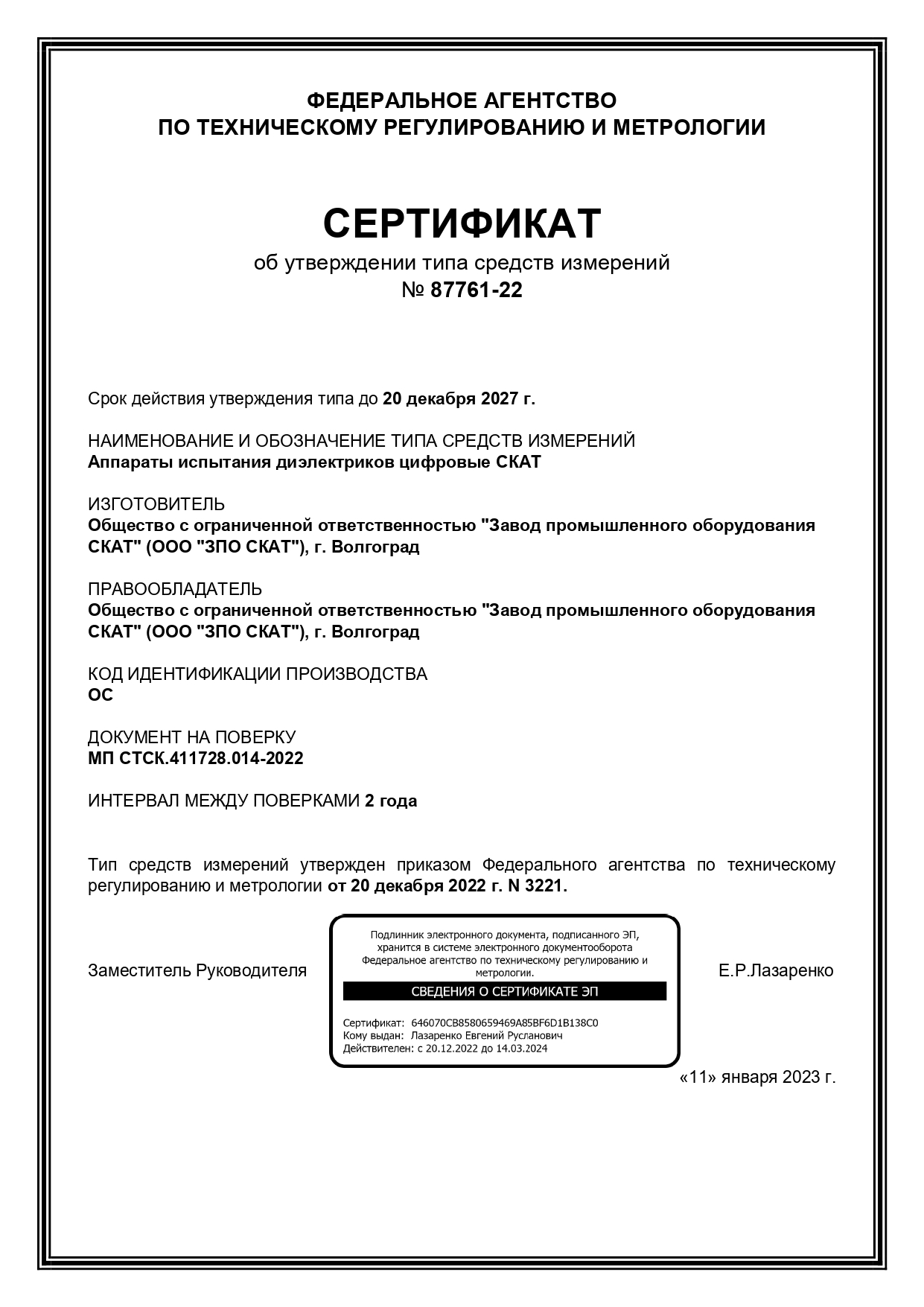

Свидетельство об утверждении типа средств измерения
