Высоковольтный испытательный аппарат СКАТ-70

  • Высоковольтный испытательный аппарат СКАТ-70

    /images/all/3/9247/big/img_5.jpg

    jijijij

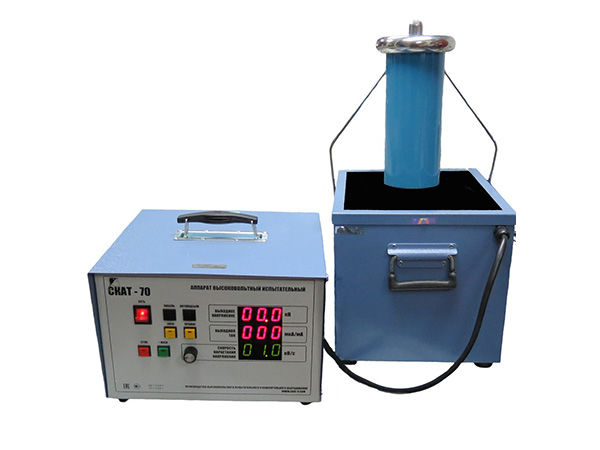

    Высоковольтный испытательный аппарат СКАТ-70
  • Высоковольтный блок Скат-70

    /images/all/3/9247/big/img_14.jpg

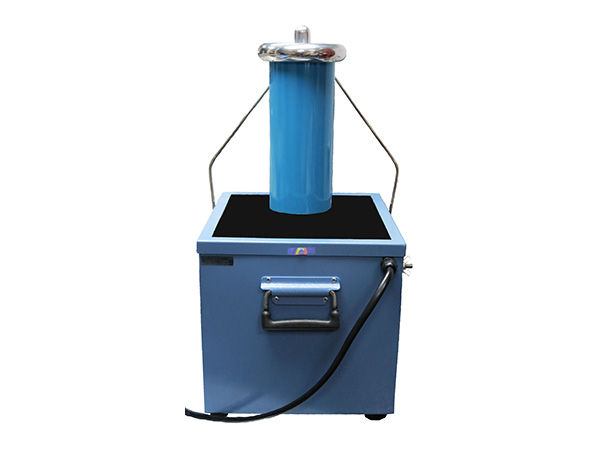

    Высоковольтный блок Скат-70

    Высоковольтный блок Скат-70
  • Измерительный блок Скат-70

    /images/all/3/9247/big/img_16.jpg

    1

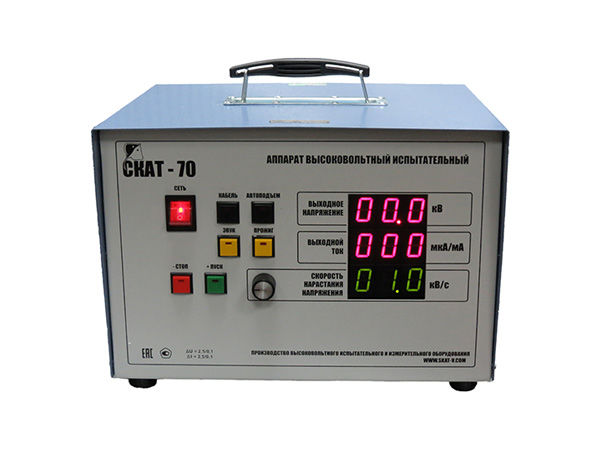

    Измерительный блок Скат-70

снят с производства

КУПИТЬ
Артикул: Скат-70
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Руководство по эксплуатации: Скачать (PDF, 4.06MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Внимание! Выпуск прибора прекращен, распродажа складских остатков.



Высоковольтный испытательный аппарат СКАТ-70 предназначен:



  • Для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока
  • Для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков
  • Для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности



Условия эксплуатации аппарата СКАТ-70:



  • Температура окружающего воздуха от -20 до +40C
  • Относительная влажность воздуха до 80% при температуре +25C



Технические характеристики высоковольтного испытательного аппарата СКАТ-70:



Диапазон регулирования выходного напряжения переменного тока частотой 50 Гц 0,2…50,0 кВ
Диапазон регулирования выходного напряжения постоянного тока 0,2…70,0 кВ
Допустимая относительная основная погрешность измерения напряжения переменного тока в диапазоне 5,0…50,0 кВ, не более ±(2,5 + 0,1( | 50 / U | - 1)) %
Допустимая относительная основная погрешность измерения напряжения постоянного тока в диапазоне 5,0…70,0 кВ, не более ±(2,5 + 0,1( | 70 / U | - 1)) %
Допустимая приведённая основная погрешность измерения силы переменного тока в диапазоне 0,05…35,0 мА, не более ±2,5 %
Допустимая приведённая основная погрешность измерения силы постоянного тока в диапазоне 0,05…15,0 мА, не более ±2,5 %
Автоматическое ограничение выходного напряжения переменного тока на уровне, не более 52 кВ
Автоматическое ограничение выходного напряжения постоянного тока на уровне, не более 72 кВ
Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более 37 мА
Пороговое значение срабатывания схемы защиты силы постоянного тока в режиме испытания, не более 17 мА
Скорость подъёма выходного испытательного напряжения в ручном режиме 1 кВ/сек; 2,5 кВ/сек; 5 кВ/сек; 10 кВ/сек.
Скорость подъёма выходного испытательного напряжения в автоматическом режиме 0,5 кВ/сек.
Длина соединительного кабеля 3,0 ± 0,3 м
Степень защиты блока измерительного IP53
Режим работы круглосуточный
Электропитание аппарата от сети переменного тока частотой 50 Гц напряжением 220 В ±10%
Потребляемая мощность, не более 2,6 кВт
Габаритные размеры блока измерительного 335х235х280 мм
Габаритные размеры блока высоковольтного 390х640х450 мм
Масса блока измерительного, не более 19 кг
Масса блока высоковольтного, не более 40 кг
Логистика
Габариты упаковки 670х670х400 мм
Объем упаковки 0.18 м3
Вес в упаковке 67 кг



Комплект поставки прибор Скат-70:

  • Блок измерительный
  • Блок высоковольтный
  • Вставка диодная
  • Вставка-перемычка
  • Вставка плавкая 20А
  • Кабель сетевой
  • Паспорт
Введите число *


Введите число *
Сертификаты

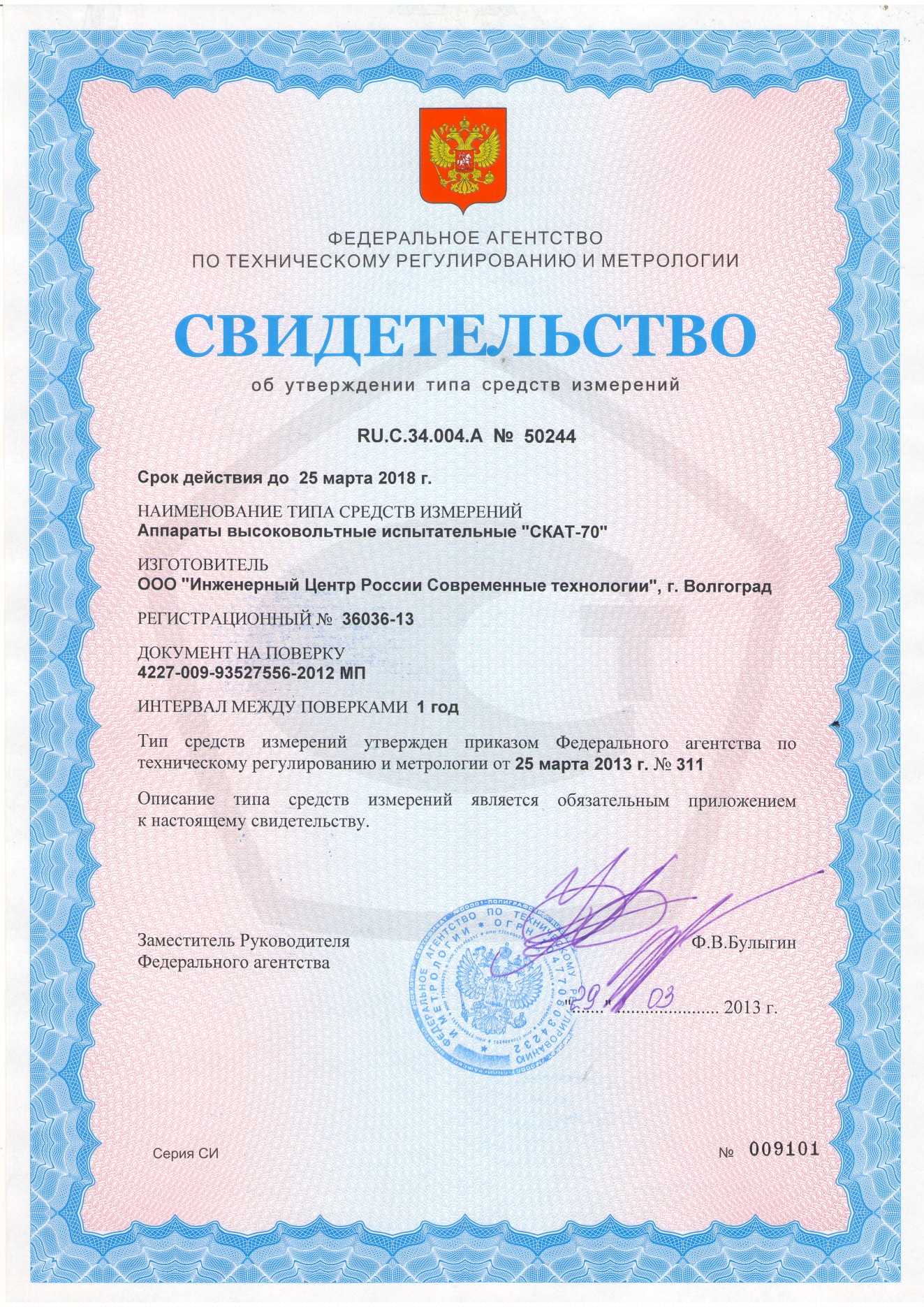

Свидетельство об утверждении типа средств измерений СКАТ-70
