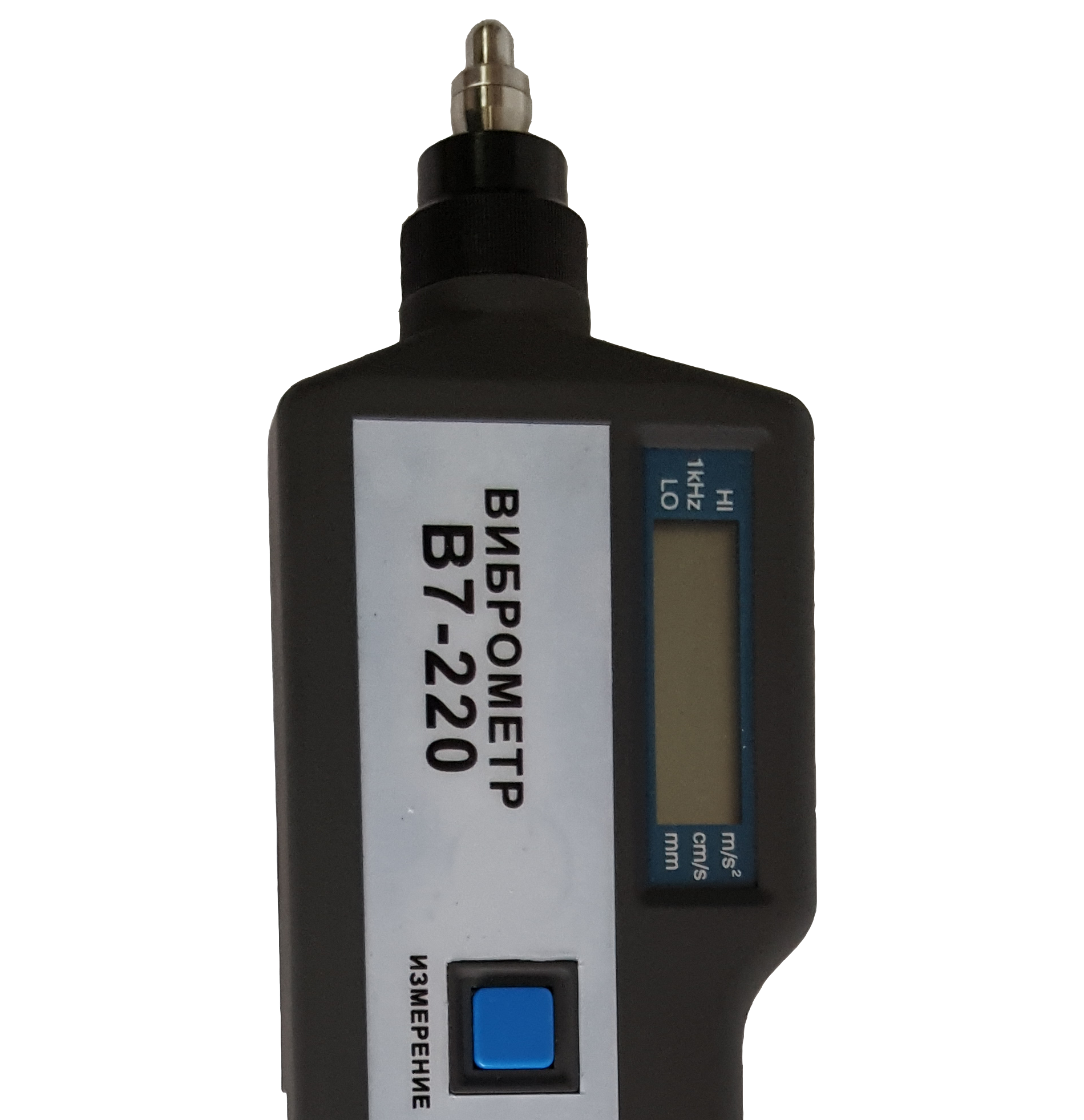

Виброметр портативный В7-220

  • Виброметр портативный В7-220

    /images/all/3/19197/big/img_5.png

    jijijij

    Виброметр портативный В7-220
  • Виброметр портативный В7-220

    /images/all/3/19197/big/img_14.png

    Виброметр портативный В7-220

    Виброметр портативный В7-220
  • Виброметр портативный В7-220

    /images/all/3/19197/big/img_16.png

    1

    Виброметр портативный В7-220
  • Виброметр портативный В7-220

    /images/all/3/19197/big/img_18.png

    1

    Виброметр портативный В7-220

ЦЕНА: 94 715 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7


Страна производитель: Россия Россия
Артикул: 001372
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Виброметр портативный

Производитель: Восток-7

Модель: В7-220

Гарантия: 1 год



Описание виброметра В7-220:

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.

Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.



Описание функционала моделей виброметров В7 для облегчения выбора:

Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-327 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на дисплее и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также может измерять скорость вращения при контроле вибрации вращающихся и возвратно-поступательных машин – можно использовать для контроля числа оборотов (или собственной частоты). Прибор оснащён памятью. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.



Технические характеристики В7-220:

Таблица 2 – Метрологические характеристики виброметров модификаций В7-357, В7-220

Наименование характеристики

Значение

В7-357

В7-220

Диапазон измерений СКЗ

виброскорости, мм/с

от 0,1 до 800

от 0,1 до 199,9

Диапазон измерений размаха

виброперемещений, мм

от 0,001 до 10

от 0,001 до 1,999

Диапазон измерений амплитуд

виброускорений, м/с2

от 0,1 до 392

от 0,1 до 199,9

Диапазон частот при измерениях:

-виброскорости, Гц

-виброперемещений, Гц

-виброускорений, Гц



от 10 до 1000

от 10 до 500

от 10 до 10000



от 5 до 1000

от 5 до 500

от 5 до 15000

Пределы допускаемой

относительной погрешности

измерений СКЗ виброскорости, %

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 1000 Гц)

±10

(в диапазоне частот

от 5 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 1000 Гц)

Пределы допускаемой

относительной погрешности

измерений амплитуды

виброускорений, %

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 10000 Гц)

±10

(в диапазоне частот

от 5до 20 Гц)

±5

(в диапазоне частот

св. 20 до 15000 Гц)

Пределы допускаемой

относительной погрешности

измерений размаха

виброперемещений, %

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 500 Гц)

±10

(в диапазоне частот

от 5 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 500 Гц)



Таблица 3 – Основные технические характеристики

Наименование характеристики

Значение

В7-317/В7-327

В7-337

В7-357

В7-220

Диапазон индицируемых скоростей вращения, об/мин

-

-

от 30 до 300000

-

Диапазон индицируемых собственных частот, Гц

-

-

от 0,5 до 5000

-

Дисплей

1.5”

3.5

3.5”

1.5”

Память

-

+

+

-

Возможность использования щупа

-

+

+

+

Возможность использования датчика температуры и стетоскопа

(погрешность 1%, дискретность 1 0С)

-

-

-

+

Напряжение питания от источника постоянного тока, В

12

Потребляемая мощность, Вт, не более

1

Габаритные размеры, мм, не более:

длина;

ширина;

высота



150

23

18



178

78,5

28



185

68

30

Масса, г, не более

56

230

200

Условия эксплуатации:

температура окружающей среды, ºС

относительная влажность, %, не более



от +15 до +35



98

Время наработки на отказ, ч, не менее

10000

Средний срок службы, лет

10



Производитель- РФ: ВОСТОК-7

Габариты, мм- 185*68*30

Вес, кг- 0,2

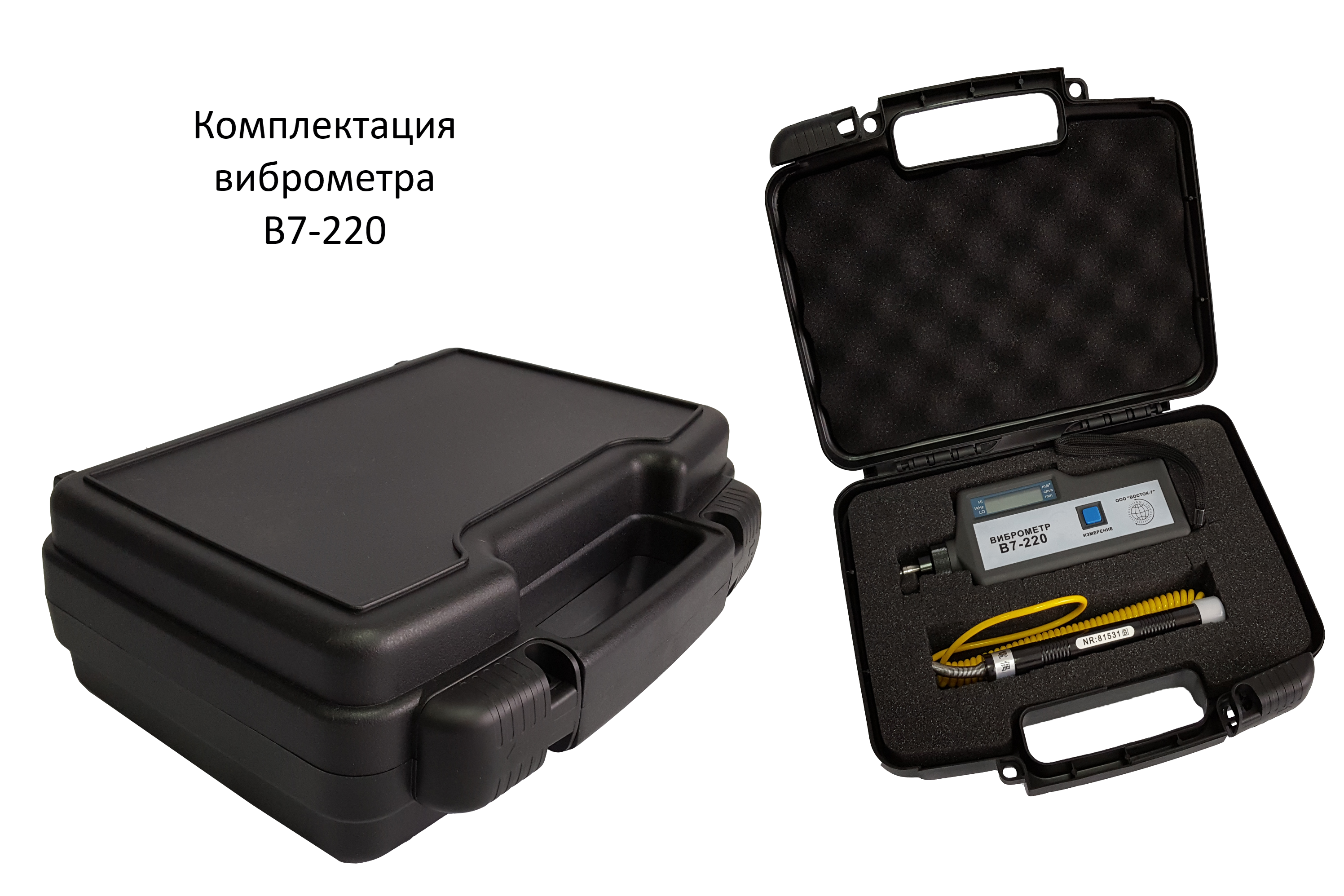

Комплект поставки портативного виброметра В7-220:

Модель

Наименование

К-во

Все

Руководство по эксплуатации с Паспортом

Свидетельство о поверке (ФГИС АРШИН)

1 экз.

1 экз.

В7-317,

В7-327

Виброметр

Кожаный чехол

Отвёртка

Картонная коробка

1 шт.

1 шт.

1 шт.

1 шт.

В7-337

Виброметр

Выносной датчик с кабелем

Магнитное основание с 2-мя болтами

Адаптер питания

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

В7-557

Виброметр

Выносной датчик с кабелем

Магнитное основание с 2-мя болтами

Адаптер питания

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

В7-220

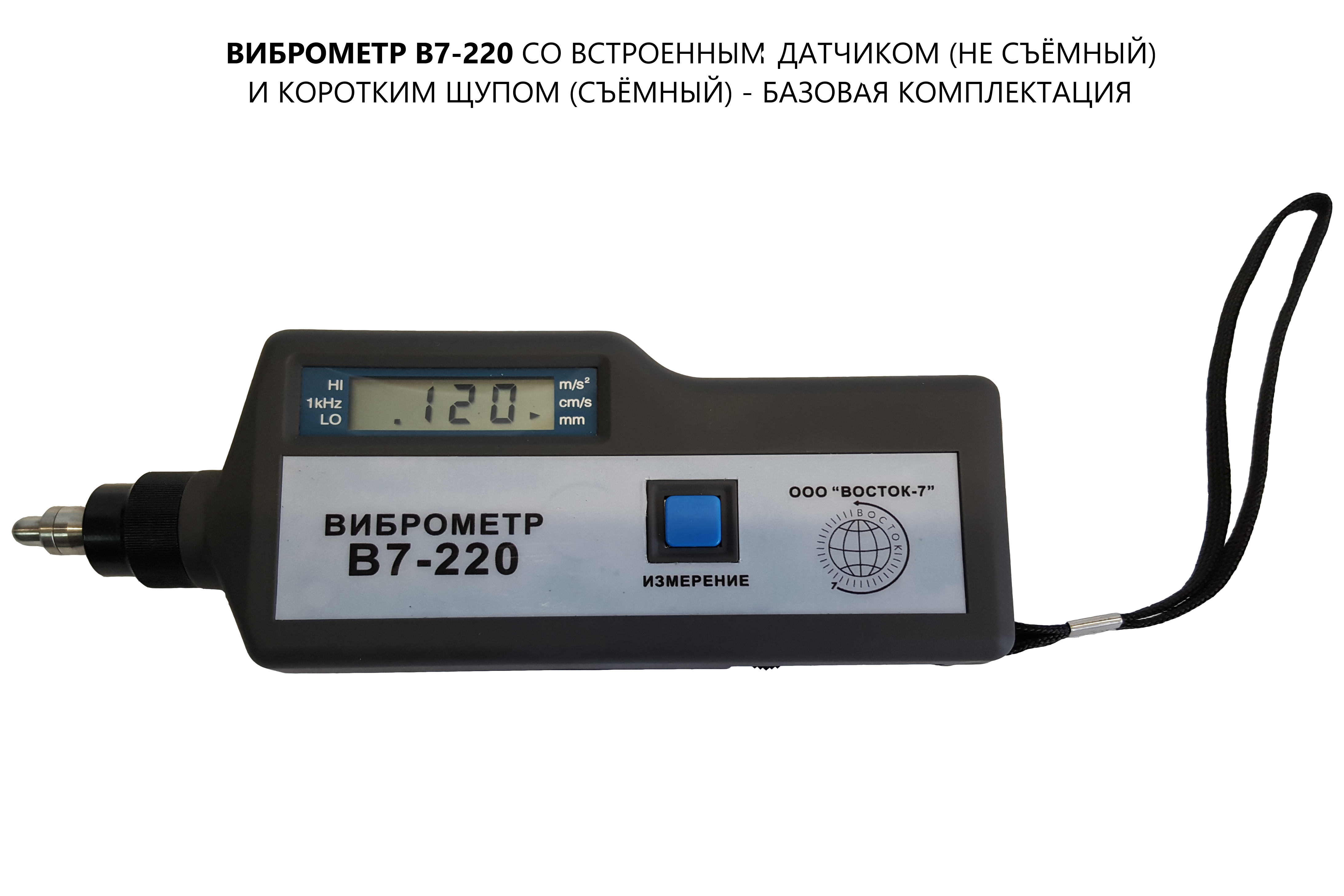

Виброметр с внутренним датчиком

Щуп короткий для измерений на высоких частотах

Выносной датчик измерения температуры (диапазон -20…+4000С) с кабелем

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Дополнительная комплектация

В7-337

Щуп с насадкой для датчика

На заказ

В7-557

Щуп с насадкой для датчика

ПО обработки данных с кабелем для связи с ПК

Лазерный датчикдля контроля числа оборотов (или собственной частоты)

На заказ

В7-220

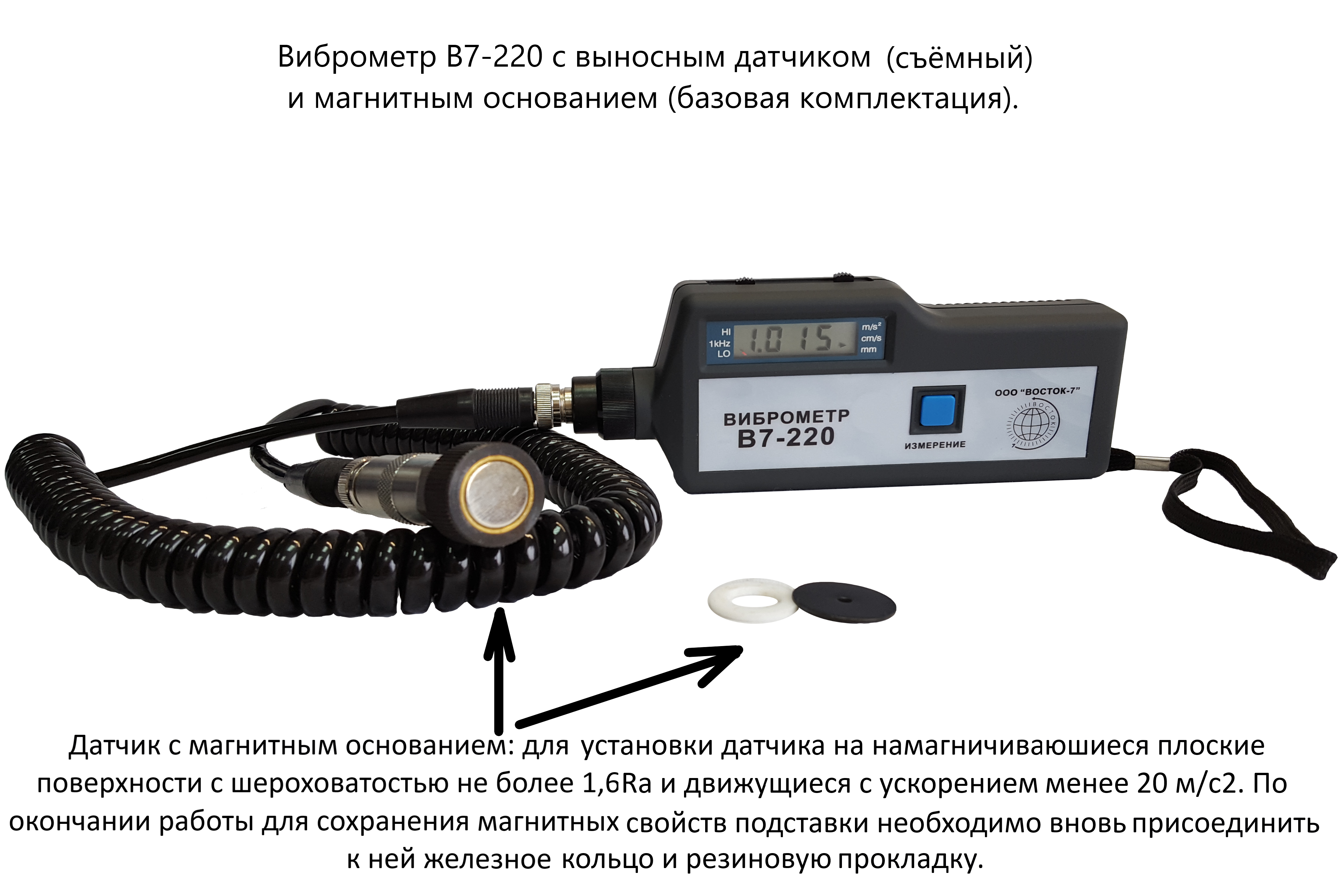

Выносной датчик с кабелем (поставляется только вместе с заказанным измерительным блоком)

Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц

Магнитное основание с 2-мя болтами

Наушники-стетоскопы

На заказ
