Прибор для проверки безопасности электрооборудования PAT-815

  • Прибор для проверки безопасности электрооборудования PAT-815

    /images/all/3/14773/big/img_5.jpg

    jijijij

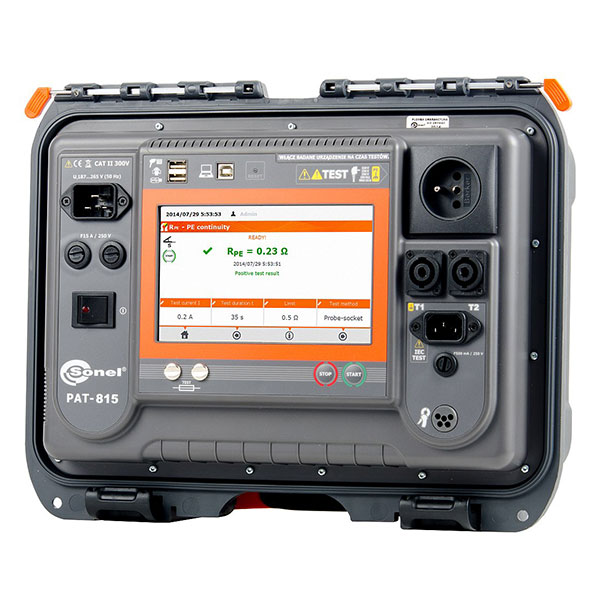

    Прибор для проверки безопасности электрооборудования PAT-815

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUPAT815
Гарантия: 3 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание прибора для проверки безопасности электрооборудования PAT-815:





Прибор для проверки безопасности электрооборудования PAT-815  –  это современный цифровой измеритель параметров безопасности электрического оборудования и установок. Устройство анализирует следующие параметры: сопротивление защитного провода и изоляции, величина тока утечки, непрерывность соединений; а также способно автоматически измерять показатели выключателей УЗО.



Прибор для проверки безопасности электрооборудования PAT-815 найдет применение в работе специалистов, отвечающих за безопасность электрооборудования на предприятиях промышленности и энергетики.





  • Сопротивление защитного проводника может измеряться током 200 мА, 10 А или  25 А;
  • Сопротивление изоляции измеряется напряжением 100 В или 250 В;
  • Определение замещенного тока утечки, дифференцированного тока утечки и тока прикосновения;
  • Измерение мощности;
  • Проверка кабелей IEC;
  • Определение напряжения и частоты сети;
  • Диагностика выключателей УЗО;
  • Возможность измерения тока при помощи клещей;
  • Измерительный диапазон настраивается автоматически;
  • Поставляется с профессиональным ПО для обработки данных;
  • Интерфейс для подключения сканера штрих-кодов и USB-принтера;
  • Цветной сенсорный дисплей.





Технические характеристики прибора для проверки безопасности электрооборудования PAT-815:





Измерение сопротивления провода заземления I = 200 мА



Диапазон  Разрешение Основная погрешность
0,00 ... 0,99 Ом 0,01 Ом ±(4% и.в. + 2 е.м.р.)
1,00 ... 19,99 Ом ±(4% и.в. + 3 е.м.р.)



Примечание: измерительный ток ≥ 200 мА для R ≤ 0,2 ... 1,99 Ом







Измерение сопротивления провода заземления I = 10 А



Диапазон  Разрешение Основная погрешность
0 ... 999 мОм 1 мОм ±(3% и.в. + 4 е.м.р.)
1,00 ... 1,99 Ом 0,01 Ом



Примечание:

  • измерительный ток ≥ 10 А для R ≤ 0,5 Ом
  • технический метод измерения обеспечивает высокую точность результатов







Измерение сопротивления провода заземления I = 25 А



Диапазон  Разрешение Основная погрешность
0 ... 999 мОм 1 мОм ±(3% и.в. + 4 е.м.р.)
1,00 ... 1,99 Ом 0,01 Ом



Примечание:

  • измерительный ток ≥ 25 А для R ≤ 0,2 Ом
  • технический метод измерения обеспечивает высокую точность результатов





Измерение сопротивления изоляции



Un Диапазон Разрешение Основная погрешность
100 В 0 ... 1999 кОм 1 кОм ±(5% и.в. + 8 е.м.р.)
2,0 ... 19,99 МОм 0,01 МОм
20,0 ... 99,9 МОм 0,1 МОм
250 В 0 ... 1999 кОм  1 кОм
2,00 ... 19,99 МОм 0,01 МОм
20,0 ... 199,9 МОм 0,1
500 В 0 ... 1999 кОм 1 кОм
2 ... 19,99 МОм 0,01 МОм
20,0 ... 599,9 МОм 0,1 МОм



Примечание:

  • автоматический разряд емкости объекта по завершении измерений
  • защита от попытки измерения объекта под напряжением
  • макс.  выходной ток 1,4 мА





Измерение тока утечки PE и дифференциального тока утечки



Диапазон Разрешение Основная погрешность
0,00 ... 3,99 мА 0,01 мА ±(5% и.в. + 2 е.м.р.)
4,0 ... 19,9 мА 0,1 мА



Примечание:

  • диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
  • регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с, в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение





Измерение замещенного тока утечки



Диапазон Разрешение Основная погрешность
0,00 ... 3,99 мА 0,01 мА ±(5% и.в. + 2 е.м.р.)
4,0 ... 19,9 мА 0,1 мА



Примечание:

  • диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
  • регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
  • напряжение холостого хода: 25 .. 50 В





Измерение тока утечки прикосновения



Диапазон Разрешение Основная погрешность
0,000 ... 4,999 мА 0,001 мА ±(5% и.в. + 3 е.м.р.)

Примечание:

  • диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
  • регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с





Тест срабатывания УЗО и измерение времени срабатывания



Тип УЗО Множитель Диапазон Разрешшение Основная погрешность
Общего типа 0,5 * I∆n 0 ... 300 мс 1 мс  ±(2% и.в. + 2 е.м.р.)*
1 * I∆n
2 * I∆n 0 ... 150 мс
5 * I∆n 0 ... 40 мс





Примечание: для УЗО I∆n = 10 мА и кратности тока 0,5 * I∆n погрешность ±(2% и.в. + 3 е.м.р.)





Измерение ток срабатывания УЗО (синусоидальный дифференциальный ток)



Номинал тока Диапазон Разрешение Ток измерения Основная погрешность
10 мА 3,3 ... 10,0 мА 0,1 мА 0,3 x I∆n ... 1,0 x I∆n  ±5% I∆n
15 мА 4,5 ... 15,0 мА
30 мА 9,0 ... 30,0 мА



Примечание:

  • измерение как положительных так и отрицательных полупериодов тока утечки
  • максимальное время протекания измерительного тока 3200 мс





Измерение мощности S



Диапазон  Разрешение Основная погрешность
0 ... 999 Вт 1 Вт ±(5% и.в. + 3 е.м.р.)
1,00 ... 3,99 кВт

0,01 кВт



Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с







Измерение мощности P



Диапазон  Разрешение Основная погрешность
0 ... 999 Вт 1 Вт ±(5% и.в. + 3 е.м.р.)
1,00 ... 3,99 кВт

0,01 кВт



Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с





Коэффициент мощности PF



Диапазон  Разрешение Основная погрешность
0,00 ... 1,00 0,01  ±(10% и.в. + 3 е.м.р.)





Измерение тока потребления при измерении мощности



Диапазон  Разрешение Основная погрешность
0,00 ... 15,99 А 0,01 А ±(2% и.в. + 3 е.м.р.)





Измерение тока потребления при измерении мощности с клещами



Диапазон  Разрешение Основная погрешность
100 мА ... 999 мА 1 мА ±(5% и.в. + 5 е.м.р.)
1,00 А ... 9,99 А 0,01 А
10,0 ... 24,9 А 0,1 А



Примечание: основная погрешность в таблице приведена без учета погрешности клещей





Комплект поставки:





  • Кабель питания - 1 шт;
  • Измерительный провод 1,8 м - 1 шт;
  • Разъем SP-4, оранжевый - 1 шт;
  • Предохранитель 0314 015.VPX 15А 250ВАС 6,3 x 32 мм - 2 шт;
  • Кабель USB - 1 шт;
  • DVD-диск с программным обеспечением - 1 шт.
