TC-20 Измеритель параметров петли короткого замыкания

  • TC-20

    /images/all/3/13692/big/img_5.jpg

    jijijij

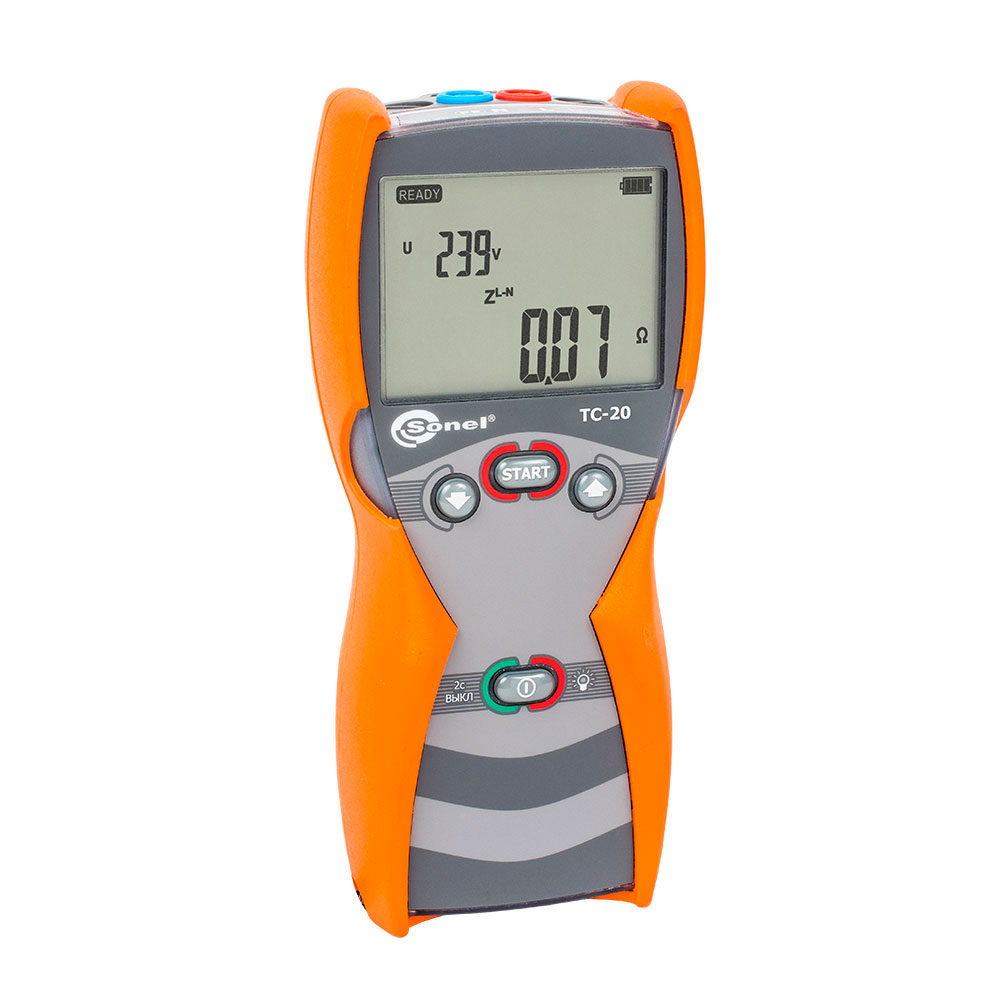

    TC-20 Измеритель параметров петли короткого замыкания

ЦЕНА: 47 520 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUTС20
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Особенности измерителя параметров петли короткого замыкания TC-20:



  • Измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 - 65 Гц;

  • Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;

  • Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;

  • Расчёт ожидаемого тока короткого замыкания;

  • Оценку сопротивления заземляющих устройств.



Для выполнения вышеуказанных задач измеритель имеет:



  • Возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;

  • Функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;

  • Функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;

  • Функцию автоматического выбора диапазона измерения;

  • Возможность изменения длины измерительных проводов без необходимости калибровки прибора;

  • Функцию автоматической компенсации сопротивления измерительных проводов;

  • Сохранение последнего результата измерения;

  • Защиту от перегрева (индикатор высокой температуры);

  • Контроль заряда элементов питания в режиме реального времени;

  • Подсветку дисплея;

  • Автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).

Назначение и область применения измерителя параметров петли короткого замыкания TC-20:

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Прибор может быть эффективно использован:

  • Электросетевыми компаниями (при техническом обслуживании электроустановок);

  • Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;

  • Строительными и монтажными организациями, при производстве электромонтажных работ;

  • Организациями надзора и контроля в электрических сетях и электроустановках потребителей;

  • Электроизмерительными лабораториями.



Технические характеристики измерителя параметров петли короткого замыкания TC-20:



Измерение напряжения переменного тока

Диапазон

Разрешение

Основная погрешность

0...440 В

1 В

±(2% и.в. + 3 е.м.р.)

Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L

Измерительный провод

Диапазон измерения Zs

1,2 м

0,24...200 Ом

5 м

0,26...200 Ом

10 м

0,28...200 Ом

20 м

0,35...200 Ом

Погрешность измерения ZS

Диапазон

Разрешение

Основная погрешность

0,00...19,99 Ом

0,01 Ом

±(2,5% и.в. + 5 е.м.р.)

20,0...99,9 Ом

0,1 Ом

±(2,5% и.в. + 3 е.м.р.)

100...200 Ом

1 Ом

±(3% и.в. + 3 е.м.р.)

Параметр

Значение

Номинальные рабочие напряжения UnL-N/UnL-L

220/380 В, 230/400 В, 240/415 В

Диапазон рабочего напряжения

198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)

Номинальная частота сети fn

50 Гц, 60 Гц

Диапазон рабочих частот

45…65 Гц

Максимальный ток измерения

15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)

Диапазон

Разрешение

Основная погрешность

0,00..19,99 Ом

0,01 Ом

±(5% и.в. + 5 е.м.р.)

Ток короткого замыкания петли IK

Диапазон

Разрешение

Основная погрешность

1,15…9,99 A

0,01 A

Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS

10,0...99,9 A

0,1 A

100...999 A

1 A

1,00...9,99 кA

0,01 кA

10,0…40,0 кA

0,1 кA

Дополнительные технические данные

Класс изоляции

двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557

Категория безопасности монтажа измерителя

CAT III 300 В

Степень защиты корпуса измерителя в соответствии с EN 60529

IP67

Изделие соответствует требованиям по электромагнитной совместимости стандартам

ГОСТ Р 51522.1-2011

Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза

ТР ТС 020/2011

Питание измерителя

4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA

Габаритные размеры измерителя (длина х ширина х глубина)

220×98×58 мм

Масса прибора с комплектом батареек

примерно 509 г

Рабочая температура

–20...+50 °C

Температура хранения

-20...+70 °C

Температура при калибровке

+23 ± 2 °C

Влажность при калибровке

40...60%

Влажность при эксплуатации

20...80%

Высота над уровнем моря

до 2000 м

Время до автоматического выключения Auto-OFF

на выбор 300, 600 или 900 секунд

Количество измерений Zs на аккумуляторах

>5000 (2 измерения в минуту)

Дисплей

сегментный ЖКИ



Введите число *


Введите число *
