MZC-304 Измеритель параметров цепей электропитания зданий

Артикул: WMRUMZC304
  • MZC-304 Измеритель параметров цепей электропитания зданий

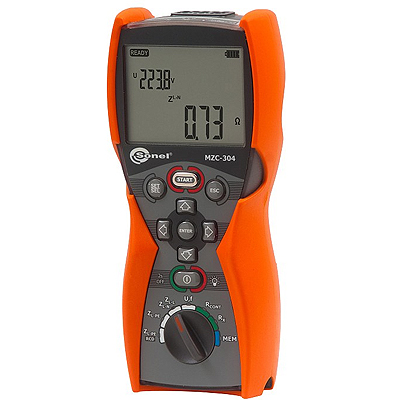

    images/all/3/1998/big/img_5.jpg

    jijijij

    MZC-304 Измеритель параметров цепей электропитания зданий
  • Измеритель параметров цепей электропитания зданий MZC-304

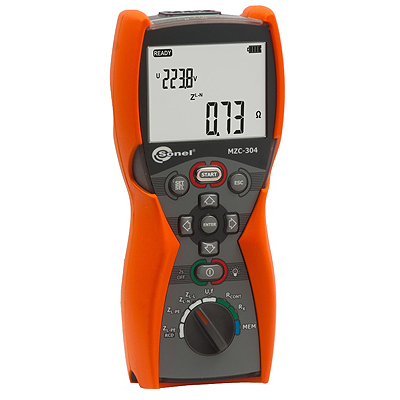

    images/all/3/1998/big/img_14.jpg

    Измеритель параметров цепей электропитания зданий MZC-304

    Измеритель параметров цепей электропитания зданий MZC-304
  • MZC-304

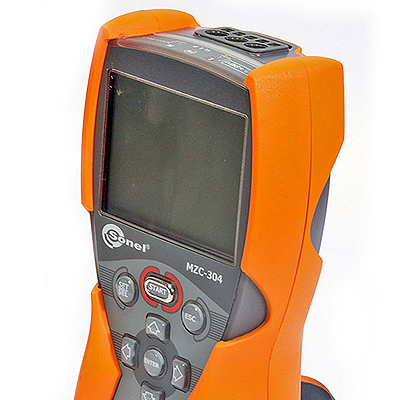

    images/all/3/1998/big/img_16.jpg

    1

    MZC-304
  • Sonel MZC-304

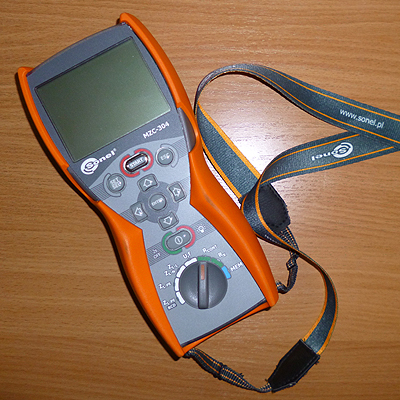

    images/all/3/1998/big/img_18.jpg

    1

    Sonel MZC-304

ЦЕНА: 41 510 руб.

В наличии!
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.43MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Тип оборудования: Измеритель параметров цепей электропитания.

Производитель: Sonel S.A., Польша

Серия: MZC

Модель: MZC-304

Описание: прибор для измерения параметров цепей.

Гарантия на измеритель параметров цепей электропитания зданий MZC-304: 24 месяца.



Назначение прибора:

Измеритель параметров цепей электропитания зданий MZC-304 предназначен для расчета ожидаемого тока короткого замыкания, на основании полного сопротивления петли короткого замыкания. Рекомендован для измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.



Вычисление:

  • Активного и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;

  • Силы тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник».

Контроль:

  • Целостности (наличия) нулевого и защитного проводников (до начала измерений). Сохранение и передача в компьютер:

  • Данных измерений и вычислений.



Особенности измерителя параметров цепей электропитания зданий MZC-304:



  • Измерение действующего значения фазного и междуфазного напряжения переменного тока;
  • Измерение частоты переменного тока
  • Измерение полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
  • Измерение полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
  • Измерение сопротивления защитных проводников;
  • Измерение электрического сопротивления малым током (металлосвязь)



Технические характеристики параметров цепей электропитания зданий MZC-304:



Измерение напряжения переменного тока (True RMS)

Диапазон

Разрешение

Основная погрешность

0,0...299,9 В

0,1 В

±(2% и. в. + 6 е. м. р.)

300...500 В

1 В

± (2% и. в. + 2 е. м. р.)

Диапазон частоты

45...65 Гц

Измерение частоты

45,0...65,0 Гц

0,1

±(0.1% и. в. + 1 е. м. р.)

Измерение полного сопротивления петли короткого замыкания ZS

0...19.99 Ом

0.01 Ом

±(5% и. в. + 3 е. м. р.)

20,0...199,9 Ом

0,1 Ом



200...1999 Ом

1 Ом



Номинальное напряжение сети UnL-N/ UnL-L

220/380 В, 230/400В, 240/415В

Рабочий диапазон напряжения

180...270 В (для ZL-PE и ZL-N) и 180...460В (для ZL-L)

Номинальная частота сети fn

50 Гц, 60 Гц

Рабочий диапазон частоты

45...65 Гц

Максимальный измерительный ток для 230В

7,6 A, для 400В: 13,3А (продолжительность - 3х10 мс)

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

0...19,99 Ом

0,01 Ом

±(5% и. в. + 5 е. м. р.) от ZS

Ток короткого замыкания IK петли

0,058...1,999 A

0,001 A

Определяется по основной погрешности полного сопротивления петли короткого замыкания

Измерение полного сопротивления петли короткого замыкания ZS

0...19,99 Ом

0,01 Ом

±(6% и.в. + 10 е.м.р.)

20,0...199,9 Ом

0,1 Ом

±(6% и. в. + 5 е. м. р.)

Без отключения УЗО с IΔn ≥ 30 мA

Без отключения УЗО с IΔn ≥ 30 мA

Номинальное напряжение сети Un

220 В, 230 В, 240 В

Рабочий диапазон напряжений

180...270 В

Номинальная частота сети fn

50 Гц, 60 Гц

Рабочий диапазон частоты

45...65 Гц

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

0..19,99 Ом

0,01 Ом

±(6% + 10 е. м. р.) от ZS

20,0...199,9 Ом

0,1 Ом

±(6% + 5 е. м. р.) от ZS

Ток короткого замыкания IK петли

0,058...1,999 A

0,001 A

Определяется по основной погрешности полного сопротивления петли короткого замыкания

2,00...19,99 A

0,01 A

20,0...199,9 A

0,1 A

200...1999 A

1 A

2,00...19,99 кA

0,01 кA

20,0...40,0 кA

0,1 кA

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

0...19,99 Ом

0,01 Ом

±(2% и.в. + 3 е.м.р.)

20,0...199,9 Ом

0,1 Ом



200...400 Ом

1 Ом



Напряжение на разомкнутых измерительных проводниках

4...9 В

Выходной ток при R<2 Ом

мин. 200 мA (ISC: 200..250 мA)

Компенсация сопротивления измерительных проводников

да

Измерение двунаправленным током

да

Измерение активного сопротивления малым током

0,0...199,9 Ом

0,1 Ом

±(3% и. в. + 3 е. м. р.)

200...1999 Ом

1 Ом



Напряжение на разомкнутых измерительных проводниках

4...9 В

Выходной ток < 8 мA

да

Звуковая индикация при сопротивлении < 30 Ом±50%

да

Компенсация сопротивления измерительных проводников

да

Дополнительные характеристики

Класс изоляции

двойная, согласно PN-EN 61010-1 и IEC 61557

Категория безопасности

IV 300V (III 600V), согласно PN-EN 61010-1

Степень защиты корпуса согласно PN-EN 60529

IP65

Питание измерителя

щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)

Габаритные размеры

220×98×58 мм

Масса измерителя

около 1 кг

Температура хранения

-20...+70° C

Рабочая температура

0...+50° C

Время до самовыключения (Auto-OFF)

устанавливается в меню прибора

Количество измерений Z (для щелочных батареек)

>5000 (2 измерения в минуту)

Память результатов измерений

990 ячеек, 10000 результатов

Интерфейс

радиоканал OR-1





Комплект поставки параметров цепей электропитания зданий MZC-304:



  • Измеритель MZC-304;
  • Зажим «Крокодил» изолированный жёлтый K02;
  • Футляр М6;
  • Адаптер WS-05 с сетевой вилкой UNI-SCHUKO;
  • Провод измерительный 1,2 м с разъемами «банан» желтый;
  • Беспроводной интерфейс OR-1 (USB);
  • Крепеж «Свободные руки»;
  • Зонд острый с разъемом «банан» голубой;
  • Ремень для переноски прибора;
  • Провод измерительный 1,2 м с разъемами «банан» красный;
  • Элемент питания алкалиновый SONEL 1,5V AA LR6;
  • Зонд острый с разъемом «банан» красный;
  • Провод измерительный 1,2 м с разъемами «банан» голубой



Измеритель параметров цепей электропитания зданий MZC-304 внесен в Государственный Реестр средств измерений РФ.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по измерителям параметров цепей электропитания зданий можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.



ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

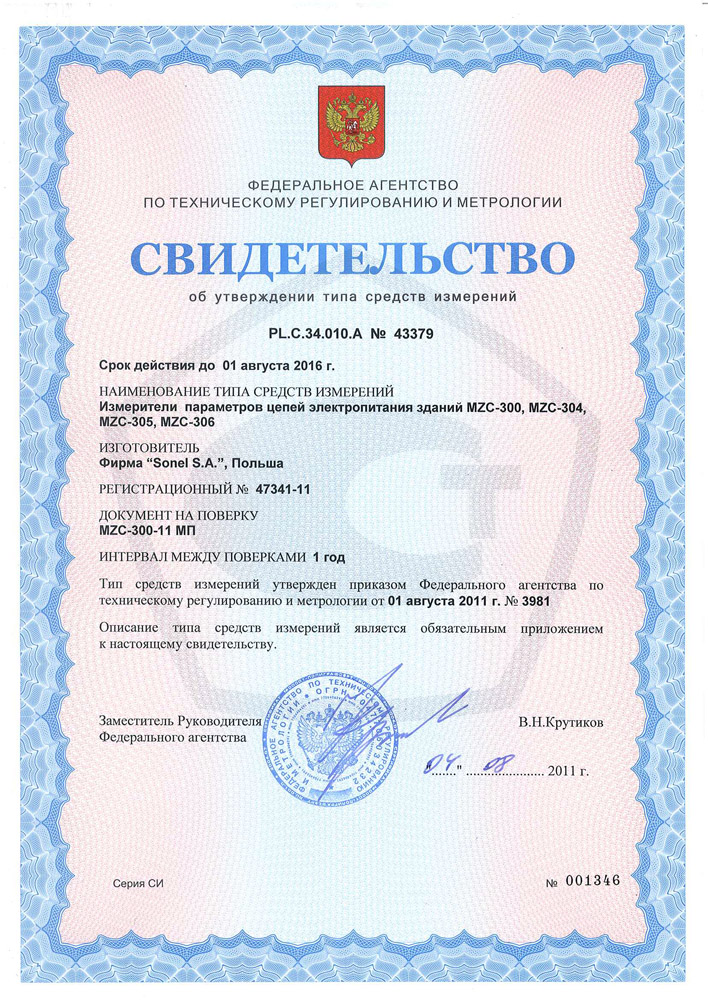

Свидетельство об утверждении типа средств измерения на измерители параметров цепей электропитания зданий MZC-304
