Назначение прибора С.А 6470N:

Прибор С.А 6470N объединяет в себе три прибора, поскольку предназначен для оценки действующих устройств заземления, определения наилучшего положения новых электродов заземления и проверки электрических соединений.Измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта - все виды измерений выбираются при помощи поворотного переключателя режимов.С.А 6470N обеспечивает надежные измерения, благодаря:

• Использованию традиционных методов измерения при помощи вспомогательных электродов-штырей;

• Автоматической диагностике перед началом измерения и сообщению о присутствии неисправностей (плохие соединения или электрические помехи);

• Широкому диапазону измерений от 0,01 Ом до 100 кОм.

Для повышения точности и уменьшения влияния мешающих сигналов С.А 6470 пошел дальше, предложив ручной или автоматический выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц.Прибор обеспечивает улучшенные расчетные функции:

• Для вычисления связи между заземлителями необходимо выполнить последовательно 3 измерения, после чего прибор вычисляет коэффициент связи автоматически;

• Удельное сопротивления грунта вычисляется автоматически по методу Венера (Venner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между электродами.

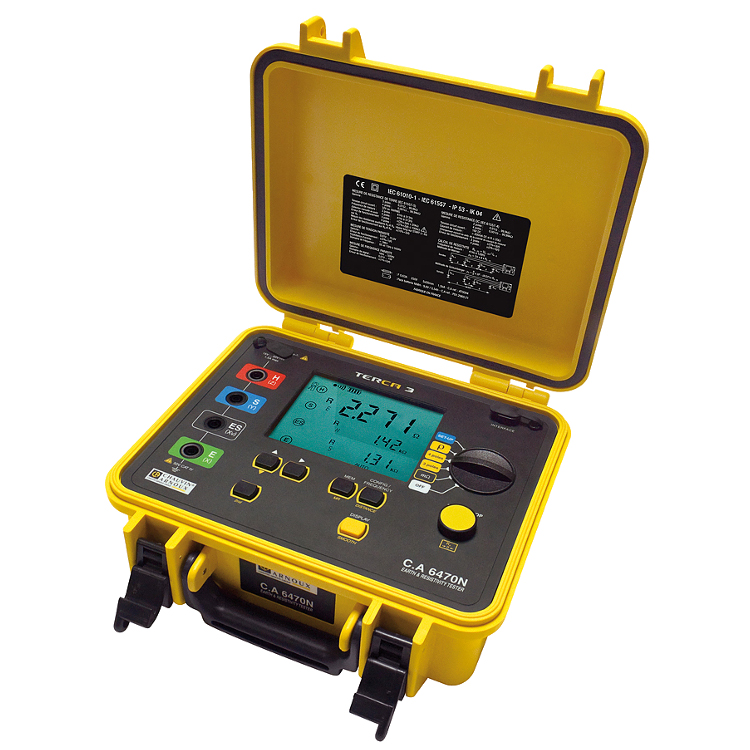

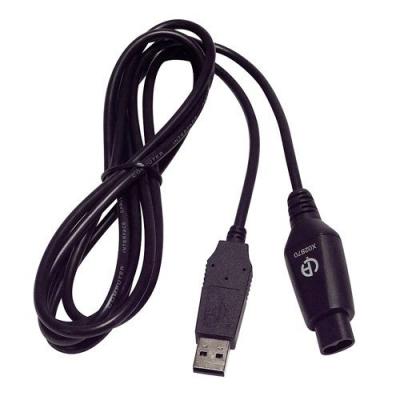

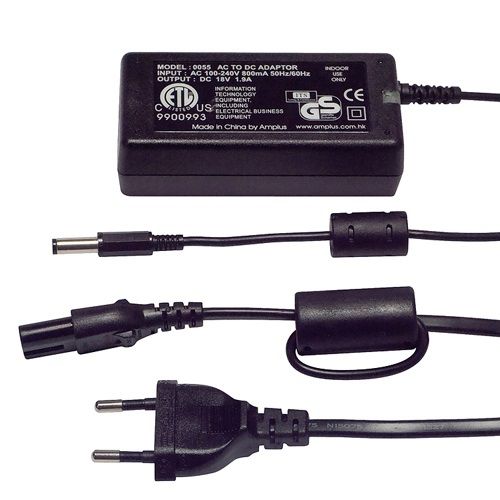

Прибор предназначен для работ в поле, для чего помещен в прочный, влагонепроницаемый, компактный и удобный корпус. Результаты измерений отображаются на большом ЖК-дисплее с подсветкой. Прибор питается от внутреннего аккумулятора, который заряжают через внешнее зарядное устройство от бытовой электросети или прикуривателя автомобиля. Тестер позволяет упорядоченно запоминать результаты измерений. Имеется выход для экспорта данных и дальнейшей обработки.Для удобства выводы прибора для подключения четырех штырей обозначены разными цветами. Штыри и провода также окрашены в соответствующие цвета. Имеется сумка для переноски, в отсеки которой помещаются прибор и все принадлежности.

Особенности прибора С.А 6470N:

• Многофункциональность: сопротивление заземления, связь заземлителей, сопротивление грунта, проводимость / сопротивление;

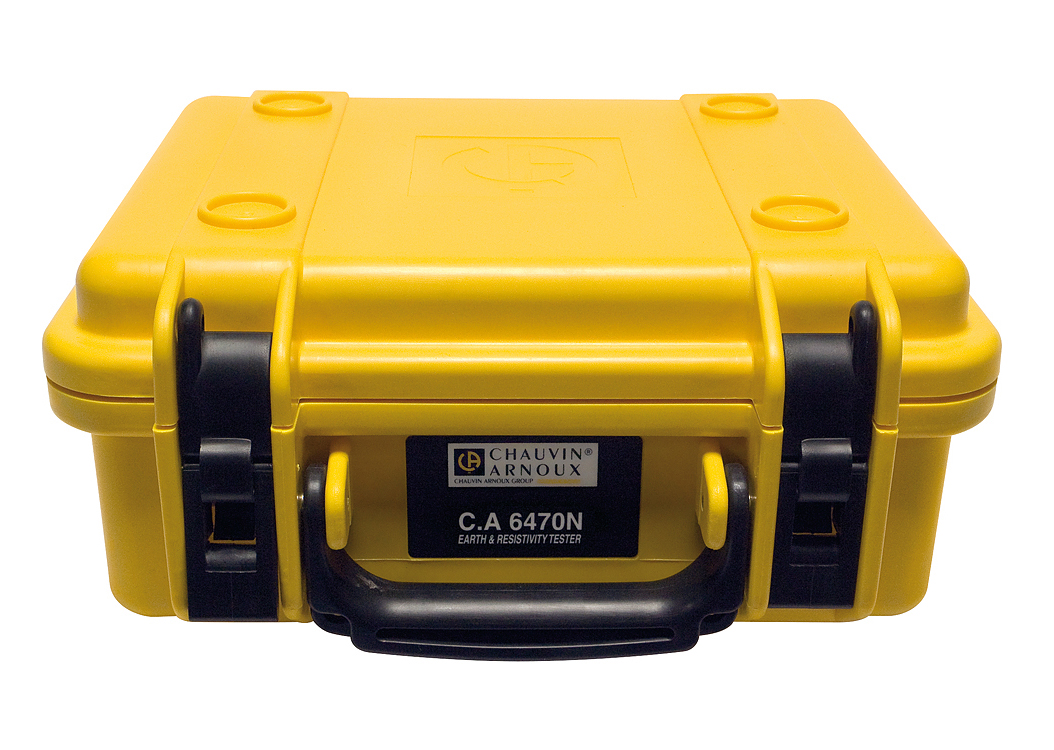

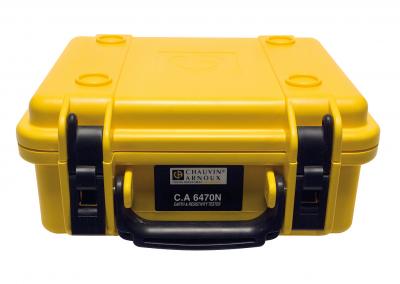

• Прочный водонепроницаемый корпус для полевых условий;

• Большой ЖК-дисплей с подсветкой обеспечивает прекрасную удобочитаемость результатов на 3 синхронных цифровых индикаторах и отображение разных символов для лучшего понимания идеи измерения и действия различных кнопок;

• Прямой доступ к измерениям через переключатель режимов;

• Зарядка аккумуляторов от сети или прикуривателя автомобиля;

• Используется обычный метод с электродами;

• Автоматическое обнаружение плохих контактов или паразитного напряжения;

• Широкий диапазон измерения: сопротивление от 0,01 Ом до 100 кОм;

• Возможность выбора частоты измерения от 41 Гц до 512 Гц;

• Программируемая сигнализация (только при измерении проводимости). Для различения высокого и низкого сопротивления при помощи звукового сигнала необходимо включить сигнализацию. Когда значение сопротивления лежит выше/ниже порога включается звуковой сигнал;

• Память. Прибор С.А 6470 имеет внутреннюю память для хранения 512 измерений. Результаты хранятся в определенном порядке, благодаря присвоенным индексам (указателям): для хранения сопротивления заземления и проводимости используется индекс OBJ:TEST; для хранения сопротивления связи - OBJ:TEST:1,2,3,4; для хранения сопротивления грунта - OBJ:TEST: DISTANCE;

• Функция сглаживания (SMOOTH). Функция используется, когда результаты измерения нестабильны. Это облегчает считывание и интерпретацию результатов;

• Автоматический расчет коэффициента связи заземлителей.
