MRU-200 Измеритель параметров заземляющих устройств

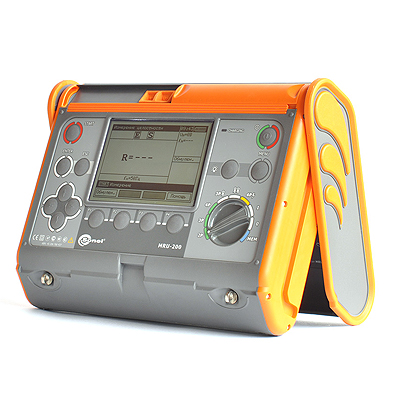

  • Измеритель параметров заземляющих устройств MRU-200 sonel

    /images/all/3/2006/big/img_5.jpg

    jijijij

    MRU-200 Измеритель параметров заземляющих устройств

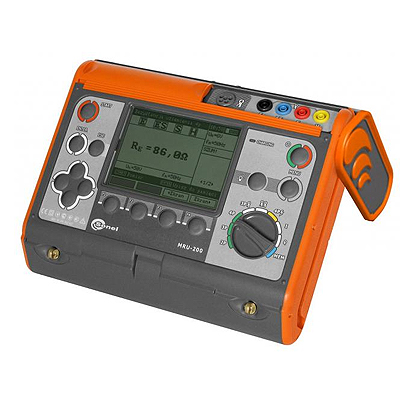

  • MRU-200

    /images/all/3/2006/big/img_14.jpg

    MRU-200

    MRU-200

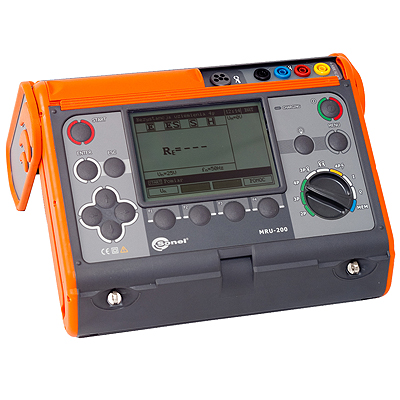

  • Измеритель параметров заземляющих устройств MRU-200

    /images/all/3/2006/big/img_16.jpg

    1

    Измеритель параметров заземляющих устройств MRU-200

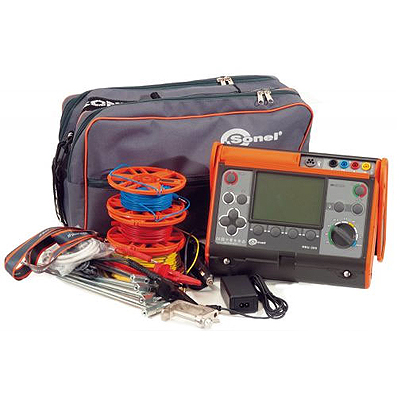

  • sonel MRU-200, комплект поставки

    /images/all/3/2006/big/img_18.jpg

    1

    sonel MRU-200, комплект поставки

ЦЕНА: 332 040 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUMRU200
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.89MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем измерители параметров заземляющих устройств и электроизмерительные приборы Sonel по всей России курьерскими службами и транспортными компаниями.



Измеритель параметров заземляющих устройств MRU-200





Гарантия на прибор MRU-200 : 36 месяцев
Номер в Госреестре: 41925-09
Класс защиты: III 600В согласно EN 61010-1
Температурный диапазон: -10..+50°C
Габариты ШxВxГ: 288 x 223 x 75 мм
Масса: около 2 кг

Индекс для заказа MRU-200 : WMPLMRU200



Назначение измерителя параметров заземляющих устройств MRU-200:



Прибор MRU-200 - это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.



В измерителе параметров заземляющих устройств MRU-200 реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.



Измеритель параметров заземляющих устройств MRU-200 выполняет следующие функции:



  • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
  • измерение сопротивления заземляющих устройств методом двух клещей;
  • измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
  • измерение переменного тока (ток утечки);
  • измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
  • высокая помехоустойчивость;
  • сохранение результатов измерений в память;
  • подключение измерителя к компьютеру (USB);
  • совместимость с программой СОНЭЛ Протоколы;
  • степень защиты корпуса - IP54.



Основные технические характеристики MRU-200

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех UN (RMS)

ДиапазонРазрешение Погрешность
0...100 В 1 В ± (2% и. в. + 3 е. м. р.)
  • частота fN 15...450 Гц
  • частота измерения - минимум два измерения/с

Измерение частоты помех fN

ДиапазонРазрешение Погрешность
15...450 Гц 1 Гц ± (1% и. в. + 2 е. м. р.)
  • измерения для напряжения помех >1В (при напряжении помех <1В >

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм
Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40...399,9 Ом 0,1 Ом
400...3999 Ом 1 Ом
4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм
Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40...399,9 Ом 0,1 Ом
400...3999 Ом 1 Ом
4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм
Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом 0,1 Ом
400...1999 Ом 1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон Разрешение Погрешность основная
0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE

Диапазон Разрешение Погрешность основная
0,00...9,99 Ом⋅м 0,01 Ом⋅м Зависит от основной
погрешности RE
при измерении методом
4p но не менее ±1 е.м.р.
100...999 Ом ⋅м 1 Ом⋅м
1,00...9,99 кОм⋅м 0,01 кОм⋅м
10,0...99,9 кОм⋅м 0,1 кОм⋅м
100...999 кОм⋅м 1 кОм⋅м
  • расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон Разрешение Погрешность основная
0,0...99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.)
100...199 Ом 1 Ом
  • форма сигнала: 8/10μс или 10/350μс
  • амплитуда тока измерительного импульса приблизительно 1A
  • пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон Разрешение Погрешность основная
0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм 1 кОм
10,0...19,9 кОм 0,1 кОм

Измерение тока утечки (RMS)

Диапазон Разрешение Погрешность основная
0...99,9 мA1 0,1 мА ±(8% и.в. + 5 е.м.р.)
100...999 мA1 1 мA ±(8% и.в. + 3 е.м.р.)
1,00...4,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)1
Не используется2
5,00...9,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)
10,0...99,9 A1,2 0,1 A
100...300 A1,2 1 A

1 - клещи (диаметр 52мм) - C-3
2 - гибкие клещи - F-1
• частотный диапазон: 45...400 Гц

Дополнительные технические характеристики прибора MRU-200
Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности III 600В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529 IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
Частота измерительного тока 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц
150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p U<24В >
Измерительное напряжение для 3p, 4p 25 или 50 В
Измерительный ток 3p, 4p >200 мA
Максимальное сопротивление измерительных зондов 20 кОм
Индикация тока помех (клещи) ≤0,5 мA
Питание измерителя пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.)
Количество измерений RE >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p <6 >
Длительность измерения для остальных методов <8 >
Габаритные размеры 288 x 223 x 75 мм
Масса измерителя приблизительно 2 кг
Рабочая температура -10..+50°C
Температура зарядки аккумуляторов +10..+35°C




Стандартный комплект поставки измерителя MRU-200:



 Индекс
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB
Провод измерительный 25 м на катушке с разъемами «банан» красный WAPRZ025REBBSZ
Провод измерительный 25 м на катушке с разъёмами «банан» голубой WAPRZ025BUBBSZ
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый WAPRZ050YEBBSZE
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 WAZASZ7
Зонд измерительный для забивки в грунт 30 см WASONG30
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Зажим специальный типа «струбцина» с разъемом «банан» WAZACIMA1
Кабель сетевой WAPRZLAD230
Кабель последовательного интерфейса USB WAPRZUSB
Адаптер автомобильный (12В) WAPRZLAD12SAM
Футляр L2 WAFUTL2
Клещи измерительные C-3 WACEGC3OKR
Комплект ремней «Свободные руки» WAPOZSZEKPL
Провод измерительный 2,2 м с разъемами «банан» черный WAPRZ2X2BLBB
Аккумуляторная батарея NiMH SONEL-07 4,8V WAAKU07
Введите число *


Введите число *
Сертификаты

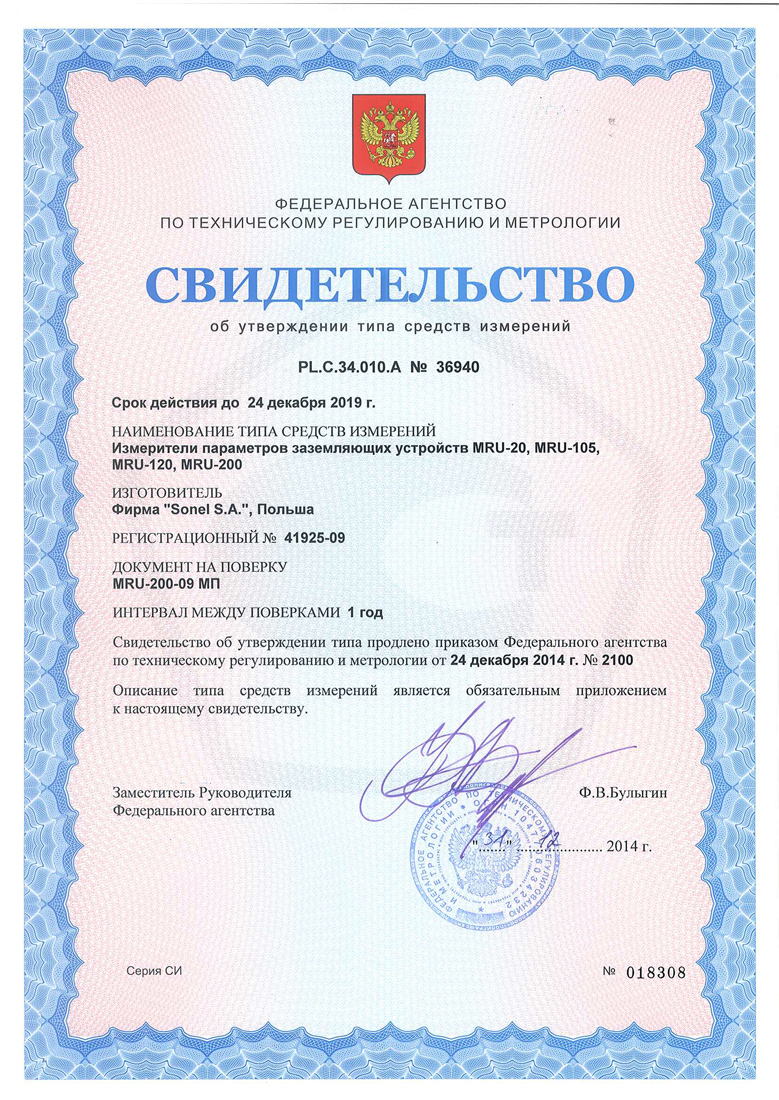

Свидетельство об утверждении типа средств измерения


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ

MRU-200 Измеритель параметров заземляющих устройств

Доставляем измерители параметров заземляющих устройств и электроизмерительные приборы Sonel по всей России курьерскими службами и транспортными компаниями.



Измеритель параметров заземляющих устройств MRU-200





Гарантия на прибор MRU-200 : 36 месяцев
Номер в Госреестре: 41925-09
Класс защиты: III 600В согласно EN 61010-1
Температурный диапазон: -10..+50°C
Габариты ШxВxГ: 288 x 223 x 75 мм
Масса: около 2 кг

Индекс для заказа MRU-200 : WMPLMRU200



Назначение измерителя параметров заземляющих устройств MRU-200:



Прибор MRU-200 - это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.



В измерителе параметров заземляющих устройств MRU-200 реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.



Измеритель параметров заземляющих устройств MRU-200 выполняет следующие функции:



  • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
  • измерение сопротивления заземляющих устройств методом двух клещей;
  • измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
  • измерение переменного тока (ток утечки);
  • измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
  • высокая помехоустойчивость;
  • сохранение результатов измерений в память;
  • подключение измерителя к компьютеру (USB);
  • совместимость с программой СОНЭЛ Протоколы;
  • степень защиты корпуса - IP54.



Основные технические характеристики MRU-200

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех UN (RMS)

ДиапазонРазрешение Погрешность
0...100 В 1 В ± (2% и. в. + 3 е. м. р.)
  • частота fN 15...450 Гц
  • частота измерения - минимум два измерения/с

Измерение частоты помех fN

ДиапазонРазрешение Погрешность
15...450 Гц 1 Гц ± (1% и. в. + 2 е. м. р.)
  • измерения для напряжения помех >1В (при напряжении помех <1В >

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм
Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40...399,9 Ом 0,1 Ом
400...3999 Ом 1 Ом
4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм
Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40...399,9 Ом 0,1 Ом
400...3999 Ом 1 Ом
4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм
Диапазон Разрешение Погрешность основная
0,000...3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом 0,1 Ом
400...1999 Ом 1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон Разрешение Погрешность основная
0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE

Диапазон Разрешение Погрешность основная
0,00...9,99 Ом⋅м 0,01 Ом⋅м Зависит от основной
погрешности RE
при измерении методом
4p но не менее ±1 е.м.р.
100...999 Ом ⋅м 1 Ом⋅м
1,00...9,99 кОм⋅м 0,01 кОм⋅м
10,0...99,9 кОм⋅м 0,1 кОм⋅м
100...999 кОм⋅м 1 кОм⋅м
  • расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон Разрешение Погрешность основная
0,0...99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.)
100...199 Ом 1 Ом
  • форма сигнала: 8/10μс или 10/350μс
  • амплитуда тока измерительного импульса приблизительно 1A
  • пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон Разрешение Погрешность основная
0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм 1 кОм
10,0...19,9 кОм 0,1 кОм

Измерение тока утечки (RMS)

Диапазон Разрешение Погрешность основная
0...99,9 мA1 0,1 мА ±(8% и.в. + 5 е.м.р.)
100...999 мA1 1 мA ±(8% и.в. + 3 е.м.р.)
1,00...4,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)1
Не используется2
5,00...9,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)
10,0...99,9 A1,2 0,1 A
100...300 A1,2 1 A

1 - клещи (диаметр 52мм) - C-3
2 - гибкие клещи - F-1
• частотный диапазон: 45...400 Гц

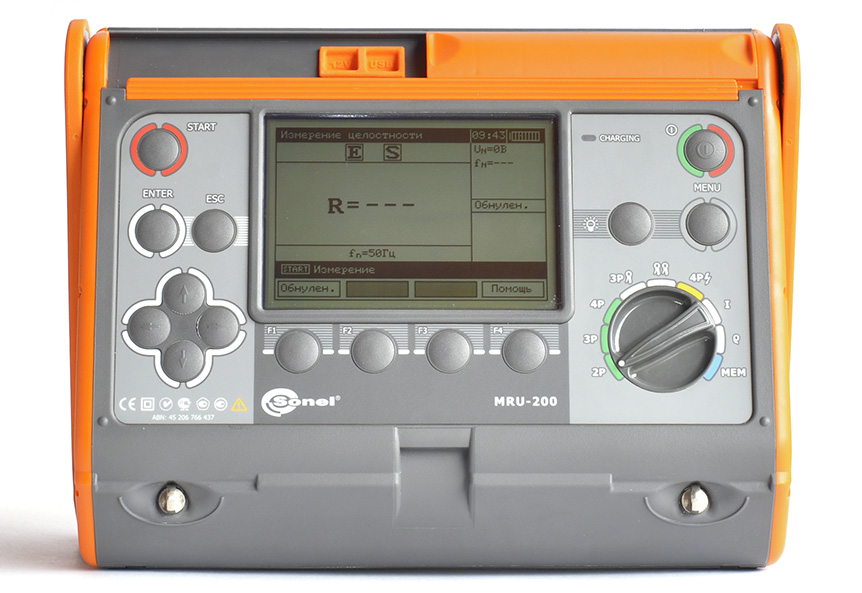

Дополнительные технические характеристики прибора MRU-200
Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности III 600В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529 IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
Частота измерительного тока 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц
150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p U<24В >
Измерительное напряжение для 3p, 4p 25 или 50 В
Измерительный ток 3p, 4p >200 мA
Максимальное сопротивление измерительных зондов 20 кОм
Индикация тока помех (клещи) ≤0,5 мA
Питание измерителя пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.)
Количество измерений RE >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p <6 >
Длительность измерения для остальных методов <8 >
Габаритные размеры 288 x 223 x 75 мм
Масса измерителя приблизительно 2 кг
Рабочая температура -10..+50°C
Температура зарядки аккумуляторов +10..+35°C




Стандартный комплект поставки измерителя MRU-200:



 Индекс
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB
Провод измерительный 25 м на катушке с разъемами «банан» красный WAPRZ025REBBSZ
Провод измерительный 25 м на катушке с разъёмами «банан» голубой WAPRZ025BUBBSZ
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый WAPRZ050YEBBSZE
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 WAZASZ7
Зонд измерительный для забивки в грунт 30 см WASONG30
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Зажим специальный типа «струбцина» с разъемом «банан» WAZACIMA1
Кабель сетевой WAPRZLAD230
Кабель последовательного интерфейса USB WAPRZUSB
Адаптер автомобильный (12В) WAPRZLAD12SAM
Футляр L2 WAFUTL2
Клещи измерительные C-3 WACEGC3OKR
Комплект ремней «Свободные руки» WAPOZSZEKPL
Провод измерительный 2,2 м с разъемами «банан» черный WAPRZ2X2BLBB
Аккумуляторная батарея NiMH SONEL-07 4,8V WAAKU07
332040 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
