MRU-120 Измеритель параметров заземляющих устройств

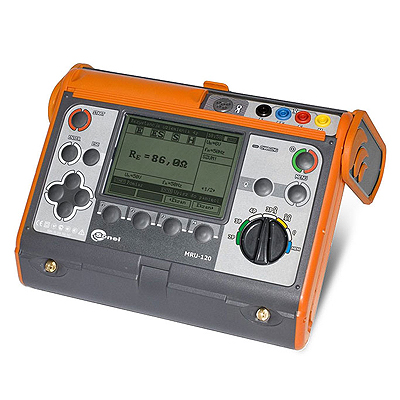

Измеритель параметров заземляющих устройств MRU-120

Измеритель параметров заземляющих устройств MRU-120 sonel
/images/all/3/2004/big/img_5.jpg
jijijij

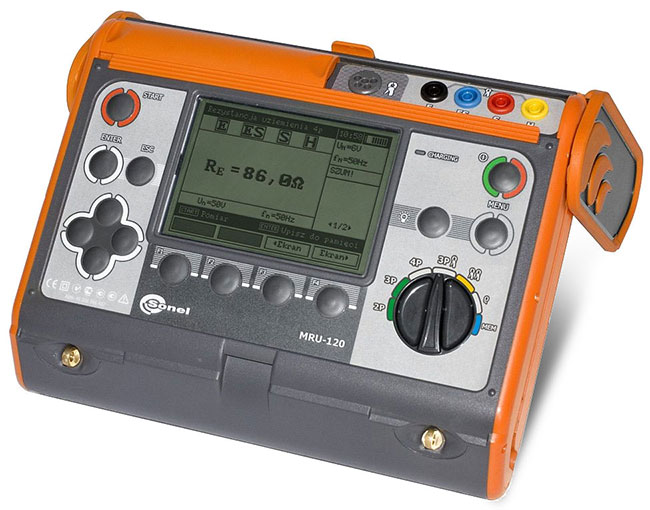

Измеритель параметров заземляющих устройств MRU-120
/images/all/3/2004/big/img_14.jpg

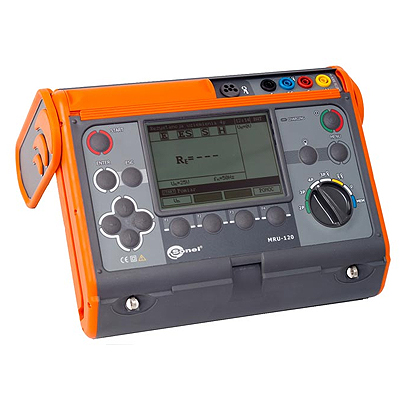

Измеритель параметров заземляющих устройств MRU-120

Посмотреть фотографии в высоком разрешении

ЦЕНА: 289 080 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Sonel

Польша

Артикул: WMRUMRU120

	Гарантия: 3 года
	Внесен в Госреестр СИ. Поверка входит в цену
	Руководство по эксплуатации: Скачать (PDF, 1.76MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОС-ОТВЕТ

Доставляем измерители параметров заземляющих устройств и электроизмерительные приборы Sonel по всей России курьерскими службами и транспортными компаниями.

Измеритель параметров заземляющих устройств MRU-120

Гарантия на прибор MRU-120 : 36 месяцев

Номер в Госреестре: 41925-09

Класс защиты: IV 300В согласно EN 61010-1

Температурный диапазон: -10..+50°C

Габариты ШxВxГ: 288 x 223 x 75 мм

Масса: около 2 кг

Индекс для заказа MRU-120: WMPLMRU120

Прибор MRU-120 - портативный измеритель параметров заземляющих устройств и молниезащит, являющийся представителем новой линейки электроизмерительных приборов СОНЭЛ.

Измеритель параметров заземляющих устройств MRU-120 позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Прибор MRU-120 характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Измеритель параметров заземляющих устройств MRU-120 выполняет следующие функции :

измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей;
измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
сохранение результатов измерений в память;
подключение измерителя к компьютеру (USB);
совместимость с программой СОНЭЛ Протоколы;
степень защиты корпуса - IP54.

Основные технические характеристики измерителя MRU-120

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность основная
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 45...65 Гц
частота измерения - минимум два измерения/с

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,24 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
10,0...19,9 кОм	0,1 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,3 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 4 е. м. р.)
10,0...19,9 кОм	0,1 кОм	± (5% и. в. + 4 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,44...1999 Ом

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E

Диапазон	Разрешение	Погрешность основная
0,0...199,9⋅м	0,1 Ом⋅м	Зависит от основной погрешности R_E при измерении методом 4p но не менее ±1 е.м.р.
200...1999 Ом ⋅м	1 Ом⋅м
2,00...19,99 кОм ⋅ м	0,01 кОм⋅м
20,0...99,9 кОм⋅м	0,1 кОм⋅м
100...999 кОм⋅м	1 кОм⋅м

расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм

Дополнительные технические характеристики
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 300В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сети 50Гц, 150Гц для сети 60Гц
Измерительное напряжение и ток для 2p	U<24В >
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1100 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>800 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 >
Длительность измерения для остальных методов	<8 >
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10..+50°C
Температура зарядки аккумуляторов	+10..+35°C

Стандартный комплект поставки измерителя параметров заземляющих устройств MRU-120:

	Индекс
Провод измерительный 2,2 м с разъемами «банан» черный	WAPRZ2X2BLBB
Провод измерительный 25 м на катушке с разъемами «банан» красный	WAPRZ025REBBSZ
Провод измерительный 25 м на катушке с разъёмами «банан» голубой	WAPRZ025BUBBSZ
Провод измерительный 50 м на катушке с разъемами «банан» желтый	WAPRZ050YEBBSZ
Футляр L2	WAFUTL2
Зонд измерительный для забивки в грунт 30 см	WASONG30
Зонд острый с разъемом «банан» желтый	WASONYEOGB1
Адаптер автомобильный (12В)	WAPRZLAD12SAM
Кабель сетевой	WAPRZLAD230
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	WAZASZ7
Комплект ремней «Свободные руки»	WAPOZSZEKPL
Кабель последовательного интерфейса USB	WAPRZUSB
Зажим «Крокодил» изолированный черный K01	WAKROBL20K01
Провод измерительный 1,2 м с разъемами «банан» желтый	WAPRZ1X2YEBB
Аккумуляторная батарея NiMH SONEL-07 4,8V	WAAKU07

ЗАДАТЬ ВОПРОС

Сертификаты

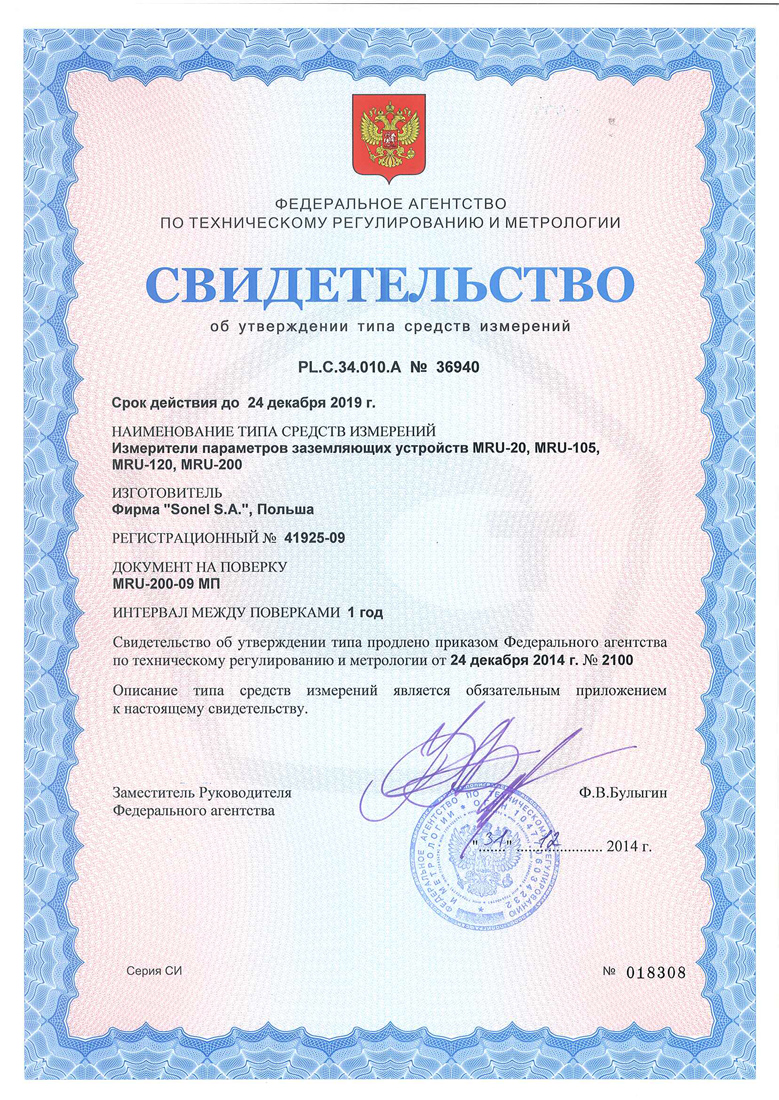

Свидетельство об утверждении типа средств измерения на измеритель параметров заземляющих устройств MRU-120
