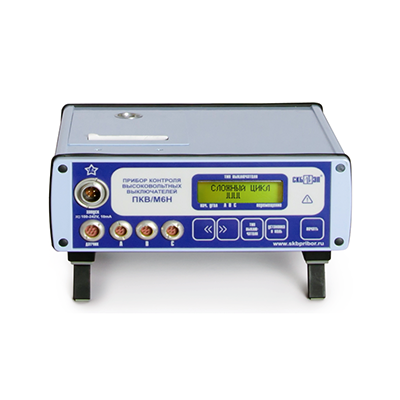

Прибор ПКВ/М6Н
/images/all/3/18431/big/img_14.png

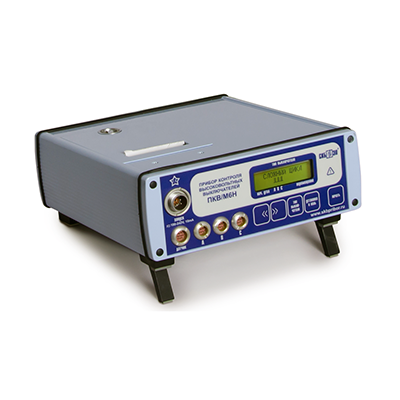

Прибор ПКВ/М6Н

ЦЕНА: от 204 000 руб.

Модификации:

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
СКБ ЭП

Россия

	Гарантия: 3 года
	Внесен в Госреестр СИ. Поверка дополнительно
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Прибор контроля высоковольтных выключателей ПКВ/М6Н

Прибор контроля высоковольтных выключателей ПКВ/М6Н предназначен для измерения характеристик элегазовых, масляных, электромагнитных и вакуумных высоковольтных выключателей. Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей. Контроль технического состояния высоковольтных выключателей до 3-х разрывов.

ПКВ/М6Н позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Печать результатов измерения можно повторять необходимое количество раз.

Протокол содержит:

Таблицу с измеренными и рассчитанными параметрами, например, такими, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и др.
График зависимости скорости от хода
График зависимости скорости от времени
График зависимости хода от времени

После проведения измерений прибор распознает и рассчитывает значения параметров для простых операций и сложных циклов, а для их задания необходимо использовать внешнюю коммутационную аппаратуру, например, такую, как ПУВ-10.

Оснащен дополнительным режимом Линейка / Угломер, который позволяет проводить измерения линейных перемещений или углов, в зависимости от выбранного датчика с одновременным определением положения контактов.

ПКВ/М6Н доступен в двух комплектациях - стандартная и облегченная:

	ПКВ/М6Н стандартная комплектация	ПКВ/М6Н облегченная комплектация
Количество измерительных датчиков в комплекте	2	отсутствуют
Контролируемые характеристики	время, ход и скорость	время

Отличительные особенности:

Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
Встроенный термопринтер
Доступен в двух комплектациях: стандартная и облегченная (контроль только параметров времени)
Диапазон температуры эксплуатации: -20 °C - +45 °C
IP20

Технические характеристики прибора ПКВ/М6Н:

Количество каналов контроля контактов выключателя	3
Диапазон измерения и регистрации временных интервалов	0,002 ÷ 5,2 с
Точность	± 10−4 [1 + t_x] с
Диапазон измерения линейных перемещений	1 ÷ 900 мм
Точность	±1 мм
Диапазон измерения угловых перемещений	0,09◦ ÷ 360◦
Точность	±[0,2 + 0,001* a_x] ◦
Диапазон измерения скорости движения	0,002 ÷ 20 м/с
Точность	±4 %
Потребляемая мощность	< 20 Вт
Питание (сетевое напряжение) Примечание: Для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания - по заказу.	~ 100-242 В, 50 Гц = 100-340 В
Габариты	213х232х89 мм
Масса прибора	3 кг
Защита от окружающей среды	IP20
Диапазон температуры при работе с прибором	от -20 °C до +45 °C
Гарантийный период	3 года
Межповерочный период	3 года
Межкалибровочный период	3 года
Язык интерфейса и руководства пользователя	Русский

t_x – измеряемый интервал времени, с

a_x - измеряемый угол, град.

Комплект поставки:

Измерительный блок ПКВ/М6Н
Датчик линейного перемещения ДП12
Стержень измерительный с футляром
Датчик углового перемещения ДП21
Кабель датчика
Кабели полюсов. Полюс А, В, С
Кабель дистанционного пуска
Комплект крепежных приспособлений для выключателей российского производства
Бумага для касс
Кабель сетевой
Наконечники под винт М5 - 4 шт.
Предохранители ВП2Б-1В-2А - 2 шт.
Сумка для крепежных изделий
Сумка для прибора и комплектующих

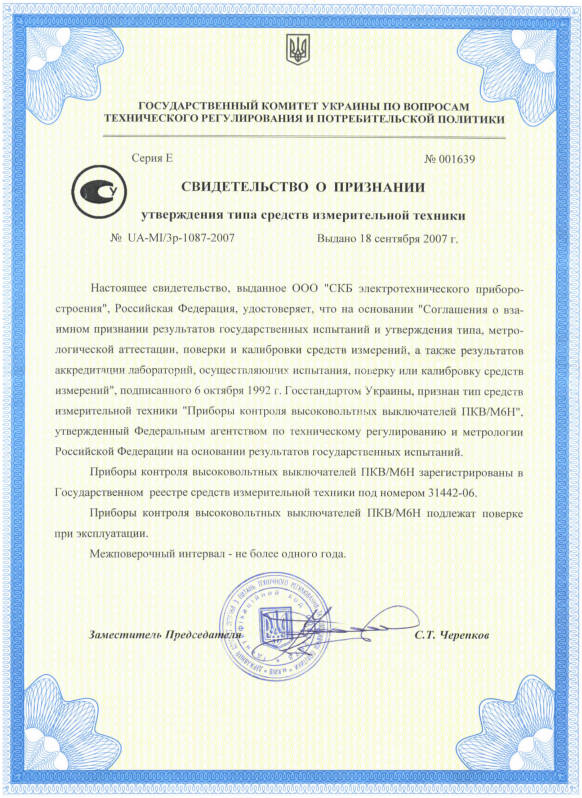

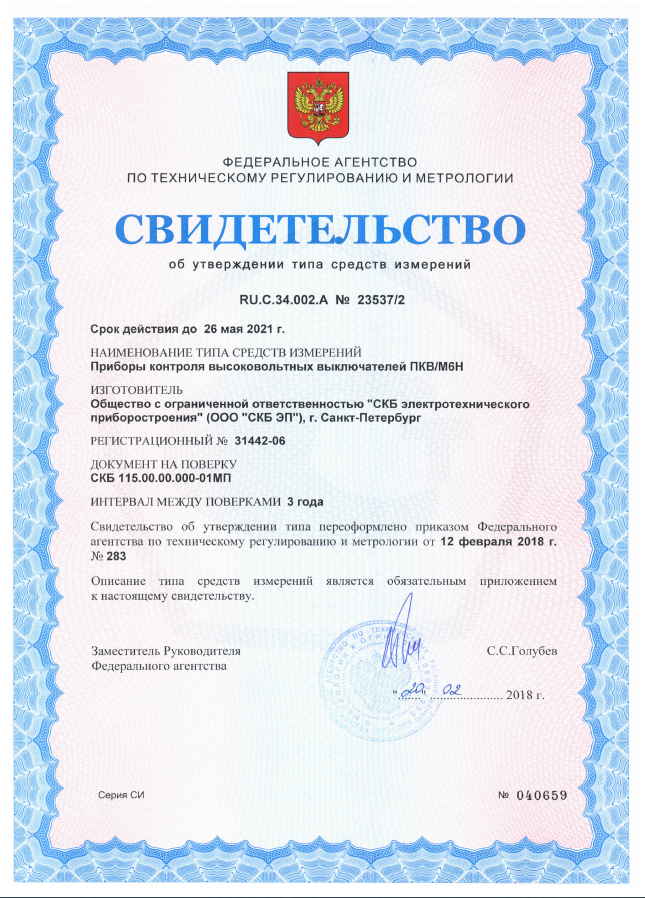

Сертификаты

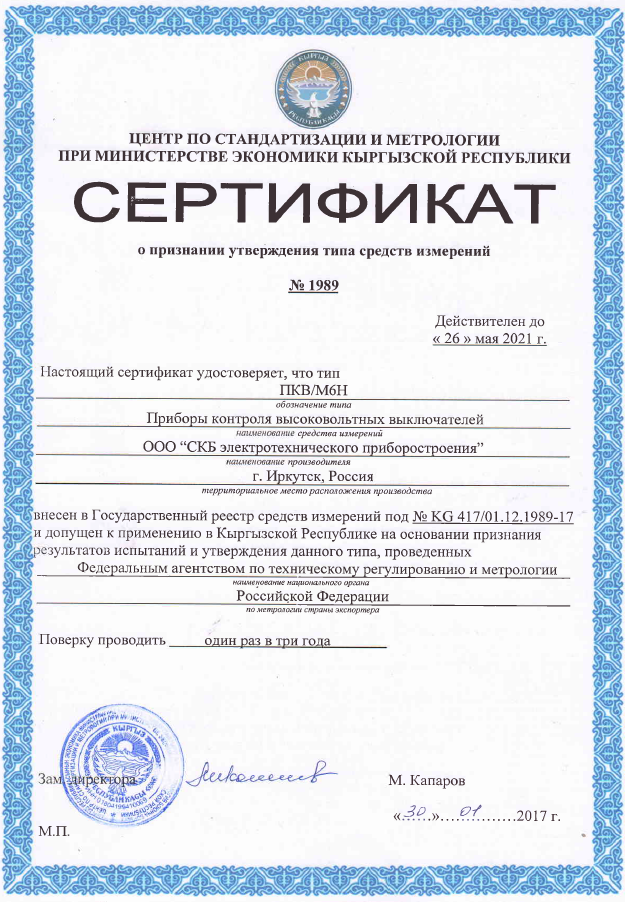

Зарегистрирован в Госреестре Киргизской Республики

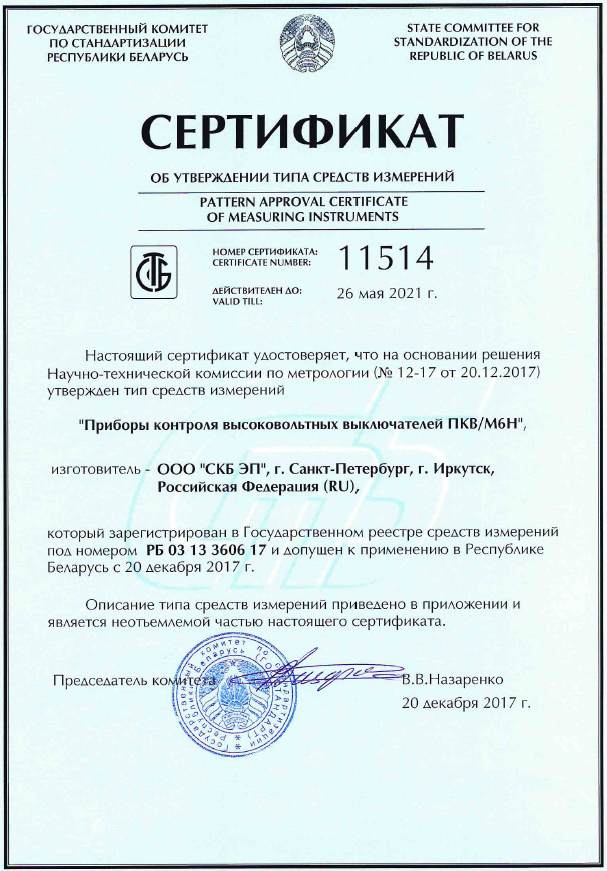

Зарегистрирован в Госреестре Республики Беларусь

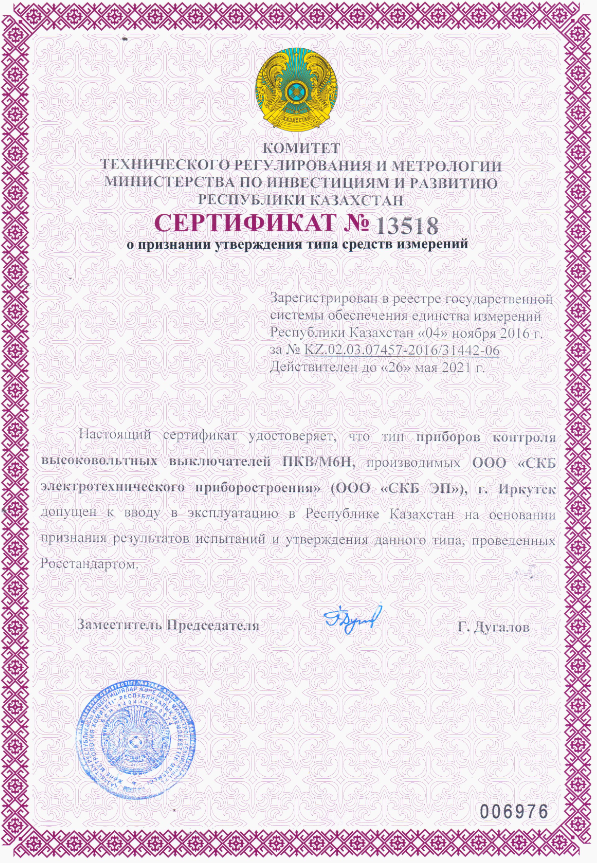

Зарегистрирован в Госреестре Республики Казахстан
