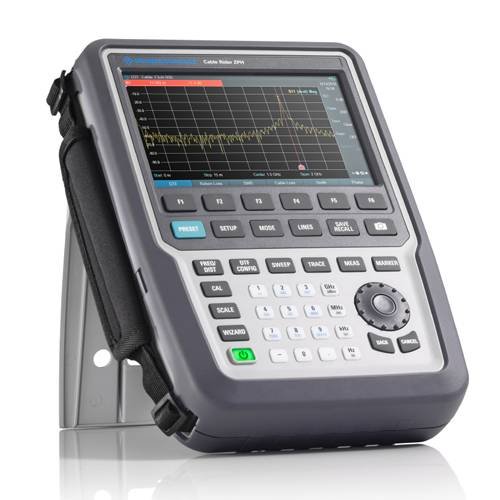

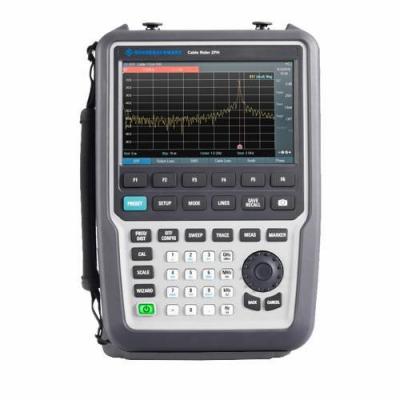

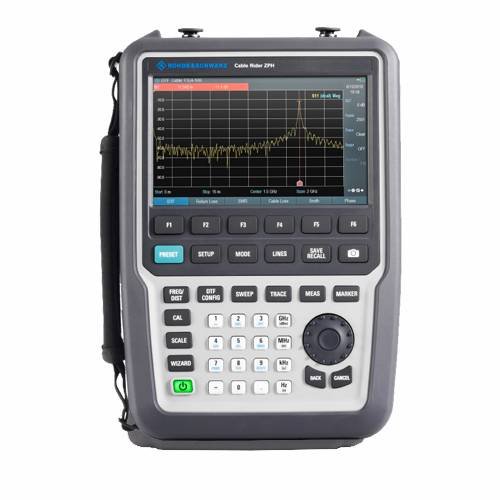

Описание анализатора Rohde & Schwarz ZPH:
Универсальный анализатор АФУ предназначен для тестирования антенных систем. Прибор достаточно точно откалиброван на заводе, поэтому не нужно тратить время на его калибровку. Емкость батареи достаточна для работы с прибором в течении всего дня. Наличие ёмкостного сенсорного экрана увеличивает быстродействие использование прибора инженером. Wizard для унификации измерений и создания отчетов.

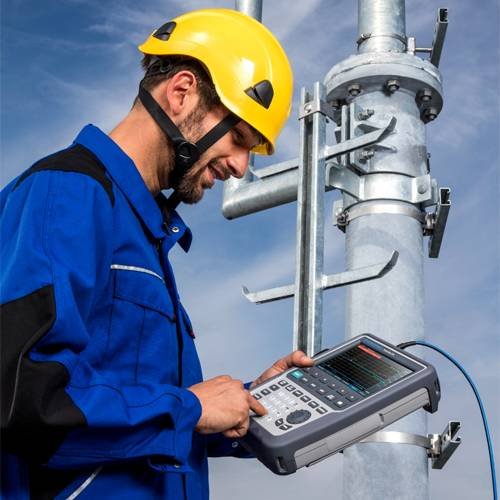

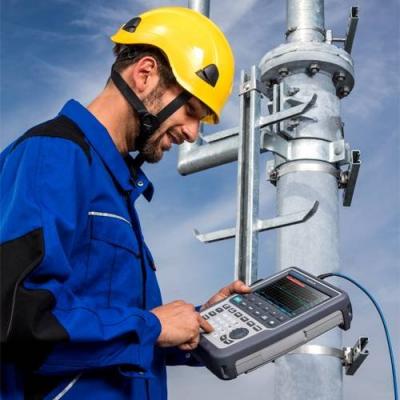

R&S CableRider ZPH является одноканальным анализатором, который имеет все необходимые базовые возможности для измерений, необходимые для установки и обслуживания антенных систем в полевых условиях. Его уникальные свойства обеспечивают быстрые и эффективные АФУ измерения. Простой в использовании анализатор оснащён сенсорным экраном и большой клавиатурой.
Работа от аккумулятора на протяжении 9 часов.
Диапазон частот от 2 МГц до 4 МГц.
Скорость измерений 0,3 мс/точку.
Дисплей WVGA небликующий 800х480 пикселей.

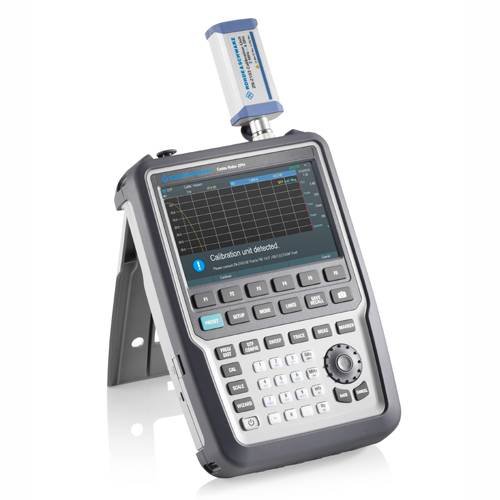

Встроенные средства калибровки.
Технические характеристики:
Диапазон частот
R&S®Cable Rider ZPH
От 2 МГц до 3 ГГц
С установленной опцией R&S®ZPH-B4
От 2 МГц до 4 ГГц
Разрешение по частоте
1 Гц
Индивидуальные измерения
отражение (S11)
Потери в кабеле в 1 канале
Дистанция до места повреждения
Выходная мощность порта
Контролируется с помощью отслеживания затуханий генератора
-10 дБм (ном.)
Максимально допустимый паразитный сигнал
Измерение = отражение(S11)/потери в кабеле в одном канале/анализ расстояния до места повреждения
+17дБм(ном.)
Точки данных
выбираются
От 101 до 2501
Измерение отражения S11
Исправление направленности с помощью опции R&S®ZN-Z103
2 МГц ≤ F ≤ 4 ГГц (с установленной опцией R&S®ZPH-B4)
> 42 дБ (ном.)
Скорость измерений
0.3 мс / точку
Формат результата
величина, КСВ, величина и расстояние к месту повреждения, КСВ и расстояние до места повреждения
Измерение потерь в кабеле через 1 канал
Формат результата
значение
Диапазон значений
выбирается
1/2/5/10/20/50/100/120/150 дБ
Анализ дистанции к повреждению
Формат результатов
возвратные потери (дБ), КСВ
Разрешение неисправностей
(1,5 м × 108 м × Скорость линии связи/диапазон измерения сигнала)
Максимальная длинна кабеля
Зависит от потерь в кабеле
1500 м (ном.)
Максимальный номинальный уровень входного сигнала
Напряжение постоянного тока
50 В
Мощность CW RF (незатухающих радиочастотных колебаний)
порт 1 (измеритель мощности на входе)
30 дБм
порт 2 (рефлектометр на входе)
23 дБм
Общие данные
Разрешение дисплея
WVGA
800×480 пикселей
Батарея (с опцией R&S HA-Z306)
емкость
72 Втч
напряжение
11.25 В (ном.)
Время работы с новой, полностью заряженной батареей
