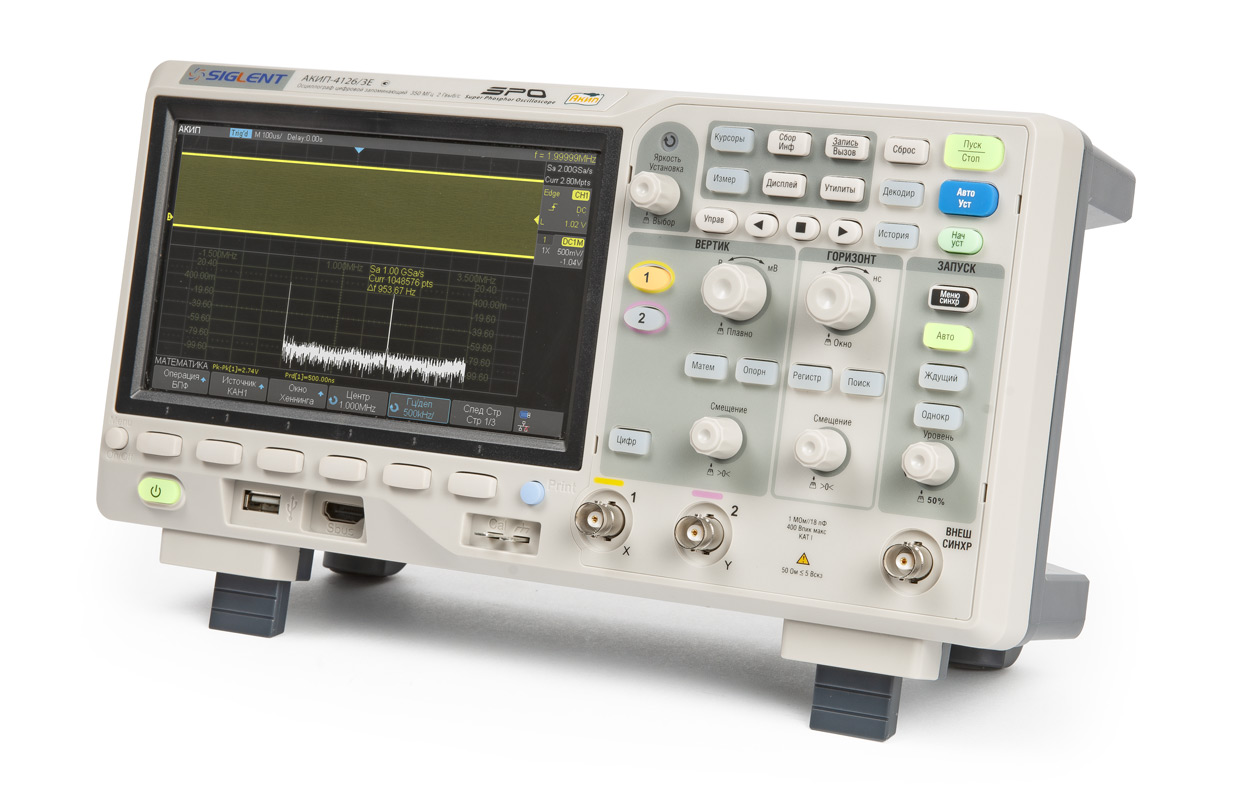

Описание осциллографа АКИП-4126/1Е:

Осциллографы серии АКИП-4126Е представлены тремя моделями с двумя входными каналами, полосы пропускания: 100 МГц (АКИП-4126/1Е ), 200 МГц (АКИП-4126/2Е ) и 350 МГц (АКИП-4126/3Е ). Максимальная частота дискретизации составляет 2 ГГц и делится между активными входными каналами осциллографа. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения HiRes), память на каждый канал 14 МБ (28 МБ при объединении).

В серии реализована усовершенствованная технология SPO (Super Phosphor Oscilloscope). Использование этой передовой технологии позволило увеличить скорость обновления до 110.000 осциллограмм в секунду в обычном режиме сбора данных и до 400.000 в режиме сегментированной развертки. Помимо увеличенной скорости обновления экрана эта технология дает 256 (!) уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально «живое» и достоверное отображение сигнала на экране.

Осциллографы АКИП-4126Е имеют минимальный в своем классе коэффициент отклонения (Коткл. от 500 мкВ/дел), усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

Серия АКИП-4126Е получила ряд дополнительных функциональных возможностей: амплитудно-частотный анализ (построение диаграмм Боде), режим поиска событий в сигнале, опциональный интерфейс Wi-Fi и дистанционное управление с ПК или мобильных устройств через веб-браузер. В базовой версии осциллограф поддерживают возможность декодирования и синхронизации по протоколам передачи данных: I2C, SPI, UART/RS232, CAN, LIN. Кроме этого, имеется возможность установки опций 16-канального логического анализатора и функционального генератора до 25 МГц (внешний опциональный модуль).

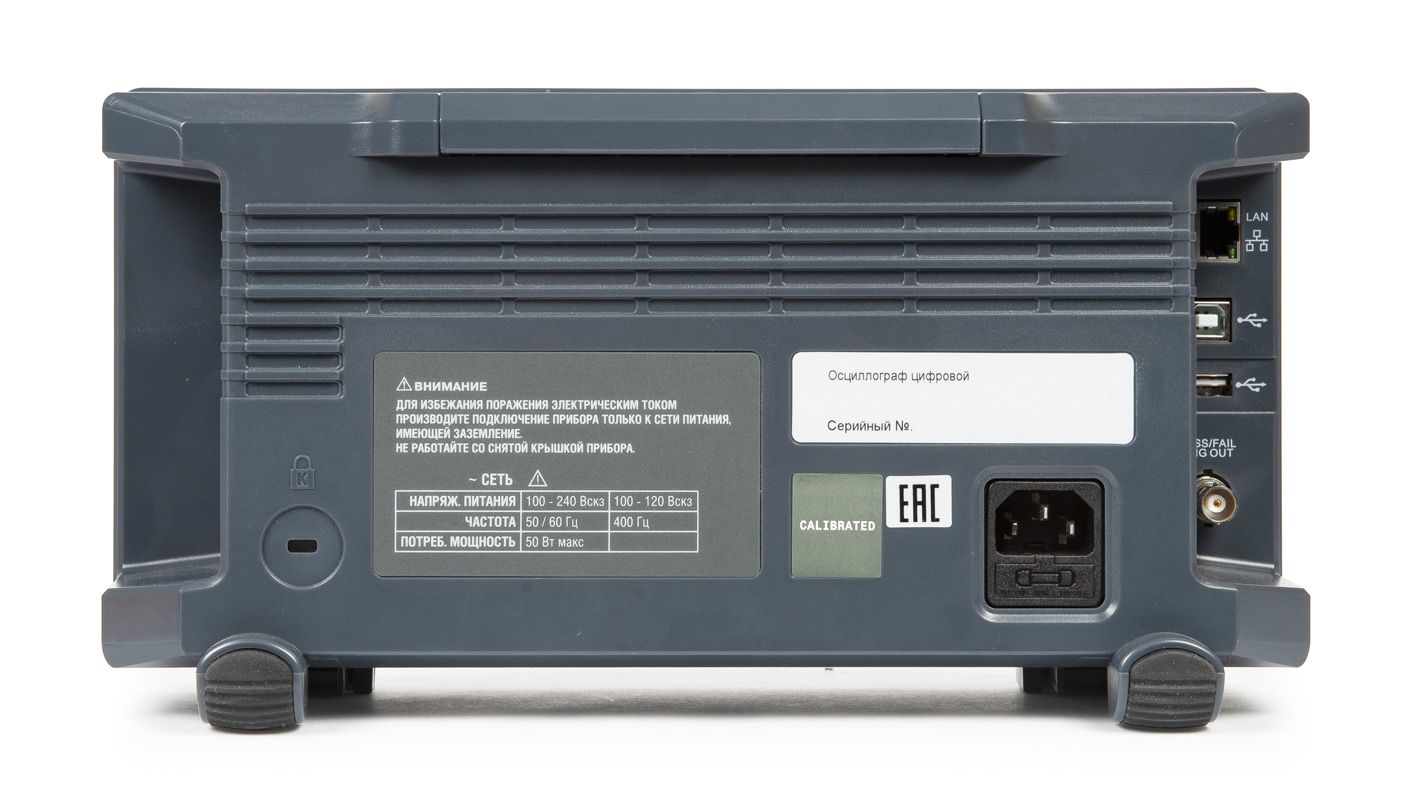

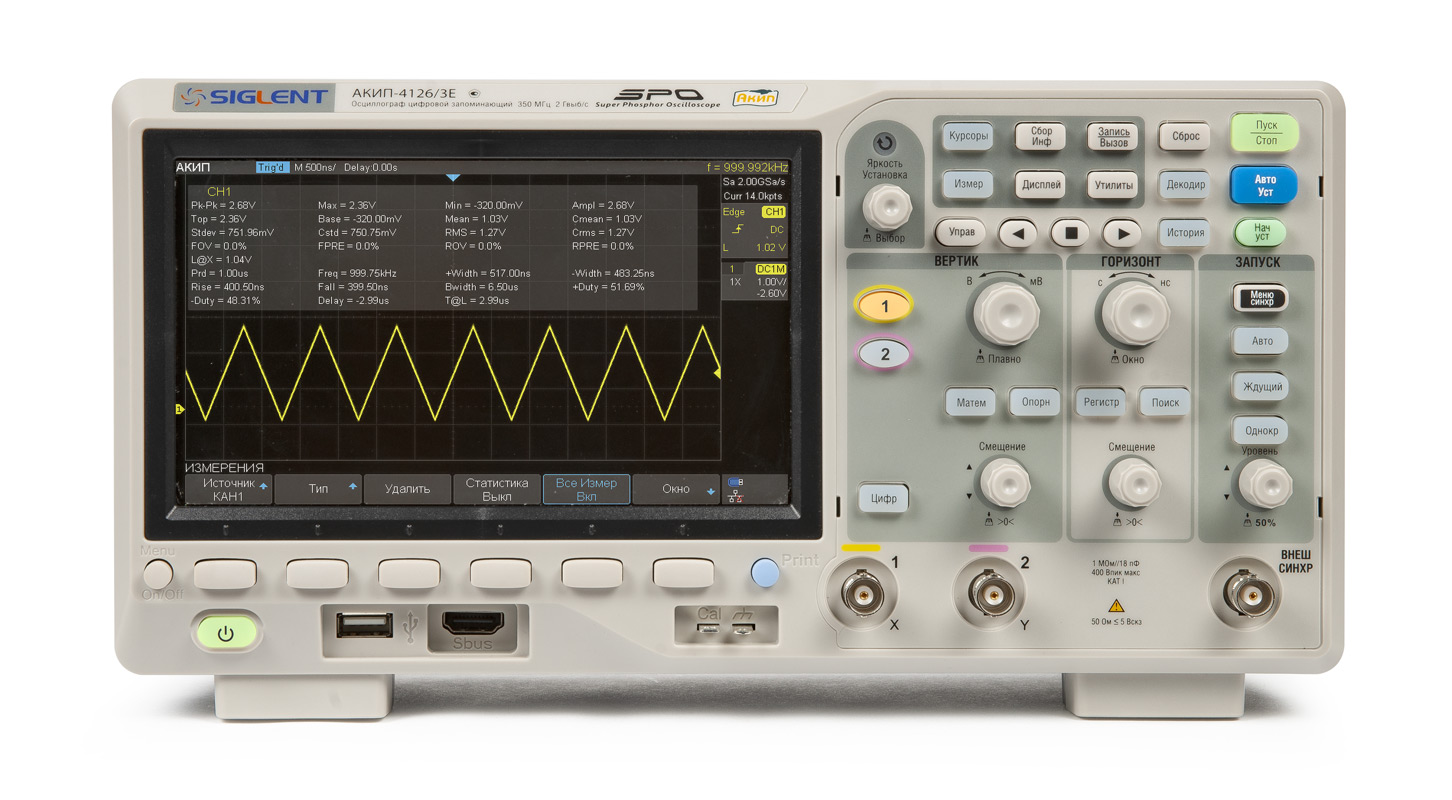

Модели оснащены цветным TFT-дисплеем с диагональю 17,8 см (SVGA, 8х14 дел), разрешение 800х480. Осциллографы имеют широкий набор инструментов измерения и анализа (автоматические измерения, математические функции, курсорные вычисления), а также удобный пользовательский интерфейс. Стандартно предусмотрены интерфейсы внешнего управления: USB (host/device), LAN, Синхровыход (BNC), выход «Годен/ Негоден» (BNC).

Технические характеристики осциллографа АКИП-4126/1Е:

Комплект поставки:
